Резервуар стальной горизонтальный цилиндрический РГС-8
| Номер в ГРСИ РФ: | 75041-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Связь Энерго", г.Москва |
Резервуар стальной горизонтальный цилиндрический РГС-8 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75041-19 |
| Наименование | Резервуар стальной горизонтальный цилиндрический |
| Модель | РГС-8 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | зав.№ 125 |
Производитель / Заявитель
ООО "Связь Энерго", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Актуальность информации | 24.11.2024 |
Поверители
Скачать
| 75041-19: Описание типа СИ | Скачать | 319.2 КБ | |
| 75041-19: Методика поверки | Скачать | 50.9 КБ |
Описание типа
Назначение
Резервуар стальной горизонтальный цилиндрический РГС-8 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Резервуар РГС-8 представляет собой подземный горизонтальный цилиндрический сосуд с усечено-коническими днищами, оснащенный технологическими люками, приемо-раздаточными патрубками.
Резервуар горизонтальный стальной цилиндрический РГС-8, заводской номер 125 расположен в Томской области, БИК № 2, НПС «Александровская».

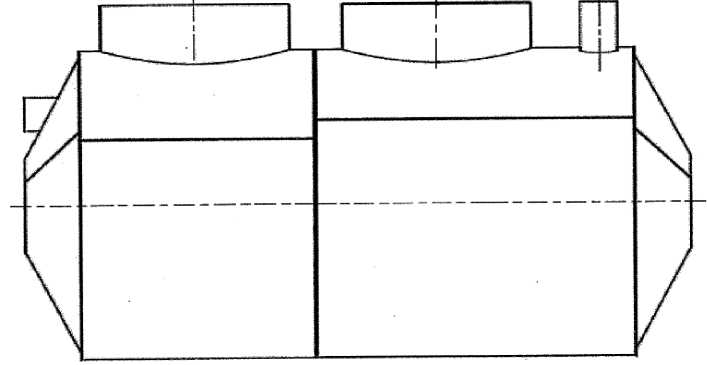

Эскиз резервуара РГС-8 представлен на рисунке 1.
Рисунок 1 - Эскиз резервуара стальногогоризонтального цилиндрического РГС-8
Пломбирование резервуара стального горизонтального цилиндрического РГС-8 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость резервуара, м3 |
8 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -60 до +50 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара печатным способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-8 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рабочий эталон 2-го разряда по государственной поверочной схеме для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости, утвержденной Приказом Росстандарта от 07.02.2018 г. № 256 (приложение В), вместимостью 10, 50 дм3;
- эталонный уровнемер 2-го разряда с пределами допускаемой погрешности ±1 мм по ГОСТ 8.477-82;
- рулетка измерительная металлическая с грузом РНГ, мод. Р20Н20ГА (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 43611-10), диапазон измерений от 0 до 20 м, класс точности 2;
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91), диапазон измерений от 0 до 55 °С, пределы допускаемой абсолютной погрешности ±0,2 °С.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Сведения о методах измерений
ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений
Нормативные документы
ГОСТ 17032-2010 ГСИ. Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости (утверждена Приказом Росстандарта от 07.02.2018 г. № 256)
