Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-10
| Номер в ГРСИ РФ: | 75048-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Транснефть - Центральная Сибирь", г.Томск |
Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-10 (далее -резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75048-19 |
| Наименование | Резервуары стальные горизонтальные цилиндрические |
| Модель | РГС-5, РГС-10 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | на 3 шт. с зав.№ РГС-5: 3, 4; РГС-10: 2 |
Производитель / Заявитель
АО "Транснефть - Центральная Сибирь", г.Томск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Актуальность информации | 14.04.2024 |
Поверители
Скачать
| 75048-19: Описание типа СИ | Скачать | 425.1 КБ | |
| 75048-19: Методика поверки | Скачать | 50.9 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-10 (далее -резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Резервуары представляют собой горизонтальные цилиндрические сосуды с плоскими, сферическими и усечено коническими днищами, оснащенные технологическими люками, приемо-раздаточными патрубками.
Резервуары горизонтальные стальные цилиндрические РГС-10 № 2 и РГС-5 №№ 3, 4 расположены по адресу: Томская область, АЗС, ЛАЭС «Лугинецкое».

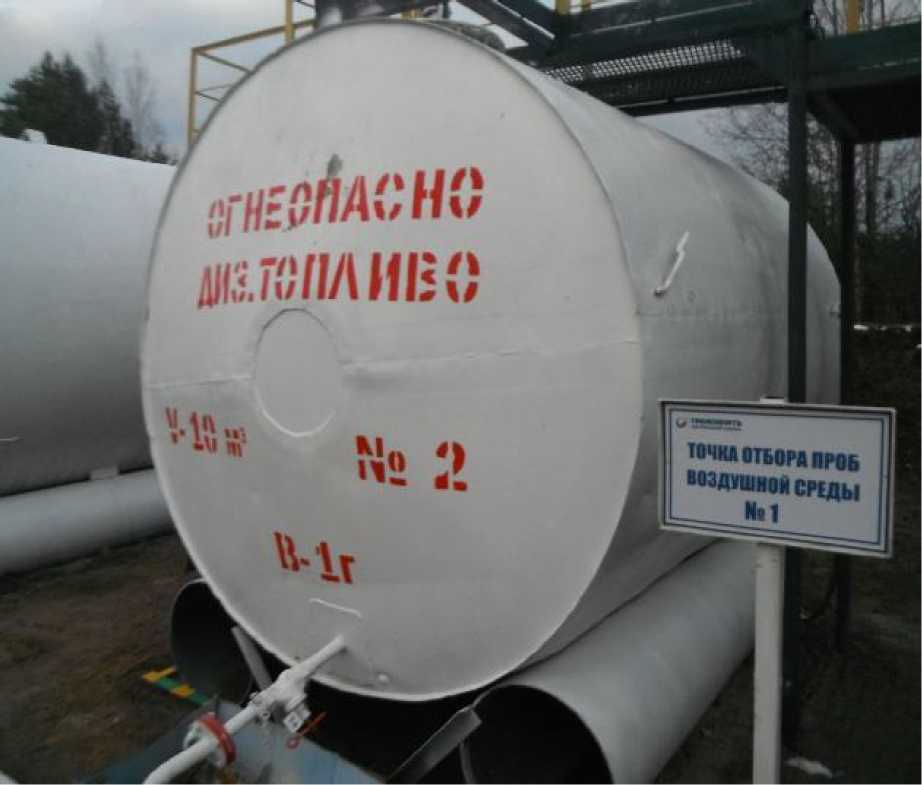

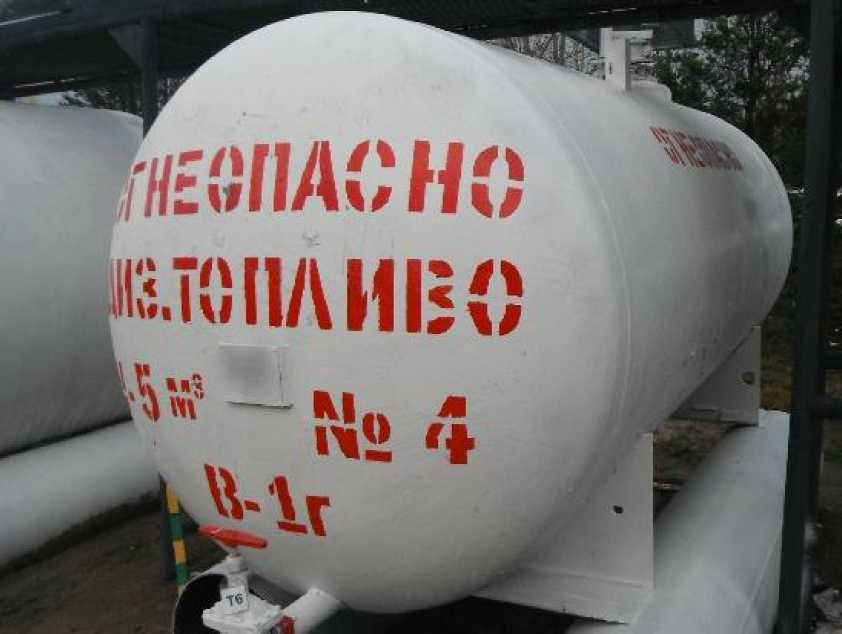

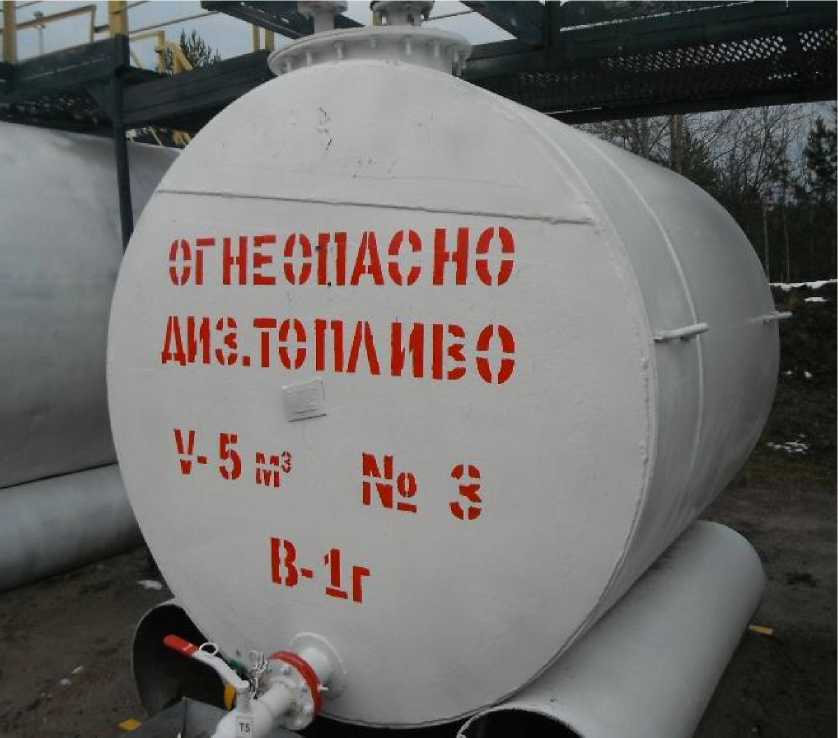

Общий вид резервуаров РГС-5 и РГС-10 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-5, РГС-10
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-5, РГС-10 не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
РГС-10 |
РГС-5 | |
|
Номинальная вместимость резервуаров, м3 |
10 |
5 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуаров, % |
±0,20 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -60 до +50 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара печатным способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-10 № 2 |
1 шт. |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-5 №№ 3, 4 |
2 шт. |
|
Паспорт на резервуар стальной горизонтальный цилиндрический РГС-10 |
- |
1 шт. |
|
Паспорт на резервуар стальной горизонтальный цилиндрический РГС-5 |
- |
2 шт. |
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рабочий эталон 2-го разряда по государственной поверочной схеме для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости, утвержденной Приказом Росстандарта от 07.02.2018 г. № 256 (приложение В), вместимостью 10, 50 дм3;
- эталонный уровнемер 2-го разряда с пределами допускаемой погрешности ±1 мм по ГОСТ 8.477-82;
- рулетка измерительная металлическая с грузом РНГ, мод. Р20Н20ГА (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 43611-10), диапазон измерений от 0 до 20 м, класс точности 2;
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91), диапазон измерений от 0 до 55 °С, пределы допускаемой абсолютной погрешности ±0,2 °С.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу резервуара в месте подписи поверителя.
Сведения о методах измерений
ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений
Нормативные документы
ГОСТ 17032-2010 ГСИ. Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости (утверждена Приказом Росстандарта от 07.02.2018 г. № 256)
