Колонка заправочная сжиженного природного газа LNG Dispenser

Номер в ГРСИ РФ: 75050-19
Категория: Колонки топливораздаточные
Производитель / заявитель: Фирма "Vanzetti Engineering S.r.l.", Италия
Скачать
75050-19: Описание типа СИ Скачать 812.9 КБ
75050-19: Методика поверки Скачать 2 MБ
Заказать
Поставщик: ООО «АЗС Комплект»
Колонка заправочная сжиженного природного газа LNG Dispenser поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Колонка заправочная сжиженного природного газа LNG Dispenser (далее по тексту -колонка) предназначена для измерений массы сжиженного природного газа (далее по тексту -СИТ) при выдаче его в баллоны/криогенные топливные баки транспортных средств.

Информация по Госреестру

Основные данные
Номер по Госреестру 75050-19
Наименование Колонка заправочная сжиженного природного газа
Модель LNG Dispenser
Страна-производитель ИТАЛИЯ
Срок свидетельства (Или заводской номер) зав.№ MQFE710/20334
Производитель / Заявитель

Фирма "Vanzetti Engineering S.r.l.", Италия

ИТАЛИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 2
Найдено поверителей 2
Успешных поверок (СИ пригодно) 1 (50%)
Неуспешных поверок (СИ непригодно) 1 (50%)
Актуальность информации 24.03.2024

Поверители

Скачать

75050-19: Описание типа СИ Скачать 812.9 КБ
75050-19: Методика поверки Скачать 2 MБ

Описание типа

Назначение

Колонка заправочная сжиженного природного газа LNG Dispenser (далее по тексту -колонка) предназначена для измерений массы сжиженного природного газа (далее по тексту -СПГ) при выдаче его в баллоны/криогенные топливные баки транспортных средств.

Описание

Принцип действия колонки состоит в следующем: сжиженный природный газ из резервуара через приемный клапан, фильтр предварительной очистки подается через массовый расходомер СПГ, из которого через раздаточный рукав с пистолетом поступает в бак

транспортного средства.

Газовая фаза после сепаратора поступает обратно в резервуар.

В колонке реализован прямой метод измерения массы сжиженного природного газа прошедшего через колонку, в единицах массы.

Колонка состоит из: расходомера-счётчика Micro Motion CMF 100, с измерительным преобразователем серии 1700, производства «Emerson Process Management Flow Technologies», США (регистрационный номер в Федеральном информационном фонде 45115-10), электронновычислительного устройства Esiwelma, производства «Esiwelma S.r.l.», Италия, раздаточного рукава с пистолетом, выдерживающего давление не менее 25 МПа, электромагнитных клапанов, модуля индикации.

Принцип измерения счетчиков-расходомеров основан на действии сил Кориолиса на элементы среды, двигающейся по петле трубопровода, которая колеблется с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через неё электрического тока заданной частоты.

Информация о массе СПГ, прошедшего через расходомер, по протоколу Modbus поступает в электронно-вычислительное устройство Esiwelma. На индикаторе колонки отображается масса отпускаемого сжиженного природного газа, цена за килограмм и стоимость выданной дозы.

Колонка оснащена манометром для контроля давления газа на выходе перед раздаточным шлангом.

Задание дозы и архивирование отпущенного количества СПГ возможно, как с пульта управления колонки, встроенного в колонку на лицевой части панели с одной стороны, или с помощью контроллера, который располагается в помещении оператора - кассира и подключается к персональному компьютеру.

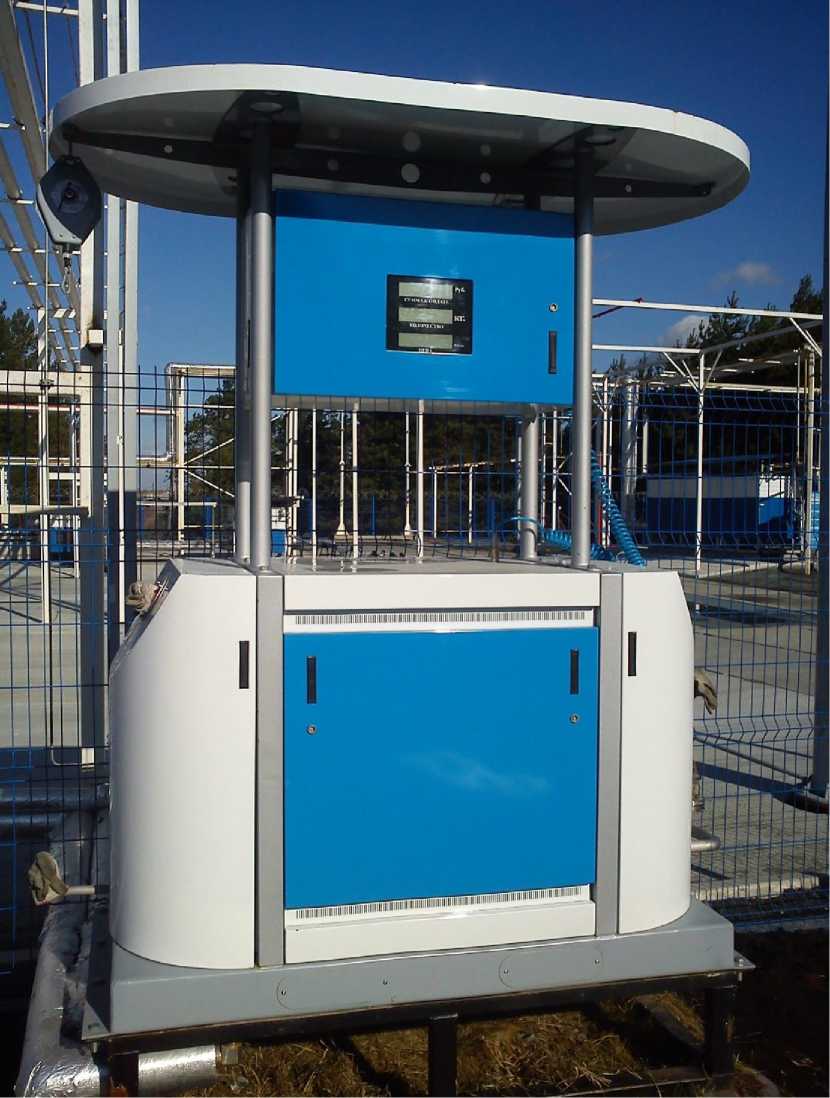

Общий вид колонки представлен на рисунке 1.

Рисунок 1 - Общий вид колонки заправочной сжиженного природного газа LNG Dispenser

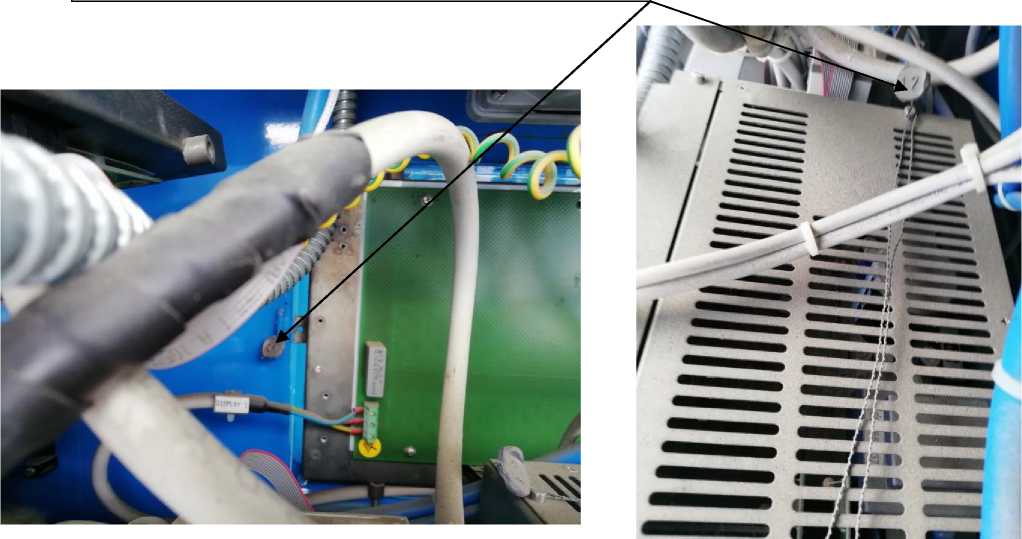

В колонке пломбируется крепежный винт крышка электронно-вычислительного устройства и фиксирующая крышка расходомера, место присоединения расходомера к подводящему патрубка. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Места   установки   пломбы   для

нанесения знака поверки

Места установки пломбы завода-изготовителя

Рисунок 2 - Место пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки и пломб завода-изготовителя, на: модуль индикации Esiwelma, расходомер-счётчик массовый Micro Motion CMF 100

Программное обеспечение

Программное обеспечение выполняет функции управления клапанами, подсчетом массы отпускаемого СПГ, вывод информации о массе отпущенного СПГ и его стоимости на дисплей и интерфейсы связи, управление режимами работы колонки.

Конструкция колонки исключает возможность несанкционированного доступа к ПО методами механического опломбирования. Дополнительная защита ПО обеспечивается использованием паролей доступа.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

LNG

Номер версии (идентификационный номер) ПО

29258

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Номинальный массовый расход через один раздаточный рукав, кг/мин

100

Минимальный массовый расход, кг/мин

15

Минимальный объем дозы выдачи, кг

20

Пределы допускаемой относительной погрешности измерений массы отпущенной дозы, %

±1

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Верхний предел показаний указателя разового учета:

- выданного СПГ, кг

- цены за 1 кг СПГ, руб.

- стоимость выданной дозы, руб.

99999,99

99999,99

99999,99

Верхний предел показаний указателя суммарного учета, кг

9.999.999.999

Дискретность указателей разового и суммарного учета

0,01

Максимальное рабочее давление в гидросистеме, МПа

1,8

Количество раздаточных рукавов, шт

1

Длина раздаточного рукава, не менее, м

2,7

Рабочие условия эксплуатации:

- относительная влажность окружающего воздуха, %

- температура окружающего воздуха, °С

- атмосферное давление, кПа

от 30 до 80 от -40 до +40 от 84 до 106

Параметры электропитания, В

230

Потребляемая мощность, не более, Вт

100

Масса, кг, не более

430

Габаритные размеры, мм, не более

- высота

- ширина

- длина

2000

750 1500

Средний срок службы, лет, не менее

10

Маркировка взрывозащиты

II Gb IIB T4

Знак утверждения типа

наносится на корпус колонки в виде таблички и на титульный лист паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Колонка заправочная сжиженного природного газа зав. № MQFE710/20334

LNG Dispenser

1 шт.

Руководство по эксплуатации

РЭ

1 экз.

Паспорт

ПС

1 экз.

Методика поверки

МП 208-004-2019

1 экз.

Сведения о методах измерений

приведены в эксплуатационном документе.

Поверка

осуществляется по документу МП 208-004-2019 «ГСИ. Колонка заправочная сжиженного природного газа LNG Dispenser. Методика поверки», утвержденному ФГУП ВНИИМС» 18.01.2019 г.

Основные средства поверки:

- весы с наибольшим пределом взвешивания 150 кг, класс точности средний по ГОСТ OIML R 76-1-2011.

- баллон высокого давления по ГОСТ 15860-84 для сжиженных углеводородных газов.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, а также на электронновычислительное устройство и расходомер массовый в виде пломбы ограничивающей доступ.

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа
