Анализаторы жидкости многопараметрические MP 2000е
| Номер в ГРСИ РФ: | 75051-19 |
|---|---|
| Производитель / заявитель: | Фирма "Seres", Франция |
Анализаторы жидкости многопараметрические MP 2000е (далее - анализаторы) предназначены для измерения рН, удельной электрической проводимости (УЭП), массовой концентрации растворенного кислорода, температуры воды и водных растворов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75051-19 |
| Наименование | Анализаторы жидкости многопараметрические |
| Модель | MP 2000е |
| Страна-производитель | ФРАНЦИЯ |
| Срок свидетельства (Или заводской номер) | 24.05.2024 |
Производитель / Заявитель
Фирма "SERES Environnement SAS", Франция
ФРАНЦИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 3 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 75051-19: Описание типа СИ | Скачать | 310.2 КБ | |
| 75051-19: Методика поверки | Скачать | 3.1 MБ |
Описание типа
Назначение
Анализаторы жидкости многопараметрические MP 2000е (далее - анализаторы) предназначены для измерения рН, удельной электрической проводимости (УЭП), массовой концентрации растворенного кислорода, температуры воды и водных растворов.
Описание
Принцип действия анализатора основан на измерении электрических сигналов, поступающих с потенциометрических (рН), амперометрических (массовая концентрация растворенного кислорода), кондуктометрических (УЭП) датчиков и преобразовании этих сигналов в единицы измеряемых содержаний, а также и использованием термопреобразователя (Pt1000) для измерения температуры.
Конструктивно анализаторы состоят из блока контроллера и соединённых с ним линией связи блоков датчиков. Измерительный преобразователь анализатора состоит из блока контроллера и выносных модулей. Общим в конструкции блоков датчиков является наличие корпуса (или монтажной панели) и находящимся внутри его (или смонтированного на панели) выносного модуля и гидравлической схемы, предназначенной для подвода анализируемой среды, стабилизации ее расхода через проточный датчик и сброса в дренаж. Выносной модуль состоит из интерфейсной схемы, предназначенной для организации связи с блоком контроллера, и нормирующего усилителя, преобразующего аналоговые сигналы датчиков в цифровую форму. Для обеспечения более точных измерений возможно использование тангенциальной или бумажной систем фильтрации.
Принцип действия кондуктометрического датчика основан на измерении электрической проводимости жидкостей методом контактной кондуктометрии. Датчик УЭП состоит из контактной двухэлектродной кондуктометрической ячейки и термопреобразователя (Pt1000), обеспечивающего возможность измерения температуры контролируемой среды и приведения измерения значения УЭП к заданной температуре.
Блок контроллера анализатора выполнен в виде моноблока с расположенными на лицевой панели жидкокристаллическим (ЖК) табло для цифрового отображения результатов измерений и пленочной клавиатуры для выбора и управления режимами работы.

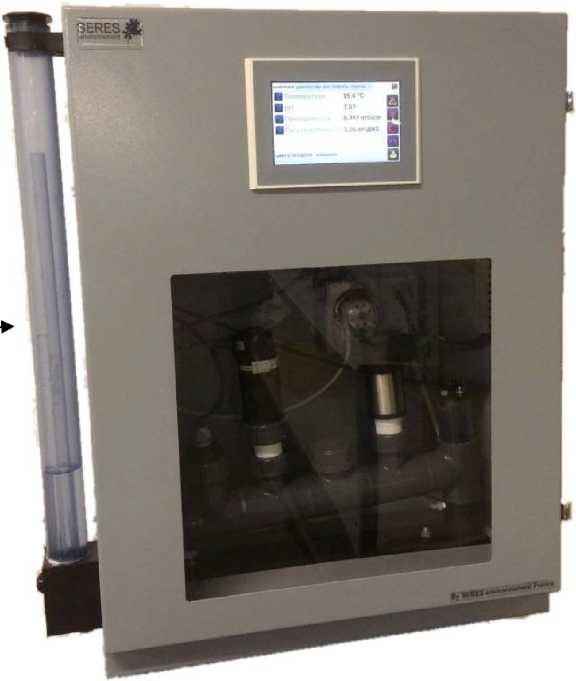

Общий вид анализатора представлен на рисунке 1. Место нанесения знака поверки указано стрелкой.
Пломбирование анализатора не предусмотрено.
Место нанесения
знака поверки
Рисунок 1 - Общий вид анализаторов жидкости многопараметрические MP 2000е
Программное обеспечение
Анализаторы оснащены программным обеспечением, позволяющим осуществлять контроль процесса измерений, сохранять результаты измерений, осуществлять автоматическую температурную компенсацию и архивирование.
Программное обеспечение анализатора заложено в контроллере и защищено от доступа и изменения.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ARGO |
|
Номер версии ПО, не ниже |
1.1.5 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные |
- |
Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения рН |
от 0 до 14 |
|
Диапазон измерений УЭП, мСм/см |
от 0,05 до 10 |
|
Диапазон измерений температуры, °С |
от 0 до +50 |
|
Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3 |
от 0,05 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений рН |
±0,05 |
|
Пределы допускаемой относительной погрешности измерений УЭП, % |
±2,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,0 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации растворенного кислорода, % |
±5,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
22010110 |
|
- частота переменного тока, Гц |
50/60 |
|
Потребляемая мощность, В • А, не более |
100 |
|
Габаритные размеры анализатора, мм, не более: | |
|
- высота |
414 |
|
- ширина |
675 |
|
- длина |
932 |
|
Масса, кг, не более |
60 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +5 до +50 |
|
- относительная влажность (при температуре воздуха +35 °С), %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество |
|
Анализатор жидкости многопараметрический |
MP 2000e |
1 шт. |
|
Руководство по эксплуатации и обслуживанию |
- |
1 экз. |
|
Методика поверки |
МП 108-241-2018 |
1 экз. |
Поверка
осуществляется по документу МП 108-241-2018 «ГСИ. Анализаторы жидкости многопараметрические MP2000e. Методика поверки», утвержденному ФГУП «УНИИМ» 11 января 2018 г.
Основные средства поверки:
- рабочие эталоны рН 2-го разряда - буферные растворы по ГОСТ 8.120-2014;
- рабочий эталон единиц удельной электрической проводимости жидкостей 2-го разряда по ГОСТ 8.457-2015;
- ГСО 7376-97 стандартный образец удельной электрической проводимости водных сред (УЭП-3) с диапазоном аттестованных значений от 0,134 до 0,148 См/м и с относительной погрешностью ±0,25 % при Р=0,95;
- ГСО 7377-97 стандартный образец удельной электрической проводимости водных сред (УЭП-4) с диапазоном аттестованных значений от 0,028 до 0,030 См/м и с относительной погрешностью ±0,25 % при Р=0,95;
- ГСО 7378-97 стандартный образец удельной электрической проводимости водных сред (УЭП-5) с диапазоном аттестованных значений от 0,0045 до 0,0049 См/м и с относительной погрешностью ±0,25 % при Р=0,95;
- эталонные растворы удельной электрической проводимости по Р 50.2.021-2002;
- ГСО-ПГС 10597-2015 стандартный образец состава искусственной газовой смеси в азоте (N2-n-1) с объемной долей кислорода (O2) св. 0,0010 до 99,5 % и относительной погрешностью не более 1,5 % при Р=0,95;
- термометр стеклянный ртутный лабораторный с диапазоном измерений от 0 до +55 °С и с пределом допускаемой абсолютной погрешности ±0,2 °С (рег. № 303-91);
- барометр-анероид метеорологический БАММ-1, диапазон измерений (600-800) мм рт.ст. с пределом допускаемой абсолютной погрешности ±1,5 мм рт.ст. (рег. № 5738-86);
- посуда мерная лабораторная стеклянная по ГОСТ 1770-74 2-го класса точности.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на переднюю панель анализаторов в соответствии с рисунком 1.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация изготовителя «Seres Environnement SAS», Франция
