Комплекс измерительно-вычислительный для ультразвуковых расходомеров
| Номер в ГРСИ РФ: | 75054-19 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Фирма "Elster Handel GmbH", Германия |
Комплекс измерительно-вычислительный для ультразвуковых расходомеров (далее -комплекс) предназначен для измерений абсолютного давления, температуры и вычислений скорости звука в газе при проведении настройки, калибровки, приемо-сдаточных и других видов испытаний, а также первичной и периодической поверок расходомеров ультразвуковых серии Q.Sonic.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 75054-19 | ||||||
| Наименование | Комплекс измерительно-вычислительный для ультразвуковых расходомеров | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | ca53bcfb-cfa4-4aca-ab44-c3ec025bcc3e | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Компания "ELSTER GmbH", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
75054-19: Описание типа
2023-75054-19.pdf
|
Скачать | 101.1 КБ | |
|
75054-19: Методика поверки
2022-mp75054-19.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Комплекс измерительно-вычислительный для ультразвуковых расходомеров (далее -комплекс) предназначен для измерений абсолютного давления, температуры и вычислений скорости звука в газе при проведении настройки, калибровки, приемо-сдаточных и других видов испытаний, а также первичной и периодической поверок расходомеров ультразвуковых серии Q.Sonic.
Описание
Принцип действия комплекса основан на измерении абсолютного давления с помощью преобразователей давления измерительных Keller PAA-33X, температуры с помощью термометров сопротивления беспроводных Jumo Wtrans серия RF.
Комплекс состоит из мобильной установки, беспроводных датчиков температуры, вакуумного насоса, шлангов, фитингов и коммуникационного кабеля для подключения к расходомерам.
Мобильная установка представляет собой перемещаемую закрытую стойку, которая состоит из промышленного компьютера, сенсорного дисплея, клавиатуры, источника бесперебойного питания, блока электроники для обеспечения связи всех элементов установки с промышленным компьютером, преобразователей давления деформационных, блока запорной и регулирующей арматуры.
Промышленный компьютер входящий в состав мобильной установки рассчитывает скорость звука в газе при измеренных значениях давления и температуры по алгоритмам AGA10.
Основные функции комплекса:
- измерение давления и температуры газа;
- вычисление скорости звука в газе;
- проверка герметичности;
- получение информации от ультразвуковых расходомеров по аналоговым токовым, частотным, цифровым каналам связи при поверке, калибровке, настройке и проведении функциональных испытаний;
- определение корректирующих значений (KT-значения) для компенсации малых механических отклонений и неизвестных электронных задержек при настройке ультразвуковых расходомеров;
- функциональные испытания всех плат ультразвуковых расходомеров;
- формирование и хранение отчетов.
О бщий вид комплекса представлен на рисунке 1.
Пломбирование комплекса не предусмотрено.

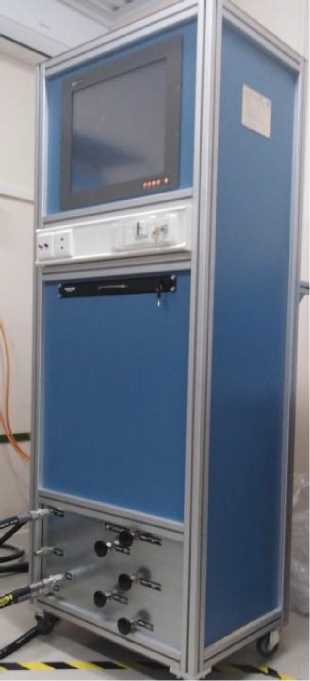

Рисунок 1 - общий вид комплекса
Программное обеспечение
Программное обеспечение (далее - ПО) комплекса включает четыре прикладные программы для обеспечения функций комплекса: Elster NTB, ISS Engine, NTB Client, USMM.
NTB Client предоставляет пользовательский интерфейс к службе Elster NTB. Elster NTB предназначена для управления процессом настройки, калибровки и расчета скорости звука. ISS Engine предназначена для сбора информации с первичных преобразователей и передачи измерительной информации в Elster NTB. USMM предназначена для формирования отчетов и хранения базы данных.
ПО комплекса защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров с помощью системы идентификации пользователя и пароля.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
Elster NTB |
ISS Engine |
NTB Client |
USMM |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.Х.Х.Х |
не ниже 3.Х.Х.Х |
не ниже 2.Х.Х.Х |
не ниже 0.Х.Х.Х |
|
Цифровой идентификатор ПО |
_ |
_ |
_ |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений абсолютного давления, кПа |
от 1,5 до 3000,0 |
|
Диапазон измерений температуры, °С |
от 0 до +40 |
|
Пределы допускаемой абсолютной погрешности при измерении абсолютного давления в диапазоне от 1,5 до 1000 кПа включ., кПа |
±1 |
|
Пределы допускаемой относительной погрешности при измерении абсолютного давления в диапазоне св. 1000 до 3000 кПа, % |
±0,1 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °С |
±0,25 |
|
Пределы допускаемой относительной погрешности при вычислении скорости звука в газе, % |
±0,001 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда (поверочная среда) |
азот |
|
Интерфейсы связи |
Modbus |
|
Параметры электрического питания: - напряжение переменного тока мобильной установки, В |
220'32 |
|
- напряжение переменного тока вакуумного насоса, В |
380337 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, В'А. не более - мобильной установки - вакуумного насоса |
300 3100 |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
1875 700 620 |
|
Масса, кг, не более |
350 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +10 до +30 от 30 до 80 от 84,0 до 106,7 |
|
Средний срок службы, лет |
15 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом, и на табличку комплекса методом лазерной гравировки. Табличка располагается на боковой стенке мобильной установки.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс измерительно-вычислительный для ультразвуковых расходомеров, заводской № 007 |
_ |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Методика поверки |
МП 0412/4-311229-2018 |
1 экз. |
Поверка
осуществляется по документу МП 0412/4-311229-2018 «Государственная система обеспечения единства измерений. Комплекс измерительно-вычислительный для ультразвуковых расходомеров. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 05.12.2019 г.
Основные средства поверки:
- эталон единицы абсолютного давления 3 разряда по ГОСТ Р 8.840-2013 с пределами допускаемой приведенной погрешности ±0,025 % - калибратор давления портативный Метран-517Ех-1, регистрационный номер в Федеральном информационном фонде 39151-12; модуль давления эталонный Метран-518 А1МВ, диапазон измерения абсолютного давления от 0 до 1 МПа, регистрационный номер в Федеральном информационном фонде 39152-12;
- эталон единицы избыточного давления 1 разряда в соответствии с приказом Росстандарта от 29.06.2018 г. № 1339 с пределами допускаемой приведенной погрешности ±0,025 % - калибратор давления портативный Метран-517Ех-1, регистрационный номер в Федеральном информационном фонде 39151-12; модуль давления эталонный Метран-518 6М, диапазон измерения избыточного давления от 0 до 6000 кПа, регистрационный номер в Федеральном информационном фонде 39152-12;
- рабочий эталон единицы температуры 3 разряда по ГОСТ 8.558-2009 в диапазоне значений от минус 50 до плюс 230 °С - термометр сопротивления платиновый вибропрочный ПТСВ модификации ПТСВ-5-3, регистрационный номер в Федеральном информационном фонде 49400-12;
- измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.10М, регистрационный номер в Федеральном информационном фонде 19736-11;
- термостат LAUDA ECO RE 1050 S, диапазон воспроизводимых температур от минус 50 до плюс 200 °С, стабильность поддержания температуры ±0,02 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке комплекса.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1'106 Па
Приказ Росстандарта от 29.06.2018 г. № 1339 Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа
