Установка поверочная передвижная на базе расходомеров массовых УППМ

Номер в ГРСИ РФ: 75056-19
Категория: Расходомеры
Производитель / заявитель: ООО "СНГ" (Системы Нефть и Газ), г.Щелково
Скачать
75056-19: Описание типа СИ Скачать 472.8 КБ
75056-19: Методика поверки Скачать 2.7 MБ
Готовы рассмотреть аналог?
Поставщик: ООО "Энергетика"
Установка поверочная передвижная на базе расходомеров массовых УППМ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Установка поверочная передвижная на базе расходомеров массовых УППМ (далее -УППМ) предназначена для измерений, воспроизведения, хранения и передачи единицы массы и массового расхода жидкости в потоке при поверке и контроле метрологических характеристик счетчиков-расходомеров массовых (СРМ).

Информация по Госреестру

Основные данные
Номер по Госреестру 75056-19
Наименование Установка поверочная передвижная на базе расходомеров массовых
Модель УППМ
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) зав.№ 746
Производитель / Заявитель

ООО "Системы Нефть и Газ", г.Щелково

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 10
Найдено поверителей 3
Успешных поверок (СИ пригодно) 10 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

75056-19: Описание типа СИ Скачать 472.8 КБ
75056-19: Методика поверки Скачать 2.7 MБ

Описание типа

Назначение

Установка поверочная передвижная на базе расходомеров массовых УППМ (далее -УППМ) предназначена для измерений, воспроизведения, хранения и передачи единицы массы и массового расхода жидкости в потоке при поверке и контроле метрологических характеристик счетчиков-расходомеров массовых (СРМ).

Описание

Принцип действия УППМ основан на одновременном измерении массы жидкости, прошедшей через поверяемый СРМ и расходомеры массовые (РМ), входящие в состав УППМ. Выходные сигналы СРМ и РМ поступают на соответствующие входы комплекса измерительновычислительного, входящего в состав УППМ, который преобразует их и проводит дальнейшую обработку результатов измерений в соответствии с реализованным алгоритмом.

В состав УППМ входят следующие средства измерений:

- расходомеры массовые Promass модификации Promass 300, состоящие из первичного преобразователя расхода Promass F и электронного преобразователя Promass 300, с диаметром условного прохода DN150 (далее - Promass F300 DN150), тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под номером (далее -регистрационный номер) 68358-17;

- расходомер массовый Promass модификации Promass 300, состоящий из первичного преобразователя расхода Promass F и электронного преобразователя Promass 300, с диаметром условного прохода DN50 (далее - Promass F300 DN50), регистрационный номер 68358-17;

- датчик температуры AUTROL модели ATT2100, регистрационный номер 70157-18;

- преобразователи давления AUTROL мод. АРТ3200, регистрационный номер 37667-13;

- комплекс измерительно-вычислительный ИМЦ-07 (далее - ИВК), регистрационный номер 53852-13;

- манометры показывающие для точных измерений МПТИ, регистрационный номер 26803-11;

- термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный номер 303-91.

Конструктивно УППМ состоит из технологического блока и операторного блока, размещенных в едином блок-боксе. Помещения технологического блока и операторного блока отделены друг от друга глухой газопыленепроницаемой перегородкой.

УППМ обеспечивает выполнение следующих основных функций:

- измерения в автоматическом режиме массы и массового расхода жидкости;

- определение метрологических характеристик поверяемого СРМ с помощью одного или нескольких РМ;

- формирование, отображение, хранение и печать протоколов поверки и контроля метрологических характеристик поверяемого СРМ;

- защиту алгоритмов, программного обеспечения, информации от несанкционированного доступа программными средствами.

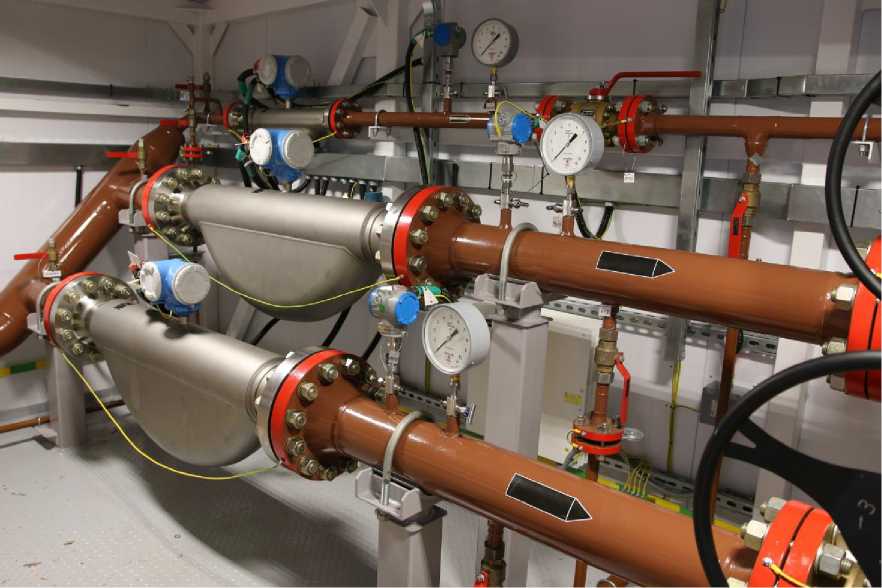

Общий вид технологического блока УППМ представлен на рисунке 1.

Рисунок 1 - Общий вид технологического блока УППМ Пломбировка УППМ не предусмотрена.

Программное обеспечение

Программное обеспечение (ПО) реализовано в ИВК и обеспечивает реализацию функций УППМ. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

EMC07.Metrology.dll

Номер версии (идентификационный номер) ПО

PX.7000.01.06

Цифровой идентификатор ПО

0DE929A8

Технические характеристики

Метрологические и основные технические характеристики приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массового расхода измеряемой среды, т/ч

от 4 до 500

Диапазон измерений массового расхода измеряемой среды через Promass F300 DN50, т/ч

от 4 до 35

Диапазон измерений массового расхода измеряемой среды через Promass F300 DN150, т/ч

от 35 до 250

Пределы допускаемой относительной погрешности измерений массового расхода и массы измеряемой среды, %

±0,1

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Количество измерительных линий, шт.

3

Характеристики измеряемой среды:

- измеряемая среда

- температура, оС

- избыточное давление, МПа, не более

- плотность, кг/м3, не более

- массовая доля воды, %, не более

- массовая доля механических примесей, %, не более

- содержание свободного газа, %

нефть, нефтепродукты от 0 до +50

6,3

1163,0

95,0

0,2

не допускается

Условия эксплуатации:

температура окружающего воздуха, °С - внутри блока технологического - внутри блока операторного - наружного

не ниже +5 от +15 до +25 от -55 до +38

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

220±22 (однофазное) 50±1

Потребляемая мощность, В •А, не более

10000

Масса, кг, не более

9000

Габаритные размеры, мм, не более - длина - ширина - высота

6700

3000

2600

Срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульные листы инструкции по эксплуатации и паспорта методом компьютерной графики.

Комплектность

Комплектность средства измерений приведена в таблице 4.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Установка поверочная передвижная на базе расходомеров массовых УППМ, зав. № 746

_

1 шт.

Инструкция по эксплуатации

0875.00.00.000 ИЭ

1 экз.

Паспорт

0875.00.00.000 ПС

1 экз.

Методика поверки

МП 0899-14-2018

1 экз.

Поверка

осуществляется по документу МП 0899-14-2018 «Инструкция. ГСИ. Установка поверочная передвижная на базе расходомеров массовых УППМ. Методика поверки», утвержденному ФГУП «ВНИИР» 27.12.2018 г.

Основные средства поверки:

- рабочий эталон 1-го разряда по Государственной поверочной схеме для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости (часть 2), с диапазоном расхода жидкости, обеспечивающим возможность поверки РМ, входящих в состав УППМ, во всем диапазоне измерений;

- средства поверки в соответствии с методикой поверки СИ, входящих в состав УППМ.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик средства измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке УППМ.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
