Счетчики воды мокроходные одноструйные ЭКО НОМ МСВО
| Номер в ГРСИ РФ: | 75059-19 |
|---|---|
| Производитель / заявитель: | ООО "ДЮКС", г.Москва |
Счетчики воды мокроходные одноструйные ЭКО НОМ МСВО (далее - счетчики) предназначены для измерений объема питьевой воды по СанПин 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводам систем водоснабжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75059-19 |
| Наименование | Счетчики воды мокроходные одноструйные |
| Модель | ЭКО НОМ МСВО |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 24.05.2024 |
Производитель / Заявитель
ООО "ДЮКС", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 6 лет |
| Зарегистрировано поверок | 60212 |
| Найдено поверителей | 50 |
| Успешных поверок (СИ пригодно) | 60207 (100%) |
| Неуспешных поверок (СИ непригодно) | 5 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 75059-19: Описание типа СИ | Скачать | 368.1 КБ | |
| 75059-19: Методика поверки | Скачать | 49.1 КБ |
Описание типа
Назначение
Счетчики воды мокроходные одноструйные ЭКО НОМ МСВО (далее - счетчики) предназначены для измерений объема питьевой воды по СанПин 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводам систем водоснабжения.
Описание
Принцип работы счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием протекающего объема воды. Количество оборотов крыльчатки пропорционально прошедшему объему воды.
Конструктивно счетчики состоят из корпуса с фильтром, крыльчатки, измерительной камеры и счетного механизма. Поток воды попадает в корпус счетчиков через входной патрубок, проходит через фильтр попадает в нижнюю часть измерительной камеры и приводит во вращение крыльчатку, воздействуя на нее одним потоком. Крутящий момент крыльчатки передается счетному механизму счетчиков при помощи прямой механической передачи. Счетный механизм преобразует число оборотов крыльчатки в показания отсчетного устройства. Вода, пройдя измерительную камеру, поступает в выходной патрубок счетчиков. Индикаторное устройство счетного механизма имеет основную шкалу и четыре дополнительных ролика со стрелочными указателями. Индикаторное устройство счетного механизма имеет звездочку, обеспечивающую повышение разрешающей способности счетчиков при поверке на установках с автоматическим съемом сигнала.
Счетчики могут дополнительно комплектоваться импульсным датчиком, при этом в обозначении добавляется «ДГ ».
Счетчики изготавливаются в следующих исполнениях, отличающихся номинальным диаметром, расходом, габаритными размерами и массой: ЭКО НОМ МСВО-15, ЭКО НОМ МСВО-20, ЭКО НОМ МСВО-25.

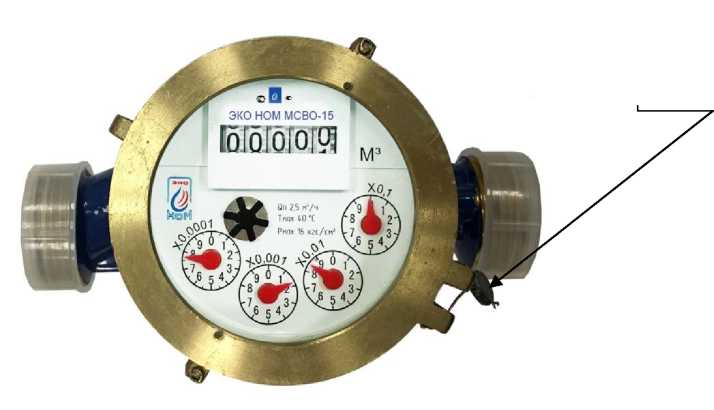

Общий вид счетчиков с местом пломбировки от несанкционированного доступа представлен на рисунке 1.
Место пломбировки
Рисунок 1 - Общий вид счетчиков с местом пломбировки от несанкционированного доступа
Программное обеспечение
отсутствует.
Технические характеристики
Основные метрологические и технические характеристики счетчиков приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики счетчиков
|
Наименование характеристики |
Значение для модификации | ||
|
ЭКО НОМ МСВО-15 |
ЭКО НОМ МСВО-20 |
ЭКО НОМ МСВО-25 | |
|
Номинальный диаметр |
DN15 |
DN20 |
DN25 |
|
Наименьший расход воды Qh&um, м3/ч - класс А (вертикальная установка) - класс В (горизонтальная установка) |
0,06 0,03 |
0,10 0,05 |
0,14 0,07 |
|
Переходный расход воды Q,,, м3/ч - класс А (вертикальная установка) - класс В (горизонтальная установка) |
0,15 0,12 |
0,25 0,20 |
0,35 0,28 |
|
Номинальный расход воды Qhom, м3/ч |
1,5 |
2,5 |
3,5 |
|
Наибольший расход воды Рнаиб, м3/ч |
3,0 |
5,0 |
7,0 |
|
Порог чувствительности, м3/ч |
0,015 |
0,02 |
0,03 |
|
Пределы допускаемой относительной погрешности измерений объема в диапазоне расходов, %: - от наименьшего до переходного - от переходного до наибольшего |
±5 ±2 | ||
|
Наименьшая цена деления, м3 |
0,0001 | ||
|
Емкость счетного механизма, м3 |
99999 | ||
|
Передаточный коэффициент импульсного датчика, м3/имп |
0,01 | ||
|
Диапазон температур рабочей среды, °С |
от +5 до +40 | ||
|
Максимальное рабочее давление, МПа |
1,6 | ||
|
Класс защиты по ГОСТ 14254-2015 |
IP68 | ||
|
Рабочие условия измерений: - температура окружающего воздуха, ° С - относительная влажность окружающего воздуха (без конденсации), % - атмосферное давление, кПа |
от +5 до +60 от 30 до 95 от 84 до 107 | ||
|
Габаритные размеры, мм, не более: - монтажная длина - высота - ширина |
110 165 87 |
130 165 87 |
160 165 87 |
|
Масса, кг, не более |
0,9 |
1,0 |
1,3 |
|
Средний срок службы, лет |
12 | ||
|
Средняя наработка на отказ, ч |
120000 | ||
Знак утверждения типа
наносится на лицевую часть счетного механизма методом наклейки и на титульный лист паспорта методом штемпелевания.
Комплектность
Таблица 2 - Комплектность счетчиков
|
Наименование |
Количество |
|
Счетчик воды мокроходный одноструйный ЭКО НОМ МСВО |
1 шт. |
|
Пломбировочная проволока* |
1 шт. |
|
Комплект монтажных частей и принадлежностей* |
1 шт. |
|
Наклейки на корпус* |
1 шт. |
|
Обратный клапан* |
1 шт. |
|
Прокладка* |
1 шт. |
|
Пломба* |
1 шт. |
|
Защитный колпачок* |
1 шт. |
|
Паспорт |
1 экз. |
|
Примечание - * - поставляется по отдельному заказу | |
Поверка
осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
Основные средства поверки:
- рабочий эталон 3-го разряда по приказу Росстандарта от 27.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объем жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости. Часть 1».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 26.51.63.120-007-17425092-2018 Счетчики воды мокроходные одноструйные ЭКО НОМ МСВО. Технические условия
