Газоанализаторы METIDA-BTEX
| Номер в ГРСИ РФ: | 75063-19 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "Сенсоматика", г.Москва |
Газоанализаторы «METIDA-BTEX» (далее - газоанализаторы) предназначены для автоматических селективных измерений содержания ароматических углеводородов (бензола, толуола, этилбензола, о-ксилола) в атмосферном воздухе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75063-19 |
| Действует | по 24.05.2024 |
| Наименование | Газоанализаторы |
| Модель | METIDA-BTEX |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a35f4de1-ef5c-f0f6-4bde-388bedf7f355 |
Производитель / Заявитель
ООО "Сенсоматика", г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
75063-19: Описание типа
2023-75063-19.pdf
|
Скачать | 155.8 КБ | |
|
75063-19: Методика поверки
2022-mp75063-19.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Газоанализаторы «METIDA-BTEX» (далее - газоанализаторы) предназначены для автоматических селективных измерений содержания ароматических углеводородов (бензола, толуола, этилбензола, о-ксилола) в атмосферном воздухе.
Описание
Принцип действия газоанализаторов «METIDA-BTEX» - хроматографический с детектированием с помощью полупроводникового сенсора. Принцип действия полупроводникового сенсора основан на изменении его электрического сопротивления в присутствии определяемых компонентов. Чувствительным элементом химического полупроводникового газового сенсора является пленка из оксидного поликристаллического материала. Анализируемый воздух с помощью встроенного побудителя расхода прокачивается через колонку концентратора, заполненного селективным сорбентом. Затем проба из концентратора переносится газом-носителем (очищенным воздухом) в хроматографическую колонку, где происходите разделение компонентов, и далее - на детектор (газовый сенсор).
Режим измерений - циклический, отбор пробы - принудительный.
Конструктивно газоанализатор «METIDA-BTEX выполнен в едином корпусе, внутри которого расположены: система пробоподготовки, состоящая из блока предварительного концентрирования пробы и побудителей расхода (насосов), хроматографическая колонка, детектор, блок механической очистки воздуха (газа-носителя), источник питания, центральная плата управления, вычислительное устройство (ПК), электрические и газовые коммуникации.
Снаружи корпуса газоанализатора расположены: отсек для контроля состояния и замены фильтра осушки воздуха (газа-носителя) на лицевой панели, пробозаборная панель с присоединительными штуцерами на входе в прибор и в фильтр осушки воздуха, панель с разъёмами для подключения внешних зарядных устройств и стандартными разъемами передачи данных типа RJ-45 (Ethernet) и USB 2.0 (USB), а также со стандартным разъемом типа DE-15 (VGA) на панели для подключения внешнего экрана (монитора).
Газоанализаторы «METIDA-BTEX» выпускаются в двух исполнениях:
- исполнение 1 - со встроенным сенсорным экраном на лицевой панели;
- исполнение 2 - без сенсорного экрана (отображение результатов измерений с помощью внешнего экрана (монитора), подключаемого к разъему типа DE-15 (VGA).
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

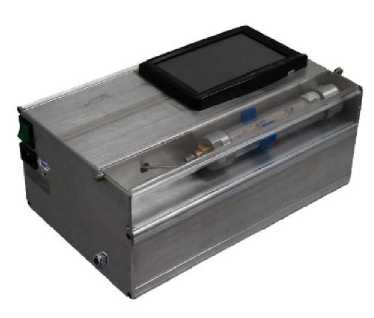

Исполнение 1

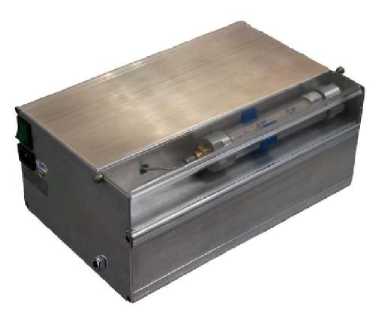

Исполнение 2
Рисунок 1 - Общий вид газоанализаторов «METIDA-BTEX»

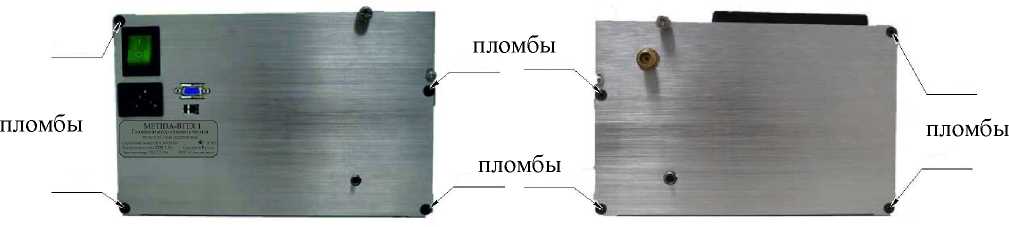

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов. Программное обеспечение осуществляет функции:
- автодиагностика работоспособности системы и проведение калибровочных измерений;
- управление основными режимами работы;
- сбор, автоматическое интерпретирование (расчет), систематизированное хранение, протоколирование, отображение информации о результатах анализа.
Программное обеспечение идентифицируется путем вывода на экран номера версии. Уровень защиты программного обеспечения «высокий» в соответствии с Р.50.2.077-2014 (программное обеспечение защищено от преднамеренных изменений с помощью защиты на физическом уровне микроконтроллера, а также пароля).
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
BTEX |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.1 |
|
Цифровой идентификатор ПО* |
- |
Технические характеристики
Метрологические и основные технические характеристики газоанализаторов «METIDA-BTEX» приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики газоанализаторов «METIDA-BTEX»
|
Наименование характеристики |
Значение |
|
Диапазоны измерений массовой концентрации, мг/м3: - бензола - метилбензола(толуола) - этилбензола - 1,2-диметилбензола (о-ксилола) |
от 0,05 до 1,0 от 0,30 до 6 от 0,010 до 0,20 от 0,10 до 2,0 |
|
Пределы допускаемой основной относительной погрешности измерений, % |
±25 |
|
Предел допускаемого изменения выходного сигнала (показаний) при непрерывной работе в течение 1 месяца, в долях от предела допускаемой основной погрешности |
0,3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время выхода на режим, мин, не более |
60 |
|
Время цикла анализа, мин, не более |
20 |
|
Время непрерывной работы при питании от аккумулятора, ч, не менее |
3,0 |
|
Время восстановления после перегрузки 150 % от диапазона, мин, не более |
240 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
380 240 170 |
|
Масса, кг, не более |
12 |
|
Потребляемая мощность, Вт, не более |
500 |
|
Напряжение питания, В: - от сети переменного тока частотой (50±1) Гц - от аккумуляторных батарей |
230 ± 23 12 |
|
Условия эксплуатации: - атмосферное давление, кПа - относительная влажность (без конденсации), % - температура окружающей среды, °С - содержание неизменяемых примесей не должно превышать санитарные нормы согласно ГОСТ 12.1.005-88 |
от 70 до 130 от 10 до 90 от +15 до +35 |
Знак утверждения типа
наносится типографским способом на титульные листы эксплуатационной документации и на шильд, расположенный на панели с разъемами газоанализатора.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Г азоанализатор |
METIDA-BTEX Х1) |
1 шт. |
|
Внешний экран (монитор) со стандартным разъемом типа DE-15 (VGA) 2) |
- |
по заказу |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Комплект ЗИП |
ЗИП 33227012.413411.001 |
1 комплект |
|
Паспорт |
П 33227012.413411.001 |
1 экз. |
|
Руководство по эксплуатации |
РЭ 33227012.413411.001 |
1 экз. |
|
Методика поверки |
МП 205-02-2019 |
1 экз. |
|
1) Х - обозначение исполнения, 1 или 2. 2) Для газоанализатора исполнения 2. | ||
Поверка
осуществляется по документу МП 205-02-2019 «Газоанализаторы «METIDA-BTEX». Методика поверки», утвержденному ФГУП «ВНИИМС» 12.03.2019 г.
Основные средства поверки:
- государственные стандартные образцы состава газовых смесей 1-го разряда (по Государственной поверочной схеме для средств измерений содержания компонентов в газовых и газоконденсатных средах) в баллонах под давлением: № 10528-2014 бензол (С6Н6) в азоте, метилбензол (толуол, С7Н8) в азоте, 1,2-диметилбензол (о-ксилол, о-С8Н10) в азоте, этилбензол (С8Н10) в азоте;
- установка динамическая «Микрогаз-ФМ» - рабочий эталон первого разряда (регистрационный № 68284-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке (эксплуатационную документацию).
Сведения о методах измерений
приведены в эксплуатационной документации.
Нормативные документы
Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
ТУ 26.51.53.110-01-33227012-2018 Газоанализатор «METIDA-BTEX». Технические условия
Другие Газоанализаторы
