Манометры дифференциальные показывающие Media 05, Media 5, Media 7

Номер в ГРСИ РФ: 75068-19
Категория: Манометры
Производитель / заявитель: Фирма "Samson AG", Германия
Скачать
75068-19: Описание типа СИ Скачать 816.8 КБ
75068-19: Методика поверки Скачать 2.2 MБ
Заказать
Поставщик: ООО НПО «ЮМАС»
Манометры дифференциальные показывающие Media 05, Media 5, Media 7 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Манометры дифференциальные показывающие Media 05, Media 5, Media 7 (далее -манометры) предназначены для измерений разности давлений газообразных или жидких сред.

Информация по Госреестру

Основные данные
Номер по Госреестру 75068-19
Наименование Манометры дифференциальные показывающие
Модель Media 05, Media 5, Media 7
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) 24.05.2024
Производитель / Заявитель

Фирма "Samson AG", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 30
Найдено поверителей 12
Успешных поверок (СИ пригодно) 30 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

75068-19: Описание типа СИ Скачать 816.8 КБ
75068-19: Методика поверки Скачать 2.2 MБ

Описание типа

Назначение

Манометры дифференциальные показывающие Media 05, Media 5, Media 7 (далее -манометры) предназначены для измерений разности давлений газообразных или жидких сред.

Описание

Принцип действия манометров дифференциальных показывающих Media 05, Media 5, Media 7 основан на уравновешивании измеряемого давления силой упругой деформации измерительной пружины. Под воздействием измеряемого давления измерительная мембрана деформируется и через передаточный механизм приводит стрелку манометра во вращательное движение относительно шкалы.

Манометры могут применяться для работы с криогенными, сжиженными газами, такими как аргон, кислород или азот.

Манометры дифференциальные показывающие Media 05, Media 5, Media 7 могут быть оснащены вентильным блоком и манометром для измерений рабочего (статического) давления, а так же сигнализирующими устройствами, применяемыми для размыкания (замыкания) электрических сигнальных цепей при достижении установленных значений давления.

Манометры моделей Media 5 и Media 7 оснащены вторичными тензорезистивными преобразователями, которые встраиваются в корпус манометра и преобразуют движение стрелки манометра в нормированный электрический выходной сигнал постоянного тока.

Манометры модели Media 7 оснащены 4-дюймовым графическим цифровым дисплеем с подсветкой; функцией передачи данных (проводной или дополнительно дистанционной через встроенный GSM-модуль).

Обозначение исполнения манометров приведено в виде буквенно-цифрового кода на этикетке и имеет структуру, расшифровка которой приведена в паспорте на манометры:

Media 05, Media 5     |        5005        |               |           |               |           |

Наименование модели --------

Материал измерительной камеры ----------

Исполнение манометра для измеряемых сред ----------

Код диапазона измерений ---------------------------------------

Код корректора нуля ------------------------------------------------------

Другие опции-----------------------------------------------------------------

Media 7       | 5007-1 |    ,11,11 ,1 ,1,1 ,1 ,1 ,

Наименование модели---------

С дисплеем 4“ ________________________

Код электрического питания -----------------

Дополнительные модули__________________________

GSM модуль с антенной 0 - нет, 2 - есть ------------------

Материал измерительной камеры -----------------------------

Код диапазона измерений-------------------------------------------

Код мембраны ----------------------------------------------------

Код исполнения манометра для измеряемых сред

Код максимального рабочего избыточного (статического) давления ---------------------

Код выходного сигнала___________________________________________________________________

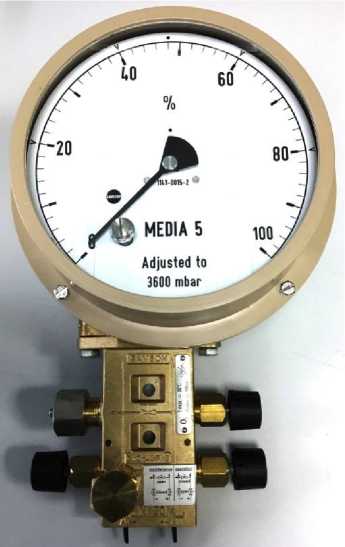

Общий вид манометров представлен на рисунках 1 - 3.

По запросу заказчика манометры могут пломбироваться следующими способами:

- для пломбировки модели Media 05 наносится защитный лак на крышку и днище корпуса.

- пломбировка модели Media 5 происходит посредством замены одного из четырех винтов крышки корпуса на специальный винт с отверстием для пломбы.

- для пломбировки модели Media 7 просверливают отверстие на крышке и на днище корпуса

Схема пломбировки корпуса манометра представлена на рисунках 4 - 6.

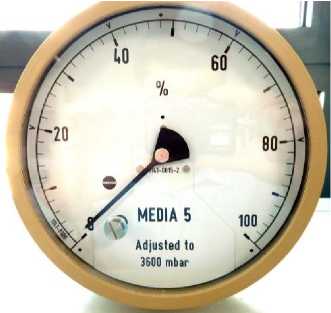

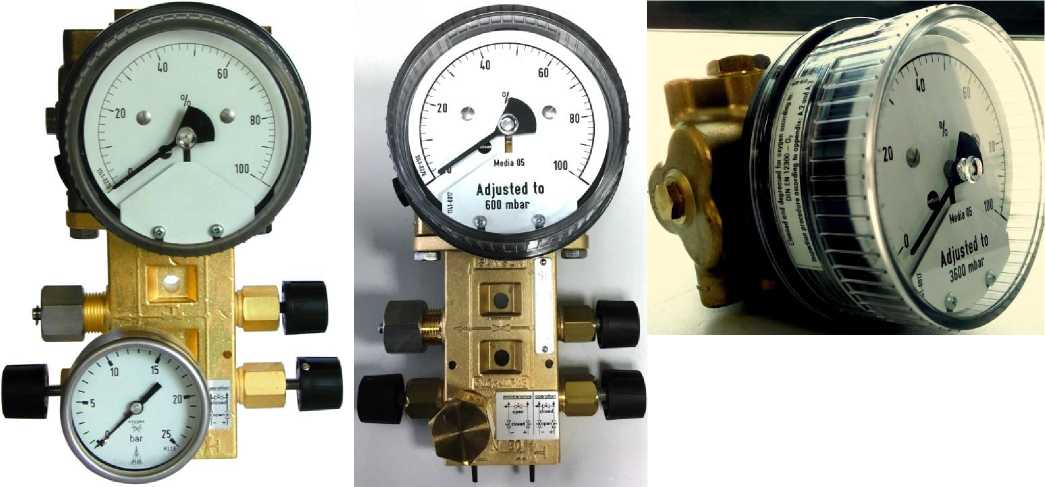

Рисунок 1 - Общий вид манометров дифференциальных показывающих Media 05

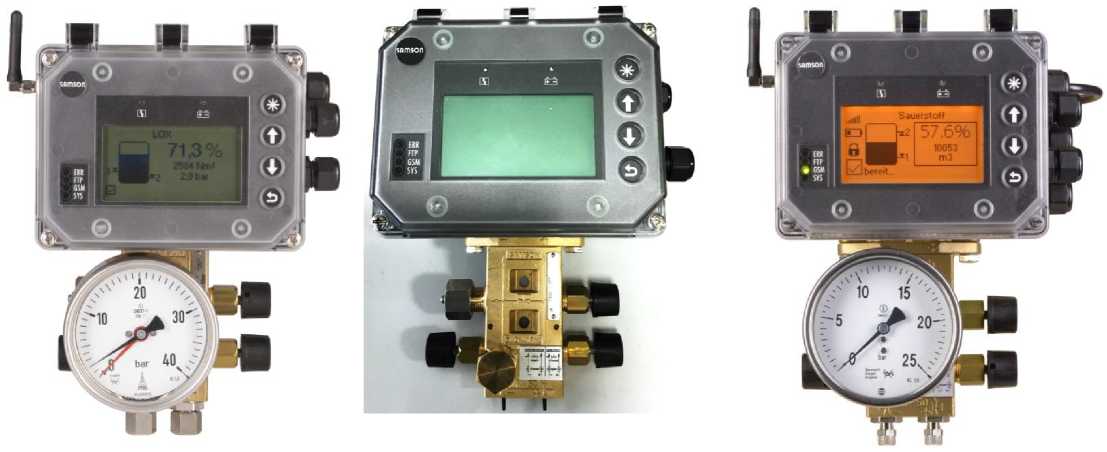

Рисунок 3 - Общий вид манометров дифференциальных показывающих Media 7

Место пломбировки манометра

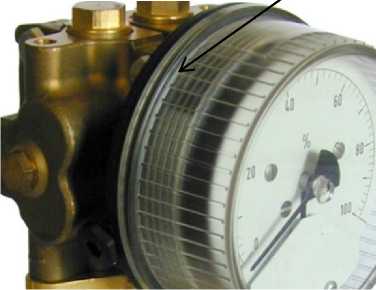

Рисунок 4 - Схема пломбировки корпуса манометров дифференциальных показывающих Media 05

Место пломбировки манометра

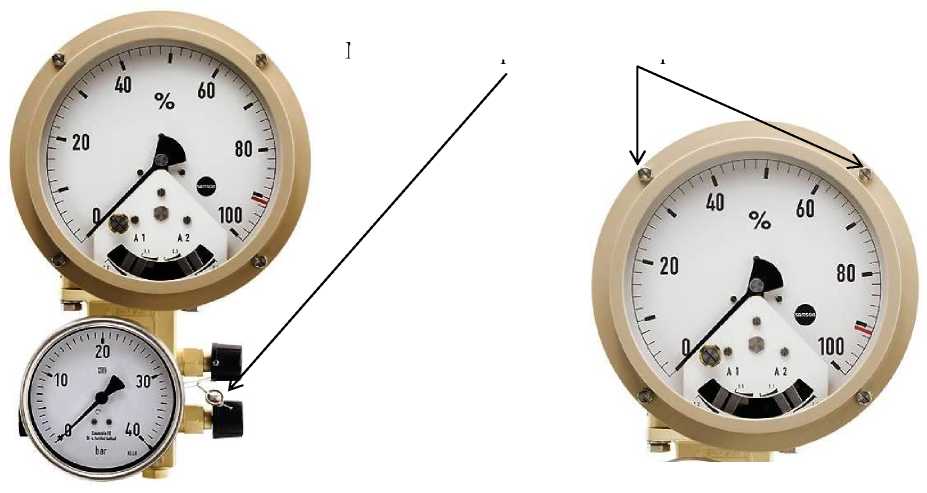

Рисунок 5 - Схема пломбировки корпуса манометров дифференциальных показывающих Media 5

Место пломбировки манометра

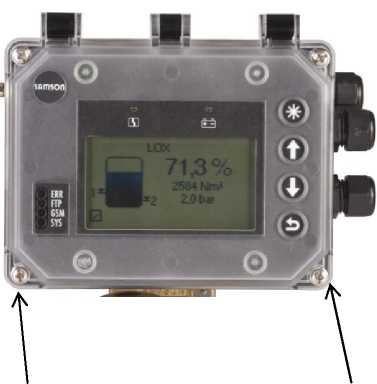

Рисунок 6 - Схема пломбировки корпуса манометров дифференциальных показывающих Media 7

Место пломбировки манометра

Программное обеспечение

На манометрах дифференциальных показывающих модели Media 7 установлено программное обеспечение, идентификационные данные которого приведены в таблице 1.

аблица 1 - Идентификационные данные программного обеспечения

Наименование ПО

Идентиф икационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

5007 SVN2781

1350-0192

не ниже 1.00.05

не используется

Программное обеспечение неизменяемое и не считываемое.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Технические характеристики

Основные метрологические характеристики манометров приведены в таблице 2.

Основные технические характеристики манометров приведены в таблице 3.

Таблица 2 - Основные метрологические характеристики манометров

Наименование характеристики

Значение характеристики

Media 05

Media 5

Media 7

Диапазоны измерений разности давлений, кПа 1) (мбар):

- минимальный диапазон измерений

- максимальный диапазон измерений

0 до 4 (0 до 40) 0 до 360 (0 до 3600)

0 до 4

(0 до 40)

0 до 360

(0 до 3600)

0 до 16 (0 до 160) 0 до 360 (0 до 3600)

Пределы допускаемой основной приведенной (от диапазона измерений) погрешности измерений разности давлений, % 2)

±2,5

±1,6

±1; ±1,6 3)

Класс точности

2,5

1,6

1; 1,6

Класс точности манометра для измерений рабочего (статического) давления

1,6

1,0

1,0

Пределы допускаемой основной приведенной (от диапазона измерений) погрешности срабатывания сигнализирующего устройства, %

±2

±2

±1

Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности измерений разности давлений и рабочего (статического) давления, вызванной отклонением температуры окружающей среды от нормальных условий (от +21 до +25 °С) на 10 °С, %

±0,5

±0,3

±0,2; ±0,8 3)

Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности срабатывания сигнализирующего устройства, вызванной отклонением температуры окружающей среды от нормальных условий (от +21 до +25 °С) на 10 °С, %

±1,6

±1,0

±1,0

Максимальное рабочее избыточное (статическое) давление, МПа (бар) 3)

от 2,5 (25) до 5 (50) 3)

от 2,5 (25) до 5 (50) 3

от 2,5 (25) до 6 (60) 3)

Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности от воздействия рабочего (статического) давления, % / 1 МПа

±0,3

±0,3

±0,3

Примечания:

1) Приборы могут изготавливаться в других единицах измерения давления, допущенных к применению в Российской Федерации, а также со шкалой, отградуированной в процентах от диапазона измерений.

2) Вариация показаний (выходного сигнала) не превышает пределов допускаемой основной приведенной (от диапазона измерений) погрешности, %.

3) В зависимости от исполнения, конкретные значения указаны в Паспорте на манометры.

Таблица 3 - Основные технические характеристики манометров

Наименование характеристики

Значение характеристики

Media 05

Media 5

Media 7

Диапазоны рабочих температур окружающей среды, °С 1)

от -20 до +70

Относительная влажность окружающей среды, %

от 4 до 100

Выходные сигналы:

- аналоговый (в виде сигналов постоянного тока), мА

- цифровой

--

от 4 до 20

-

от 4 до 20 +

Габаритные размеры манометров, мм, не более, (длинахвысотах ширина) - с вентильным блоком - без вентильного блока

230х135х110

110x135x110

320x165x200

200x165x200

280x190x200

160x190x200

Масса, кг, не более: - с вентильным блоком - без вентильного блока

6

4

6

4

6

4

Средняя наработка до отказа, ч, не менее

70000

Средний срок службы, лет, не менее

8

Примечания:

1) Допускается работа манометров в температурных диапазонах от минус 40 до минус 20 и от 70 до 80 °C. Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий в этих диапазонах не нормируются.

Знак утверждения типа

наносится на титульный лист паспорта печатным методом, на прибор наносится наклейка с изображением знака утверждения типа.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Примечание

Манометр дифференциальный показывающий

Media 05, Media 5, Media 7

1 шт.

В соответствии с заказом

Паспорт

1 экз.

Методика поверки

МП 202-026-218

1 экз.

На партию манометров, поставляемых в один адрес.

Поверка

осуществляется по документу МП 202-026-218 «Манометры дифференциальные показывающие

Media 05, Media 5, Media 7. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.11.2018 г.

Основные средства поверки:

Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60 (Регистрационный № 58794-14).

Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).

Калибраторы-контроллеры давления PPC (Регистрационный № 27758-08).

Калибраторы давления СРС2090, СРС2000, СРН7600 в комплекте с внешними преобразователями давления СРТ6600 (Регистрационный № 59862-15).

Калибраторы давления пневматические МЕТРАН-504 Воздух-I (Регистрационный № 31057-09).

Задатчики избыточного давления Воздух-2,5 (Регистрационный номер №10610-00).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 18140-84 Манометры дифференциальные ГСП. Общие технические условия

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па

Техническая документация фирмы-изготовителя
