Трансформаторы напряжения НКФ 220-58
| Номер в ГРСИ РФ: | 75071-19 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | МНПО "Электрозавод им.В.В.Куйбышева", г.Москва |
Трансформаторы напряжения НКФ 220-58 (далее по тексту - трансформаторы напряжения), изготовленные в период с 1968 по 1982 гг., предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 75071-19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | НКФ 220-58 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 276f675e-c94d-99cc-7b8e-36284b42e547 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
МНПО "Электрозавод", г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 21 (88%) |
| Неуспешных поверок (СИ непригодно) | 3 (13 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
75071-19: Описание типа
2023-75071-19.pdf
|
Скачать | 83 КБ | |
|
75071-19: Методика поверки
2022-mp75071-19.pdf
|
Скачать | 68.8 КБ |
Описание типа
Назначение
Трансформаторы напряжения НКФ 220-58 (далее по тексту - трансформаторы напряжения), изготовленные в период с 1968 по 1982 гг., предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Описание
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.

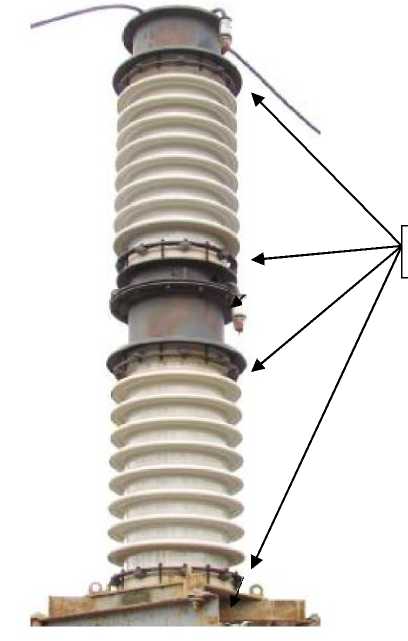

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место пломбировки
Рисунок 1 - Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки Uihom, кВ |
220/\3 |
|
Номинальное напряжение вторичной обмотки U2hom, В |
100/\3 |
|
Номинальная частота £ном, Гц |
50 |
|
Класс точности основной вторичной обмотки |
0,5 |
|
Номинальная мощность основной вторичной обмотки, 1ГА |
400 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения (заводские номера: 996227, 1003858, 1003861, 917124, 917126, 917118, 917127) |
НКФ 220-58 |
7 шт. |
|
Трансформатор напряжения (заводские номера: 1173541, 1173543, 1173564, 1131290, 1125261, 1137979, 1064935, 1064945, 1064948, 1041158, 1059544, 1041196, 1041180, 1041186, 1041190, 1119605, 1119618, 1119619, 1095944, 1095933, 1101978) |
НКФ 220-58 У1 |
21 шт. |
|
Паспорт |
НКФ 220-58 |
7 экз. |
|
Паспорт |
НКФ 220-58 У1 |
21 экз. |
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измеренийНормативные документы
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
