Калибраторы температуры ЭЛЕМЕР-КТ-900К, ЭЛЕМЕР-КТ-1100К
| Номер в ГРСИ РФ: | 75073-19 |
|---|---|
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г.Москва |
Калибраторы температуры «ЭЛЕМЕР-КТ-900К», «ЭЛЕМЕР-КТ-1100К» (далее по тексту
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75073-19 |
| Наименование | Калибраторы температуры |
| Модель | ЭЛЕМЕР-КТ-900К, ЭЛЕМЕР-КТ-1100К |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 24.05.2024 |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год - для калибраторов с индексом заказа А; 2 года - для калибраторов с индексом заказа В |
| Зарегистрировано поверок | 735 |
| Найдено поверителей | 15 |
| Успешных поверок (СИ пригодно) | 728 (99%) |
| Неуспешных поверок (СИ непригодно) | 7 (1%) |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 75073-19: Описание типа СИ | Скачать | 667.9 КБ | |
| 75073-19: Методика поверки | Скачать | 2.6 MБ |
Описание типа
Назначение
Калибраторы температуры «ЭЛЕМЕР-КТ-900К», «ЭЛЕМЕР-КТ-1100К» (далее по тексту - калибраторы) предназначены для воспроизведений и поддержания заданной температуры с возможностью автоматической реализации заданной последовательности температур, а также для измерений электрических сигналов силы и напряжения постоянного тока, сопротивления постоянному току, измерений сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009, измерений сигналов эталонных ТС по ГОСТ Р 51233-98, преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001, эталонных ТП по ГОСТ Р 52314-2005, преобразователей с унифицированными выходными сигналами по ГОСТ 26.011-80 и термопреобразователей, использующих HART-протокол для обмена информацией и преобразования измеренных значений электрических сигналов в значения температуры по номинальным статическим характеристикам (НСХ) и индивидуальным статическим характеристикам (ИСХ).
Описание
Принцип работы калибраторов основан на воспроизведении и поддержании температуры в термостатирующем блоке и блоке сравнения. Температура контролируется встроенными термопреобразователями.
Конструктивно калибраторы выполнены в виде моноблоков. Их основными функциональными частями являются одноплатный компьютер с сенсорным экраном, термостатирующий блок сравнения, прецизионный измеритель-регулятор температуры, модуль измерений эталонный (далее по тексту - МИЭ) и 4-х канальные модули измерений вышеуказанных электрических сигналов и цифровых сигналов HART-протокола (далее по тексту - ИМКТ).
Сенсорный экран предназначен для отображения измеренных значений температуры, выходных сигналов поверяемых датчиков температуры, служебной системной информации, для настройки самого калибратора, а также для проведения поверки термопреобразователей и подстройки подключенных к калибратору термопреобразователей с унифицированным выходным сигналом (для модификации с ИМКТ).
Термостатирующий блок состоит из керамической трубы с нагревателями и блока сравнения, который вставляется в трубу. Блок сравнения имеет форму цилиндра, выполненного из никеля, и защищен сверху и снизу охранными блоками. Верхний блок закрыт экранами с отверстиями разного диаметра. Керамическая труба окружена теплоизоляционным материалом и пассивными металлическими тепловыми экранами, предназначенными для уменьшения температурных градиентов. Для увеличения скорости остывания в нижней части блока расположен вентилятор, включаемый программно при переходе на более низкую температуру.
Измеритель-регулятор температуры прецизионный, обеспечивающий задание и поддержание температуры, является микропроцессорным прибором с возможностью перепрограммирования. Он имеет три независимых канала регулирования, каждый со своим термопреобразователем (с НСХ типа «N») и нагревателем.
Модуль измерений эталонный МИЭ имеет один канал, предназначенный для измерений электрических сигналов эталонных термопреобразователей и преобразования измеренных значений сигналов в значения температуры по НСХ и ИСХ.
Измерительный модуль ИМКТ с поддержкой HART-протокола имеет четыре гальванически связанных канала, конфигурируемых на измерение силы, напряжения постоянного тока или активного сопротивления постоянному току.
Калибраторы имеют две модели «ЭЛЕМЕР-КТ-900К», «ЭЛЕМЕР-КТ-1100К» отличающиеся друг от друга диапазоном воспроизводимых температур и имеют два вида исполнения корпусов: для вертикального размещения поверяемых (калибруемых) термопреобразователей и для горизонтального.
Калибраторы изготавливаются в модификациях: «ЭЛЕМЕР-КТ-900К», «ЭЛЕМЕР-КТ-1100К» - без ИМКТ; «ЭЛЕМЕР-КТ-900КИ», «ЭЛЕМЕР-КТ-1100КИ» - с ИМКТ.
Пломбировка корпуса калибраторов не предусмотрена.
Фотографии общего вида калибраторов представлены на рисунке 1.

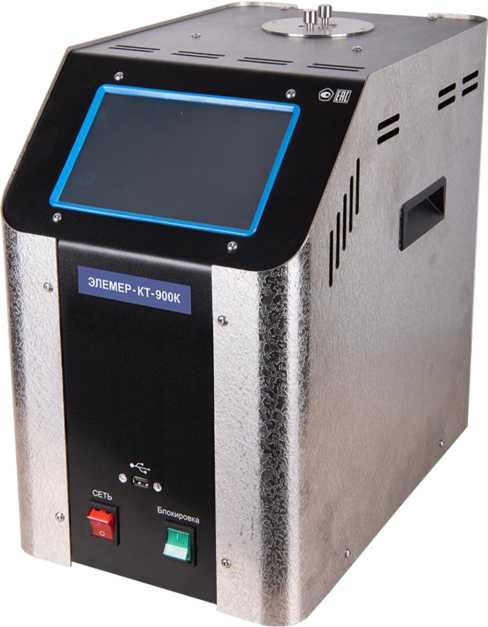

«ЭЛЕМЕР-КТ-900К» («ЭЛЕМЕР-КТ-1100К»)

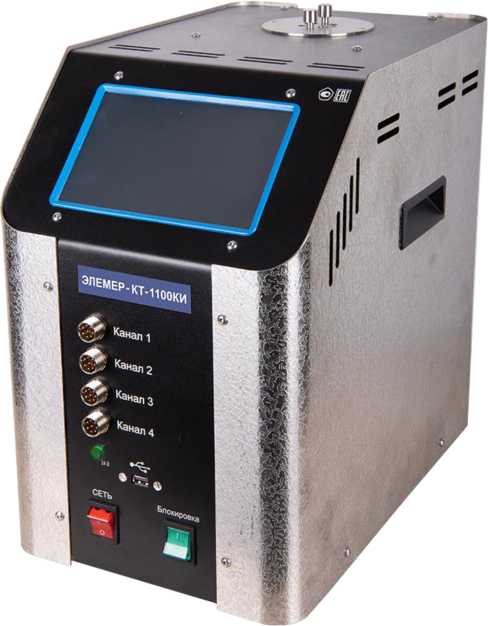

«ЭЛЕМЕР-КТ-900КИ» («ЭЛЕМЕР-КТ-1100КИ»)
(вертикальное размещение поверяемых (калибруемых) термопреобразователей)

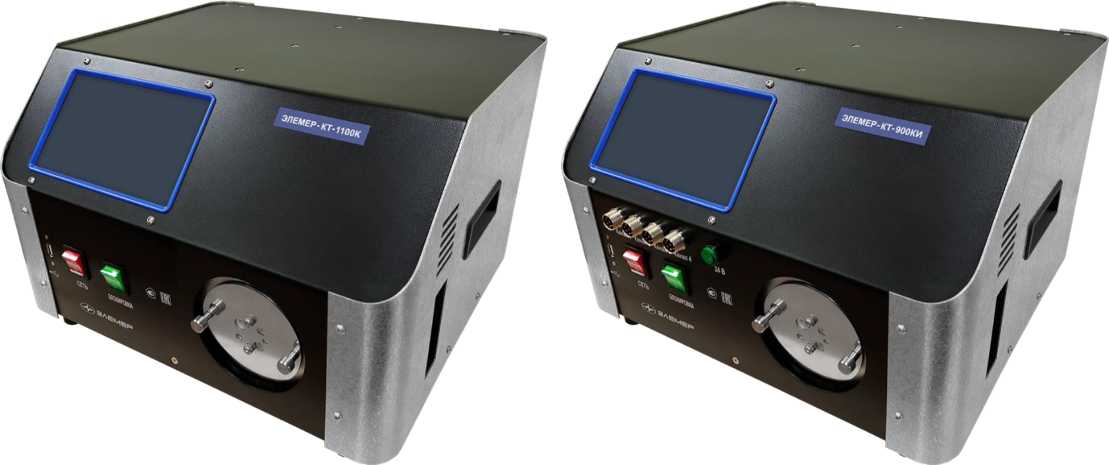

«ЭЛЕМЕР-КТ-900К» («ЭЛЕМЕР-КТ-1100К») «ЭЛЕМЕР-КТ-900КИ» («ЭЛЕМЕР-КТ-1100КИ»)
(горизонтальное размещение поверяемых (калибруемых) термопреобразователей)
Рисунок 1 - Общий вид калибраторов «ЭЛЕМЕР-КТ-900К», «ЭЛЕМЕР-КТ-1100К»
Программное обеспечение
В калибраторах предусмотрено внутреннее и внешнее программное обеспечение (далее -ПО).
Внутреннее ПО состоит из встроенной в калибратор температуры и ИМКТ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО предназначено для взаимодействия калибраторов с компьютером и не оказывает влияния на метрологические характеристики калибраторов. Внешнее ПО служит для конфигурирования, осуществления пользователем градуировки, калибровки, поверки и получения данных измерения в процессе эксплуатации калибраторов. Конфигурирование включает установку параметров связи калибраторов с компьютером. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии калибраторов и возникающих в процессе их работы ошибках и способах их устранения.
Идентификационные данные программного обеспечения приведены в таблицах 1, 2:
|
Таблица 1 - Идентификационные данные внешнего п |
рограммного обеспечения |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KTconfig |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.34 |
|
Цифровой идентификатор ПО |
отсутствует |
|
Таблица 2 - Идентификационные данные внутреннего программного обеспечения | |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ELEMER-KT |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
отсутствует |
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 3 - 6.
Таблица 3 - Основные метрологические характеристики калибраторов____________
|
Наименование характеристики |
Значение характеристики |
|
Диапазон воспроизводимых температур, °С: - «ЭЛЕМЕР-КТ-900К» - «ЭЛЕМЕР-КТ-1100К» |
от +100 до +900 от +100 до +1100 |
|
Пределы допускаемой абсолютной погрешности воспроизведения заданной температуры, °С: - в диапазоне от +100 до +650 °С включ. - в диапазоне св. +650 °С |
±(0,2+0,00061) ±0,00091 |
|
Нестабильность поддержания заданной температуры за 30 мин, °С |
±0,1 |
|
Неравномерность температуры по высоте рабочей зоны от 0 до 60 мм (от дна канала блока сравнения), °С, не более: - для индекса заказа А - для индекса заказа В |
±(0,05+0,00031) ±(0,05+0,00041) |
|
Разность воспроизводимых температур в каналах с одинаковыми диаметрами, °С - для индекса заказа А - для индекса заказа В |
±(0,05+0,000251) ±(0,05+0,00041) |
|
Примечание: t - значение воспроизводимой температуры, °С. | |
Таблица 4 - Основные метрологические характеристики МИЭ
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
Тип НСХ первичного преобразователя |
В соответствии с ГОСТ |
|
Температура |
от 0 до +600 °С |
±(2,5-10’54+0,008) °С |
100П, Pt100 |
6651-2009, Р 51233-98 |
|
от 0 до +1800 °С |
±0,2 °С |
S |
Р 8.585-2001, Р 52314-2005 | |
|
от 0 до +1300 °С |
±0,1 °С |
N | ||
|
Напряжение |
от 0 до 50 мВ |
±(5-10-5-U+1) мкВ |
_ |
_ |
|
Сопротивление |
от 100 до 300 Ом |
±3-10-5-R Ом |
_ |
_ |
Таблица 5 - Основные метрологические характеристики ИМКТ
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений1) |
Тип НСХ первичного преобразователя |
В соответствии с ГОСТ |
|
Температура |
-50 до 0 °С включ. |
±0,015 °С |
10М, 50М, 53М, 100М |
6651-2009 |
|
св. 0 до +200 °С |
±(7-10-54+0,015) °С | |||
|
от -200 до 0 °С включ. |
±0,015 °С |
10П, 50П, 100П, 500П, 1000П; Pt10, Pt50, Pt100, Pt500, Pt1000 | ||
|
св. 0 до +600 °С |
±(7-10-54 +0,015) °С |
10П, 50П, 100П, 500П; Pt10, Pt50, Pt100, Pt500 | ||
|
от 0 до +250 °С |
±(7-10-54 +0,015) °С |
1000П, Pt1000 | ||
|
от -50 до +250 °С включ. |
±0,7 °С |
S, R |
Р 8.585-2001 | |
|
св. +250 до +1768,1 °С |
±0,4 °С | |||
|
от +250 до +700 °С включ. |
±1,0 °С |
B | ||
|
св. +700 до +1820 °С |
±0,4 °С | |||
|
от -200 до 0 °С включ. |
±0,2 °С |
L | ||
|
св. 0 до +800 °С |
±0,1 °С | |||
|
от -200 до 0 °С включ. |
±0,2 °С |
E |
Р 8.585-2001 | |
|
св. 0 до +1000 °С |
±0,15 °С | |||
|
от -200 до 0 °С включ. |
±0,2 °С |
K | ||
|
св. 0 до +500 °С включ. |
±0,1 °С | |||
|
св. +500 до +1372 °С |
±0,2 °С | |||
|
от -200 до 0 °С включ. |
±0,4 °С |
N | ||
|
св. 0 до +600 °С включ. |
±0,15 °С | |||
|
св. +600 до +1300 °С |
±0,2 °С | |||
|
от -200 до 0 °С включ. |
±0,2 °С |
T | ||
|
св. 0 до +400 °С |
±0,1 °С | |||
|
от -210 до 0 °С включ. |
±0,2 °С |
J | ||
|
св. 0 до +760 °С включ. |
±0,1 °С | |||
|
св. +760 до +1200 °С |
±0,15 °С | |||
|
от -200 до +100°С |
±0,2 °С |
M | ||
|
от 0 до +2500 °С |
±0,8 °С |
A-1 | ||
|
от 0 до +1800 °С |
±0,4 °С |
A-2, A-3 |
Окончание таблицы 5
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений 1) |
Тип НСХ первичного преобразователя |
В соответствии с ГОСТ |
|
Ток |
от 0 до 25 мА |
±(10-4-I+1) мкА |
с унифицированным выходным сигналом |
26.011-80 |
|
Напряжение |
от -100 до 100 мВ |
±(7-10’5-IU +3) мкВ |
термопары |
Р 8.585-2001 |
|
Сопротивление |
от 0 до 10 Ом включ2). |
±6-10-4 Ом |
6651-2009 | |
|
св. 10 до 400 Ом2) |
±6-10-5-R Ом | |||
|
от 0 до 100 Ом включ.3) |
±6-10-3 Ом | |||
|
св. 100 до 2000 Ом3) |
±6-10-5-R Ом |
Примечания:
1) Пределы допускаемой дополнительной абсолютной погрешности канала измерений сигналов преобразователей термоэлектрических при использовании компенсационных кабелей (из комплекта поставки) № 03 и № 04: ±0,2 °С.
2) Номинальное значение сопротивления термопреобразователя сопротивления при 0 °С: 10; 50; 100 Ом.
3) Номинальное значение сопротивления термопреобразователя сопротивления при 0 °С: 500; 1000 Ом.
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное напряжение переменного тока, В - номинальная частота переменного тока, Гц |
от 187 до 242 50±1 |
|
Потребляемая мощность при номинальном напряжении постоянного тока, кВт, не более - в режиме нагрева - в рабочем режиме |
1,0 0,8 |
|
Габаритные размеры (длинахширинахвысота), мм, не более - для вертикального исполнения корпуса - для горизонтального исполнения корпуса |
400x260x390 400x400x250 |
|
Масса, кг, не более |
18 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 86 до 106,7 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +30 °С, %, не более - атмосферное давление, кПа |
от +10 до +35 75 от 86 до 106,7 |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
15000 |
Знак утверждения типа
наносится на переднюю панель калибраторов термотрансферным способом, а также на титульный лист паспорта НКГЖ.408749.008ПС типографским способом.
Комплектность
Комплектность калибраторов приведена в таблице 7.
Таблица 7 - Комплектность калибраторов
|
№ п/п |
Наименование |
Обозначение |
Кол-во |
|
1 |
Калибраторы температуры 1) «ЭЛЕМЕР-КТ-1100К» «ЭЛЕМЕР-КТ-1100КИ» «ЭЛЕМЕР-КТ-900К» «ЭЛЕМЕР-КТ-900КИ» |
НКГЖ.408749.008 НКГЖ.408749.008__ НКГЖ.408749.008__ НКГЖ.408749.008__ |
1 шт. 1 шт. 1 шт. 1 шт. |
|
2 |
Блок сравнения 2) |
1 шт. | |
|
3 |
Приспособление для извлечения блока сравнения |
1 шт. | |
|
4 |
Сетевой кабель |
1 шт. | |
|
5 |
Интерфейсный кабель (USB A-B) |
1 шт. | |
|
6 |
Кабели соединительные |
1 компл. | |
|
7 |
Диск с программным обеспечением 3) |
1 шт. | |
|
8 |
Руководство оператора |
НКГЖ.00155-01 34 01 |
1 экз. |
|
9 |
Паспорт |
НКГЖ.408749.008ПС |
1 экз. |
|
10 |
Методика поверки |
МП 207-046-2018 |
1 экз. |
|
Примечания: 1) Модель и модификация калибраторов в соответствии с заказом. 2) По отдельному заказу поставляется дополнительный блок сравнения. 3) По отдельному заказу поставляется ноутбук с установленным программным обеспечением. | |||
Поверка
осуществляется по документу МП 207-046-2018 «Калибраторы температуры «ЭЛЕМЕР-КТ-
900К», «ЭЛЕМЕР-КТ-1100К». Методика поверки», утвержденному ФГУП «ВНИИМС» 28.02.2019 г.
Основные средства поверки:
Рабочий эталон 1-го, 2-го разрядов по ГОСТ 8.558-2009 - термометры сопротивления платиновые эталонные ПТС-10М (Регистрационный номер № 11804-99);
Рабочий эталон 1-го, 2-го разрядов по ГОСТ 8.558-2009 - термометры сопротивления эталонные ЭТС-25 (Регистрационный номер № 19484-00);
Рабочий эталон 1-го, 2-го разрядов по ГОСТ 8.558-2009 - термометры сопротивления платиновые эталонные ЭТС-1С, ЭТС-1К (Регистрационный номер № 73672-18);
Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - термометры сопротивления платиновые эталонные высокотемпературные ВТС (Регистрационный номер № 10008-99);
Рабочий эталон 3-го по ГОСТ 8.558-2009 - термометры сопротивления платиновые виб-ропрочные эталонные ПТСВ-3 (Регистрационный номер № 32777-06);
Термопреобразователи сопротивления ТС-1388/14 (Регистрационный номер № 58808-14);
Преобразователи термоэлектрические ТП-0188/2-2 (Регистрационный номер № 61084-15);
Термометры цифровые эталонные ТЦЭ 005/М2 (Регистрационный номер № 40719-15);
Системы поверки термопреобразователей автоматизированные АСПТ (Регистрационный номер № 19973-06);
Меры электрического сопротивления однозначные МС 3050М (Регистрационный номер № 46843-11);
Меры электрического сопротивления однозначные термостатированные МС 3050Т (Регистрационный номер № 42649-09);
Компараторы напряжения Р3003 (Регистрационный номер № 7476-91);
Вольтметры универсальные В7-72 (Регистрационный номер № 26425-09);
Калибраторы-измерители унифицированных сигналов прецизионные «ЭЛЕМЕР-ИКСУ-2012» (Регистрационный номер № 56318-14);
Термометры цифровые малогабаритные ТЦМ 9410/М2 в комплекте с ТТЦ 01-180 (Регистрационный номер № 68355-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний
ГОСТ Р 51233-98 Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Общие технические требования
ГОСТ Р 8.585-2001 ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования
ГОСТ Р 52314-2005 Преобразователи термоэлектрические платинородий-платиновые и платинородий-платинородиевые эталонные 1, 2 и 3-го разрядов. Общие технические требования
ТУ 26.51.66-178-13282997-2018 Калибраторы температуры «ЭЛЕМЕР-КТ-900К», «ЭЛЕ-МЕР-КТ-1100К». Технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
