Информация по Госреестру

Основные данные
Номер по Госреестру 75078-19
Наименование Аппаратура геодезическая спутниковая
Модель NV08C-RTK-M, NV08C-RTK-MA, NVS-RTK-MD, NVS-RTK-МA, NVS-RTK-TM, NVS-RTK-TA, NVS-RTK-SM
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 24.05.2024
Производитель / Заявитель

ООО "НВС Навигационные Технологии", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 95
Найдено поверителей 5
Успешных поверок (СИ пригодно) 95 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Аппаратура геодезическая спутниковая NV08C-RTK-M, NV08C-RTK-MA, NVS-RTK-MD, NVS-RTK-МА, NVS-RTK-TM, NVS-RTK-TA, NVS-RTK-SM (далее - аппаратура) предназначена для определения координат и измерений длины базиса между точками земной поверхности, инженерных сооружений, скорости и углов пространственной ориентации объектов.

Описание

Принцип действия аппаратуры реализует методы измерений координат и расстояний, основанные на измерении времени распространения радиосигналов от орбитальных спутников глобальных навигационных систем.

Аппаратура принимает измерительную информацию (радиосигналы) от глобальных спутников навигационных систем ГЛОНАСС, GPS, GALILEO, BeiDou и дифференциальные поправки SBAS с использованием подключаемой внешней антенны, входящей в состав аппаратуры или уже встроенной.

Аппаратура выпускается в 7 модификациях, которые имеют следующие особенности:

NV08C-RTK-M представляет собой бескорпусную плату (ОЕМ приемник), которая устанавливается внутри корпуса различных приборов потребителей и является двухчастотной аппаратурой с подключаемой внешней ГНСС антенной.

NV08C-RTK-MA представляет собой бескорпусную плату (ОЕМ приемник), которая устанавливается внутри корпуса различных приборов потребителей и является двухчастотной аппаратурой с подключаемыми двумя внешними ГНСС антеннами для определения углов пространственной ориентации объекта.

NVS-RTK-MD представляет собой моноблочный корпус, предназначенный для стационарной установки, и является двухчастотной аппаратурой с подключаемой внешней ГНСС антенной.

NVS-RTK-MA представляет собой моноблочный корпус, предназначенный для стационарной установки, и является двухчастотной аппаратурой с подключаемыми двумя внешними ГНСС антеннами для определения углов пространственной ориентации объекта.

NVS-RTK-TM  представляет  собой  носимый  моноблочный  корпус  и  является

двухчастотной аппаратурой с подключаемой ГНСС антенной.

NVS-RTK-TA  представляет  собой  носимый  моноблочный  корпус  и  является

двухчастотной аппаратурой с подключаемыми двумя ГНСС антеннами для определения углов пространственной ориентации объекта.

NVS-RTK-SM представляет собой моноблочный корпус и является двухчастотной аппаратурой со встроенной ГНСС антенной.

Аппаратура поддерживает следующие режимы измерений: «Статика», «Кинематика в реальном времени (RTK)», «Дифференциальный кодовый (DGPS)», «Навигация» и «Навигация с дифференциальными поправками (SBAS)».

Управление аппаратурой и обработка полученной измерительной информации осуществляется с помощью персонального компьютера с установленным программным обеспечением (ПО) Storegis, которое входит в комплект поставки аппаратуры.

Обмен информацией аппаратуры с внешними устройствами осуществляется по интерфейсам согласно таблице 1.

Таблица 1

Модификация

UART

RS-232/RS-485

USB

GSM

CAN

Bluetooth

УКВ/LoRa

NV08C-RTK-M

+

-/-

+

-

-

-

-

NV08C-RTK-MA

+

-/-

+

-

-

-

-

NVS-RTK-MD

+*

+/+*

+

+

+

+*

+*/+*

NVS-RTK-MA

+*

+/+*

+

+

+

+*

+*/+*

NVS-RTK-TM

+*

+/-

+

+

+*

+

+*/+*

NVS-RTK-TA

+*

+/-

+

+

+*

+

+*/+*

NVS-RTK-SM

+*

+/+*

+

-

-

+*

+*/+*

* - по заказу потребителя

Электропитание аппаратуры осуществляется от внешнего источника питания постоянного тока.

В процессе эксплуатации аппаратура не предусматривает механических и электронных внешних регулировок.

Ограничение доступа к внутренним узлам обеспечивается технологией производства и пломбированием винтов крышки корпуса с использованием защитных наклеек.

Внешний вид аппаратуры геодезической спутниковой NV08C-RTK-M, NV08C-RTK-MA, NVS-RTK-MD, NVS-RTK-MA, NVS-RTK-TM, NVS-RTK-TA, NVS-RTK-SM представлен на рисунках 1,2,3,4,5,6 и 7.

Место нанесения знака утверждения типа

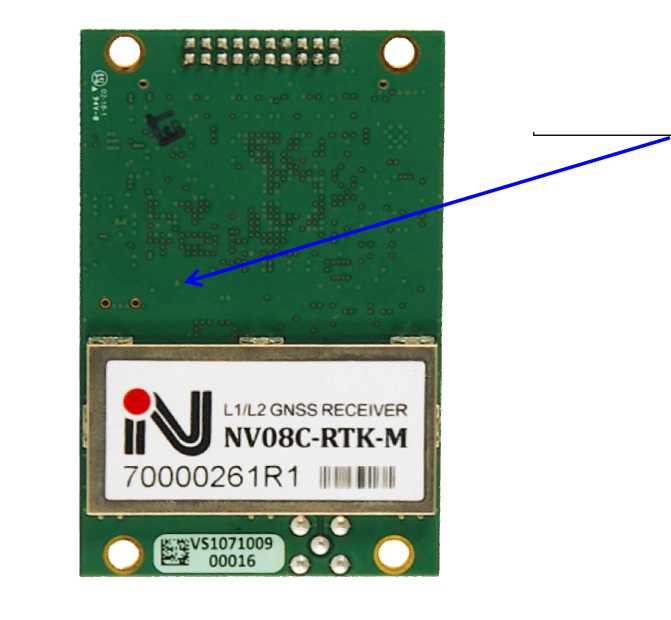

Рисунок 1 - Внешний вид Аппаратуры геодезической спутниковой NV08C-RTK-M

Место нанесения знака утверждения типа

GPS GLONASS GALILEO BeiDou

NV08C-RTK-MA

L1/L2 Receiver У

fl S/N: 041710154

Рисунок 2 - Внешний вид Аппаратуры геодезической спутниковой NV08C-RTK-MA

Место нанесения знака утверждения типа

Место пломбирования защитной наклейкой

Рисунок 3 - Внешний вид Аппаратуры геодезической спутниковой NVS-RTK-MD

Место нанесения знака утверждения типа

^■11<>гв c/f3«

Место пломбирования защитной наклейкой

Рисунок 4 - Внешний вид Аппаратуры геодезической спутниковой NVS-RTK-MA

Место нанесения знака утверждения типа

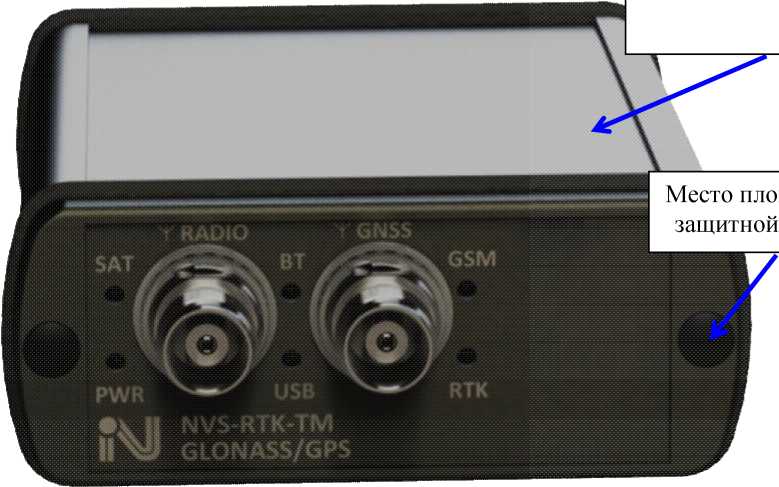

Рисунок 5 - Внешний вид Аппаратуры геодезической спутниковой NVS-RTK-TM

Место нанесения знака

Место пломбирования защитной наклейкой

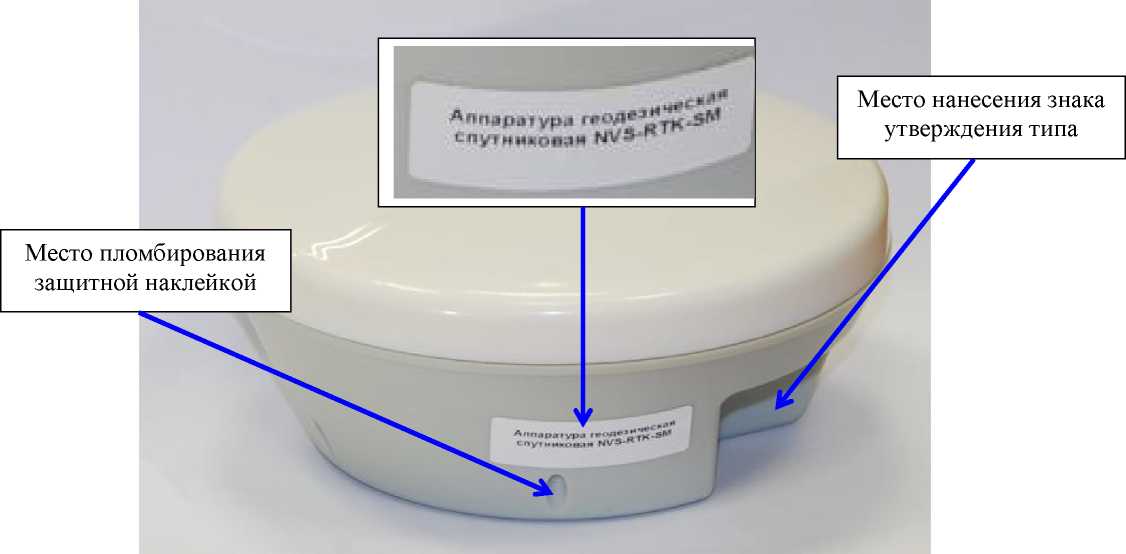

Рисунок 7 - Внешний вид Аппаратуры геодезической спутниковой NVS-RTK-SM

Программное обеспечение

Аппаратура поставляется с устанавливаемым на персональный компьютер программным обеспечением (ПО) Storegis. ПО функционирует на персональных компьютерах под управлением операционных систем WINDOWS XP/7/8/10.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационное наименование ПО

Storegis

Номер версии (идентификационный номер) ПО, не ниже

9.0

Цифровой идентификатор ПО

23D450E4

Алгоритм вычисления цифрового идентификатора ПО

CRC32

ПО аппаратуры разработано с учетом требований безопасности и исключения несанкционированного, как случайного или непреднамеренного доступа, так и от преднамеренных изменений. С этой целью предусмотрено специальное средство аппаратной защиты, что обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации. Таким образом исключается возможность несанкционированного влияния на ПО и измерительную информацию. Защита ПО от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню по Р 50.2.077-2014.

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение характеристики

Границы допускаемой абсолютной погрешности измерений длины базиса в диапазоне от 0 до 30 км (при доверительной вероятности 0,95) в режиме «Статика», мм: - в плане - по высоте

± 2-(3 + Ы0-6 • D)

± 2-(5 + Ы0-6 • D) где D - измеряемое расстояние, мм

Границы допускаемой абсолютной погрешности измерений длины базиса в диапазоне от 0 до 30 км (при доверительной вероятности 0,95) в режиме «Кинематика в реальном времени» (RTK), мм: - в плане - по высоте

± 2<7+Ы0-6 • D)

± 2<14+Ы0-6 • D) где D - измеряемое расстояние, мм

Границы допускаемой абсолютной погрешности измерений координат (при доверительной вероятности 0,95) в режиме «Дифференциальный кодовый» (DGPS), м:

- в плане

- по высоте

±0,6

±0,6

Границы допускаемой абсолютной погрешности измерений координат (при доверительной вероятности 0,95) в режиме «Навигация», м:

- в плане

- по высоте

±3,0

±3,0

Границы допускаемой абсолютной погрешности измерений координат (при доверительной вероятности 0,95) «Навигация с дифференциальными поправками» (SBAS), м: - в плане - по высоте

±2,0

±2,0

Г раницы допускаемой абсолютной погрешности измерений скорости в диапазоне от 0 до 500 м/с (при доверительной вероятности 0,95), м/с

±0,1

Границы допускаемой абсолютной погрешности измерений углов пространственной ориентации (при доверительной вероятности 0,95), азимута (курса) в диапазоне от 0 до 360°, крена (тангажа) в диапазоне ±60°, °

± 0,2*

Границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) привязки метки времени

(1PPS) относительно шкалы времени UTS(SU), нс

±100

* - для модификаций NV08C-RTK-MA, NVS-RTK-MA, NVS-RTK-TA при длине базиса не менее 2 метра

Таблица 4 - Технические характеристики

Наименование характеристики

Значение характеристики

Тип приемника

Двухчастотный

Количество каналов

96/128*

Диапазон рабочих температур, °С:

от -40 до +80

Напряжение питания постоянного тока, В: NV08C-RTK-M NV08C-RTK-MA NVS-RTK-MD nvs-rtk-ma nvs-rtk-tm nvs-rtk-ta nvs-rtk-sm

3,0 - 5,0

3,0 - 5,0

9,0 - 32,0

9,0 - 32,0

9,0 - 32,0

9,0 - 32,0

9,0 - 32,0

Потребляемая мощность, Вт, не более: NV08C-RTK-M NV08C-RTK-MA NVS-RTK-MD nvs-rtk-ma nvs-rtk-tm nvs-rtk-ta nvs-rtk-sm

0,5

0,5

2,0

2,0

2,0

2,0

2,0

Габаритные размеры (Д*Ш*В), мм, не более: NV08C-RTK-M NV08C-RTK-MA NVS-RTK-MD nvs-rtk-ma nvs-rtk-tm nvs-rtk-ta nvs-rtk-sm

71,0x46,0x8,1

71,0x46,0x8,1

142,0x102,4x43,4

142,0x102,4x43,4

110,0x82,0x32,0

110,0x82,0x32,0

131,0x131,0x60,0

Масса, кг, не более: NV08C-RTK-M NV08C-RTK-MA NVS-RTK-MD nvs-rtk-ma nvs-rtk-tm nvs-rtk-ta nvs-rtk-sm

0,05

0,05

0,30

0,30

0,30

0,30

0,25

- для модификаций NV08C-RTK-MA, NVS-RTK-MA, NVS-RTK-TA

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и наклейкой на корпус (плату) аппаратуры.

Комплектность

Таблица 5 - Комплектность аппаратуры геодезической спутниковой NV08C-RTK-M,

NV08C-RTK-MA, NVS-RTK-MD, NVS-RTK-МА, NVS-RTK-TM, NVS-RTK-TA, NVS-RTK-SM

Наименование

Обозначение

Количество

Аппаратура NV08C-RTK-M

-

по заказу

Аппаратура NV08C-RTK-M

-

по заказу

Аппаратура NVS-RTK-MD

-

по заказу

Аппаратура NVS-RTK-MA

-

по заказу

Аппаратура NVS-RTK-TM

-

по заказу

Аппаратура NVS-RTK-TA

-

по заказу

Аппаратура NVS-RTK-SM

-

по заказу

Кабель ВЧ (200 мм)

-

по заказу

Кабель ВЧ (10 м)

-

по заказу

Кабель интерфейсный

-

по заказу

Разъем питания

-

по заказу

Кабель питания

-

по заказу

Антенна TW3882

-

по заказу

Антенна TW7872

-

по заказу

Антенна NV520

-

по заказу

Антенна GSM

-

по заказу

Антенна УКВ

-

по заказу

Комплект монтажных частей

-

по заказу

Комплект программного обеспечения

-

1 шт.

Методика поверки

МП АПМ 34-18

1 шт.

Руководство по эксплуатации

РНВС.464343.004 РЭ

1 шт.

Поверка

осуществляется по документу МП АПМ 34-18 «Аппаратура геодезическая спутниковая

NV08C-RTK-M, NV08C-RTK-MA, NVS-RTK-MD, NVS-RTK-MA, NVS-RTK-TM, NVS-RTK-TA, NVS-RTK-SM. Методика поверки», утвержденному ООО «Автопрогресс-М» «15» января 2019 г.

Основные средства поверки:

- фазовый светодальномер (тахеометр электронный) 1-го разряда по ГОСТ Р 8.750-2011;

- линейные базисы по ГОСТ Р 8.750-2011;

- имитатор сигналов СН-3803М, рег. № 54309-13;

- частотомер Agilent 53132A, рег. № 26211-03;

- базис длины эталонный 2 разряда «Сосновский», рег. № 51487-12;

- квадрант оптический КО-60, рег. № 26905-15.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.750-2011 «ГСИ. Государственная поверочная схема для координатновременных средств измерений»

РНВС.464343.004 ТУ «Аппаратура геодезическая спутниковая NV08C-RTK-M, NV08C-RTK-MA, NVS-RTK-MD, NVS-RTK-MA, NVS-RTK-TM, NVS-RTK-TA, NVS-RTK-SM. Технические условия»
