Устройство измерительное электрического сопротивления и площади поперечного сечения жил кабеля AESA 8135
| Номер в ГРСИ РФ: | 75080-19 |
|---|---|
| Производитель / заявитель: | Фирма "AESA S.A.", Швейцария |
Устройство измерительное электрического сопротивления и площади поперечного сечения жил кабеля AESA 8135 (далее - устройство) предназначено для измерений электрического сопротивления алюминиевых или медных жил различных кабельных изделий с автоматическим пересчетом результатов измерений к нормированной температуре.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 75080-19 | |||||||||
| Наименование | Устройство измерительное электрического сопротивления и площади поперечного сечения жил кабеля | |||||||||
| Модель | AESA 8135 | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 3a5c2903-c084-2bab-724f-7dc0cf4b5ca8 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Фирма "AESA S.A.", Швейцария
ШВЕЙЦАРИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (75%) |
| Неуспешных поверок (СИ непригодно) | 1 (25 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
75080-19: Описание типа
2023-75080-19.pdf
|
Скачать | 288.7 КБ | |
|
75080-19: Методика поверки
2022-mp75080-19.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Устройство измерительное электрического сопротивления и площади поперечного сечения жил кабеля AESA 8135 (далее - устройство) предназначено для измерений электрического сопротивления алюминиевых или медных жил различных кабельных изделий с автоматическим пересчетом результатов измерений к нормированной температуре.
Описание
Принцип действия устройства основан на измерении разности потенциалов между двумя точками на жиле, расположенных на расстоянии 1 м, путем пропускания электричес-кого тока через участок цепи, образованный между жилой и корпусом системы. Электрический ток вырабатывается низкочастотным генератором и поступает в испытываемую цепь через тороидальный трансформатор.
Устройство обладает переключаемой системой обогрева, позволяющей измерять горячие жилы, и не требует охлаждения жилы при проведении измерений. Специальные нагревательные элементы нагревают испытательную камеру до той же температуры, что и жила, для обеспечения равномерного теплораспределения по всей длине испытываемого кабеля. Нагревательные элементы управляются электронным системным микропроцессором.
Конструктивно устройство состоит из:
испытательной камеры;
зажимов для закрепления испытуемого образца;
гидравлического пресса с двумя манометрами и перепускными кранами для натяжения испытуемого образца;
разъемных тороидальных трансформаторы тока (две штуки);
контактов ножевого типа (две штуки);
температурного датчика;
двух разъемов для подключения кабелей соединения с блоком управления AESA 8130;
блока управления AESA 8130, включая измеритель AESA 8135;
калибратора (тестера) AESA 7394.
Калибратор (тестер) AESA 7394 входит в комплект поставки и предназначен для поверки измерителя AESA 8135. Калибратор (тестер) AESA 7394 представляет собой набор калибровочный сопротивлений.
Основные узлы блока управления AESA 8130 с измерителем AESA 8135: генератор переменного тока инфранизкой частоты, усилитель переменного тока, выпрямитель тока и напряжения, дифференциальный усилитель, конвертер температуры, блок контроля температуры, аналого-цифровой преобразователь (АЦП), микропроцессор,
жидкокристаллический дисплей (LCD) (2 шт.), клавиатура.
По результатам измерений и на основании введенных оператором данных (тип, удельное сопротивление материала) микропроцессор рассчитывает площадь поперечного сечения испытуемого образца кабеля.
Устройство имеет интерфейс Centronics для подключения принтера и интерфейс RS-232 для соединения с внешним компьютером.
На фронтальной панели блока управления AESA 8130 расположены: две LCD панели (первая для вводимых оператором параметров, вторая для индикации результатов измерений), клавиатура (для доступа к рабочим меню и ввода значений параметров). Клавиатура разделена на три поля.
На задней панели блока управления AESA 8130 расположены: разъем сетевого питания, два разъема для подключения кабелей связи с измерителем 8135, разъемы интерфейсов Centronics и RS-232.
Конструктивно блок управления AESA 8130 собран в металлическом корпусе, снабженном ручками для переноски.
Устройство установлено на тележку для удобства перемещения.
Общий вид устройства с указанием мест нанесения знака поверки и пломбировки приведен на рисунках 1 и 4.

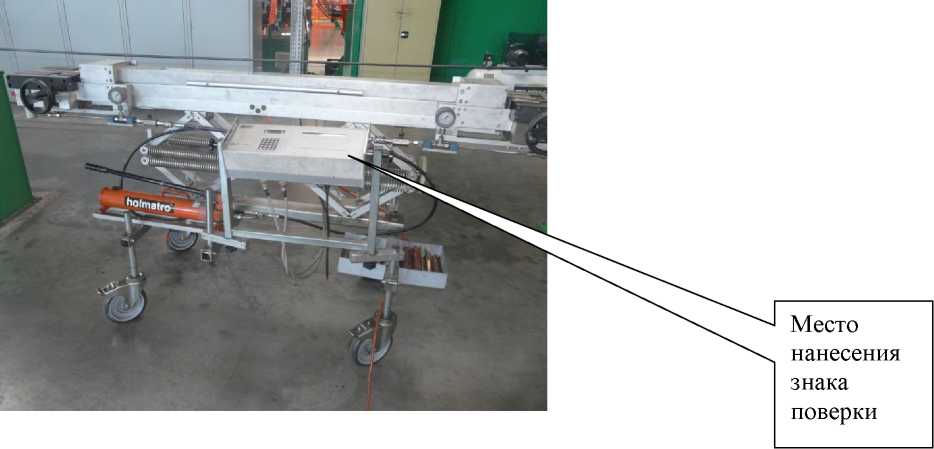

Рисунок 1 - Общий вид устройства измерительного электрического сопротивления и площади поперечного сечения жил кабеля AESA 8135
Место пломбировки

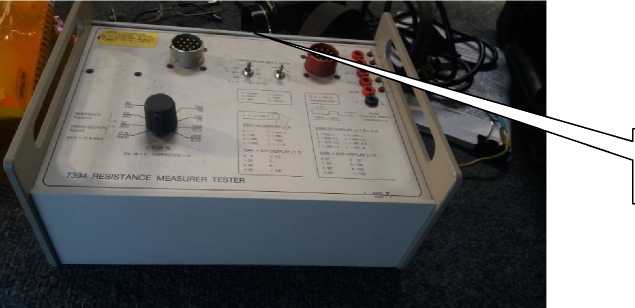

Рисунок 2 - Общий вид калибратора (тестера) AESA 7394
Рисунок 3 - Общий вид блока управления AESA 8130 (лицевая панель)

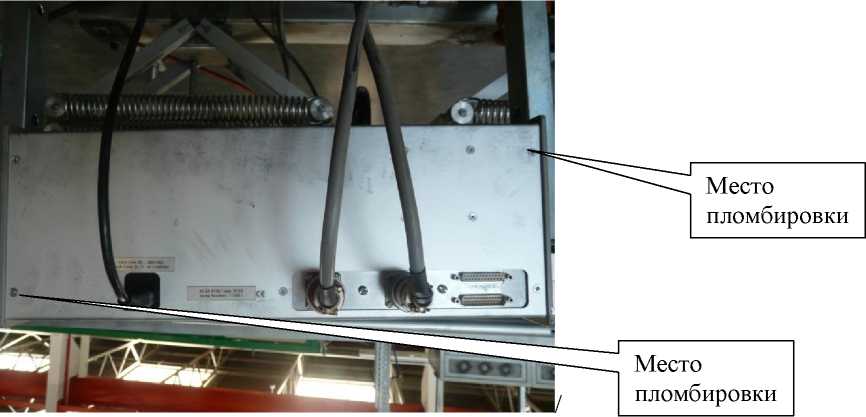

Рисунок 4 - Общий вид блока управления AESA 8130 (задняя панель)
Программное обеспечение
Устройство имеет встроенное программное обеспечение (ПО).
Встроенное программное обеспечение - внутренняя программа микропроцессора измерителя устройства для обеспечения работоспособности устройства. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики устройства нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
- |
|
Номер версии (идентификационный номер) встроенного ПО |
не ниже 4.00 |
Технические характеристики
аблица 2 - Метрологические характеристики устройства
|
Наименование характеристики |
Значение |
|
Диапазон измерений электрического сопротивления, мкОм/м |
от 9 до 7000 |
|
Диапазон измерений площади поперечного сечения S, 2 мм - для медных жил - для алюминиевых жил |
от 2,5 до 1800 от 2,5 до 1000 |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления, % - при S < 1000 мм2 для медных жил - при S > 1000 мм2 для медных жил - при S < 300 мм2 для алюминиевых жил - при S > 300 мм2 для алюминиевых жил |
±0,1 ±0,2 ±0,1 ±0,2 |
|
* Погрешность нормирована при нормальных условиях (при температуре от +18 до +22 °С) | |
аблица 3 - Основные технические характеристики устройства
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 49,5 до 50,5 Гц |
|
Потребляемая мощность, кВт, не более |
6 |
|
Габаритные размеры, мм, не более устройства (общие) | |
|
- высота |
2450 |
|
- ширина |
750 |
|
- длина |
670 |
|
- блока управления AESA 8130, включая измеритель AESA 8135 | |
|
- высота |
185 |
|
- ширина |
490 |
|
- длина |
120 |
|
- калибратора (тестера) AESA 7394 | |
|
- высота |
105 |
|
- ширина |
185 |
|
- длина |
255 |
|
Масса, кг, не более -общая масса устройства (без калибратора) |
247,0 |
|
- блока управления AESA 8130, включая измеритель AESA 8135 |
7,25 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
- калибратора (тестера) AESA 7394 |
2,60 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа |
от 10 до 30 80 от 84 до 106,7 |
Знак утверждения типа
наносится на лицевую панель устройства и на титульный лист руководства по эксплуатации РЭ типографским способом.
Комплектность
Таблица 4 - Комплектность устройства
|
Наименование |
Обозначение |
Количество |
|
Устройство измерительное электрического сопротивления и площади поперечного сечения жил кабеля AESA 8135, зав. № 110001 в составе: - калибратор (тестер) AESA 7394, зав. №109009 - блока управления AESA 8130, включая измеритель AESA 8135, зав. №110001 |
- |
1 шт. 1 шт. |
|
Стандартный медный стержень (длина 2,5 м, диаметр 11 мм2), зав. № 404 |
- |
1 шт. |
|
Комплект предохранителей |
- |
1 шт. |
|
Статическое реле |
- |
2 шт. |
|
Соединительные кабели |
- |
4 шт. |
|
Комплект ПО (EPROM) (ПЗУ) |
- |
1 шт. |
|
Методика поверки |
МП 206.1-235-2018 |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Поверка
осуществляется по документу МП 206.1-235-2018 «Устройство измерительное электрического сопротивления и площади поперечного сечения жил кабеля AESA 8135. Методика поверки», утвержденному ФГУП «ВНИИМС» 28.11.2018 г.
Основные средства поверки:
- нановольтметр/микроомметр 34420А (регистрационный номер в Федеральном
информационном фонде 47886-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую поверхность корпуса блока управления AESA 8130 и (или) на свидетельство о поверке в виде наклейки и (или) поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация AESA S.A., Швейцария
