Трансформаторы тока SBL 0.8 H

Номер в ГРСИ РФ: 75088-19
Категория: Трансформаторы
Производитель / заявитель: Фирма "KWK Messwandler GmbH & Co. KG", Германия
Скачать
75088-19: Описание типа СИ Скачать 339.7 КБ
75088-19: Методика поверки Скачать 33.8 КБ
Заказать
Поставщик: ООО "ЭТК "Оникс"
Трансформаторы тока SBL 0.8 H поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Трансформаторы тока SBL 0.8 H (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Информация по Госреестру

Основные данные
Номер по Госреестру 75088-19
Наименование Трансформаторы тока
Модель SBL 0.8 H
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) на 27 шт. с зав.№ 03-104456/1, 03-104457/1, 03-104460/1 … 03-104463/1, 03-104549/1, 03-104552/1 … 03-104555/1, 03-104557/1 … 03-104559/1, 03-104563/1, 03-104654/1 … 03-104658/1, 03-104660/1, 03-104662/1, 03-104665/1, 03-104666/1, 03-104668/1, 03-104670/1, 03-104671/1
Производитель / Заявитель

Фирма "KWK Messwandler GmbH & Co. KG", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 4 года
Зарегистрировано поверок 21
Найдено поверителей 1
Успешных поверок (СИ пригодно) 21 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 24.03.2024

Поверители

Скачать

75088-19: Описание типа СИ Скачать 339.7 КБ
75088-19: Методика поверки Скачать 33.8 КБ

Описание типа

Назначение

Трансформаторы тока SBL 0.8 H (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Трансформаторы тока монтируются снаружи на высоковольтных вводах элегазовых выключателей, без разборки вводов. На каждом вводе может быть до трех трансформаторов тока, помещенных в съемный влагозащищенный корпус. Первичной обмоткой трансформатора является токоведущий стержень, проходящий через ввод. Высоковольтная изоляция обеспечивается композиционным (полимерным) изолятором-покрышкой ввода, заполненным элегазом, напряжение по длине покрышки эффективно выравнивается посредством внутреннего экрана. Вторичные обмотки размещаются на тороидальных сердечниках, выполненных из ленты текстурированной кремнистой стали. Трансформаторы тока выполняются со вторичными обмотками, равномерно распределенными по сердечникам для обеспечения высокой точности. Выводы вторичных обмоток подключены к клеммным колодкам, закрепленным в шкафу управления выключателя, которые закрываются крышками с возможностью пломбирования для предотвращения несанкционированного доступа к выводам.

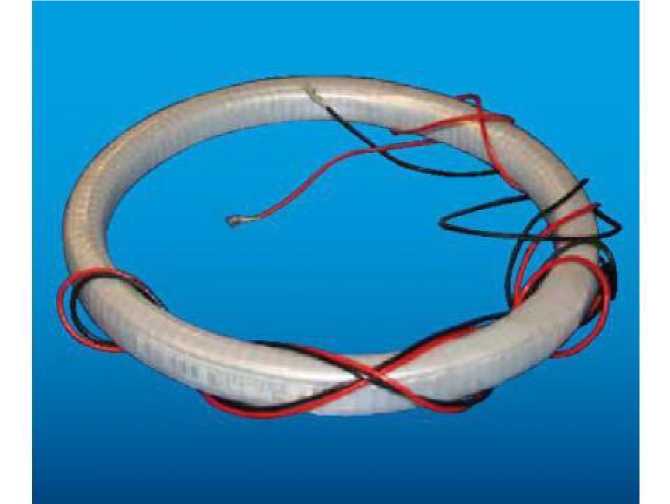

Общий вид средства измерений приведен на рисунке 1.

Рисунок 1 - Общий вид средства измерений

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение, кВ

110

Номинальный первичный ток 11ном, А

1000

Номинальный вторичный ток 12ном, А

1

Номинальная частота £ном, Гц

50

Класс точности вторичных обмоток для измерений и учета

0,2

Номинальная вторичная нагрузка

(с коэффициентом мощности cos ф = 0,8), В\Л

20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом.

Комплектность

аблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

(заводские номера: 03-104559/1, 03-104552/1, 03-104549/1, 03-104658/1, 03-104660/1, 03-104655/1, 03-104657/1, 03-104654/1, 03-104665/1, 03-104460/1, 03-104462/1, 03-104457/1, 03-104555/1, 03-104563/1, 03-104553/1, 03-104456/1, 03-104461/1, 03-104463/1, 03-104557/1, 03-104554/1, 03-104558/1, 03-104671/1, 03-104670/1, 03-104656/1, 03-104666/1, 03-104662/1, 03-104668/1)

SBL 0.8 H

27 шт.

Паспорт

_

27 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

Нормативные документы

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
