Системы для определения показателя текучести расплава Mflow, Aflow, Cflow
| Номер в ГРСИ РФ: | 75089-19 |
|---|---|
| Производитель / заявитель: | Фирма "ZwickRoell GmbH & Co. KG", Германия |
Системы для определения показателя текучести расплава Mflow, Aflow, Cflow (далее -системы) предназначены для измерения температуры образцов и перемещения поршня, и воспроизведения механической нагрузки при определении показателя текучести расплава термопластов по методу, изложенному в ГОСТ 11645-73.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75089-19 |
| Наименование | Системы для определения показателя текучести расплава |
| Модель | Mflow, Aflow, Cflow |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | 24.05.2024 |
Производитель / Заявитель
Фирма "ZwickRoell GmbH & Co. KG", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 14 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 14 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 75089-19: Описание типа СИ | Скачать | 376.9 КБ | |
| 75089-19: Методика поверки | Скачать | 4.4 MБ |
Описание типа
Назначение
Системы для определения показателя текучести расплава Mflow, Aflow, Cflow (далее -системы) предназначены для измерения температуры образцов и перемещения поршня, и воспроизведения механической нагрузки при определении показателя текучести расплава термопластов по методу, изложенному в ГОСТ 11645-73.
Описание
Принцип работы систем основан на измерении перемещения поршня и температуры образца испытываемого термопласта при заданной механической нагрузке с целью определения показателя текучести.
Конструктивно системы состоят из экструзионной камеры, установленной на основании в вертикальном положении. Камера имеет канал с нагревом, внизу которого устанавливается капилляр необходимого диаметра и длины. Для создания механической нагрузки в канал устанавливается поршень с термоизоляцией для грузов заданной массы. Перемещение поршня измеряется датчиком перемещений.
Модификации систем отличаются степенью автоматизации, массой и габаритными размерами. Модификация Mflow может быть оснащена пневматическим механизмом перемещения грузов или механизмом выставления заданной нагрузки, а также автоматическим отрезным механизмом. Модификация Aflow оснащена автоматическим нагружающим устройством и автоматическим отрезным механизмом. Модификация Cflow может быть оснащена ручным или автоматическим отрезным механизмом, грузы устанавливаются вручную, отсутствует функция измерений перемещения поршня.
Управление, обработка, сбор информации и отображение результатов измерений в модификациях Mflow и Aflow осуществляется при помощи пульта оператора, снабженного клавиатурой и дисплеем. Системы с модификациями Mflow и Aflow могут подключаться к персональному компьютеру с программным обеспечением для анализа результатов измерений.
Наименование модификации указывается на фронтальной стороне систем. Заводская табличка отображает наименование систем только в соответствии с внутренней классификацией изготовителя.
Общий вид систем для определения показателя текучести расплава Mflow, Aflow, Cflow представлен на рисунках 1 - 3.

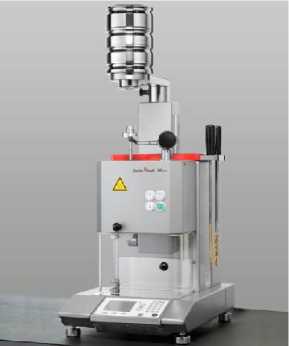

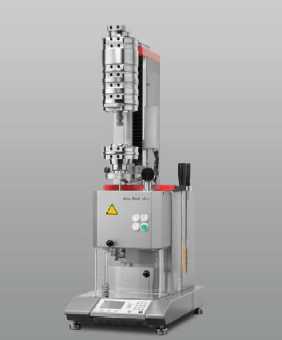

Рисунок 1 - Общий вид систем модификаций Mflow

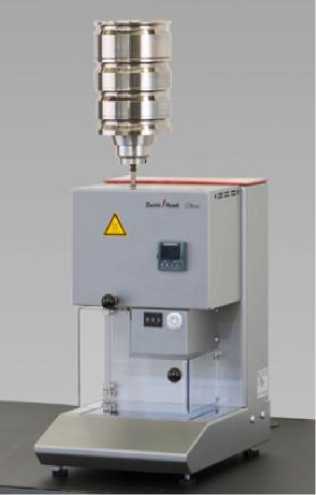

Рисунок 3 - Общий вид систем модификаций Cflow

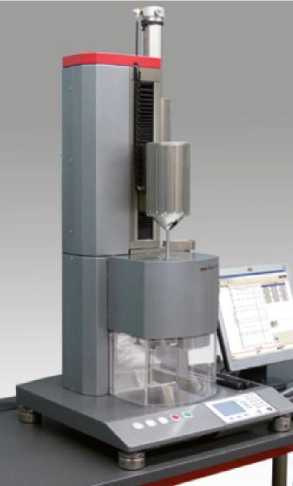

Рисунок 2 - Общий вид систем модификаций Aflow
Пломбирование систем не предусмотрено
Программное обеспечение
Программное обеспечение (далее - ПО) систем модификаций Mflow и Aflow состоит из двух частей: встроенного ПО «firmware», установленного в измерительном блоке и внешнего ПО «testXpert» («testXpert II», «testXpert III»), устанавливаемого на ПК. Обработку результатов измерений, обмен информацией с внешними системами, считывание данных и просмотр результатов измерений обеспечивает встроенное ПО, которое является метрологически значимым. Внешнее ПО предназначено только для считывания данных, и просмотра результатов измерений. У систем модификации Cflow ПО отсутствует.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
V 2.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
Mflow |
Aflow |
Cflow |
|
Диапазон воспроизведения испытательной нагрузки, кг |
от 0,325 до 21,6 |
от 0,325 до 50 |
от 0,325 до 21,6 |
|
Пределы допускаемой относительной погрешности воспроизведения испытательной нагрузки, % |
±0,5 | ||
Продолжение таблицы 2
|
Наименование характеристики |
Значение | ||
|
Модификация |
Mflow |
Aflow |
Cflow |
|
Диапазон измерений перемещения поршня, мм |
от 5,0 до 30,0 |
от 5,0 до 50,0 |
- |
|
Пределы допускаемой абсолютной погрешности измерений перемещения поршня, мм |
±0,1 |
- | |
|
Диапазон измерений температуры, °С |
от 50 до 450 |
от 125 до 400 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,1 | ||
|
Нестабильность поддержания установленной температуры, °С |
±0,5 | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
Mflow |
Aflow |
Cflow |
|
Г абаритные размеры (высота х ширина х глубина), мм, не более |
1078 х 360 х 597 |
1200 х 580 х 600 |
850 х 270 х 400 |
|
Масса, кг, не более |
70,6 |
130,0 |
46,6 |
|
Номинальный внутренний диаметр канала экструзионной камеры, мм |
от 9,5 до 10,0 | ||
|
Допускаемое абсолютное отклонение внутреннего диаметра канала экструзионной камеры, мм |
+ 0,036 | ||
|
Высота экструзионной камеры, мм |
от 115 до 180 | ||
|
Длина направляющей головки, мм |
6,35 | ||
|
Допускаемое абсолютное отклонение длины направляющей головки, мм |
±0,10 | ||
|
Диаметр направляющей головки, мм |
9,480 | ||
|
Допускаемое абсолютное отклонение диаметра направляющей головки, мм |
-0,015 | ||
|
Радиус закругления нижней кромки направляющей головки, мм |
от 0,2 до 0,4 | ||
|
Шероховатость нижней кромки направляющей головки и верхней кромки капилляра, Ra, мкм, не более |
0,160 | ||
|
Длина капилляра, мм |
8,000 | ||
|
Допускаемое абсолютное отклонение длины капилляра, мм |
±0,025 | ||
|
Внутренний диаметр капилляра, мм |
2,095 или 1,180 | ||
|
Допускаемое абсолютное отклонение внутреннего диаметра капилляра, мм |
±0,005 | ||
|
Площадь открытой поверхности основания камеры, см2, не более |
4,0 | ||
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, при температуре менее 30 °C, без конденсации влаги, %, не более |
от +10 до +35 75 | ||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система для определения показателя текучести расплава Mflow, Aflow, Cflow |
- |
1 шт. |
|
ПО «testXpert I», «testXpert II», «testXpert III» (опционально) |
- |
1 шт. |
|
Методика поверки |
МП-ТМС-009/18 |
1 экз. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
Поверка
осуществляется по документу МП-ТМС-009/18 «Системы для определения показателя текучести расплава Mflow, Aflow, Cflow. Методика поверки», утверждённому ООО «ТМС РУС» 20.09.2018 г.
Основные средства поверки:
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-1-2,
(50 — 450)°С, 2 разряд, (рег. №32777-06);
- измеритель температуры многоканальный прецизионный МИТ 8.10М,
(0 — 375) Ом, 2 разряд, (рег. № 40719-15);
- весы электронные лабораторные XE-3000, (2,5 — 3000,0) г, КТ высокий, (рег.
№ 63123-16);
- весы электронные DB-II-150E, (0,4 — 150,0) г, КТ средний, (рег. № 50312-12);
- динамометр электронный переносной ДЭП/3-1 Д-0,1 У-1 (рег. № 66698-17);
- динамометр электронный переносной ДЭП/3-1 Д-1 У-1 (рег. № 66698-17);
- прибор для измерений параметров шероховатости поверхности TR100, Ra
(0,05 — 10) мкм, ПГ ± 15 %, (рег. № 58865-14);
- машина трехкоординатная измерительная DEA Global версия PERFORMANCE
типоразмер 07.10.07 (рег. № 63813-16);
- штангенциркуль ШЦЦ-300, (0 — 300) мм, ПГ ±0,04 мм, (рег. № 64144-16);
- меры длины концевые плоскопараллельные Набор №1, (0 - 100) мм, КТ 1 (рег.
№ 62321-15);
- индикатор ИЧ-50, (0 — 50) мм, КТ 1, (рег. № 64188-16);
- микрометр гладкий цифровой МК Ц25, (0 - 25) мм, КТ 1, (рег. № 50593-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационной документации.
Нормативные документы
ГОСТ 11645-73 Пластмассы. Метод определения показателя текучести расплава термопластов
