Системы для определения температуры размягчения и температуры деформации пластика HDT/Vicat

Назначение

Системы для определения температуры размягчения и температуры деформации пластика HDT/Vicat (далее - системы) предназначены для измерений температуры размягчения пластика по Вика (Vicat) и температуры деформации пластика под воздействием механической нагрузки (HDT) по методам, изложенным в ГОСТ 15088-2014, ГОСТ 12021-2017 и ГОСТ 32657-2014.

Описание

Системы выпускаются в следующих модификациях: HDT/Vicat A, HDT/Vicat S, Vicat D.

Системы модификаций HDT/Vicat A и HDT/Vicat S представляют собой установку, состоящую из ванны с жидким теплоносителем (специальным маслом) и измерительного блока. Температура теплоносителя регулируется встроенным в ванну термостатом. Для охлаждения используется проточная водопроводная вода, подаваемая в термостат через специальные штуцеры. С помощью цифрового терморегулятора термостата контролируется температура в ванне, задается и обеспечивается нарастание и спад температуры с заданной скоростью.

Измерительный блок содержит от трех до шести станций для параллельного измерения. Каждая станция содержит подставку для исследуемого образца пластика, датчик температуры и сменный индентор (в форме иглы Вика или наконечника HDT), в верхней части станции расположен индикатор перемещения. В рабочем положении нижняя часть станции погружена в ванну так, что исследуемый образец пластика и индентор находятся в теплоносителе.

Системы модификации HDT/Vicat A оснащены автоматическим механизмом перемещения измерительных станций, в системах модификации HDT/Vicat S измерительные станции перемещаются вручную.

Составной частью систем модификации Vicat D являются две температурные платформы, между которыми может быть размещено до шести исследуемых образцов. Нагрев платформ контролируется раздельно при помощи температурных контроллеров, обеспечивающих нагрев до достижения требуемой температуры. Нижняя температурная платформа содержит от двух до шести станций в виде амортизированных цилиндров. Это позволяет размягчать образцы с двух сторон равномерно. Нагружение образцов осуществляется при помощи пневматической системы с составным весом, зависящим от метода испытания. Индуктивные регистраторы перемещения измеряют глубины погружения пенетрационных игл в исследуемые образцы.

Регистрация показаний датчиков перемещений и температуры осуществляется посредством подключения к компьютеру, который так же используется для автоматизации управления термостатом, хранения и обработки данных.

Наименование модификации указывается на фронтальной стороне систем. Заводская табличка отображает наименование систем только в соответствии с внутренней классификацией изготовителя.

Общий вид систем для определения температуры размягчения и температуры деформации пластика HDT/Vicat представлен на рисунках 1 - 3.

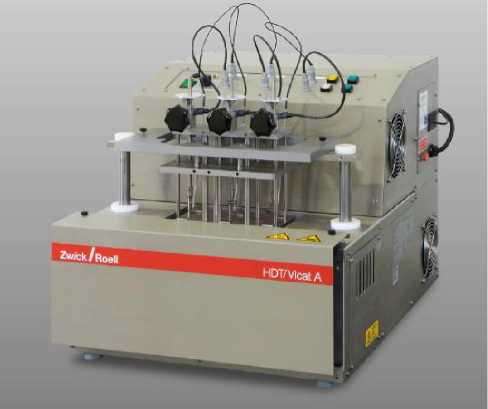

Рисунок 1 - Общий вид систем модификаций HDT/Vicat A

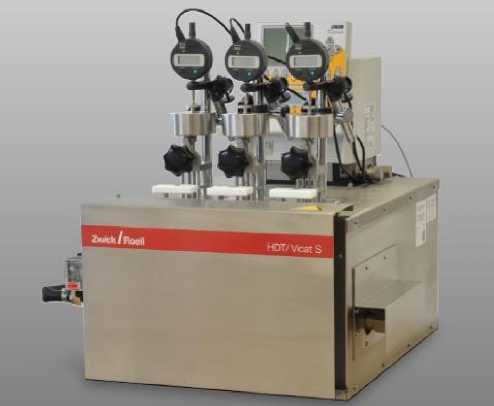

Рисунок 2 - Общий вид систем модификаций HDT/Vicat S

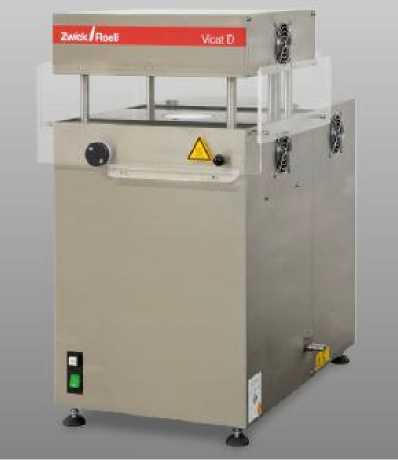

Рисунок 3 - Общий вид систем модификаций Vicat D

Пломбирование систем не предусмотрено

Программное обеспечение

Программное обеспечение (далее - ПО) систем состоит из двух частей: встроенного ПО «firmware» установленного в измерительном блоке и внешнего ПО «testXpert» («testXpert II», testXpert III) устанавливаемого на ПК. Обработку, просмотр и хранение результатов измерений обеспечивает внешнее ПО, которое является метрологически значимым. Внешнее ПО так же предназначено для управления процессом измерений.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП-ТМС-010/18 «Системы для определения температуры размягчения и температуры деформации пластика HDT/Vicat. Методика поверки», утверждённому ООО «ТМС РУС» 17.10.2018 г.

Основные средства поверки:

- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-1-2,

(20 — 300)°С, 2 разряд, (рег. №32777-06);

- термометр цифровой эталонный ТЦЭ-005/М3, (0 — 375) Ом, 2 разряд,

(рег. № 40719-15);

- секундомер электронный Интеграл С-01, (0 - 10) ч, ПГ± (9,640-6^Тх+0,01) с,

(рег. № 44154-10);

- динамометр электронный переносной ДЭП/3-1 Д-0,1 У-1, (0,01 — 0,1) кН,

ПГ ± 0,24 %, (рег. № 66698-17);

- меры длины концевые плоскопараллельные Набор №1, (0 - 100) мм, КТ 1

(рег. № 62321-15);

- штангенциркуль ШЦЦ-300, (0 — 300) мм, ПГ ±0,04 мм, (рег. № 64144-16);

-     микрометр гладкий цифровой МК Ц25, (0 - 25) мм, КТ 1, (рег. № 50593-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

ГОСТ 15088-2014 «Пластмассы. Метод определения температуры размягчения термопластов по Вика»

ГОСТ 12021-2017 «Пластмассы и эбонит. Метод определения температуры изгиба под нагрузкой»

ГОСТ 32657-2014 «Композиты полимерные. Методы испытаний. Определение температуры изгиба под нагрузкой»

Техническая документация изготовителя
