Веберметры портативные ТВП-2
| Номер в ГРСИ РФ: | 75099-19 |
|---|---|
| Производитель / заявитель: | ООО "Завод электронной техники" (ЗЭТ), г.Москва |
Веберметры портативные ТВП-2 предназначены для измерений магнитного потока (потокосцепления с витками измерительной обмотки по ГОСТ 8.030-2013).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75099-19 |
| Действует | по 24.05.2029 |
| Наименование | Веберметры портативные |
| Модель | ТВП-2 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2bf7e8d9-9fee-d27a-f016-ceed42fabd20 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Завод электронной техники" (ООО "ЗЭТ"), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 165 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
75099-19: Описание типа
2023-75099-19.pdf
|
Скачать | 238.1 КБ | |
|
75099-19: Методика поверки
2022-mp75099-19.pdf
|
Скачать | 4.2 MБ |
Описание типа
Назначение
Веберметры портативные ТВП-2 предназначены для измерений магнитного потока (потокосцепления с витками измерительной обмотки по ГОСТ 8.030-2013).
Описание
Принцип действия веберметра портативного ТВП-2 (далее - веберметр) основан на цифровом интегрировании ЭДС самоиндукции в измерительной катушке, подключенной к веберметру, при изменении магнитного потока (потокосцепления), который сцепляется с витками измерительной катушки.
Веберметр представляет собой электронный блок в компактном пластмассовом корпусе с встроенным аккумулятором. В его конструкции отсутствуют наружные элементы подстройки и регулировки. Реализуемые функции, параметры измерений и измеряемых величин, а также результаты измерений и вычислений отображаются на дисплее прибора. Управление осуществляется с помощью клавиатуры.

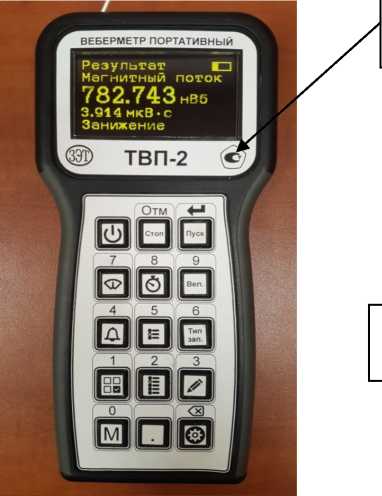

Общий вид средства измерений представлен на рисунке 1.

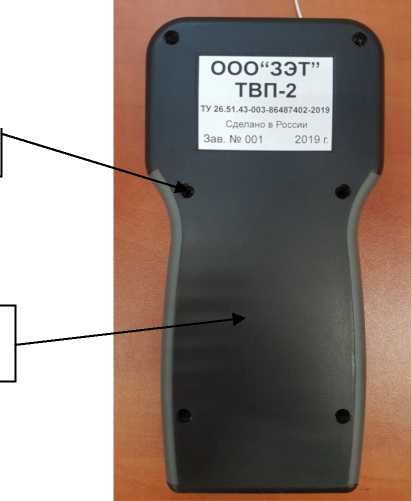

Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1. Задняя панель веберметра крепится к его корпусу расположенными в углублениях винтами, мастика для пломбирования наносится на поверхность головки одного из этих винтов.
Для повышения функциональных возможностей веберметра предусмотрено дистанционное управление его работой от внешнего компьютера через USB интерфейс с помощью специального ПО «Флюкс-П», работающего в операционной системе Windows.
Отм
ИШ0
ВЕБЕРМЕТР ПОРТАТИВНЫЙ
© ТВП-2 g
Результат и~~1 Магнитный поток
782.743 иве
3.914 мкВ-с Занижение
Вид спереди
Место пломбирования
Место нанесения знака утверждения типа
Место нанесения знака поверки
Вид сзади
Рисунок 1 - Общий вид средства измерений, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение
Программное обеспечение (ПО) управления веберметром, цифровой обработки информации и представления результатов измерений хранится во встроенном процессоре и недоступно пользователю.
Конструкция веберметра исключает возможность несанкционированного влияния на программное обеспечение веберметра и измерительную информацию.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТВП-2 |
|
Номер версии (идентификационный номер ПО) |
Отсутствует |
|
Цифровой идентификатор ПО |
Индивидуален для каждого экземпляра веберметра и указывается в его формуляре |
|
Алгоритм вычисления контрольной суммы цифрового идентификатора ПО |
ГОСТ Р 34.11-2012 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений магнитного потока, Вб |
от 2-10'6 до 25-10-3 |
|
Диапазон показаний, Вб |
от 0,1-10-6 до 10 |
|
Пределы показаний, Вб |
0,1^10-3; 1^10-3; 1040-3; 10040’3; 1; 10 |
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой относительной погрешности измерений магнитного потока (потокосцепления) веберметра, 60, %: - в диапазоне измерений от 2-10’6 до 1040-6 Вб включ. - в диапазоне измерений св. 1040-6 до 2540-3 Вб |
±2,5 ±1,0 |
|
Время интегрирования, c |
0,01; 0,05; 0,1; 0,5; 1; 2; 5; 10 |
|
Наибольшее допускаемое входное напряжение (на пределе измерений 10 Вб), В |
100 |
|
Входное сопротивление активное в диапазоне частот от 0 до 100 кГц, кОм, не менее |
40 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение встроенного аккумулятора, В |
3,7 |
|
Время непрерывной работы с полностью заряженным аккумулятором, ч, не менее |
8 |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
33 101 210 |
|
Масса, кг, не более |
0,5 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность при температуре +25 °C, % - атмосферное давление, кПа |
от +10 до +35 до 80 от 70,0 до 106,7 |
|
Условия хранения и транспортирования (в футляре и упаковке для транспортирования): - температура окружающей среды, °C - относительная влажность при температуре +35 °C, % - атмосферное давление, кПа |
от -25 до +50 до 98 от 70,0 до 106,7 |
Знак утверждения типа
наносится на переднюю панель веберметра методом металлографии в месте, указанном на рисунке 1, и на титульные листы формуляра ТПКЛ.411171.012ФО и руководства по эксплуатации ТПКЛ.411171.012РЭ типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Веберметр портативный ТВП-2 |
ТПКЛ.411171.012 |
1 шт. |
|
Аккумулятор ROBITON (3,7 В, 1800 мА^ч) |
LP103450 |
1 шт.* |
|
Зарядное устройство ROBITON |
Арт. USB1000 |
1 шт. |
|
Кабель связи, интерфейс USB |
_ |
1 шт. |
|
Компакт-диск с ПО «Флюкс-П» |
_ |
1 шт. |
Продолжение таблицы 4
|
1 |
2 |
3 |
|
Штекер типа «банан» |
_ |
2 шт.** |
|
Футляр |
_ |
1 шт. |
|
Руководство по эксплуатации |
ТПКЛ.411171.012РЭ |
1 экз. |
|
Методика поверки |
РТ-МП-5822-551-2019 |
1 экз. |
|
Формуляр |
ТПКЛ.411171.012ФО |
1 экз. |
|
Примечания 1 * - аккумулятор установлен в веберметре. 2 ** — черного и красного цвета, для подключения измерительных катушек пользователя. | ||
Поверка
осуществляется по документу РТ-МП-5822-551-2019 «ГСИ. Веберметры портативные
ТВП-2. Методика поверки», утвержденному ФБУ «Ростест-Москва» 29.03.2019 г.
Основные средства поверки:
- источник постоянного тока и напряжения прецизионный GS210 (регистрационный номер в Федеральном информационном фонде 52562-13);
- рабочий эталон 1 разряда по ГОСТ 8.030-2013 единицы отношения магнитного потока к силе тока с номинальным значением 10 мВб/А.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и на корпус веберметра в соответствии с рисунком 1.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции
ТУ 26.51.43-003-86487402-2019 Веберметры портативные ТВП-2. Технические условия
