Автоматизированный измерительно-вычислительный комплекс для измерений радиотехнических характеристик антенн и полезной нагрузки автономно и в составе космических аппаратов ТМСА 049.050.00Д
| Номер в ГРСИ РФ: | 75102-19 |
|---|---|
| Категория: | Антенны измерительные |
| Производитель / заявитель: | ООО "НПП "ТРИМ СШП", г.С.-Петербург |
Автоматизированный измерительно-вычислительный комплекс для измерений радиотехнических характеристик антенн и полезной нагрузки автономно и в составе космических аппаратов ТМСА 049. 050. 00Д (далее - комплекс) предназначен для измерений радиотехнических характеристик антенн в диапазоне частот от 1,0 до 46,0 ГГц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75102-19 |
| Наименование | Автоматизированный измерительно-вычислительный комплекс для измерений радиотехнических характеристик антенн и полезной нагрузки автономно и в составе космических аппаратов |
| Модель | ТМСА 049.050.00Д |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | зав.№ 049 |
Производитель / Заявитель
ООО "НПП "ТРИМ СШП Измерительные системы", г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 1 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 75102-19: Описание типа СИ | Скачать | 1.2 MБ | |
| 75102-19: Методика поверки | Скачать | 1.4 MБ |
Описание типа
Назначение
Автоматизированный измерительно-вычислительный комплекс для измерений радиотехнических характеристик антенн и полезной нагрузки автономно и в составе космических аппаратов ТМСА 049. 050. 00Д (далее - комплекс) предназначен для измерений радиотехнических характеристик антенн в диапазоне частот от 1,0 до 46,0 ГГц.
Описание
Принцип действия комплекса основан на измерении зависимостей коэффициента передачи от частоты и углов ориентации испытываемой антенны. Радиоколлиматор в ограниченной зоне обеспечивает условия распространения электромагнитного поля, соответствующие расположению испытываемой антенны в «дальней зоне» излучения. Система зеркал совместно с установленным в её фокусе облучателем радиоколлиматора, создаёт в рабочей зоне электромагнитное поле с равномерными амплитудным и фазовым распределениями. Рабочая зона представляет собой цилиндр, образующая которого перпендикулярна плоскости фазового фронта электромагнитного поля радиоколлиматора. Испытываемая антенна устанавливается в рабочей зоне на опорно-поворотное устройство (ОПУ) и подключается к измерительному порту векторного анализатора цепей с выносным смесителем, другой порт которого подключён к входу облучателя радиоколлиматора. Радиоколлиматор, являющийся электродинамически взаимной системой, обеспечивает измерения радиотехнических характеристик остронаправленных антенн в режимах излучения и приёма. Рабочий диапазон частот комплекса перекрывается путём использования комплекта рупорных облучателей.
Автоматизированный измерительно-вычислительный комплекс для измерений радиотехнических характеристик антенн и полезной нагрузки автономно и в составе космических аппаратов ТМСА 049. 050. 00Д состоит из следующих элементов:
- радиобезэховой экранированной камеры ТМ ЭК 42.0х28.3х18.0, предназначенной для обеспечения условия свободного пространства и радиоэкранирования внутреннего пространства;
- двухзеркального компенсированного радиоколлиматора ТМК 0914001 с рабочей зоной 08^12 м в комплекте с пьедесталами, предназначенного для создания равномерного амплитудного и фазового распределений электромагнитного поля в рабочей зоне;
- комплект позиционеров для облучателей и для измеряемого объекта в коллиматорном режиме (опорно-поворотное устройство) ТМП 0515002;
- радиочастотного оборудования из состава ТМ РО АРМ 0616003 (векторного анализатора цепей N5224A, генераторов сигналов Keysight MXG 5183B, блока промежуточной частоты 85309B, измерителя мощности 1914A с преобразователями измерительными 8487A и 8487D), размещённого в стойках и предназначенного для измерений параметров излучаемых и принимаемых радиосигналов;
- автоматизированного рабочего места оператора из состава ТМ РО АРМ 0616003, предназначенного для управления составными частями комплекса, обработки, визуализации и хранения результатов измерений;
- тали электрической цепной LK-DAM-10W, предназначенной для обеспечения установки и снятия крупногабаритных объектов;
- программно-алгоритмического обеспечения AAMS.
Общий вид составных частей комплекса приведен на рисунках 1 - 16.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа представлены на рисунках 8 и 9.

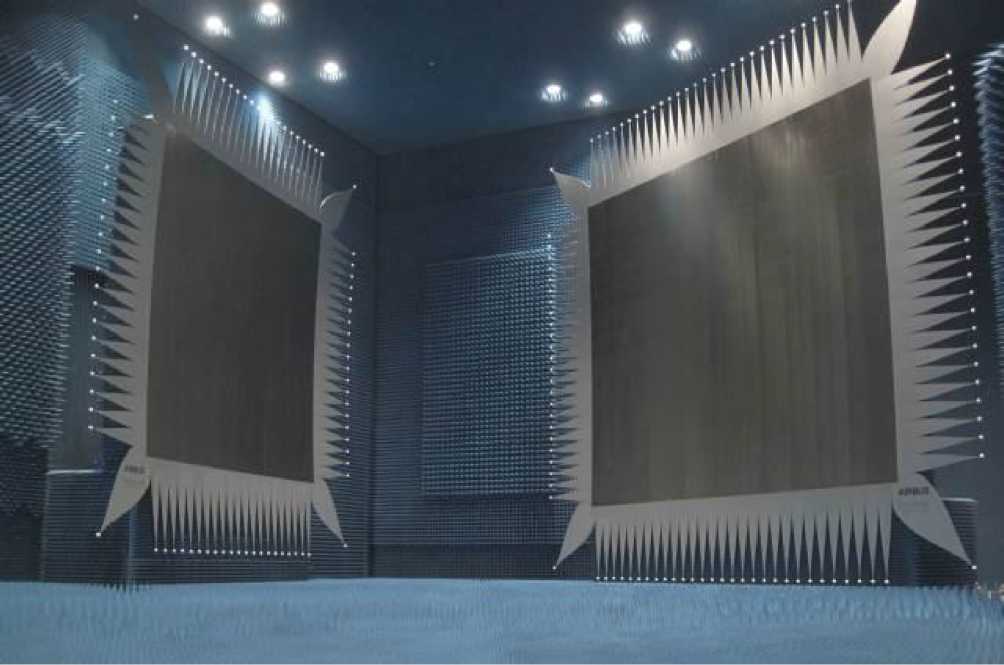

Рисунок 1 - Общий вид двухзеркального компенсированного радиоколлиматора
ТМК 0914001 в радиобезэховой экранированной камере ТМ ЭК 42.0х28.3х18.0

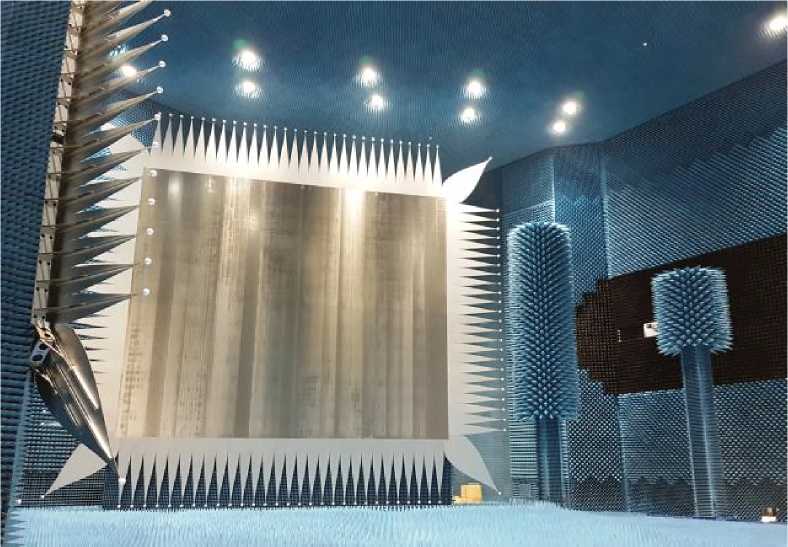

Рисунок 2 - Общий вид основного зеркала (по центру) и облучающей системы (справа) в радиобезэховой экранированной камере ТМ ЭК 42.0х28.3х18.0
Рисунок 3 - Общий вид позиционеров для облучателей из состава ТМП 0515002
Облучатель № 1 (LL-Band)
Облучатель № 2 (L-Band)
Облучатель № 3 (LS-Band)

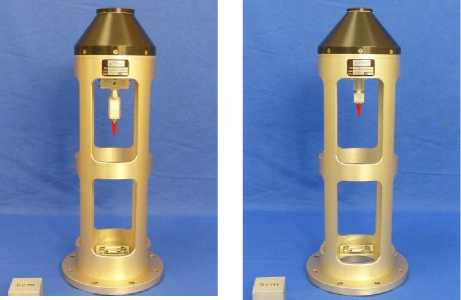

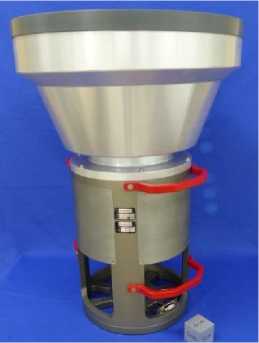

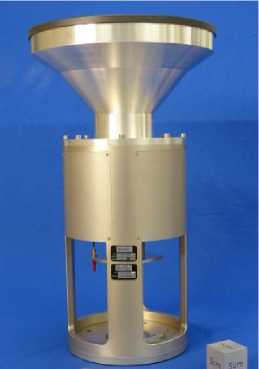

Рисунок 4 - Общий вид облучателей № 1-3 радиоколлиматора
Облучатель № 4 (US-Band)
Облучатель № 5
Облучатель № 6 Облучатель № 7
Облучатель № 8 (Ku-Band)
(C-Band)
Облучатель № 9
(K-Band)
(J-Band) (X-Band)
Облучатель № 10 Облучатель № 11
(Ka-Band) (Q-Band)

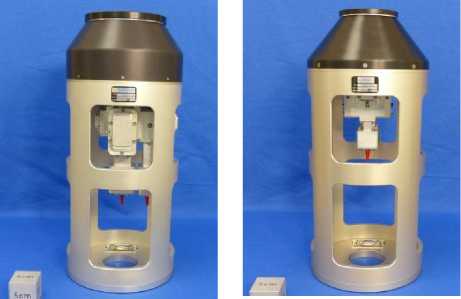

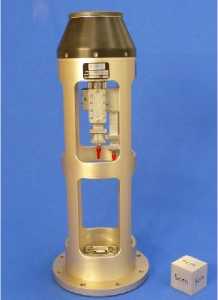

Рисунок 5 - Общий вид облучателей № 4-11 радиоколлиматора

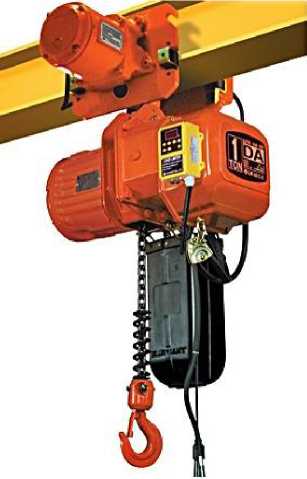

Рисунок 6 - Общий вид тали электрической цепной LK-DAM-10W

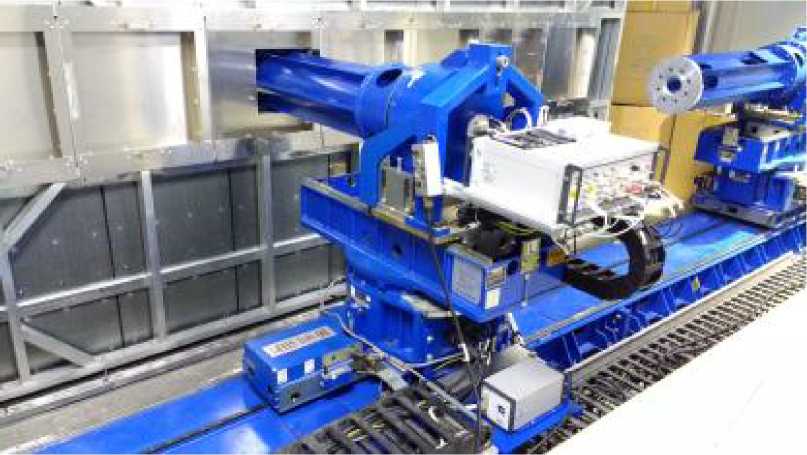

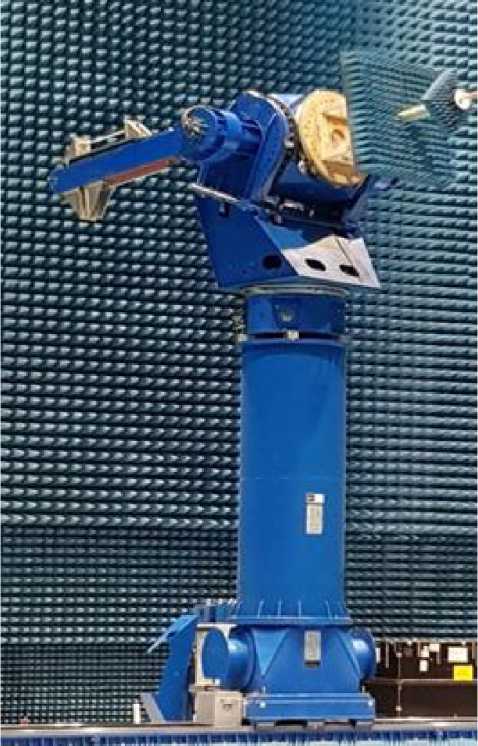

Рисунок 7 - Общий вид позиционера измеряемого объекта в коллиматорном режиме из состава ТМП 0515002 (опорно-поворотное устройство) в радиобезэховой экранированной камере ТМ ЭК 42.0х28.3х18.0
Место нанесения знака утверждения типа

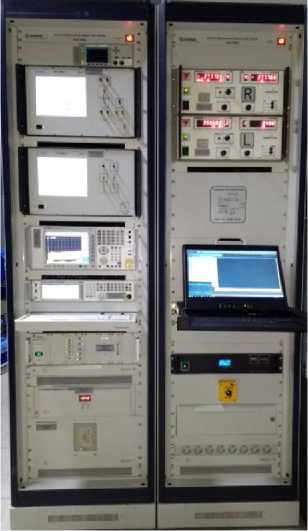

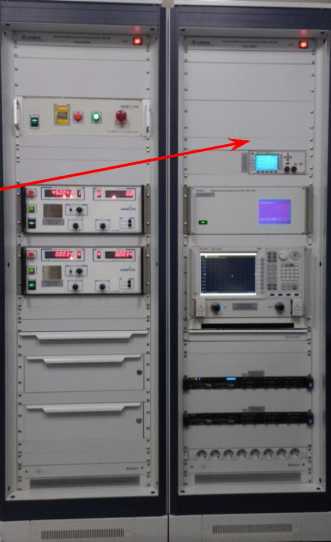

Рисунок 8 - Общий вид аппаратурных стоек с радиочастотным оборудованием (в центре) и
контроллерами позиционеров (по краям)
Места пломбировки от несанкционирова нного доступа

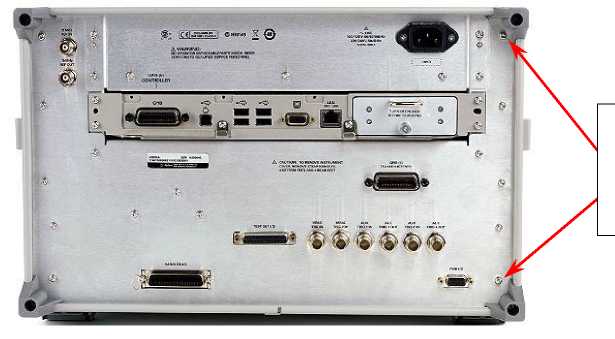

Рисунок 9 - Задняя панель векторного анализатора цепей N5224A

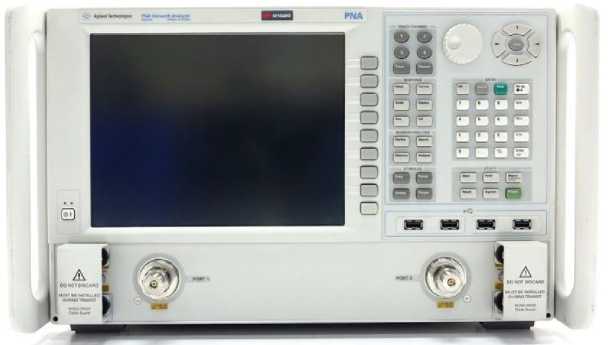

Рисунок 10 - Общий вид векторного анализатора цепей N5224A

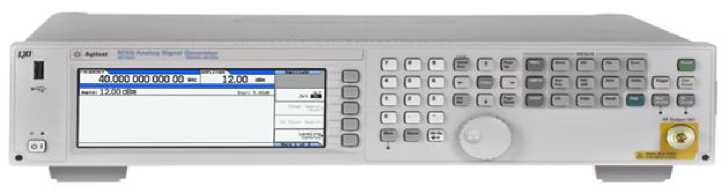

Рисунок 11 - Общий вид генератора сигналов Keysight MXG 5183B

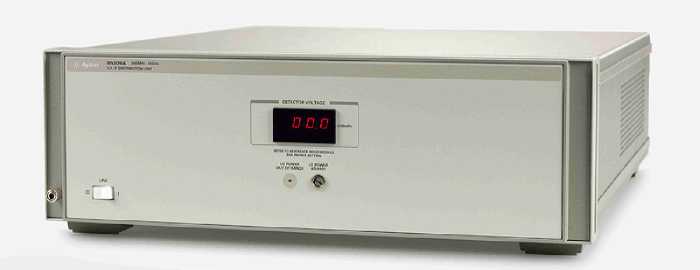

Рисунок 12 - Общий вид блока промежуточной частоты 85309B

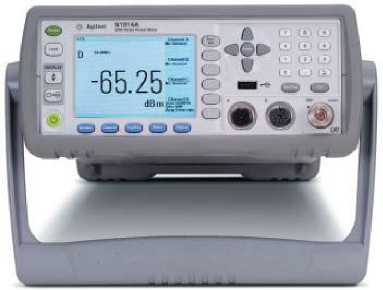

Рисунок 13 - Общий вид измерителя мощности 1914A, используемого совместно с преобразователями измерительными 8487A и 8487D
Датчик мощности
Рисунок 14 - Общий вид позиционера с установленным облучателем и подключенным
датчиком мощности

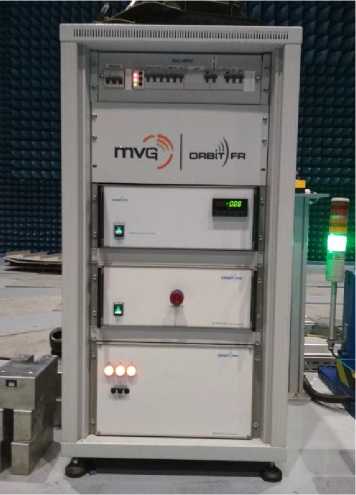

Рисунок 15 - Общий вид стойки контроллера опорно-поворотного устройства

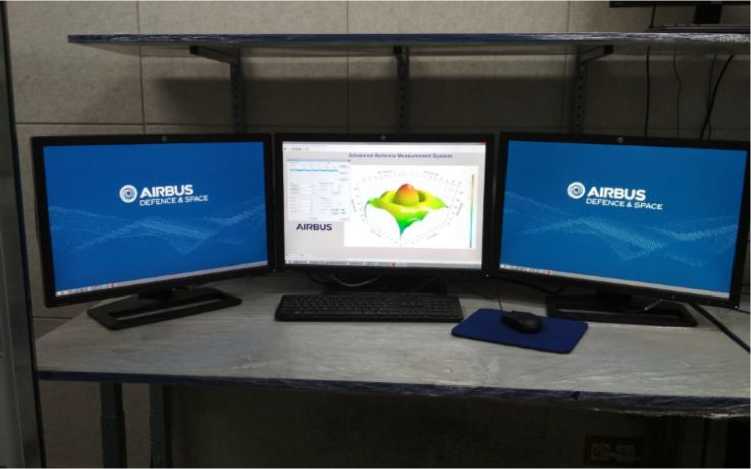

Рисунок 16 - Общий вид автоматизированного рабочего места оператора
Программное обеспечение
Программное обеспечение (ПО) комплекса осуществляет:
- управление элементами комплекса и процессом измерений;
- обработку результатов измерений и получение значений радиотехнических характеристик исследуемой антенны;
- представление радиотехнических характеристик исследуемой антенны в виде таблиц, графиков и диаграмм;
- хранение результатов измерений и радиотехнических характеристик исследуемой антенны.
У ровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
AAMS.exe |
Measurementcenter. exe |
ProviLab.exe |
|
Номер версии (идентификационный номер) ПО |
4.2.5.0 |
1.0 |
0.12.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
317D559D1C2278 063B754B38F9BE EB09 |
4537510F953EADB3E4 7F5F3250BC08A6 |
C20B9581F2A3D14F8 FB1D18F144C9CFA |
Технические характеристики
Метрологические характеристики представлены в таблицах 2-15. Основные технические характеристики представлены в таблице 16.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГц: облучатель 1 (LL-Band) |
от 1,0 до 1,47 включ. |
|
Продолжение таблицы 2 | ||||
|
облучатель 2 (L-Band) облучатель 3 (LS-Band) облучатель 4 (US-Band) облучатель 5 (C-Band) облучатель 6 (J-Band) облучатель 7 (X-Band) облучатель 8 (Ku-Band) облучатель 9 (K-Band) облучатель 10 (Ka-Band) облучатель 11 (Q-Band) |
от 1,47 до 2,15 включ. от 2,15 до 3,0 включ. от 3,0 до 4,2 включ. от 4,2 до 5,5 включ. от 5,5 до 8,2 включ. от 8,2 до 12,2 включ. от 12,2 до 18,0 включ. от 18,0 до 26,7 включ. от 26,7 до 40,0 включ. от 40,0 до 46,0 включ. | |||
|
Максимальный размер рабочей зоны (диаметр), м |
08 | |||
|
Неравномерность амплитудного ( ДА ) и фазового ( ДФ ) распределений1, 2), относительный уровень кроссполяризационной составляющей электромагнитного поля (К) в рабочей зоне, не более: | ||||
|
Диапазон частот, ГГц |
ДА, дБ |
ДФ , градус |
К, дБ | |
|
от 1,0 до 1,47 включ. (облучатель 1) |
3,0 |
30,0 |
-30,0 | |
|
от 1,47 до 2,15 включ. (облучатель 2) |
2,6 |
21,0 |
-33,0 | |
|
от 2,15 до 4,2 включ. (облучатели 3, 4) |
2,4 |
17,0 |
-36,0 | |
|
от 4,2 до 40,0 включ. (облучатели 5-10) |
2,0 |
17,0 |
-40,0 | |
|
от 40,0 до 46,0 включ. (облучатель 11) |
2,0 |
29,0 |
-38,0 | |
|
Пределы допускаемой ин (АДН) и (1 |
струментальной погрешности измерений уровней амплитудных эазовых (ФДН) диаграмм направленности (ДН): | |||
|
Диапазон частот, ГГц |
Уровень ДН, дБ, не менее |
Погрешность измерений3) | ||
|
АДН, дБ |
ФДН, градус | |||
|
от 1,0 до 40,0 включ. (облучатели 1-10) |
-15 -30 -45 -50 |
±0,1 ±0,2 ±0,3 ±0,4 |
±1,0 ±1,5 ±2,3 ±2,7 | |
|
от 40,0 до 46,0 включ. (облучатель 11) |
-15 -30 -35 -45 -50 |
±0,1 ±0,2 ±0,3 ±0,4 ±0,5 |
±1,0 ±1,5 ±2,3 ±2,7 ±3,3 | |
|
Пределы допускаемой погрешности измерений коэффициента усиления (КУ) антенн3) при погрешности КУ облучателя4, 5), дБ: в диапазоне частот от 1,0 до 2,15 ГГц включ. (облучатели 1 и 2) ±0,2 ±0,3 ±0,4 ±0,6 ±0,8 в диапазоне частот от 2,15 до 46 ГГц включ. (облучатели 3-11) ±0,2 ±0,3 |
±0,6 ±0,7 ±0,8 ±0,9 ±1,1 ±0,5 ±0,6 | |||
|
±0,4 |
±0,7 |
|
±0,6 |
±0,9 |
|
±0,8 |
±1,0 |
1)
2)
3)
4)
5)
- без учёта 5 % отсчётов, имеющих максимальное отклонение;
- при измерениях амплитудного и фазового распределений антенной с коэффициентом усиления не менее 10 дБ в диапазоне частот до 2,15 ГГц включ., не менее 15 дБ в диапазоне частот до 4,2 ГГц включ. и не менее 20 дБ в диапазоне частот свыше 4,2 ГГц;
- при минимальных размерах апертуры антенн, 1 (где 1 - длина волны, м):
в диапазоне частот от 1,0 до 1,47 ГГц - 5;
в диапазоне частот от 1,47 до 2,15 ГГц - 6;
в диапазоне частот от 2,15 до 3,0 ГГц - 8;
в диапазоне частот от 3,0 до 8,2 ГГц - 10;
в диапазоне частот от 8,2 до 18,0 ГГц - 15;
в диапазоне частот от 18,0 до 46,0 ГГц включ. - 20;
- для отношения сигнал/шум в максимуме измеряемой ДН не менее 60 дБ;
- при КСВН измеряемой антенны не более 1,5.
Таблица 3 - Пределы допускаемой погрешности измерений уровней амплитудных (АДН) и фазовых (ФДН) диаграмм направленности (ДН) в диапазоне частот от 1,0 до 1,47 ГГц включ.
(облучатель 1)
|
Размер апертуры2), м |
Уровень ДН дБ, не менее |
Пределы допускаемой погрешности измерений уровней АДН (ФДН)1), дБ (градус) | ||
|
единичного измерения |
измерений с усреднением3) | |||
|
В секторе углов [-30,0, +30,0] градуса | ||||
|
-5 -10 -15 -20 -25 -30 |
±0,6 (±3,9) ±1,0 (±6,6) ±1,5 (±11,0) ±2,5 (±18,5) ±4,0 (±30,3) - |
±0,3 (±2,3) ±0,6 (±3,8) ±0,9 (±6,0) ±1,4 (±10,0) ±2,3 (±16,9) ±3,7 (±27,7) | ||
|
В секторе углов [-60,0, |
-30,0) и |
'+30,0, +60,0] градуса | ||
|
от 1,0 до 2,0 включ. |
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 |
±0,3 (±2,0) ±0,5 (±3,2) ±0,7 (±5,0) ±1,2 (±8,2) ±1,9 (±13,8) ±3,1 (±22,9) ±4,8 (±36,4) - |
±0,2 (±1,3) ±0,3 (±2,0) ±0,4 (±2,9) ±0,7 (±4,6) ±1,1 (±7,6) ±1,8 (±12,6) ±2,8 (±21,1) ±4,5 (±33,8) | |
|
В секторе углов [-90,0, |
-60,0) и |
'+60,0, +90,0] градуса | ||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 |
±0,2 (±0,9) ±0,2 (±1,2) ±0,2 (±1,5) ±0,3 (±2,1) ±0,5 (±3,1) ±0,7 (±4,7) ±1,1 (±7,7) ±1,8 (±12,7) |
±0,2 (±0,8) ±0,2 (±1,1) ±0,2 (±1,3) ±0,3 (±1,8) ±0,4 (±2,6) ±0,6 (±3,8) ±0,9 (±6,1) ±1,4 (±10,1) | ||
\
|
-45 -50 |
±2,8 (±21,1) ±4,4 (±33,6) |
±2,3 (±16,8) ±3,6 (±27,4) | |
|
В секторе углов [-18,0, +18,0] градуса | |||
|
-5 - 10 - 15 - 20 - 25 - 30 |
±0,6 (±3,9) ±1,0 (±6,6) ±1,5 (±11,0) ±2,5 (±18,5) ±4,0 (±30,3) - |
±0,3 (±2,3) ±0,6 (±3,8) ±0,9 (±6,0) ±1,4 (±10,0) ±2,3 (±16,9) ±3,7 (±27,7) | |
|
В секторе углов [-36,0, -18,0) и |
'+18,0, +36,0] градуса | ||
|
св. 2,0 до 4,0 включ. |
-5 - 10 - 15 - 20 - 25 - 30 - 35 |
±0,4 (±0,2) ±0,6 (±0,5) ±1,0 (±0,8) ±1,6 (±1,4) ±2,5 (±2,4) ±4,0 (±4,0) - |
±0,2 (±1,6) ±0,4 (±2,5) ±0,6 (±3,8) ±0,9 (±6,1) ±1,4 (±10,2) ±2,3 (±17,0) ±3,7 (±28,0) |
|
В секторе углов [-90,0, -36,0) и |
^+36,0, +90,0] градуса | ||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 - 45 |
±0,2 (±1,3) ±0,3 (±2,1) ±0,4 (±3,0) ±0,7 (±4,7) ±1,1 (±7,4) ±1,7 (±12,6) ±2,8 (±21,0) ±4,5 (±33,8) - |
±0,2 (±1,1) ±0,2 (±1,6) ±0,3 (±2,2) ±0,5 (±3,3) ±0,8 (±5,3) ±1,2 (±8,6) ±2,0 (±14,3) ±3,2 (±23,7) ±4,9 (±37,4) | |
|
В секторе углов [-9,0, +9,0] градуса | |||
|
-5 -10 -15 -20 -25 |
±0,9 (±6,4) ±1,5 (±11,0) ±2,5 (±18,4) ±4,0 (±30,2) - |
±0,5 (±3,6) ±0,9 (±6,0) ±1,4 (±9,9) ±2,3 (±16,7) ±3,7 (±27,6) | |
|
В секторе углов [-18,0, -9,0) и |
'+9,0, +18,0] градуса | ||
|
св. 4,0 до 6,0 включ. |
-5 - 10 - 15 - 20 - 25 - 30 |
±0,4 (±2,7) ±0,7 (±4,5) ±1,0 (±7,3) ±1,7 (±12,3) ±2,8 (±20,6) ±4,4 (±33,2) |
±0,3 (±2,3) ±0,6 (±3,8) ±0,9 (±6,0) ±1,4 (±10,0) ±2,3 (±16,9) ±3,7 (±27,7) |
|
В секторе углов [-90,0, -18,0) и |
'+18,0, +90,0] градуса | ||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 |
±0,3 (±2,0) ±0,5 (±3,2) ±0,7 (±5,0) ±1,2 (±8,2) ±1,8 (±13,8) ±3,1 (±22,9) ±4,8 (±36,4) |
±0,2 (±1,6) ±0,4 (±2,5) ±0,6 (±3,8) ±0,9 (±6,1) ±1,4 (±10,2) ±2,3 (±17,0) ±3,7 (±28,0) | |
|
В секторе углов [-6,0, +6,0] градуса | |||
|
-5 -10 -15 -20 -25 |
±1,4 (±9,7) ±2,3 (±16,6) ±3,6 (±27,4) - - |
±0,7 (±4,8) ±1,2 (±8,1) ±1,9 (±13,5) ±3,0 (±22,6) ±4,8 (±36,2) | |
|
В секторе углов [-12,0, -6,0) и |
'+6,0, +12,0] градуса | ||
|
св. 6,0 до 8,0 включ. |
-5 - 10 - 15 - 20 - 25 - 30 |
±0,6 (±3,9) ±1,0 (±6,6) ±1,5 (±11,0) ±2,5(±18,5) ±4,0 (±30,3) - |
±0,3 (±2,3) ±0,6 (±3,8) ±0,9 (±6,0) ±1,4 (±10,0) ±2,3 (±16,9) ±3,7 (±27,7) |
|
В секторе углов [-90,0, -12,0) и |
'+12,0, +90,0] градуса | ||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 |
±0,3 (±1,8) ±0,4 (±2,9) ±0,7 (±4,5) ±1,1 (±7,4) ±1,7 (±12,5) ±2,8 (±20,8) ±4,4 (±33,5) |
±0,2 (±1,5) ±0,3 (±2,3) ±0,5 (±3,5) ±0,8 (±5,6) ±1,3 (±9,2) ±2,1 (±15,4) ±3,4 (±25,5) | |
1)
2)
3)
Таблица 4 - Пределы допускаемой погрешности измерений уровней амплитудных (АДН) и фазовых (ФДН) диаграмм направленности (ДН) в диапазоне частот от 1,47 до 2,15 ГГц включ.
(облучатель 2)
|
Размер апертуры2), м |
Уровень ДН, дБ, не менее |
Пределы допускаемой погрешности измерений уровней АДН (ФДН)1), дБ (градус) | |
|
единичного измерения |
измерений с усреднением3) | ||
|
до 1,0 включ. |
В секторе углов [-24,5, +24,5] градуса | ||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 |
±0,3 (±1,8) ±0,4 (±3,0) ±0,7 (±4,6) ±1,1 (±7,5) ±1,7 (±12,3) ±2,8 (±20,7) ±4,4 (±33,4) - |
±0,2 (±1,3) ±0,3 (±2,0) ±0,4 (±2,8) ±0,6 (±4,3) ±1,0 (±6,7) ±1,6 (±11,4) ±2,6 (±19,1) ±4,1 (±31,1) | |
|
В секторе углов [-49,0, -24,5) и (+24,5, +49,0] градуса | |||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 |
±0,2 (±1,0) ±0,2 (±1,5) ±0,3 (±1,9) ±0,4 (±2,7) ±0,6 (±3,9) ±0,9 (±6,4) ±1,5 (±10,8) |
±0,2 (±0,8) ±0,2 (±1,2) ±0,2 (±1,4) ±0,3 (±2,0) ±0,4 (±2,5) ±0,6 (±4,0) ±0,9 (±6,5) | |
|
-40 |
±2,5 (±18,1) |
±1,5 (±10,9) | |
|
-45 |
±3,9 (±29,3) |
±2,5 (±18,1) | |
|
-50 |
- |
±3,9 (±29,3) | |
|
В секторе углов [-90,0, -49,0) и |
(+49,0, +90,0] градуса | ||
|
-5 |
±0,2 (±0,9) |
±0,2 (±0,8) | |
|
-10 |
±0,2 (±1,3) |
±0,2 (±1,2) | |
|
-15 |
±0,2 (±1,5) |
±0,2 (±1,4) | |
|
-20 |
±0,3 (±2,2) |
±0,3 (±1,9) | |
|
-25 |
±0,4 (±2,9) |
±0,4 (±2,4) | |
|
-30 |
±0,7 (±4,6) |
±0,6 (±3,8) | |
|
-35 |
±1,1 (±7,6) |
±0,9 (±6,1) | |
|
-40 |
±1,8 (±12,8) |
±1,4 (±10,1) | |
|
-45 |
±2,8 (±21,1) |
±2,3 (±16,8) | |
|
-50 |
±4,4 (±33,6) |
±3,6 (±27,4) | |
|
В секторе углов [-24,5, +24,5] градуса | |||
|
-5 |
±0,5 (±3,6) |
±0,3 (±2,1) | |
|
-10 |
±0,9 (±6,1) |
±0,5 (±3,4) | |
|
-15 |
±1,4 (±10,0) |
±0,8 (±5,3) | |
|
-20 |
±2,3 (±16,8) |
±1,2 (±8,7) | |
|
-25 |
±3,6 (±27,5) |
±2,0 (±14,3) | |
|
-30 |
- |
±3,2 (±24,0) | |
|
-35 |
- |
±5,0 (±37,9) | |
|
В секторе углов [-49,0, -24,5) и |
(+24,5, +49,0] градуса | ||
|
-5 |
±0,2 (±1,3) |
±0,2 (±1,0) | |
|
-10 |
±0,3 (±2,1) |
±0,2 (±1,5) | |
|
-15 |
±0,4 (±3,0) |
±0,3 (±2,0) | |
|
-20 |
±0,7 (±4,7) |
±0,4 (±2,9) | |
|
св. 1,0 до 2,0 включ. |
-25 -30 -35 |
±1,1 (±7,4) ±1,7 (±12,6) ±2,8 (±21,0) |
±0,6 (±4,3) ±1,0 (±7,1) ±1,6 (±11,8) |
|
-40 |
±4,5 (±33,8) |
±2,7 (±19,8) | |
|
-45 |
- |
±4,2 (±31,9) | |
|
В секторе углов [-90,0, -49,0) и |
(+49,0, +90,0] градуса | ||
|
-5 |
±0,2 (±0,9) |
±0,2 (±0,9) | |
|
-10 |
±0,2 (±1,4) |
±0,2 (±1,3) | |
|
-15 |
±0,2 (±1,6) |
±0,2 (±1,5) | |
|
-20 |
±0,3 (±2,4) |
±0,3 (±2,1) | |
|
-25 |
±0,5 (±3,2) |
±0,4 (±2,7) | |
|
-30 |
±0,8 (±5,2) |
±0,6 (±4,3) | |
|
-35 |
±1,2 (±8,6) |
±1,0 (±7,0) | |
|
-40 |
±2,0 (±14,5) |
±1,6 (±11,8) | |
|
-45 |
±3,2 (±23,8) |
±2,6 (±19,5) | |
|
-50 |
±4,9 (±37,4) |
±4,1 (±31,4) | |
|
В секторе углов [-12,2, +12,2] градуса | |||
|
-5 |
±0,5 (±3,6) |
±0,3 (±2,1) | |
|
св. 2,0 до 4,0 |
-10 |
±0,9 (±6,1) |
±0,5 (±3,4) |
|
включ. |
-15 -20 |
±1,4 (±10,0) ±2,3(±16,8) |
±0,8 (±5,3) ±1,2 (±8,7) |
|
-25 |
±3,6 (±27,5) |
±2,0 (±14,3) | |
|
-30 |
- |
±3,2 (±24,0) | |
|
-35 |
- |
±5,0 (±37,9) | |
|
В секторе углов [-24,4, -12,2) и |
(+12,2, +24,4] градуса | ||
|
-5 |
±0,3 (±2,3) |
±0,2 (±1,5) | |
|
-10 |
±0,6 (±3,8) |
±0,3 (±2,3) | |
|
-15 |
±0,9 (±6,1) |
±0,5 (±3,3) | |
|
-20 |
±1,4 (±10,1) |
±0,8 (±5,4) | |
|
-25 |
±2,3 (±16,7) |
±1,2 (±8,5) | |
|
-30 |
±3,7 (±27,7) |
±2,0 (±14,4) | |
|
-35 |
- |
±3,2 (±24,0) | |
|
-40 |
- |
±5,0 (±38,0) | |
|
В секторе углов [-90,0, -24,4) и |
(+24,4, +90,0] градуса | ||
|
-5 |
±0,2 (±1,3) |
±0,2 (±1,1) | |
|
-10 |
±0,3 (±2,0) |
±0,2 (±1,7) | |
|
-15 |
±0,4 (±2,8) |
±0,3 (±2,2) | |
|
-20 |
±0,6 (±4,3) |
±0,5 (±3,4) | |
|
-25 |
±1,0 (±6,7) |
±0,7 (±5,1) | |
|
-30 |
±1,6 (±11,4) |
±1,2 (±8,5) | |
|
-35 |
±2,6 (±19,1) |
±2,0 (±14,3) | |
|
-40 |
±4,1 (±31,1) |
±3,2 (±23,8) | |
|
-45 |
- |
±4,9 (±37,4) | |
|
В секторе углов [-6,1, +6,1] градуса | |||
|
-5 |
±0,6 (±4,3) |
±0,3 (±2,5) | |
|
-10 |
±1,1 (±7,4) |
±0,6 (±4,2) | |
|
-15 |
±1,7 (±12,2) |
±1,0 (±6,7) | |
|
-20 |
±2,8 (±20,6) |
±1,6 (±11,2) | |
|
-25 |
±4,4 (±33,1) |
±2,5 (±18,5) | |
|
-30 |
- |
±4,0 (±30,4) | |
|
В секторе углов [-12,2, -6,1) и |
(+6,1, +12,2] градуса | ||
|
-5 |
±0,4 (±3,0) |
±0,3 (±1,8) | |
|
-10 |
±0,7 (±5,0) |
±0,4 (±3,0) | |
|
-15 |
±1,2 (±8,1) |
±0,7 (±4,6) | |
|
св. 4,0 до 8,0 |
-20 |
±1,9 (±13,7) |
±1,1 (±7,5) |
|
включ. |
-25 |
±3,0 (±22,6) |
±1,7 (±12,3) |
|
-30 |
±4,8 (±36,2) |
±2,8 (±20,7) | |
|
-35 |
- |
±4,4 (±33,4) | |
|
В секторе углов [-90, -12,2) и |
(+12,2, +90] градуса | ||
|
-5 |
±0,3 (±1,8) |
±0,2 (±1,5) | |
|
-10 |
±0,4 (±3,0) |
±0,3 (±2,3) | |
|
-15 |
±0,7 (±4,6) |
±0,5 (±3,3) | |
|
-20 |
±1,1 (±7,5) |
±0,8 (±5,4) | |
|
-25 |
±1,7 (±12,3) |
±1,2 (±8,5) | |
|
-30 |
±2,8 (±20,7) |
±2,0 (±14,4) | |
|
-35 |
±4,4 (±33,4) |
±3,2 (±24,0) | |
|
-40 |
- |
±5,0 (±38,0) | |
1)
2)
3)
Таблица 5 - Пределы допускаемой погрешности измерений уровней амплитудных (АДН) и фазовых (ФДН) диаграмм направленности (ДН) в диапазоне частот от 2,15 до 3,0 ГГц включ.
(облучатель 3)
|
Размер апертуры2), м |
Уровень ДН, дБ, не менее |
Пределы допускаемой погрешности измерений уровней АДН (ФДН)1), дБ (градус) | |
|
единичного измерения |
измерений с усреднением3) | ||
|
В секторе углов [-16,7, +16,7] градуса | |||
|
-5 |
±0,3 (±2,0) |
±0,2 (±1,3) | |
|
-10 |
±0,5 (±3,2) |
±0,3 (±2,0) | |
|
-15 |
±0,7 (±4,9) |
±0,4 (±2,8) | |
|
-20 |
±1,2 (±8,2) |
±0,7 (±4,6) | |
|
-25 |
±1,9 (±13,7) |
±1,1 (±7,6) | |
|
-30 |
±3,1 (±22,8) |
±1,7 (±12,6) | |
|
-35 |
±4,8 (±36,4) |
±2,8 (±21,0) | |
|
-40 |
- |
±4,4 (±33,8) | |
|
В секторе углов [-33,4, -16,7) и (+16,7, +33,4] градуса | |||
|
-5 |
±0,2 (±0,9) |
±0,2 (±0,9) | |
|
-10 |
±0,2 (±1,4) |
±0,2 (±1,3) | |
|
-15 |
±0,3 (±1,6) |
±0,2 (±1,5) | |
|
-20 |
±0,4 (±2,4) |
±0,3 (±2,1) | |
|
-25 |
±0,6 (±3,2) |
±0,4 (±2,7) | |
|
до 1,0 включ. |
-30 |
±1,0 (±5,2) |
±0,6 (±4,3) |
|
-35 |
±1,6 (±8,6) |
±1,0 (±7,0) | |
|
-40 |
±2,7 (±14,5) |
±1,6 (±11,8) | |
|
-45 |
±4,2 (±23,8) |
±2,6 (±19,5) | |
|
-50 |
- |
±4,1 (±31,4) | |
|
В секторе углов [-90,0, -33,4) и (+33,4, +90,0] градуса | |||
|
-5 |
±0,2 (±0,9) |
±0,2 (±0,8) | |
|
-10 |
±0,2 (±1,2) |
±0,2 (±1,1) | |
|
-15 |
±0,2 (±1,4) |
±0,2 (±1,2) | |
|
-20 |
±0,3 (±2,0) |
±0,3 (±1,8) | |
|
-25 |
±0,4 (±3,0) |
±0,4 (±2,5) | |
|
-30 |
±0,7 (±4,6) |
±0,6 (±3,8) | |
|
-35 |
±1,1 (±7,5) |
±0,9 (±6,0) | |
|
-40 |
±1,8 (±12,7) |
±1,4 (±10,0) | |
|
-45 |
±2,8 (±21,0) |
±2,3 (±16,7) | |
|
-50 |
±4,4 (±33,6) |
±3,6 (±27,3) | |
|
В секторе углов [-16,7, +16,7] градуса | |||
|
-5 |
±0,4 (±3,0) |
±0,3 (±1,8) | |
|
-10 |
±0,7 (±4,9) |
±0,4 (±2,9) | |
|
-15 |
±1,1 (±8,0) |
±0,6 (±4,4) | |
|
-20 |
±1,9 (±13,5) |
±1,0 (±7,3) | |
|
-25 |
±3,0 (±22,7) |
±1,7 (±12,3) | |
|
св. 1,0 до 2,0 |
-30 |
±4,8 (±36,1) |
±2,8 (±20,5) |
|
включ. |
-35 |
- |
±4,4 (±33,2) |
|
В секторе углов [-33,4, -16,7) и (+16,7, +33,4] градуса | |||
|
-5 |
±0,2 (±1,5) |
±0,2 (±1,1) | |
|
-10 |
±0,3 (±2,2) |
±0,2 (±1,6) | |
|
-15 |
±0,5 (±3,2) |
±0,3 (±2,1) | |
|
-20 |
±0,8 (±5,2) |
±0,5 (±3,2) | |
|
-25 |
±1,2 (±8,6) |
±0,7 (±5,1) | |
|
-30 -35 -40 -45 |
±2,0 (±14,4) ±3,2 (±24,0) ±5,0 (±37,9) - |
±1,2 (±8,2) ±1,9 (±13,8) ±3,1 (±23,1) ±4,8 (±36,7) | ||
|
В секторе углов [-90,0, - |
33,4) и (+33,4, +90,0] градуса | |||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 - 45 - 50 |
±0,2 (±0,9) ±0,2 (±1,2) ±0,2 (±1,3) ±0,3 (±1,9) ±0,4 (±2,9) ±0,6 (±4,3) ±1,0 (±7,0) ±1,6 (±11,8) ±2,7 (±19,7) ±4,2 (±31,8) |
±0,2 (±0,8) ±0,2 (±1,1) ±0,2 (±1,2) ±0,2 (±1,6) ±0,3 (±2,3) ±0,5 (±3,4) ±0,8 (±5,4) ±1,3 (±9,0) ±2,1 (±15,0) ±3,3 (±24,8) | ||
|
В секторе углов [-8,4, +8,4] градуса | ||||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 |
±0,5 (±3,3) ±0,8 (±5,4) ±1,3 (±8,8) ±2,1 (±15,0) ±3,3 (±25,0) - - |
±0,3 (±2,0) ±0,5 (±3,1) ±0,7 (±4,8) ±1,2 (±8,1) ±1,9 (±13,6) ±3,0 (±22,7) ±4,8 (±36,2) | ||
|
В секторе углов [-16,8, |
-8,4) и (+8,4, +16,8] градуса | |||
|
св. 2,0 до 4,0 включ. |
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 |
±0,3 (±2,0) ±0,5 (±3,3) ±0,7 (±5,1) ±1,2 (±8,5) ±2,0 (±14,3) ±3,2 (±23,8) ±5,0 (±37,7) - |
±0,2 (±1,4) ±0,3 (±2,2) ±0,4 (±2,9) ±0,7 (±4,7) ±1,1 (±7,8) ±1,8 (±13,0) ±2,9 (±21,7) ±4,6 (±34,9) | |
|
В секторе углов [-90,0, - |
16,8) и (+16,8, +90,0] градуса | |||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 - 45 - 50 |
±0,2 (±0,9) ±0,2 (±1,2) ±0,2 (±1,3) ±0,3 (±1,9) ±0,4 (±2,9) ±0,6 (±4,3) ±1,0 (±7,0) ±1,6 (±11,8) ±2,7 (±19,7) ±4,2 (±31,8) |
±0,2 (±0,8) ±0,2 (±1,1) ±0,2 (±1,2) ±0,2 (±1,6) ±0,3 (±2,3) ±0,5 (±3,4) ±0,8 (±5,4) ±1,3 (±9,0) ±2,1 (±15,0) ±3,3 (±24,8) | ||
|
В секторе углов [-4,2, +4,2] градуса | ||||
|
св. 4,0 до 8,0 включ. |
-5 - 10 - 15 - 20 - 25 - 30 |
±0,6 (±3,9) ±0,9 (±6,6) ±1,5 (±10,9) ±2,5 (±18,4) ±4,0 (±30,2) - |
±0,3 (±2,3) ±0,5 (±3,7) ±0,9 (±5,9) ±1,4 (±9,9) ±2,3 (±16,7) ±3,6 (±27,5) | |
|
В секторе углов [-8,4, -4,2) и (+4,2, +8,4] градуса | |||
|
-5 |
±0,3 (±2,3) |
±0,2 (±1,5) | |
|
-10 |
±0,5 (±3,7) |
±0,3 (±2,3) | |
|
-15 |
±0,9 (±5,9) |
±0,5 (±3,3) | |
|
-20 |
±1,4 (±9,9) |
±0,8 (±5,4) | |
|
-25 |
±2,3 (±16,7) |
±1,2 (±8,5) | |
|
-30 |
±3,6 (±27,5) |
±2,0 (±14,4) | |
|
-35 |
- |
±3,2 (±24,0) | |
|
-40 |
- |
±5,0 (±38,0) | |
|
В секторе углов [-90,0, -8,4) и (+8,4, +90,0] градуса | |||
|
-5 |
±0,2 (±1,6) |
±0,2 (±1,3) | |
|
-10 |
±0,4 (±2,5) |
±0,3 (±2,0) | |
|
-15 |
±0,5 (±3,6) |
±0,4 (±2,8) | |
|
-20 |
±0,9 (±6,0) |
±0,7 (±4,5) | |
|
-25 |
±1,4 (±10,0) |
±1,1 (±7,4) | |
|
-30 |
±2,3 (±16,8) |
±1,7 (±12,3) | |
|
-35 |
±3,7 (±27,6) |
±2,8 (±20,7) | |
|
-40 |
- |
±4,4 (±33,4) | |
1)
2)
3)
Таблица 6 - Пределы допускаемой погрешности измерений уровней амплитудных (АДН) и фазовых (ФДН) диаграмм направленности (ДН) в диапазоне частот от 3,0 до 4,2 ГГц включ.
(облучатель 4)
|
Размер апертуры2), м |
Уровень ДН, дБ, не менее |
Пределы допускаемой погрешности измерений уровней АДН (ФДН)1), дБ (градус) | |
|
единичного измерения |
измерений с усреднением3) | ||
|
В секторе углов [-12,0, +12,0] градуса | |||
|
-5 |
±0,2 (±1,7) |
±0,2 (±1,2) | |
|
-10 |
±0,4 (±2,7) |
±0,3 (±1,8) | |
|
-15 |
±0,6 (±4,1) |
±0,4 (±2,5) | |
|
-20 |
±1,0 (±6,7) |
±0,6 (±3,9) | |
|
-25 |
±1,6 (±11,2) |
±0,9 (±6,2) | |
|
-30 |
±2,5 (±18,7) |
±1,4 (±10,3) | |
|
-35 |
±4,0 (±30,6) |
±2,4 (±17,3) | |
|
-40 |
- |
±3,8 (±28,4) | |
|
до 1,0 включ. |
В секторе углов [-24,0, -12,0) и |
(+12,0, +24,0] градуса | |
|
-5 |
±0,2 (±1,1) |
±0,2 (±0,9) | |
|
-10 |
±0,2 (±1,6) |
±0,2 (±1,2) | |
|
-15 |
±0,3 (±2,1) |
±0,2 (±1,5) | |
|
-20 |
±0,5 (±3,3) |
±0,3 (±2,2) | |
|
-25 |
±0,8 (±5,2) |
±0,5 (±3,2) | |
|
-30 |
±1,2 (±8,5) |
±0,7 (±5,0) | |
|
-35 |
±2,0 (±14,2) |
±1,2 (±8,2) | |
|
-40 |
±3,2 (±23,7) |
±1,9 (±13,8) | |
|
-45 |
±4,9 (±37,7) |
±3,1 (±22,8) | |
|
-50 |
- |
±4,8 (±36,1) | |
|
В секторе углов [-90,0, -24,0) и (+24,0, +90,0] градуса | ||||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 - 45 - 50 |
±0,2 (±0,9) ±0,2 (±1,3) ±0,2 (±1,6) ±0,3 (±2,3) ±0,5 (±3,4) ±0,8 (±5,3) ±1,2 (±8,8) ±2,0 (±14,8) ±3,2 (±24,4) ±5,0 (±38,1) |
±0,2 (±0,9) ±0,2 (±1,2) ±0,2 (±1,4) ±0,3 (±2,0) ±0,4 (±2,8) ±0,6 (±4,3) ±1,0 (±7,0) ±1,6 (±11,7) ±2,6 (±19,5) ±4,1 (±31,3) | ||
|
В секторе углов [-12,0, +12,0] градуса | ||||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 |
±0,3 (±2,0) ±0,5 (±3,2) ±0,7 (±4,9) ±1,2 (±8,2) ±1,9 (±13,7) ±3,1 (±22,8) ±4,8 (±36,4) - |
±0,2 (±1,3) ±0,3 (±2,0) ±0,4 (±2,9) ±0,7 (±4,6) ±1,1 (±7,5) ±1,7 (±12,5) ±2,8 (±21,0) ±4,5 (±33,8) | ||
|
В секторе углов [-24,0, |
-12,0) и |
(+12,0, +24,0] градуса | ||
|
св. 1,0 до 2,0 включ. |
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 - 45 |
±0,2 (±1,5) ±0,3 (±2,3) ±0,5 (±3,3) ±0,8 (±5,4) ±1,2 (±8,5) ±2,0 (±14,4) ±3,2 (±24,0) ±5,0 (±38,0) - |
±0,2 (±1,1) ±0,2 (±1,6) ±0,3 (±2,1) ±0,5 (±3,3) ±0,8 (±5,2) ±1,2 (±8,5) ±2,0 (±14,2) ±3,2 (±23,7) ±4,9 (±37,7) | |
|
В секторе углов [-90,0, |
-24,0) и |
(+24,0, +90,0] градуса | ||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 - 45 |
±0,2 (±1,1) ±0,2 (±1,5) ±0,3 (±2,0) ±0,5 (±3,1) ±0,7 (±4,8) ±1,1 (±7,7) ±1,8 (±12,9) ±2,9 (±21,6) ±4,5 (±34,5) |
±0,2 (±1,0) ±0,2 (±1,3) ±0,2 (±1,7) ±0,4 (±2,5) ±0,5 (±3,7) ±0,9 (±5,8) ±1,4 (±9,8) ±2,2 (±16,5) ±3,6 (±27,0) | ||
|
В секторе углов [-6,0, +6,0] градуса | ||||
|
св. 2,0 до 4,0 включ. |
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 |
±0,3 (±2,3) ±0,6 (±3,8) ±0,9 (±6,0) ±1,4 (±10,0) ±2,3 (±16,8) ±3,7 (±27,7) - - |
±0,2 (±1,5) ±0,3 (±2,3) ±0,5 (±3,3) ±0,8 (±5,4) ±1,2 (±8,5) ±2,0 (±14,4) ±3,2 (±24,0) ±5,0 (±38,0) | |
|
В секторе углов [-12,0, -6,0) и (+6,0, +12,0] градуса | |||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 - 45 |
±0,2 (±1,4) ±0,3 (±2,2) ±0,5 (±3,1) ±0,7 (±5,1) ±1,2 (±8,3) ±1,9 (±13,8) ±3,1 (±23,1) ±4,8 (±36,7) - |
±0,2 (±1,1) ±0,2 (±1,5) ±0,3 (±2,0) ±0,5 (±3,1) ±0,7 (±4,8) ±1,1 (±7,7) ±1,8 (±12,9) ±2,9 (±21,6) ±4,5 (±34,5) | |
|
В секторе углов [-90,0, -12,0) и (+12,0, +90,0] градуса | |||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 - 45 |
±0,2 (±1,1) ±0,3 (±1,8) ±0,4 (±2,5) ±0,6 (±3,9) ±0,9 (±6,2) ±1,4 (±10,3) ±2,4 (±17,3) ±3,8 (±28,4) - |
±0,2 (±1,1) ±0,2 (±1,5) ±0,2 (±2,0) ±0,5 (±3,1) ±0,7 (±4,8) ±1,1 (±7,7) ±1,8 (±12,9) ±2,9 (±21,6) ±4,5 (±34,5) | |
|
св. 4,0 до 8,0 включ. |
В секторе углов [-3,0, +3,0] градуса | ||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 |
±0,4 (±0,2) ±0,6 (±0,5) ±1,0 (±0,8) ±1,6 (±1,4) ±2,5 (±2,4) ±4,0 (±4,0) - |
±0,2 (±1,6) ±0,4 (±2,5) ±0,6 (±3,8) ±0,9 (±6,1) ±1,4 (±10,2) ±2,3 (±17,0) ±3,7 (±28,0) | |
|
В секторе углов [-6,0, -3,0) и (+3,0, +6,0] градуса | |||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 |
±0,3 (±2,3) ±0,6 (±3,8) ±0,9 (±6,0) ±1,4 (±10,0) ±2,3 (±16,8) ±3,7 (±27,7) - - |
±0,2 (±1,5) ±0,3 (±2,2) ±0,5 (±3,3) ±0,8 (±5,3) ±1,2 (±8,7) ±2,0 (±14,6) ±3,2 (±24,2) ±5,0 (±38,2) | |
|
В секторе углов [-90,0, -6,0) и (+6,0, +90,0] градуса | |||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 - 45 |
±0,2 (±1,1) ±0,3 (±1,8) ±0,4 (±2,5) ±0,6 (±3,9) ±0,9 (±6,2) ±1,4 (±10,3) ±2,4 (±17,3) ±3,8 (±28,4) - |
±0,2 (±1,1) ±0,2 (±1,5) ±0,2 (±2,0) ±0,5 (±3,1) ±0,7 (±4,8) ±1,1 (±7,7) ±1,8 (±12,9) ±2,9 (±21,6) ±4,5 (±34,5) | |
1)
2)
3)
- для отношения сигнал/шум в максимуме измеряемой ДН не менее 60 дБ;
- для диаметра апертуры измеряемой антенны не менее 101 (где 1 - длина волны, м);
- при использовании алгоритмов обработки «APC» или «AAPC», количество усредняемых диаграмм - 5.
Таблица 7 - Пределы допускаемой погрешности измерений уровней амплитудных (АДН) и фазовых (ФДН) диаграмм направленности (ДН) в диапазоне частот от 4,2 до 5,5 ГГц включ.
(облучатель 5)
|
Размер апертуры2), м |
Уровень ДН, дБ, |
Пределы допускаемой погрешности измерений уровней АДН (ФДН)1), дБ (градус) | |
|
не менее |
единичного измерения |
измерений с усреднением3) | |
|
В секторе углов [-8,6, +8,6] градуса | |||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 |
±0,2 (±1,6) ±0,4 (±2,5) ±0,5 (±3,6) ±0,9 (±6,0) ±1,4 (±10,0) ±2,3 (±16,8) ±3,7 (±27,6) - |
±0,2 (±1,3) ±0,3 (±2,0) ±0,4 (±2,8) ±0,7 (±4,5) ±1,1 (±7,4) ±1,7 (±12,3) ±2,8 (±20,7) ±4,4 (±33,4) | |
|
В секторе углов [-17,2, -8,6) и (+8,6, +17,2] градуса | |||
|
до 2,0 включ. |
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 - 45 |
±0,2 (±1,5) ±0,3 (±2,3) ±0,5 (±3,3) ±0,8 (±5,4) ±1,2 (±8,5) ±2,0 (±14,4) ±3,2 (±24,0) ±5,0 (±38,0) - |
±0,2 (±1,1) ±0,2 (±1,6) ±0,3 (±2,1) ±0,5 (±3,3) ±0,8 (±5,2) ±1,2 (±8,5) ±2,0 (±14,2) ±3,2 (±23,7) ±4,9 (±37,7) |
|
В секторе углов [-90,0, -17,2) и (+17,2, +90,0] градуса | |||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 - 45 |
±0,2 (±1,3) ±0,3 (±2,1) ±0,4 (±3,0) ±0,7 (±4,7) ±1,1 (±7,4) ±1,7 (±12,6) ±2,8 (±21,0) ±4,5 (±33,8) - |
±0,2 (±1,0) ±0,2 (±1,5) ±0,3 (±2,0) ±0,4 (±2,9) ±0,6 (±4,3) ±1,0 (±7,1) ±1,6 (±11,8) ±2,7 (±19,8) ±4,2 (±31,9) | |
|
В секторе углов [-4,3, +4,3] градуса | |||
|
св. 2,0 до 4,0 включ. |
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 |
±0,2 (±1,7) ±0,4 (±2,7) ±0,6 (±4,1) ±1,0 (±6,7) ±1,6 (±11,2) ±2,5 (±18,7) ±4,0 (±30,6) - |
±0,2 (±1,2) ±0,3 (±1,8) ±0,4 (±2,5) ±0,6 (±3,9) ±0,9 (±6,2) ±1,4 (±10,3) ±2,4 (±17,3) ±3,8 (±28,4) |
|
В секторе углов [-8,6, -4,3) и (+4,3, +8,6] градуса | |||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 - 45 |
±0,2 (±1,5) ±0,3 (±2,2) ±0,5 (±3,2) ±0,8 (±5,2) ±1,2 (±8,6) ±2,0 (±14,4) ±3,2 (±24,0) ±5,0 (±37,9) - |
±0,2 (±1,1) ±0,2 (±1,6) ±0,3 (±2,1) ±0,5 (±3,2) ±0,7 (±5,1) ±1,2 (±8,2) ±1,9 (±13,8) ±3,1 (±23,1) ±4,8 (±36,7) | |
|
В секторе углов [-90,0, -8,6) и (+8,6, +90,0] градуса | |||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 - 45 |
±0,2 (±1,3) ±0,3 (±2,1) ±0,4 (±3,0) ±0,7 (±4,7) ±1,1 (±7,4) ±1,7 (±12,6) ±2,8 (±21,0) ±4,5 (±33,8) - |
±0,2 (±1,0) ±0,2 (±1,5) ±0,3 (±2,0) ±0,4 (±2,9) ±0,6 (±4,3) ±1,0 (±7,1) ±1,6 (±11,8) ±2,7 (±19,8) ±4,2 (±31,9) | |
|
св. 4,0 до 8,0 включ. |
В секторе углов [-2,1, +2,1] градуса | ||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 |
±0,2 (±1,6) ±0,4 (±2,5) ±0,5 (±3,6) ±0,9 (±6,0) ±1,4 (±10,0) ±2,3 (±16,8) ±3,7 (±27,6) - |
±0,2 (±1,3) ±0,3 (±2,0) ±0,4 (±2,8) ±0,7 (±4,5) ±1,1 (±7,4) ±1,7 (±12,3) ±2,8 (±20,7) ±4,4 (±33,4) | |
|
В секторе углов [-4,2, -2,1) и (+2,1, +4,2] градуса | |||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 |
±0,2 (±1,6) ±0,4 (±2,5) ±0,5 (±3,6) ±0,9 (±6,0) ±1,4 (±10,0) ±2,3 (±16,8) ±3,7 (±27,6) - |
±0,2 (±1,3) ±0,3 (±2,0) ±0,4 (±2,8) ±0,7 (±4,5) ±1,1 (±7,4) ±1,7 (±12,3) ±2,8 (±20,7) ±4,4 (±33,4) | |
|
В секторе углов [-90,0, -4,2) и (+4,2, +90,0] градуса | |||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 - 45 |
±0,2 (±1,3) ±0,3 (±2,1) ±0,4 (±3,0) ±0,7 (±4,7) ±1,1 (±7,4) ±1,7 (±12,6) ±2,8 (±21,0) ±4,5 (±33,8) - |
±0,2 (±1,1) ±0,2 (±1,6) ±0,3 (±2,2) ±0,5 (±3,3) ±0,8 (±5,3) ±1,2 (±8,6) ±2,0 (±14,3) ±3,2 (±23,7) ±5,0 (±37,4) | |
1)
2)
3)
- для отношения сигнал/шум в максимуме измеряемой ДН не менее 60 дБ;
- для диаметра апертуры измеряемой антенны не менее 101 (где 1 - длина волны, м);
- при использовании алгоритмов обработки «APC» или «AAPC», количество усредняемых диаграмм - 5.
Таблица 8 - Пределы допускаемой погрешности измерений уровней амплитудных (АДН) и фазовых (ФДН) диаграмм направленности (ДН) в диапазоне частот от 5,5 до 8,2 ГГц включ.
|
(облучатель 6) | ||||
|
Размер апертуры2), м |
Уровень ДН, дБ, |
Пределы допускаемой погрешности измерений уровней АДН (ФДН)1), дБ (градус) | ||
|
не менее |
единичного измерения |
измерений с усреднением3) | ||
|
В секторе углов [-6,5, +6,5] градуса | ||||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 - 45 |
±0,2 (±1,3) ±0,3 (±1,9) ±0,4 (±2,7) ±0,6 (±4,2) ±1,0 (±6,8) ±1,6 (±11,3) ±2,6 (±19,0) ±4,1 (±31,0) - |
±0,2 (±1,0) ±0,2 (±1,5) ±0,3 (±1,9) ±0,4 (±2,7) ±0,6 (±3,9) ±0,9 (±6,4) ±1,5 (±10,8) ±2,5 (±18,1) ±3,9 (±29,3) | ||
|
В секторе углов [-13,0, |
-6,5) и (+6,5, +13,0] градуса | |||
|
до 1,0 включ. |
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 - 45 - 50 |
±0,2 (±1,1) ±0,2 (±1,6) ±0,3 (±2,1) ±0,5 (±3,3) ±0,8 (±5,2) ±1,2 (±8,5) ±2,0 (±14,2) ±3,2 (±23,7) ±4,9 (±37,7) - |
±0,2 (±0,9) ±0,2 (±1,2) ±0,2 (±1,5) ±0,3 (±2,2) ±0,5 (±3,2) ±0,7 (±5,0) ±1,2 (±8,2) ±1,9 (±13,8) ±3,1 (±22,8) ±4,8 (±36,1) | |
|
В секторе углов [-90,0, - |
13,0) и (+13,0, +90,0] градуса | |||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 - 45 - 50 |
±0,2 (±0,8) ±0,2 (±1,1) ±0,2 (±2,1) ±0,3 (±1,7) ±0,4 (±2,4) ±0,5 (±3,5) ±0,8 (±5,6) ±1,3 (±9,4) ±2,1 (±15,7) ±3,4 (±25,7) |
±0,2 (±0,8) ±0,2 (±1,0) ±0,2 (±1,1) ±0,2 (±1,5) ±0,3 (±2,1) ±0,4 (±3,0) ±0,7 (±4,8) ±1,1 (±7,9) ±1,8 (±13,2) ±2,1 (±21,9) | ||
|
В секторе углов [-6,5, +6,5] градуса | ||||
|
св. 1,0 до 2,0 включ. |
-5 -10 -15 -20 -25 |
±0,2 (±1,3) ±0,3 (±1,9) ±0,4 (±2,7) ±0,6 (±4,2) ±1,0 (±6,8) |
±0,2 (±1,0) ±0,2 (±1,5) ±0,3 (±1,9) ±0,4 (±2,7) ±0,6 (±3,9) | |
|
-30 -35 -40 -45 |
±1,6 (±11,3) ±2,6 (±19,0) ±4,1 (±31,0) - |
±0,9 (±6,4) ±1,5 (±10,8) ±2,5 (±18,1) ±3,9 (±29,3) | |
|
В секторе углов [-13,0, -6,5) и (+6,5, +13,0] градуса | |||
|
-5 |
±0,2 (±1,2) |
±0,2 (±1,0) | |
|
-10 |
±0,3 (±1,8) |
±0,2 (±1,3) | |
|
-15 |
±0,4 (±2,5) |
±0,2 (±1,7) | |
|
-20 |
±0,6 (±3,9) |
±0,4 (±2,5) | |
|
-25 |
±0,9 (±6,2) |
±0,5 (±3,7) | |
|
-30 |
±1,4 (±10,3) |
±0,9 (±5,9) | |
|
-35 |
±2,4 (±17,3) |
±1,4 (±9,8) | |
|
-40 |
±3,8 (±28,4) |
±2,2 (±16,5) | |
|
-45 |
- |
±3,6 (±27,0) | |
|
В секторе углов [-90,0, -13,0) и (+13,0, +90,0] градуса | |||
|
-5 |
±0,2 (±1,0) |
±0,2 (±0,9) | |
|
-10 |
±0,2 (±1,3) |
±0,2 (±1,2) | |
|
-15 |
±0,2 (±1,7) |
±0,2 (±1,4) | |
|
-20 |
±0,4 (±2,5) |
±0,3 (±1,9) | |
|
-25 |
±0,5 (±3,7) |
±0,4 (±2,7) | |
|
-30 |
±0,9 (±5,9) |
±0,6 (±4,1) | |
|
-35 |
±1,4 (±9,8) |
±1,0 (±6,8) | |
|
-40 |
±2,2 (±16,5) |
±1,6 (±11,4) | |
|
-45 |
±3,6 (±27,0) |
±2,6 (±19,1) | |
|
-50 |
- |
±4,1 (±31,0) | |
|
В секторе углов [-3,3, +3,3] градуса | |||
|
-5 |
±0,2 (±1,7) |
±0,2 (±1,2) | |
|
-10 |
±0,4 (±2,7) |
±0,3 (±1,8) | |
|
-15 |
±0,6 (±4,1) |
±0,4 (±2,5) | |
|
-20 |
±1,0 (±6,7) |
±0,6 (±3,9) | |
|
-25 |
±1,6 (±11,2) |
±0,9 (±6,2) | |
|
-30 |
±2,5 (±18,7) |
±1,4 (±10,3) | |
|
-35 |
±4,0 (±30,6) |
±2,4 (±17,3) | |
|
-40 |
- |
±3,8 (±28,4) | |
|
В секторе углов [-6,6, -3,3) и (+3,3, +6,6] градуса | |||
|
-5 |
±0,2 (±1,3) |
±0,2 (±1,0) | |
|
св. 2,0 до 4,0 включ. |
-10 -15 -20 |
±0,3 (±2,1) ±0,4 (±3,0) ±0,7 (±4,7) |
±0,2 (±1,5) ±0,3 (±2,0) ±0,4 (±2,9) |
|
-25 |
±1,1 (±7,4) |
±0,6 (±4,3) | |
|
-30 |
±1,7 (±12,6) |
±1,0 (±7,1) | |
|
-35 |
±2,8 (±21,0) |
±1,6 (±11,8) | |
|
-40 |
±4,5 (±33,8) |
±2,7 (±19,8) | |
|
-45 |
- |
±4,2 (±31,9) | |
|
В секторе углов [-90,0, -6,6) и (+6,6, +90,0] градуса | |||
|
-5 |
±0,2 (±1,1) |
±0,2 (±1,0) | |
|
-10 |
±0,2 (±1,6) |
±0,2 (±1,5) | |
|
-15 |
±0,3 (±2,1) |
±0,3 (±1,9) | |
|
-20 |
±0,5 (±3,3) |
±0,4 (±2,7) | |
|
-25 |
±0,8 (±5,2) |
±0,6 (±3,9) | |
|
-30 -35 -40 -45 |
±1,2 (±8,5) ±2,0 (±14,3) ±3,2 (±24,0) ±5,0 (±37,9) |
±0,9 (±6,4) ±1,5 (±10,8) ±2,5 (±18,1) ±3,9 (±29,3) | |
|
св. 4,0 до 8,0 включ. |
В секторе углов [-1,6, +1,6] градуса | ||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 |
±0,2 (±1,6) ±0,4 (±2,5) ±0,5 (±3,6) ±0,9 (±6,0) ±1,4 (±10,0) ±2,3 (±16,8) ±3,7 (±27,6) - |
±0,2 (±1,3) ±0,3 (±2,0) ±0,4 (±2,8) ±0,7 (±4,5) ±1,1 (±7,4) ±1,7 (±12,3) ±2,8 (±20,7) ±4,4 (±33,4) | |
|
В секторе углов [-3,2, -1,6) и (+1,6, +3,2] градуса | |||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 - 45 |
±0,2 (±1,3) ±0,3 (±1,9) ±0,4 (±2,7) ±0,6 (±4,2) ±1,0 (±6,8) ±1,6 (±11,3) ±2,6 (±19,0) ±4,1 (±31,0) - |
±0,2 (±1,0) ±0,2 (±1,5) ±0,3 (±1,9) ±0,4 (±2,7) ±0,6 (±3,9) ±0,9 (±6,4) ±1,5 (±10,8) ±2,5 (±18,1) ±3,9 (±29,3) | |
|
В секторе углов [-90,0, -3,2) и (+3,2, +90,0] градуса | |||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 - 45 |
±0,2 (±1,1) ±0,2 (±1,6) ±0,3 (±2,1) ±0,5 (±3,3) ±0,8 (±5,2) ±1,2 (±8,5) ±2,0 (±14,3) ±3,2 (±24,0) ±5,0 (±37,9) |
±0,2 (±1,0) ±0,2 (±1,5) ±0,3 (±1,9) ±0,4 (±2,7) ±0,6 (±3,9) ±0,9 (±6,4) ±1,5 (±10,8) ±2,5 (±18,1) ±3,9 (±29,3) | |
1)
2)
Таблица 9 - Пределы допускаемой погрешности измерений уровней амплитудных (АДН) и фазовых (ФДН) диаграмм направленности (ДН) в диапазоне частот от 8,2 до 12,2 ГГц включ. (облучатель 7)_________________________________________________________________________________
|
Размер апертуры2), м |
Уровень ДН, дБ, не менее |
Пределы допускаемой погрешности измерений уровней АДН (ФДН)1), дБ (градус) | |
|
единичного измерения |
измерений с усреднением3) | ||
|
до 2,0 включ. |
В секторе углов [-4,4, +4,4] градуса | ||
|
-5 -10 -15 |
±0,2 (±1,2) ±0,3 (±1,8) ±0,4 (±2,5) |
±0,2 (±1,0) ±0,2 (±1,3) ±0,2 (±1,7) | |
|
-20 |
±0,6 (±3,9) |
±0,4 (±2,5) | |
|
-25 |
±0,9 (±6,2) |
±0,5 (±3,7) | |
|
-30 |
±1,4 (±10,3) |
±0,9 (±5,9) | |
|
-35 |
±2,4 (±17,3) |
±1,4 (±9,8) | |
|
-40 |
±3,8 (±28,4) |
±2,2 (±16,5) | |
|
-45 |
- |
±3,6 (±27,0) | |
|
В секторе углов [-8,8, -4,4) и (+4,4, +8,8] градуса | |||
|
-5 |
±0,2 (±1,1) |
±0,2 (±0,9) | |
|
-10 |
±0,2 (±1,6) |
±0,2 (±1,2) | |
|
-15 |
±0,3 (±2,2) |
±0,2 (±1,6) | |
|
-20 |
±0,5 (±3,3) |
±0,3 (±2,2) | |
|
-25 |
±0,8 (±5,3) |
±0,5 (±3,3) | |
|
-30 |
±1,2 (±8,6) |
±0,7 (±5,1) | |
|
-35 |
±2,0 (±14,3) |
±1,2 (±8,3) | |
|
-40 |
±3,2 (±23,7) |
±1,9 (±13,8) | |
|
-45 |
±4,9 (±37,4) |
±3,1 (±22,9) | |
|
-50 |
- |
±4,8 (±36,1) | |
|
В секторе углов [-90,0, -8,8) и (+8,8, +90,0] градуса | |||
|
-5 |
±0,2 (±1,0) |
±0,2 (±0,9) | |
|
-10 |
±0,2 (±1,3) |
±0,2 (±1,2) | |
|
-15 |
±0,2 (±1,7) |
±0,2 (±1,4) | |
|
-20 |
±0,4 (±2,5) |
±0,3 (±1,9) | |
|
-25 |
±0,5 (±3,7) |
±0,4 (±2,7) | |
|
-30 |
±0,9 (±5,9) |
±0,6 (±4,1) | |
|
-35 |
±1,4 (±9,8) |
±1,0 (±6,8) | |
|
-40 |
±2,2 (±16,5) |
±1,6 (±11,4) | |
|
-45 |
±3,6 (±27,0) |
±2,6 (±19,1) | |
|
-50 |
- |
±4,1 (±31,0) | |
|
В секторе углов [-2,2, +2,2] градуса | |||
|
-5 |
±0,2 (±1,1) |
±0,2 (±0,9) | |
|
-10 |
±0,2 (±1,6) |
±0,2 (±1,2) | |
|
-15 |
±0,3 (±2,1) |
±0,2 (±1,5) | |
|
-20 |
±0,5 (±3,3) |
±0,3 (±2,2) | |
|
-25 |
±0,8 (±5,2) |
±0,5 (±3,2) | |
|
-30 |
±1,2 (±8,5) |
±0,7 (±5,0) | |
|
-35 |
±2,0 (±14,2) |
±1,2 (±8,2) | |
|
-40 |
±3,2 (±23,7) |
±1,9 (±13,8) | |
|
-45 |
±4,9 (±37,7) |
±3,1 (±22,8) | |
|
св. 2,0 до 4,0 |
-50 |
- |
±4,8 (±36,1) |
|
включ. |
В секторе углов [-4,4, -2,2) и (+2,2, +4,4] градуса | ||
|
-5 |
±0,2 (±1,0) |
±0,2 (±0,8) | |
|
-10 |
±0,2 (±1,5) |
±0,2 (±1,2) | |
|
-15 |
±0,3 (±1,9) |
±0,2 (±1,4) | |
|
-20 |
±0,4 (±2,7) |
±0,3 (±2,0) | |
|
-25 |
±0,6 (±3,9) |
±0,4 (±2,5) | |
|
-30 |
±0,9 (±6,4) |
±0,6 (±4,0) | |
|
-35 |
±1,5 (±10,8) |
±0,9 (±6,5) | |
|
-40 |
±2,5 (±18,1) |
±1,5 (±10,9) | |
|
-45 |
±3,9 (±29,3) |
±2,5 (±18,1) | |
|
-50 |
- |
±3,9 (±29,3) | |
|
В секторе углов [-90,0, -4,4) и (+4,4, +90,0] градуса | |||
|
-5 |
±0,2 (±1,0) |
±0,2 (±0,9) | |
|
-10 |
±0,2 (±1,4) |
±0,2 (±1,2) | |
|
-15 |
±0,3 (±1,8) |
±0,2 (±1,5) | |
|
-20 |
±0,4 (±2,7) |
±0,3 (±2,2) | |
|
-25 |
±0,6 (±4,1) |
±0,5 (±3,2) | |
|
-30 |
±1,0 (±6,6) |
±0,7 (±5,0) | |
|
-35 |
±1,6 (±11,1) |
±1,2 (±8,2) | |
|
-40 |
±2,5 (±18,8) |
±1,9 (±13,9) | |
|
-45 |
±4,0 (±30,6) |
±3,1 (±23,1) | |
|
-50 |
- |
±4,8 (±36,7) | |
|
В секторе углов [-1,1, +1,1] градуса | |||
|
-5 |
±0,2 (±1,6) |
±0,2 (±1,3) | |
|
-10 |
±0,4 (±2,5) |
±0,3 (±2,0) | |
|
-15 |
±0,5 (±3,6) |
±0,4 (±2,8) | |
|
-20 |
±0,9 (±6,0) |
±0,7 (±4,5) | |
|
-25 |
±1,4 (±10,0) |
±1,1 (±7,4) | |
|
-30 |
±2,3 (±16,8) |
±1,7 (±12,3) | |
|
-35 |
±3,7 (±27,6) |
±2,8 (±20,7) | |
|
-40 |
- |
±4,4 (±33,4) | |
|
В секторе углов [-2,2, -1,1) и (+1,1, +2,2] градуса | |||
|
-5 |
±0,2 (±1,0) |
±0,2 (±0,8) | |
|
-10 |
±0,2 (±1,5) |
±0,2 (±1,2) | |
|
-15 |
±0,3 (±1,9) |
±0,2 (±1,4) | |
|
-20 |
±0,4 (±2,7) |
±0,3 (±2,0) | |
|
св. 4,0 до 8,0 включ. |
-25 -30 -35 |
±0,6 (±3,9) ±0,9 (±6,4) ±1,5 (±10,8) |
±0,4 (±2,5) ±0,6 (±4,0) ±0,9 (±6,5) |
|
-40 |
±2,5 (±18,1) |
±1,5 (±10,9) | |
|
-45 |
±3,9 (±29,3) |
±2,5 (±18,1) | |
|
-50 |
- |
±3,9 (±29,3) | |
|
В секторе углов [-90,0, -2,2) и (+2,2, +90,0] градуса | |||
|
-5 |
±0,2 (±1,0) |
±0,2 (±0,9) | |
|
-10 |
±0,2 (±1,4) |
±0,2 (±1,2) | |
|
-15 |
±0,3 (±1,8) |
±0,2 (±1,5) | |
|
-20 |
±0,4 (±2,7) |
±0,3 (±2,2) | |
|
-25 |
±0,6 (±4,1) |
±0,5 (±3,2) | |
|
-30 |
±1,0 (±6,6) |
±0,7 (±5,0) | |
|
-35 |
±1,6 (±11,1) |
±1,2 (±8,2) | |
|
-40 |
±2,5 (±18,8) |
±1,9 (±13,9) | |
|
-45 |
±4,0 (±30,6) |
±3,1 (±23,1) | |
|
-50 |
- |
±4,8 (±36,7) | |
1)
2)
3)
Таблица 10 - Пределы допускаемой погрешности измерений уровней амплитудных (АДН) и фазовых (ФДН) диаграмм направленности (ДН) в диапазоне частот от 12,2 до 18,0 ГГц включ.
(облучатель 8)
|
Размер апертуры2), м |
Уровень ДН, дБ, не менее |
Пределы допускаемой погрешности измерений уровней АДН (ФДН)1), дБ (градус) | |
|
единичного измерения |
измерений с усреднением3) | ||
|
В секторе углов [-3,0, +3,0] градуса | |||
|
-5 |
±0,2 (±1,1) |
±0,2 (±0,9) | |
|
-10 |
±0,2 (±1,6) |
±0,2 (±1,2) | |
|
-15 |
±0,3 (±2,2) |
±0,2 (±1,6) | |
|
-20 |
±0,5 (±3,3) |
±0,3 (±2,2) | |
|
-25 |
±0,8 (±5,3) |
±0,5 (±3,3) | |
|
-30 |
±1,2 (±8,6) |
±0,7 (±5,1) | |
|
-35 |
±2,0 (±14,3) |
±1,2 (±8,3) | |
|
-40 |
±3,2 (±23,7) |
±1,9 (±13,8) | |
|
-45 |
±4,9 (±37,4) |
±3,1 (±22,9) | |
|
-50 |
- |
±4,8 (±36,1) | |
|
В секторе углов [-6,0, -3,0) и (+3,0, +6,0] градуса | |||
|
-5 |
±0,2 (±1,1) |
±0,2 (±0,9) | |
|
-10 |
±0,2 (±1,6) |
±0,2 (±1,2) | |
|
-15 |
±0,3 (±2,2) |
±0,2 (±1,6) | |
|
-20 |
±0,5 (±3,3) |
±0,3 (±2,2) | |
|
до 2,0 включ. |
-25 |
±0,8 (±5,3) |
±0,5 (±3,3) |
|
-30 |
±1,2 (±8,6) |
±0,7 (±5,1) | |
|
-35 |
±2,0 (±14,3) |
±1,2 (±8,3) | |
|
-40 |
±3,2 (±23,7) |
±1,9 (±13,8) | |
|
-45 |
±4,9 (±37,4) |
±3,1 (±22,9) | |
|
-50 |
- |
±4,8 (±36,1) | |
|
В секторе углов [-90,0, -6,0) и (+6,0, +90,0] градуса | |||
|
-5 |
±0,2 (±1,0) |
±0,2 (±0,9) | |
|
-10 |
±0,2 (±1,3) |
±0,2 (±1,2) | |
|
-15 |
±0,2 (±1,7) |
±0,2 (±1,4) | |
|
-20 |
±0,4 (±2,5) |
±0,3 (±1,9) | |
|
-25 |
±0,5 (±3,7) |
±0,4 (±2,7) | |
|
-30 |
±0,9 (±5,9) |
±0,6 (±4,1) | |
|
-35 |
±1,4 (±9,8) |
±1,0 (±6,8) | |
|
-40 |
±2,2 (±16,5) |
±1,6 (±11,4) | |
|
-45 |
±3,6 (±27,0) |
±2,6 (±19,1) | |
|
-50 |
- |
±4,1 (±31,0) | |
|
В секторе углов [-1,5, +1,5] градуса | |||
|
-5 |
±0,2 (±1,1) |
±0,2 (±0,9) | |
|
-10 |
±0,2 (±1,6) |
±0,2 (±1,2) | |
|
-15 |
±0,3 (±2,1) |
±0,2 (±1,5) | |
|
св. 2,0 до 4,0 включ. |
-20 -25 -30 |
±0,5 (±3,3) ±0,8 (±5,2) ±1,2 (±8,5) |
±0,3 (±2,2) ±0,5 (±3,2) ±0,7 (±5,0) |
|
-35 |
±2,0 (±14,2) |
±1,2 (±8,2) | |
|
-40 |
±3,2 (±23,7) |
±1,9 (±13,8) | |
|
-45 |
±4,9 (±37,7) |
±3,1 (±22,8) | |
|
-50 |
- |
±4,8 (±36,1) | |
|
В секторе углов [-3,0, -1,5) и (+1,5, +3,0] градуса | |||
|
-5 |
±0,2 (±1,0) |
±0,2 (±0,9) | |
|
-10 |
±0,2 (±1,5) |
±0,2 (±1,2) | |
|
-15 |
±0,3 (±1,9) |
±0,2 (±1,4) | |
|
-20 |
±0,4 (±2,9) |
±0,3 (±1,9) | |
|
-25 |
±0,7 (±4,5) |
±0,4 (±2,7) | |
|
-30 |
±1,0 (±7,3) |
±0,6 (±4,1) | |
|
-35 |
±1,7 (±12,3) |
±1,0 (±6,8) | |
|
-40 |
±2,8 (±20,7) |
±1,6 (±11,4) | |
|
-45 |
±4,4 (±33,4) |
±2,6 (±19,1) | |
|
-50 |
- |
±4,1 (±31,0) | |
|
В секторе углов [-90,0, -3,0) и (+3,0, +90,0] градуса | |||
|
-5 |
±0,2 (±1,0) |
±0,2 (±0,9) | |
|
-10 |
±0,2 (±1,4) |
±0,2 (±1,3) | |
|
-15 |
±0,3 (±1,9) |
±0,2 (±1,5) | |
|
-20 |
±0,4 (±2,8) |
±0,3 (±2,3) | |
|
-25 |
±0,6 (±4,3) |
±0,5 (±3,3) | |
|
-30 |
±1,0 (±7,0) |
±0,8 (±5,2) | |
|
-35 |
±1,6 (±11,7) |
±1,2 (±8,6) | |
|
-40 |
±2,7 (±19,7) |
±2,0 (±14,6) | |
|
-45 |
±4,2 (±32,0) |
±3,2 (±24,3) | |
|
-50 |
- |
±5,0 (±38,2) | |
|
В секторе углов [-0,7, +0,7] градуса | |||
|
-5 |
±0,3 (±1,8) |
±0,2 (±1,3) | |
|
-10 |
±0,4 (±3,0) |
±0,3 (±2,0) | |
|
-15 |
±0,7 (±4,6) |
±0,4 (±2,8) | |
|
-20 |
±1,1 (±7,5) |
±0,6 (±4,3) | |
|
-25 |
±1,7 (±12,3) |
±1,0 (±6,7) | |
|
-30 |
±2,8 (±20,7) |
±1,6 (±11,4) | |
|
-35 |
±4,4 (±33,4) |
±2,6 (±19,1) | |
|
-40 |
- |
±4,1 (±31,1) | |
|
В секторе углов [-1,4, -0,7) и (+0,7, +1,4] градуса | |||
|
-5 |
±0,2 (±1,0) |
±0,2 (±0,8) | |
|
-10 |
±0,2 (±1,5) |
±0,2 (±1,2) | |
|
-15 |
±0,3 (±1,9) |
±0,2 (±1,4) | |
|
св. 4,0 до 8,0 |
-20 |
±0,4 (±2,7) |
±0,3 (±2,0) |
|
включ. |
-25 |
±0,6 (±3,9) |
±0,4 (±2,5) |
|
-30 |
±0,9 (±6,4) |
±0,6 (±4,0) | |
|
-35 |
±1,5 (±10,8) |
±0,9 (±6,5) | |
|
-40 |
±2,5 (±18,1) |
±1,5 (±10,9) | |
|
-45 |
±3,9 (±29,3) |
±2,5 (±18,1) | |
|
-50 |
- |
±3,9 (±29,3) | |
|
В секторе углов [-90,0, -1,4) и (+1,4, +90,0] градуса | |||
|
-5 |
±0,2 (±1,0) |
±0,2 (±0,9) | |
|
-10 |
±0,2 (±1,4) |
±0,2 (±1,2) | |
|
-15 |
±0,3 (±1,8) |
±0,2 (±1,5) | |
|
-20 |
±0,4 (±2,7) |
±0,3 (±2,2) | |
|
-25 |
±0,6 (±4,1) |
±0,5 (±3,2) | |
|
-30 |
±1,0 (±6,6) |
±0,7 (±5,0) | |
|
-35 |
±1,6 (±11,1) |
±1,2 (±8,2) | |
|
-40 -45 -50 |
±2,5 (±18,8) ±4,0 (±30,6) - |
±1,9 (±13,9) ±3,1 (±23,1) ±4,8 (±36,7) | |
|
1) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 60 дБ; 2) - для диаметра апертуры измеряемой антенны не менее 151 (где 1 - длина волны, м); 3) - при использовании алгоритмов обработки «APC» или «AAPC», количество усредняемых диаграмм - 3. | |||
Таблица 11 - Пределы допускаемой погрешности измерений уровней амплитудных (АДН) и фазовых (ФДН) диаграмм направленности (ДН) в диапазоне частот от 18,0 до 26,7 ГГц включ.
(облучатель 9)
|
Размер апертуры1), м |
Уровень ДН, дБ, не менее |
Пределы допускаемой погрешности измерений уровней АДН (ФДН)2), дБ (градус) |
|
В секторе углов [-2,0, +2,0] градуса | ||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 |
±0,2 (±1,3) ±0,3 (±1,9) ±0,4 (±2,7) ±0,6 (±4,2) ±1,0 (±6,8) ±1,6 (±11,3) ±2,6 (±19,0) ±4,1 (±31,0) | |
|
В секторе углов [-4,0, -2,0) и (+2,0, +4,0] градуса | ||
|
до 1,0 включ. |
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 |
±0,2 (±1,2) ±0,3 (±1,8) ±0,4 (±2,5) ±0,6 (±3,9) ±0,9 (±6,2) ±1,4 (±10,3) ±2,4 (±17,3) ±3,8 (±28,4) |
|
В секторе углов [-90,0, -4,0) и (+4,0, +90,0] градуса | ||
|
-5 - 10 - 15 - 20 - 25 - 30 - 35 - 40 - 45 |
±0,2 (±1,1) ±0,2 (±1,6) ±0,3 (±2,1) ±0,5 (±3,2) ±0,7 (±5,0) ±1,2 (±8,1) ±1,9 (±13,6) ±3,1 (±22,9) ±4,8 (±36,4) | |
|
В секторе углов [-2,0, +2,0] градуса | ||
|
св. 1,0 до 2,0 включ. |
-5 -10 -15 -20 |
±0,2 (±1,0) ±0,2 (±1,5) ±0,3 (±1,9) ±0,4 (±2,9) |
|
-25 |
±0,7 (±4,5) | |
|
-30 |
±1,0 (±7,3) | |
|
-35 |
±1,7 (±12,3) | |
|
-40 |
±2,8 (±20,7) | |
|
-45 |
±4,4 (±33,4) | |
|
В секторе углов [-4,0, -2,0) и (+2,0, +4,0] градуса | ||
|
-5 |
±0,2 (±1,0) | |
|
-10 |
±0,2 (±1,5) | |
|
-15 |
±0,3 (±1,9) | |
|
-20 |
±0,4 (±2,9) | |
|
-25 |
±0,7 (±4,5) | |
|
-30 |
±1,0 (±7,3) | |
|
-35 |
±1,7 (±12,3) | |
|
-40 |
±2,8 (±20,7) | |
|
-45 |
±4,4 (±33,4) | |
|
В секторе углов [-90,0, -4,0) и (+4,0, +90,0] градуса | ||
|
-5 |
±0,2 (±1,0) | |
|
-10 |
±0,2 (±1,4) | |
|
-15 |
±0,3 (±1,8) | |
|
-20 |
±0,4 (±2,7) | |
|
-25 |
±0,6 (±4,1) | |
|
-30 |
±1,0 (±6,6) | |
|
-35 |
±1,6 (±11,1) | |
|
-40 |
±2,5 (±18,8) | |
|
-45 |
±4,0 (±30,6) | |
|
В секторе углов [-1,0, +1,0] градуса | ||
|
-5 |
±0,2 (±1,1) | |
|
-10 |
±0,2 (±1,6) | |
|
-15 |
±0,3 (±2,2) | |
|
-20 |
±0,5 (±3,3) | |
|
-25 |
±0,8 (±5,3) | |
|
-30 |
±1,2 (±8,6) | |
|
-35 |
±2,0 (±14,3) | |
|
-40 |
±3,2 (±23,7) | |
|
-45 |
±4,9 (±37,4) | |
|
В секторе углов [-2,0, -1,0) и (+1,0, +2,0] градуса | ||
|
св. 2,0 до 4,0 включ. |
-5 -10 -15 |
±0,2 (±1,1) ±0,2 (±1,6) ±0,3 (±2,1) |
|
-20 |
±0,5 (±3,3) | |
|
-25 |
±0,8 (±5,2) | |
|
-30 |
±1,2 (±8,5) | |
|
-35 |
±2,0 (±14,2) | |
|
-40 |
±3,2 (±23,7) | |
|
-45 |
±4,9 (±37,7) | |
|
В секторе углов [-90,0, -2,0) и (+2,0, +90,0] градуса | ||
|
-5 |
±0,2 (±1,0) | |
|
-10 |
±0,2 (±1,4) | |
|
-15 |
±0,3 (±1,8) | |
|
-20 |
±0,4 (±2,7) | |
|
-25 |
±0,6 (±4,1) | |
|
-30 |
±1,0 (±6,6) | |
|
-35 |
±1,6 (±11,1) | |
|
-40 |
±2,5 (±18,8) | |
|
-45 |
±4,0 (±30,6) | |
|
В секторе углов [-1,0, +1,0] градуса | ||
|
-5 |
±0,4 (±0,2) | |
|
-10 |
±0,6 (±0,5) | |
|
-15 |
±1,0 (±0,8) | |
|
-20 |
±1,6 (±1,4) | |
|
-25 |
±2,5 (±2,4) | |
|
-30 |
±4,0 (±4,0) | |
|
В секторе углов [-1,0, -0,5) и (+0,5, +1,0] градуса | ||
|
-5 |
±0,2 (±1,1) | |
|
-10 |
±0,2 (±1,6) | |
|
-15 |
±0,3 (±2,1) | |
|
-20 |
±0,5 (±3,2) | |
|
св. 4,0 до 8,0 включ. |
-25 -30 |
±0,7 (±5,0) ±1,2 (±8,1) |
|
-35 |
±1,9 (±13,6) | |
|
-40 |
±3,1 (±22,9) | |
|
-45 |
±4,8 (±36,4) | |
|
В секторе углов [-90,0, -1,0) и (+1,0, +90,0] градуса | ||
|
-5 |
±0,2 (±1,1) | |
|
-10 |
±0,2 (±1,5) | |
|
-15 |
±0,3 (±2,0) | |
|
-20 |
±0,5 (±3,1) | |
|
-25 |
±0,7 (±4,8) | |
|
-30 |
±1,1 (±7,7) | |
|
-35 |
±1,8 (±12,9) | |
|
-40 |
±2,9 (±21,6) | |
|
-45 |
±4,5 (±34,5) | |
1)
2)
Таблица 12 - Пределы допускаемой погрешности измерений уровней амплитудных (АДН) и фазовых (ФДН) диаграмм направленности (ДН) в диапазоне частот от 26,7 до 40,0 ГГц включ.
(облучатель 10)
|
Размер апертуры1), м |
Уровень ДН, дБ, не менее |
Пределы допускаемой погрешности измерений уровней АДН (ФДН)2), дБ (градус) |
|
В секторе углов [-1,4, +1,4] градуса | ||
|
-5 |
±0,2 (±1,4) | |
|
-10 |
±0,3 (±2,2) | |
|
до 2,0 включ. |
-15 |
±0,5 (±3,1) |
|
-20 |
±0,7 (±5,1) | |
|
-25 |
±1,2 (±8,3) | |
|
-30 |
±1,9 (±13,8) | |
|
-35 |
±3,1 (±23,1) |
|
-40 |
±4,8 (±36,7) | |
|
В секторе углов [-2,8, -1,4) и (+1,4, +2,8] градуса | ||
|
-5 |
±0,2 (±1,1) | |
|
-10 |
±0,2 (±1,5) | |
|
-15 |
±0,3 (±2,0) | |
|
-20 |
±0,5 (±3,1) | |
|
-25 |
±0,7 (±4,8) | |
|
-30 |
±1,1 (±7,7) | |
|
-35 |
±1,8 (±12,9) | |
|
-40 |
±2,9 (±21,6) | |
|
-45 |
±4,5 (±34,5) | |
|
В секторе углов [-90,0, -2,8) и (+2,8, +90,0] градуса | ||
|
-5 |
±0,2 (±1,1) | |
|
-10 |
±0,3 (±1,8) | |
|
-15 |
±0,4 (±2,5) | |
|
-20 |
±0,6 (±3,9) | |
|
-25 |
±0,9 (±6,2) | |
|
-30 |
±1,4 (±10,3) | |
|
-35 |
±2,4 (±17,3) | |
|
-40 |
±3,8 (±28,4) | |
|
В секторе углов [-0,7, +0,7] градуса | ||
|
-5 |
±0,2 (±1,4) | |
|
-10 |
±0,3 (±2,2) | |
|
-15 |
±0,5 (±3,1) | |
|
-20 |
±0,7 (±5,1) | |
|
-25 |
±1,2 (±8,3) | |
|
-30 |
±1,9 (±13,8) | |
|
-35 |
±3,1 (±23,1) | |
|
-40 |
±4,8 (±36,7) | |
|
В секторе углов [-1,4, -0,7) и (+0,7, +1,4] градуса | ||
|
-5 |
±0,2 (±1,1) | |
|
-10 |
±0,2 (±1,6) | |
|
-15 |
±0,3 (±2,1) | |
|
св. 2,0 до 4,0 включ. |
-20 -25 |
±0,5 (±3,3) ±0,8 (±5,2) |
|
-30 |
±1,2 (±8,5) | |
|
-35 |
±2,0 (±14,2) | |
|
-40 |
±3,2 (±23,7) | |
|
-45 |
±4,9 (±37,7) | |
|
В секторе углов [-90,0, -1,4) и (+1,4, +90,0] градуса | ||
|
-5 |
±0,2 (±1,1) | |
|
-10 |
±0,2 (±1,5) | |
|
-15 |
±0,3 (±2,0) | |
|
-20 |
±0,5 (±3,1) | |
|
-25 |
±0,7 (±4,8) | |
|
-30 |
±1,1 (±7,7) | |
|
-35 |
±1,8 (±12,9) | |
|
-40 |
±2,9 (±21,6) | |
|
-45 |
±4,5 (±34,5) | |
|
В секторе углов [-0,3, +0,3] градуса | |
|
-5 |
±0,4 (±3,0) |
|
-10 |
±0,7 (±4,9) |
|
-15 |
±1,2 (±8,1) |
|
-20 |
±1,9 (±13,6) |
|
-25 |
±3,0 (±22,8) |
|
-30 |
±4,8 (±36,2) |
|
В секторе углов [-0,6, -0,3) и (+0,3, +0,6] градуса | |
|
-5 |
±0,2 (±1,3) |
|
-10 |
±0,3 (±1,9) |
|
-15 |
±0,4 (±2,7) |
|
-20 |
±0,6 (±4,2) |
|
св. 4,0 до 8,0 -25 |
±1,0 (±6,8) |
|
включ. -30 |
±1,6 (±11,3) |
|
-35 |
±2,6 (±19,0) |
|
-40 |
±4,1 (±31,0) |
|
В секторе углов [-90,0, -0,6) и (+0,6, +90,0] градуса | |
|
-5 |
±0,2 (±1,1) |
|
-10 |
±0,2 (±1,6) |
|
-15 |
±0,3 (±2,1) |
|
-20 |
±0,5 (±3,3) |
|
-25 |
±0,8 (±5,2) |
|
-30 |
±1,2 (±8,5) |
|
-35 |
±2,0 (±14,3) |
|
-40 |
±3,2 (±24,0) |
|
-45 |
±5,0 (±37,9) |
1)
2)
Таблица 13 - Пределы допускаемой погрешности измерений уровней амплитудных (АДН) и фазовых (ФДН) диаграмм направленности (ДН) в диапазоне частот от 40,0 до 46,0 ГГц включ.
(облучатель 11)
|
Размер апертуры1), м |
Уровень ДН, дБ, не менее |
Погрешности измерений уровней АДН (ФДН) 2), дБ (градус) |
|
В секторе углов [-0,9, +0,9] градуса | ||
|
-5 |
±0,3 (±2,0) | |
|
-10 |
±0,5 (±3,3) | |
|
-15 |
±0,7 (±5,1) | |
|
-20 |
±1,2 (±8,5) | |
|
-25 |
±2,0 (±14,3) | |
|
до 2,0 включ. |
-30 -35 |
±3,2 (±23,8) ±5,0 (±37,7) |
|
В секторе углов [-1,8, -0,9) и (+0,9, +1,8] градуса | ||
|
-5 |
±0,2 (±1,3) | |
|
-10 |
±0,3 (±1,9) | |
|
-15 |
±0,4 (±2,7) | |
|
-20 |
±0,6 (±4,2) | |
|
-25 |
±1,0 (±6,8) | |
|
-30 |
±1,6 (±11,3) | |
|
-35 |
±2,6 (±19,0) | |
|
-40 |
±4,1 (±31,0) | |
|
В секторе углов [-90,0, -1,8) и (+1,8, +90,0] градуса | ||
|
-5 |
±0,2 (±1,1) | |
|
-10 |
±0,2 (±1,6) | |
|
-15 |
±0,3 (±2,1) | |
|
-20 |
±0,5 (±3,3) | |
|
-25 |
±0,8 (±5,2) | |
|
-30 |
±1,2 (±8,5) | |
|
-35 |
±2,0 (±14,3) | |
|
-40 |
±3,2 (±24,0) | |
|
-45 |
±5,0 (±37,9) | |
|
В секторе углов [-0,5, +0,5] градуса | ||
|
-5 |
±0,3 (±2,0) | |
|
-10 |
±0,5 (±3,3) | |
|
-15 |
±0,7 (±5,1) | |
|
-20 |
±1,2 (±8,5) | |
|
-25 |
±2,0 (±14,3) | |
|
-30 |
±3,2 (±23,8) | |
|
-35 |
±5,0 (±37,7) | |
|
В секторе углов [-1,0, -0,5) и (+0,5, +1,0] градуса | ||
|
-5 |
±0,3 (±2,0) | |
|
-10 |
±0,5 (±3,3) | |
|
-15 |
±0,7 (±5,1) | |
|
св. 2,0 до 4,0 |
-20 |
±1,2 (±8,5) |
|
включ. |
-25 |
±2,0 (±14,3) |
|
-30 |
±3,2 (±23,8) | |
|
-35 |
±5,0 (±37,7) | |
|
В секторе углов [-90,0, -1,0) и (+1,0, +90,0] градуса | ||
|
-5 |
±0,2 (±1,1) | |
|
-10 |
±0,2 (±1,6) | |
|
-15 |
±0,3 (±2,1) | |
|
-20 |
±0,5 (±3,3) | |
|
-25 |
±0,8 (±5,2) | |
|
-30 |
±1,2 (±8,5) | |
|
-35 |
±2,0 (±14,3) | |
|
-40 |
±3,2 (±24,0) | |
|
-45 |
±5,0 (±37,9) | |
|
В секторе углов [-0,5, +0,5] градуса | ||
|
-5 |
±0,4 (±0,2) | |
|
-10 |
±0,6 (±0,5) | |
|
-15 |
±1,0 (±0,8) | |
|
св. 4,0 до 6,0 включ. |
-20 -25 -30 |
±1,6 (±1,4) ±2,5 (±2,4) ±4,0 (±4,0) |
|
В секторе углов [-1,0, -0,5) и (+0,5, +1,0] градуса | ||
|
-5 |
±0,3 (±2,3) | |
|
-10 |
±0,6 (±3,8) | |
|
-15 |
±0,9 (±6,1) | |
|
-20 |
±1,4 (±10,1) | |
|
-25 |
±2,3 (±16,7) | |
|
-30 |
±3,7 (±27,7) | |
|
В секторе углов [-90,0, -1,0) и (+1,0, +90,0] градуса | ||
|
-5 |
±0,2 (±1,1) | |
|
-10 |
±0,3 (±1,8) | |
|
-15 |
±0,4 (±2,5) | |
|
-20 |
±0,6 (±3,9) | |
|
-25 |
±0,9 (±6,2) | |
|
-30 |
±1,4 (±10,3) | |
|
-35 |
±2,4 (±17,3) | |
|
-40 |
±3,8 (±28,4) | |
|
В секторе углов [-0,2, +0,2] градуса | ||
|
-5 |
±0,5 (±3,6) | |
|
-10 |
±0,9 (±6,1) | |
|
-15 |
±1,4 (±10,0) | |
|
-20 |
±2,3 (±16,8) | |
|
-25 |
±3,6 (±27,5) | |
|
В секторе углов [-0,4, -0,2) и (+0,2, +0,4] градуса | ||
|
-5 |
±0,3 (±2,3) | |
|
-10 |
±0,6 (±3,8) | |
|
св. 6,0 до 8,0 включ. |
-15 -20 -25 |
±0,9 (±6,1) ±1,4 (±10,1) ±2,3 (±16,7) |
|
-30 |
±3,7 (±27,7) | |
|
В секторе углов [-90,0, -0,4) и (+0,4, +90,0] градуса | ||
|
-5 |
±0,2 (±1,6) | |
|
-10 |
±0,4 (±2,5) | |
|
-15 |
±0,5 (±3,6) | |
|
-20 |
±0,9 (±6,0) | |
|
-25 |
±1,4 (±10,0) | |
|
-30 |
±2,3 (±16,8) | |
|
-35 |
±3,7 (±27,6) | |
1)
2)
Таблица 14 - Пределы допускаемой погрешности измерений уровней поляризационных
диаграмм (ПД)
|
Диапазон частот, ГГц |
Уровень ПД, дБ |
Пределы допускаемой погрешности измерений уровней ПД1), дБ |
|
-5 |
±0,5 | |
|
-10 |
±0,9 | |
|
от 1,0 до 1,47 включ. |
-15 |
±15 |
|
(облучатель 1) |
-20 |
-*-1,~’ ±2,5 |
|
-25 |
±3,9 | |
|
-5 |
±0,4 | |
|
от 1,47 до 2,15 включ. |
-10 |
±0,6 |
|
(облучатель 2) |
-15 |
±1,0 |
|
-20 |
±1,6 |
|
-25 -30 |
±2,5 ±4,0 | |
|
от 2,15 до 3,0 включ. (облучатель 3) |
-5 -10 - 15 - 20 - 25 - 30 |
±0,3 ±0,6 ±0,9 ±1,4 ±2,3 ±3,7 |
|
от 3,0 до 4,2 включ. (облучатель 4) |
-5 - 10 - 15 - 20 - 25 - 30 - 35 |
±0,3 ±0,4 ±0,7 ±1,1 ±1,7 ±2,8 ±4,4 |
|
от 4,2 до 40 включ. (облучатели 5-10) |
-5 - 10 - 15 - 20 - 25 - 30 - 35 |
±0,2 ±0,4 ±0,6 ±0,9 ±1,5 ±2,4 ±3,8 |
|
от 40 до 46,0 включ. (облучатель 11) |
-5 - 10 - 15 - 20 - 25 - 30 - 35 |
±0,3 ±0,5 ±0,7 ±1,2 ±1,9 ±3,0 ±4,8 |
|
1) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 60 дБ. | ||
Таблица 15 - Диапазон изменения углов поворота опорно-поворотного устройства (ОПУ) и абсолютная погрешность установки углового положения ОПУ_____________________________
|
Наименование характеристики |
Значение |
|
Диапазон изменений угла поворота ОПУ в азимутальной плоскости, градус |
±200 |
|
Диапазон изменений угла поворота ОПУ в плоскости поляризации, градус |
от 0 до 360 |
|
Диапазон изменений угла поворота ОПУ в угломестной плоскости, градус |
от -22 до +112 |
|
Пределы допускаемой абсолютной погрешности установки угла поворота ОПУ, градус: - в азимутальной плоскости - в угломестной плоскости - в плоскости поляризации |
±0,01 ±0,01 ±0,01 |
Таблица 16 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В |
от 198 до 242 |
|
Потребляемая мощность, В •А, не более |
26300 |
|
Габаритные размеры радиобезэховой экранированной ТМ ЭК 42.0x28.3x18.0, м, не более: - высота - ширина - длина |
камеры |
18,0 28,3 42,0 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от 17 до 21 | |
|
- относительная влажность, % |
от 30 до 70 | |
|
- атмосферное давление, кПа |
от 86 до 106 |
Знак утверждения типа
наносится на аппаратурную стойку в виде наклейки и типографским способом на титульный лист документа «Автоматизированный измерительно-вычислительный комплекс для измерений радиотехнических характеристик антенн и полезной нагрузки автономно и в составе космических аппаратов ТМСА 049. 050. 00Д. Руководство по эксплуатации.
ТМСА 049.050.00Д РЭ».
Комплектность
Таблица 17 - Комплектность комплекса
|
Наименование |
Обозначение |
Кол-во |
|
1 Автоматизированный измерительно-вычислительный комплекс для измерений радиотехнических характеристик антенн и полезной нагрузки автономно и в составе космических аппаратов ТМСА 049. 050. 00Д в составе: |
ТМСА 049. 050. 00Д |
1 шт. |
|
1.1 Радиобезэховая экранированная камера ТМ ЭК 42.0x28.3x18.0 |
ТМ ЭК 42.0x28.3x18.0 |
1 шт. |
|
1.2 Двухзеркальный компенсированный радиоколлиматор с рабочей зоной 8x8x12 м ТМК 0914001 в комплекте с пьедесталами |
ТМК 0914001 |
1 шт. |
|
1.3 Комплект позиционеров для облучателей и для измеряемого объекта в коллиматорном режиме ТМП 0515002 |
ТМП 0515002 |
1 шт. |
|
1.4 Радиочастотное оборудование и автоматизированное рабочее место оператора ТМ РО АРМ 0616003 |
ТМ РО АРМ 0616003 |
1 шт. |
|
1.5 Таль электрическая цепная LK-DAM-10W |
LK-DAM-10W |
1 шт. |
|
2 Программно-алгоритмическое обеспечение (ПО) |
AAMS |
1 диск |
|
3 Эксплуатационные документы | ||
|
3.1 Автоматизированный измерительно-вычислительный комплекс для измерений радиотехнических характеристик антенн и полезной нагрузки автономно и в составе космических аппаратов ТМСА 049. 050. 00Д. Паспорт |
ТМСА 049.050.00Д ПС |
1 экз. |
|
3.2 Автоматизированный измерительно-вычислительный комплекс для измерений радиотехнических характеристик антенн и полезной нагрузки автономно и в составе космических аппаратов ТМСА 049. 050. 00Д. Руководство по эксплуатации |
ТМСА 049.050.00Д РЭ |
2 книги |
|
3.3 Автоматизированный измерительно-вычислительный комплекс для измерений радиотехнических характеристик антенн и полезной нагрузки автономно и в составе космических аппаратов ТМСА 049. 050. 00Д. Методика поверки |
133-19-02 МП |
1 экз. |
|
3.4 Радиобезэховая экранированная камера ТМ ЭК 42.0x28.3x18.0. Паспорт |
ТМ ЭК 42.0x28.3x18.0 ПС |
1 экз. |
|
3.5 Радиобезэховая экранированная камера ТМ ЭК 42.0x28.3x18.0. Руководство по эксплуатации |
ТМ ЭК 42.0x28.3x18.0 РЭ |
1 экз. |
|
3.6 Двухзеркальный компенсированный радиоколлиматор с рабочей зоной 8 x 8 x 12 м ТМК 0914001 в комплекте с пьедесталами. Паспорт |
ТМК 0914001 ПС |
1 экз. |
|
3.7 Двухзеркальный компенсированный радиоколлиматор с рабочей зоной 8 x 8 x 12 м ТМК 0914001 в комплекте с пьедесталами. Руководство по эксплуатации |
ТМК 0914001 РЭ |
1 экз. |
|
3.8 Комплект позиционеров для облучателей и для измеряемого объекта в коллиматорном режиме ТМП 0515002. Паспорт |
ТМП 0515002 ПС |
1 экз. |
|
3.9 Комплект позиционеров для облучателей и для измеряемого объекта в коллиматорном режиме ТМП 0515002. Руководство по эксплуатации |
ТМП 0515002 РЭ |
1 экз. |
|
3.10 Радиочастотное оборудование и Автоматизированное рабочее место оператора ТМ РО АРМ 0616003. Паспорт |
ТМ РО АРМ 0616003 ПС |
1 экз. |
|
3.11 Радиочастотное оборудование и Автоматизированное рабочее место оператора ТМ РО АРМ 0616003. Руководство по эксплуатации |
ТМ РО АРМ 0616003 РЭ |
1 экз. |
|
3.12 Таль электрическая цепная LK-DAM-10W. Паспорт |
LK-DAM-10W ПС |
1 экз. |
|
3.13 Таль электрическая цепная LK-DAM-10W. Руководство по монтажу и эксплуатации |
LK-DAM-10W РЭ |
1 экз. |
Поверка
осуществляется по документу 133-19-02 МП «Автоматизированный измерительновычислительный комплекс для измерений радиотехнических характеристик антенн и полезной нагрузки автономно и в составе космических аппаратов ТМСА 049. 050. 00Д. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 19 февраля 2019 г.
Основные средства поверки:
- система лазерная координатно-измерительная Leica Absolute Tracker AT401 (регистрационный номер 48561-11 в Федеральном информационном фонде по обеспечению единства измерений);
- анализатор электрических цепей векторный ZVA50 (регистрационный номер 48355-11 в Федеральном информационном фонде по обеспечению единства измерений);
- аттенюатор ступенчатый программируемый 84908M (регистрационный номер 60239-15 в Федеральном информационном фонде по обеспечению единства измерений).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация предприятия-изготовителя
Другие Антенны измерительные
