75104-19: LS-1866, LS-1881, LS-R700 Измерители утечки воздуха - Производители, поставщики и поверители

Измерители утечки воздуха LS-1866, LS-1881, LS-R700

Номер в ГРСИ РФ: 75104-19
Производитель / заявитель: Фирма "Cosmo Instrument Co., Ltd.", Япония
Скачать
75104-19: Описание типа СИ Скачать 462.3 КБ
75104-19: Методика поверки Скачать 3.1 MБ
Нет данных о поставщике
Измерители утечки воздуха LS-1866, LS-1881, LS-R700 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Измерители утечки воздуха LS-1866, LS-1881, LS-R700 (далее по тексту - измерители) предназначены для измерений избыточного давления воздуха в цилиндре двигателя внутреннего сгорания и преобразования полученной измерительной информации в цифровые значения, а так же определения герметичности.

Информация по Госреестру

Основные данные
Номер по Госреестру 75104-19
Наименование Измерители утечки воздуха
Модель LS-1866, LS-1881, LS-R700
Страна-производитель ЯПОНИЯ
Срок свидетельства (Или заводской номер) на 25 шт. с зав.№ LS-1866: 545-6753 … 545-6760; LS-1881: 524-3924 … 524-3928, 532-1337; LS-R700: 548-5239-25G, 548-6236, 548-6237, 548-6259 … 548-6263, 548-5226-25G … 548-5228-25G
Производитель / Заявитель

Фирма "Cosmo Instrument Co., Ltd.", Япония

ЯПОНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Актуальность информации 24.11.2024

Поверители

Скачать

75104-19: Описание типа СИ Скачать 462.3 КБ
75104-19: Методика поверки Скачать 3.1 MБ

Описание типа

Назначение

Измерители утечки воздуха LS-1866, LS-1881, LS-R700 (далее по тексту - измерители) предназначены для измерений избыточного давления воздуха в цилиндре двигателя внутреннего сгорания и преобразования полученной измерительной информации в цифровые значения, а так же определения герметичности.

Описание

Принцип действия измерителей основан на считывании информации об измеряемом давлении, получаемой от встроенного первичного преобразователя давления. Основным элементом датчиков давления является пьезорезистивный первичный преобразователь. Под действием измеряемого давления измерительная мембрана датчика давления деформируется, изменяя электрическое сопротивление пьезорезисторов измерительного моста первичного преобразователя. Изменение сопротивления вызывает пропорциональное изменение выходного напряжения и предается на микропроцессор для формирования цифрового выходного сигнала, пропорционального измеряемому давлению. Измеренное значение избыточного давления (падения давления) преобразуется, при отсутствии герметичности цилиндра двигателя внутреннего сгорания, согласно закона Бойля — Мариотта в утечку воздуха.

Конструктивно измерители выполнены в едином металлическом корпусе, состоящем из интеллектуальных пневматических контуров, которые выполняют самодиагностику во время каждого цикла измерений, включая проверку работы клапана и чувствительности преобразователя, для обеспечения заявленной производительности и надежности.

На лицевой стороне корпуса измерителей расположены:

- ЖК дисплей для отображения измерительной информации;

- клавиатура панели управления;

- индикатор утечки.

На задней стороне корпуса измерителей расположены:

- разъем для подключения ПК/принтера;

- калибровочные порты;

- разъём для подключения измеряемого давления;

- разъем для подключения питания;

- кнопка включения.

Данные об измеренном давлении выводятся на цифровой ЖК дисплей измерителя, для подключения внешних устройств (персонального компьютера) и передачи данных используется интерфейс на базе EIA-232.

Измерители выпускаются в модификациях: LS-1866, LS-1881, LS-R700, отличающихся диапазонами измеряемого избыточного давления и конструктивным исполнением корпуса.

Внешний вид измерителей представлен на рисунках 1-3. Пломбирование измерителей не предусмотрено.

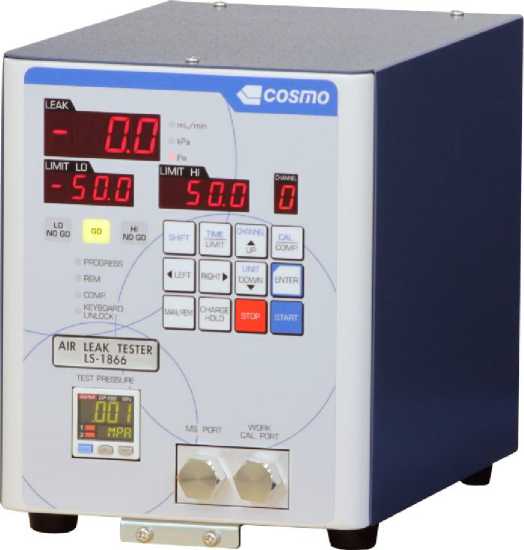

Рисунок 1 - Общий вид измерители утечки

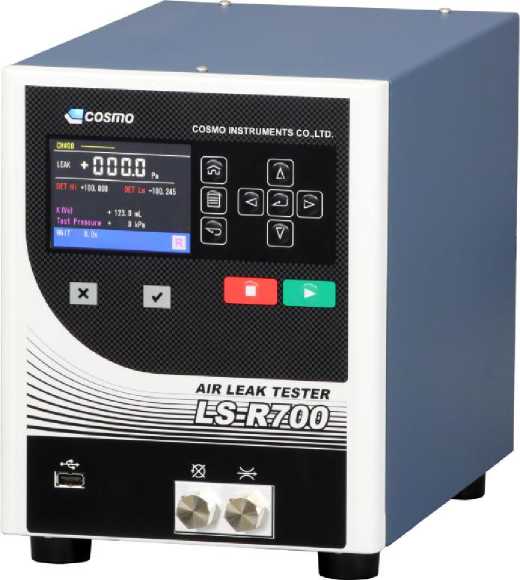

Рисунок 2 - Общий вид измерители утечки

воздуха LS-1866                               воздуха LS-R700

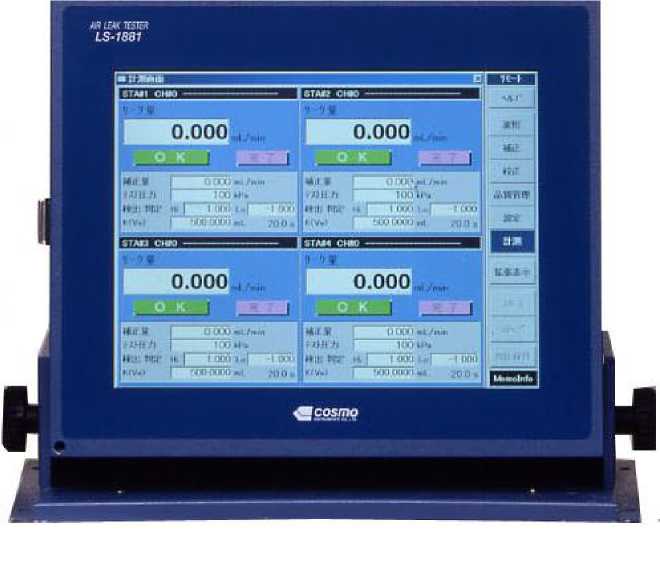

Рисунок 3 - Общий вид измерители утечки воздуха LS-1881

Программное обеспечение

Программное обеспечение (далее - ПО) состоит из встроенного и внешнего ПО. Метрологически значимым является только встроенное ПО.

Встроенное ПО выполняет обработку и преобразование измерительной информации, а так же осуществляет коммуникацию между измерителями и компьютером. Устанавливается в измеритель на заводе-изготовителе во время производственного цикла. Конструкция средства измерений (далее - СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.

Идентификационные признаки ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Модификация LS-1866

Модификация LS-1881

Модификация LS-R700

Идентификационное наименование ПО

LS-1866

LS-1881

LS-R700

Номер версии (идентификационный номер) ПО

L66V208

Ver.1.3.0.6

Ver.1.0.2.7

Цифровой идентификатор ПО

-

-

Алгоритм вычисления цифрового идентификатора ПО

-

-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Технические характеристики

Метрологические характеристики приведены в таблице 2.

Таблица 2 - Метрологические характеристики измерителей

Наименование характеристики

З

начения

Модификации LS-1866, LS-R700

Модификации LS-1881, LS-R700

Диапазон измерений избыточного давления, кПа

от 10 до 95

от 50 до 800

Пределы допускаемой основной приведённой погрешности измерений избыточного давления (% от диапазона измерений)

±5,0

Вариация показаний (% от диапазона измерений), не более

±5,0

Цена наименьшего разряда индикации, кПа

1,0

Предельные допустимые перегрузки, МПа

5,0

Основные технические характеристики приведены в таблице 3.

Таблица 3 - Технические характеристики измерителей

Наименование характеристики

Величина

Условия эксплуатации:

- температура окружающего воздуха, °C

- относительная влажность при температуре окружающего воздуха без конденсации влаги, %

- атмосферное давление, кПа

от +15 до +25

до 80 от 84 до 106,7

Напряжение питания переменного тока, В

от 100 до 240

Потребляемая мощность, Вт, не более

70

Габаритные размеры (ДхШ*В), мм, не более, для модификаций:

- LS-1866

- LS-R700

- LS-1881

165x450x208

195x455x255

267x175x302

Масса, кг, не более, для модификаций: - LS-1866

- LS-R700

- LS-1881

6,3 10,0

7,5

Продолжение таблицы 3

Резьба для присоединения к источнику давления:

Rc1/4

Средний срок службы, менее, лет, не менее

10

Средняя наработка до отказа, ч, не менее

100000

Знак утверждения типа

наносится типографским способом на титульном листе паспорта.

Комплектность

приведена в таблице 4.

Таблица 4

Наименование

Обозначение

Количество

Измерители утечки воздуха LS-1866, LS-1881, LS-R700

-

1 шт.

Паспорт

Ь8.001.ПС

1 шт

Методика поверки

МП-099/04-2019

1 экз.

Поверка

осуществляется по документу МП-099/04-2019 «Измерители утечки воздуха LS-1866, LS-1881,

LS-R700. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» «08» апреля 2019 г.

Основные средства поверки:

Преобразователи давления ПДЭ-020И (регистрационный номер в Федеральном информационном фонде 58668-14);

Калибратор давления портативный ЭЛМЕТРО-Паскаль-02   (Регистрационный

№ 48184-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки может наноситься на и/или в паспорт и/или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22520-85 Датчики    давления, разрежения и разности давлений с

электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

Техническая документация изготовителя «COSMO INSTRUMENT CO., LTD», Япония
