Система измерений количества и показателей качества нефтепродуктов ООО "РН - Морской терминал Находка"

Номер в ГРСИ РФ: 75105-19
Производитель / заявитель: ООО "НПП ОЗНА-Инжиниринг", г.Уфа
Скачать
75105-19: Описание типа СИ Скачать 337 КБ
75105-19: Методика поверки Скачать 3.7 MБ
Нет данных о поставщике
Система измерений количества и показателей качества нефтепродуктов ООО "РН - Морской терминал Находка" поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Система измерений количества и показателей качества нефтепродуктов ООО «РН -Морской терминал Находка» (далее по тексту - СИКНП) предназначена для измерений массы нефтепродуктов.

Информация по Госреестру

Основные данные
Номер по Госреестру 75105-19
Наименование Система измерений количества и показателей качества нефтепродуктов ООО "РН - Морской терминал Находка"
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) зав.№ 391
Производитель / Заявитель

ООО "НПП "ОЗНА-Инжиниринг", г.Уфа

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 7
Найдено поверителей 5
Успешных поверок (СИ пригодно) 7 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

75105-19: Описание типа СИ Скачать 337 КБ
75105-19: Методика поверки Скачать 3.7 MБ

Описание типа

Назначение

Система измерений количества и показателей качества нефтепродуктов ООО «РН -Морской терминал Находка» (далее по тексту - СИКНП) предназначена для измерений массы нефтепродуктов.

Описание

Принцип действия СИКНП основан на использовании прямого метода динамических измерений массы нефтепродуктов с применением счетчика-расходомера массового. Выходные сигналы измерительного преобразователя счетчика-расходомера массового поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму.

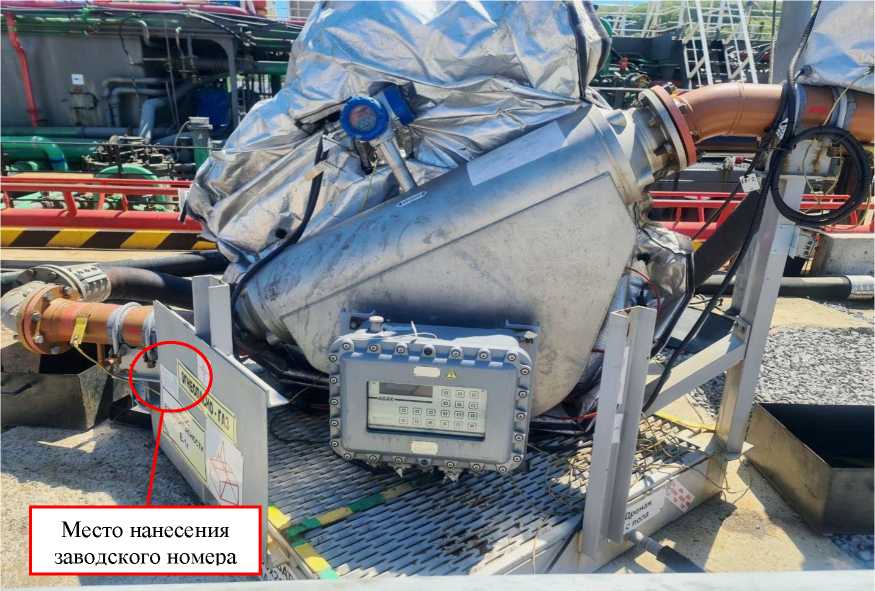

СИКНП представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКНП осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКНП и эксплуатационными документами на ее компоненты.

В составе СИКНП применены средства измерений утвержденных типов, которые указаны в таблице 1.

Таблица 1 - Состав СИКНП

Наименование средства измерений

Регистрационный номер в Федеральном информационном фонде

Расходомер-счетчик массовый OPTIMASS 6400 (далее по тексту - СРМ)

53804-13

Датчик давления Метран-150 модели 150TG

32854-13

Комплекс измерительно-вычислительный расхода и количества жидкостей и газов «АБАК+» (далее - по тексту - ИВК)

52866-13

СИКНП обеспечивает выполнение следующих основных функций:

- автоматические измерения массового расхода и массы нефтепродуктов за установленные (назначенные) интервалы времени;

- автоматические измерения давления в измерительной линии;

- автоматический контроль 2-фазного потока (контроль наличия газа встроенными средствами СРМ);

- отображение (индикацию), регистрацию и архивирование результатов измерений;

- защиту информации от несанкционированного доступа программными средствами;

- ручной отбор проб нефтепродуктов в соответствии с ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб» для анализа пробы в химико-аналитической лаборатории.

Пломбирование СИКНП не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) СИКНП (ИВК, автоматизированного рабочего места (АРМ) оператора) обеспечивает реализацию функций СИКНП. Наименования ПО и идентификационные данные указаны в таблице 2.

Уровень защиты ПО СИКНП «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

ПО АРМ оператора

ПО ИВК

Идентификационное наименование ПО

OZNA-Flow 3.1

Abak.bex

Номер версии (идентификационный номер) ПО

3.1

1.0

Цифровой идентификатор ПО

60075479

4069091340

Технические характеристики

Метрологические и основные технические характеристики СИКНП, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 3, 4.

Таблица 3 - Метрологические характеристики СИКНП

Наименование характеристики

Значение

Диапазон измерений расхода, т/ч (м3/ч)

от 28 до 440 (от 40 до 500)

Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, %

±0,25

Таблица 4 - Основные технические характеристики СИКНП

Наименование характеристики

Значение

Измеряемая среда

топливо дизельное ЕВРО летнее К5 и земнее К5 по ГОСТ 32511-2013 (EN 590:2009) «Топ-ливо дизельное ЕВРО. Технические условия»

топливо дизельное арктическое ДТ - Роснефть-А1-К5 по СТО 00044428-001-2010 «Топливо дизельное. Технические условия»

бензин неэтилированный марки АИ-95-К5 и АИ-92-К5 по ГОСТ 32513-2013 «Топлива моторные. Бензин неэтилированный. Технические условия»

Количество измерительных линий, шт.

1 (одна рабочая)

Диапазон избыточного давления измеряемой среды, МПа:

- рабочее

- максимально допустимое

от 0,2 (0,05)* до 0,7 1,0

Физико-химические свойства измеряемой среды:

Диапазон плотности измеряемой среды при +15 оС, кг/м3:

- топливо дизельное

- бензин

от 820 до 845

от 725 до 780

Продолжение таблицы 4

Наименование характеристики

Значение

Диапазон кинематической вязкости измеряемой среды при +40 оС, мм2/с (сСт):

- топливо дизельное

- бензин

от 2,0 до 4,5 не нормируется

Диапазон температуры измеряемой среды, °С

от -25 до +30

Режим работы СИКНП

периодический

Параметры электрического питания: - напряжение, В

- частота, Гц

380±38 (трехфазное); 220±22 (однофазное)

50±1

Условия эксплуатации:

- температура наружного воздуха, оС

- атмосферное давление, кПа

- относительная влажность, %

от -25 до +40 от 84,0 до 106,7 от 30 до 100

Средний срок службы, лет, не менее

10

* - указано минимальное значение для бензина (дизельного топлива) при минимальном расходе. При подаче нефтепродуктов из резервуарного парка необходимо обеспечить бескавитационный режим измерений.

Знак утверждения типа

наносится в нижней части титульного листа руководства по эксплуатации СИКНП типографским способом.

Комплектность

Комплектность СИКНП приведена в таблице 5.

Таблица 5 - Комплектность СИКНП

Наименование

Обозначение

Количество

Система измерений количества и показателей качества нефтепродуктов ООО «РН - Морской терминал Находка», заводской № 391

_

1 шт.

Руководство по эксплуатации

РЭ

1 экз.

Методика поверки

МП 0935-9-2019

1 экз.

Поверка

осуществляется по документу МП 0935-9-2019 «Инструкция. ГСИ. Система измерений количества и показателей качества нефтепродуктов ООО «РН - Морской терминал Находка». Методика поверки», утвержденному ФГУП «ВНИИР» 21 марта 2019 г.

Основные средства поверки:

- рабочий эталон 1-го или 2-го разряда в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости», обеспечивающий определение метрологических характеристик счетчиков - расходомеров массовых в требуемых диапазонах расхода;

- средства поверки в соответствии с нормативными документами на поверку средств измерений, входящих в состав СИКНП.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке СИКНП.

Сведения о методах измерений

приведены в инструкции «ГСИ. Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов ООО «РН - Морской терминал Находка» (свидетельство об аттестации методики (метода) измерений № 01.00257-2013/211014-18).

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии (Рос-стандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Приказ Министерства энергетики Российской Федерации от 15.03.2016 г. № 179 «Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
