75109-19: РВС-10000 Резервуар вертикальный стальной цилиндрический - Производители, поставщики и поверители

Резервуар вертикальный стальной цилиндрический РВС-10000

Номер в ГРСИ РФ: 75109-19
Категория: Резервуары
Производитель / заявитель: АО "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), г. Новокузнецк
Скачать
75109-19: Описание типа СИ Скачать 395.3 КБ
75109-19: Методика поверки Скачать 34.8 КБ
Заказать
Поставщик: ООО "САРРЗ"
Резервуар вертикальный стальной цилиндрический РВС-10000 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Резервуар вертикальный стальной цилиндрический РВС-10000 (далее - РВС-10000) предназначен для измерения объема жидкости.

Информация по Госреестру

Основные данные
Номер по Госреестру 75109-19
Наименование Резервуар вертикальный стальной цилиндрический
Модель РВС-10000
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) зав.№ 1
Производитель / Заявитель

АО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Актуальность информации 03.11.2024

Поверители

Скачать

75109-19: Описание типа СИ Скачать 395.3 КБ
75109-19: Методика поверки Скачать 34.8 КБ

Описание типа

Назначение

Резервуар вертикальный стальной цилиндрический РВС-10000 (далее - РВС-10000) предназначен для измерения объема жидкости.

Описание

РВС-10000 представляет собой стальной металлический сосуд в форме вертикального цилиндра с плоским днищем и стационарной кровлей.

РВС-10000 оснащен предохранительным и дыхательным клапанами, световыми и замерными люками, люк-лазами, приемо-раздаточными патрубками, приборами контроля и сигнализации. РВС-10000 по принципу действия является закрытым, по расположению -наземным. Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части резервуара.

Резервуар вертикальный стальной цилиндрический РВС-10000 зав. № 1, расположен на площадке резервуарного парка ПСП «Холмогоры».

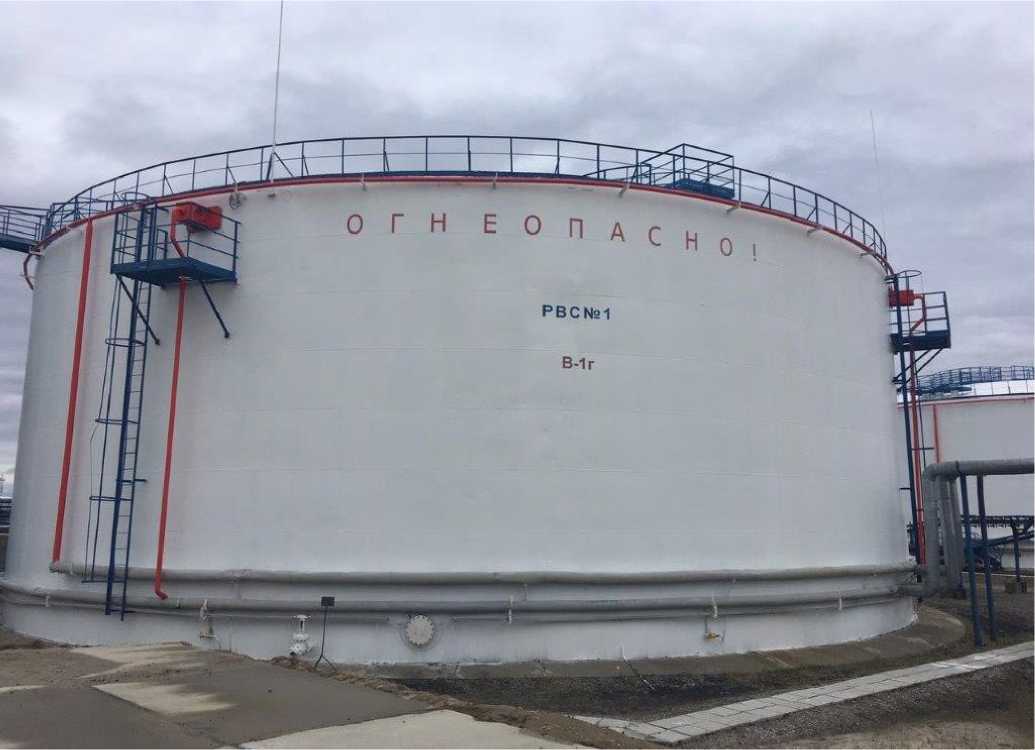

На рисунке 1 представлен общий вид РВС-10000.

Рисунок 1 - Общий вид РВС-10000

Пломбирование резервуара стального вертикального цилиндрического РВС-10000 не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

10000

Пределы допускаемой относительной погрешности определения вместимости геометрическим методом, %

±0,1

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры резервуара, мм: диаметр высота стенки

34200

11980

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар вертикальный стальной цилиндрический

РВС-10000

1 экз.

Паспорт вертикального стального цилиндрического резервуара

1 экз.

Градуировочная таблица

1 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

— Рулетка   измерительная   металлическая   ЕХ20/5,   регистрационный номер

в Федеральном информационном фонде (далее - регистрационный номер) 22003-07;

— Рулетка измерительная металлическая РНГ мод. Р30Н2Г, регистрационный номер 60606-15;

— Нивелир оптико-механический с компенсатором В-40, регистрационный номер 45563-10;

— Рейка нивелирная телескопическая VEGA TS5M, регистрационный номер 51835-12;

— Штангенциркуль ШЦ-I, регистрационный номер 260-05;

— Толщиномер ультразвуковой УТ-93П/1, регистрационный номер 18374-10.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на место подписи поверителя в градуировочную таблицу.

Сведения о методах измерений

ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Нормативные документы

ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия

ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
