Резервуар вертикальный стальной цилиндрический РВС-10000
| Номер в ГРСИ РФ: | 75111-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), г. Новокузнецк |
Резервуар вертикальный стальной цилиндрический РВС-10000 (далее - РВС-10000) предназначен для измерения объема жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75111-19 |
| Наименование | Резервуар вертикальный стальной цилиндрический |
| Модель | РВС-10000 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | зав.№ 7 |
Производитель / Заявитель
АО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 75111-19: Описание типа СИ | Скачать | 435.2 КБ | |
| 75111-19: Методика поверки | Скачать | 34.8 КБ |
Описание типа
Назначение
Резервуар вертикальный стальной цилиндрический РВС-10000 (далее - РВС-10000) предназначен для измерения объема жидкости.
Описание
РВС-10000 представляет собой стальной металлический сосуд в форме вертикального цилиндра с плоским днищем и стационарной кровлей.
РВС-10000 оснащен предохранительным и дыхательным клапанами, световыми и замерными люками, люк-лазами, приемо-раздаточными патрубками, приборами контроля и сигнализации. РВС-10000 по принципу действия является закрытым, по расположению -наземным. Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуар вертикальный стальной цилиндрический РВС-10000 зав. № 7 расположен на площадке резервуарного парка ПСП «Холмогоры».

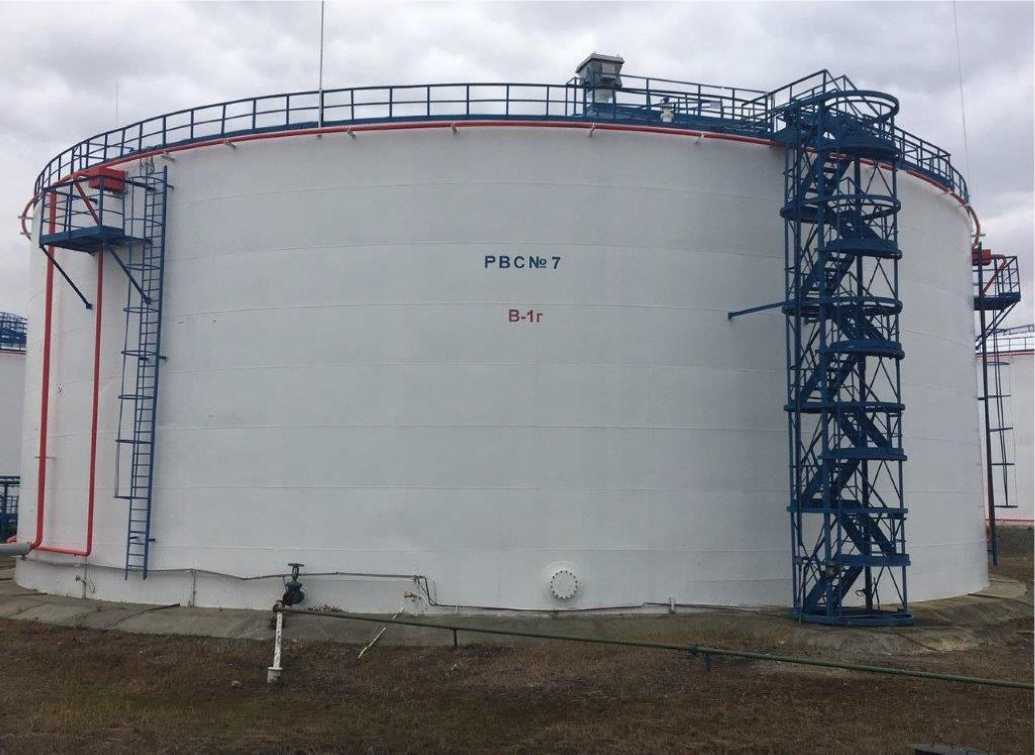

На рисунке 1 представлен общий вид РВС-10000.
Рисунок 1 - Общий вид РВС-10000
Пломбирование резервуара стального вертикального цилиндрического РВС-10000 не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
10000 |
|
Пределы допускаемой относительной погрешности определения вместимости геометрическим методом, % |
±0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры резервуара, мм: диаметр высота стенки |
34200 11940 |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный стальной цилиндрический |
РВС-10000 |
1 шт. |
|
Паспорт вертикального стального цилиндрического резервуара |
1 экз. | |
|
Градуировочная таблица |
1 экз. |
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
— Рулетка измерительная металлическая ЕХ20/5, регистрационный номер
в Федеральном информационном фонде (далее - регистрационный номер) 22003-07;
— Рулетка измерительная металлическая РНГ мод. Р30Н2Г, регистрационный номер 60606-15;
— Нивелир оптико-механический с компенсатором В-40, регистрационный номер 45563-10;
— Рейка нивелирная телескопическая VEGA TS5M, регистрационный номер 51835-12;
— Штангенциркуль ШЦ-I, регистрационный номер 260-05;
— Толщиномер ультразвуковой УТ-93П/1, регистрационный номер 18374-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на место подписи поверителя в градуировочную таблицу.
Сведения о методах измерений
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки
Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
