Устройства сбора и передачи данных Контроллер ИНТЕЛЕКОН
Номер в ГРСИ РФ: | 75116-19 |
---|---|
Производитель / заявитель: | ООО "Горизонт", г.Екатеринбург |
75116-19: Описание типа СИ | Скачать | 461.2 КБ |
![КтоПоверит](https://all-pribors.ru/images/logo-full-kp-site.png)
Устройства сбора и передачи данных «Контроллер «ИНТЕЛЕКОН» (далее - УСПД) предназначены для сбора информации по кодовым линиям связи (RS-485, M-Bus, 1-Wire) с измерительных датчиков и счетчиков, измерения количества импульсов c расходомеров и счетчиков, управления исполнительными механизмами (реле, контакторы), передаче данных по кодовым линиям связи (RS-485, Ethernet).
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 75116-19 |
Наименование | Устройства сбора и передачи данных |
Модель | Контроллер ИНТЕЛЕКОН |
Страна-производитель | РОССИЯ |
Срок свидетельства (Или заводской номер) | 31.05.2024 |
Производитель / Заявитель
ООО "Горизонт", г.Екатеринбург
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 4 года |
Актуальность информации | 30.06.2024 |
Поверители
Скачать
75116-19: Описание типа СИ | Скачать | 461.2 КБ |
Описание типа
Назначение
Устройства сбора и передачи данных «Контроллер «ИНТЕЛЕКОН» (далее - УСПД) предназначены для сбора информации по кодовым линиям связи (RS-485, M-Bus, 1-Wire) с измерительных датчиков и счетчиков, измерения количества импульсов c расходомеров и счетчиков, управления исполнительными механизмами (реле, контакторы), передаче данных по кодовым линиям связи (RS-485, Ethernet).
Описание
Принцип действия УСПД основан на измерении / чтении данных измерительных устройств (датчиков, электросчетчиков, расходомеров, теплосчетчиков и др.), обработке этих данных или передачи на «верхний уровень».
Измеренное количество импульсов с расходомеров хранится во внутренней памяти УСПД.
Кодовый обмен с электросчетчиков и теплосчетчиков осуществляется по протоколам обмена, соответствующим Modbus, ГОСТ IEC 61107-2011.
Конструктивно УСПД состоит из одной или двух электрических плат, в зависимости от исполнения, размещённых в пластиковом корпусе.
УСПД выпускаются в двух исполнениях ИНТЕЛЕКОН - ШД и ИНТЕЛЕКОН - ЦС1, которые отличаются набором кодовых интерфейсов и количества входных/выходных сигналов. ИНТЕЛЕКОН - ШД имеет следующий набор: RS-485 (2 шт.), Ethernet (1 шт.), USB (1 шт.), входные дискретные сигналы типа «сухой контакт» (2 шт.). ИНТЕЛЕКОН - ЦС1 - RS-485 (2 шт.), M-Bus (1 шт.), 1-Wire (1 шт.), USB (1 шт.), входные дискретные сигналы типа «сухой контакт» (3 шт.), выходные релейные команды (3 шт.). Оба исполнения могут быть оборудованы платой расширения на 30 входных дискретных / импульсных сигналов. ИНТЕЛЕКОН - ШД имеет внутренние часы, относительно которых данные сохраняются в энергонезависимую память. ИНТЕЛЕКОН - ЦС1 внутренних часов не имеет и передает данные для сохранения в ИНТЕЛЕКОН - ШД.
Выходные релейные команды могут быть использованы для отключения потребителя при превышении лимита использования ресурсов.
Структура условного обозначения приведена ниже:
УСПД «Контроллер «ИНТЕЛЕКОН - Х-Y»
Значение кодировки X:
ШД контроллер Шлюз- Диспетчер
ЦС1 контроллер Цифровой Связи 1-е исполнение
(M-Bus, RS-485, 1-Wire)
Значение кодировки Y:
- нет платы расширения
В30 плата расширения на 30 Входных
дискретных/импульсных сигналов

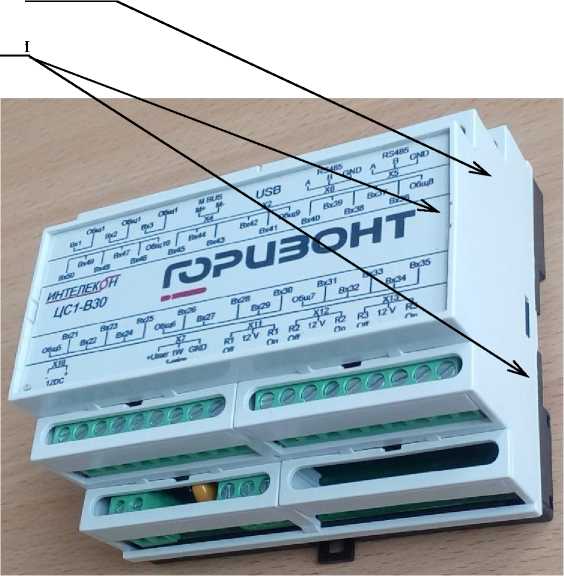

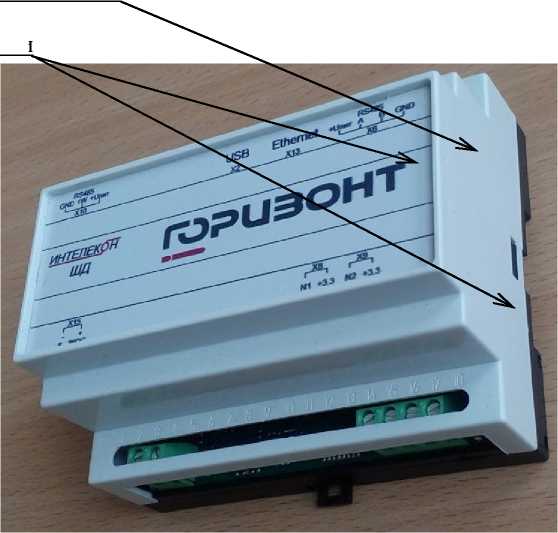

Общий вид УСПД, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
место пломбировки
![](/images/ot/19//75116-19-2.jpg)
а)
место нанесения знака поверки место нанесения знака поверки
место пломбировки
![](/images/ot/19//75116-19-3.jpg)
б)
Рисунок 1 - Общий вид УСПД: а) ИНТЕЛЕКОН - ШД, б) ИНТЕЛЕКОН - ЦС1
Программное обеспечение
Программное обеспечение (ПО) УСПД состоит из двух частей: метрологически значимой и сервисной.
Функции метрологически значимой части ПО:
- сбор показаний счетчиков электроэнергии и тепла по кодовым линиям связи (RS-485, M-Bus);
- счет и хранение импульсов со счетчиков ХВС, ГВС;
- передача полученных и измеренных данных по кодовой линии связи (RS-485, Ethernet).
Функции сервисной части ПО:
- управление светодиодной индикацией прибора;
- диагностика исправности работы прибора;
- управление внешними исполнительными механизмами по внутреннему алгоритму работы;
- конфигурация сетевых настроек контроллера.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений "высокий" в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
ИНТЕЛЕКОН - ШД |
ИНТЕЛЕКОН - ЦС1 | |
Идентификационное наименование ПО: |
int-shd-m.hex |
int-csl-m.hex |
Номер версии (идентификационный номер) ПО |
не ниже 1.20 | |
Цифровой идентификатор ПО |
по номеру версии |
Технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристик |
Значение |
Диапазон измерений количества импульсных сигналов, имп. |
от 1 до 4 294 967 295 |
Пределы допускаемой абсолютной погрешности измерений количества импульсных сигналов за время счета, имп. |
± 1 |
Пределы допускаемой погрешности хранения формируемой шкалы времени в автономном режиме за сутки (суточный ход часов), с |
± 10 |
Таблица 3 - Основные технические характеристики
Наименование характеристик |
Значение |
Интерфейсы связи с внешними устройствами вычислительной техники |
RS-485, Ethernet, M-Bus, USB, 1-Wire |
Диапазон напряжения питания от источника постоянного тока, В - для исполнения ИНТЕЛЕКОН - ШД; - для исполнения ИНТЕЛЕКОН - ЦС1 |
от 6 до 36 от 11 до 13 |
Потребляемая мощность, Вт, не более |
2 |
Минимальная длительность импульса, мс (для ИНТЕЛЕКОН - ШД -В30, ИНТЕЛЕКОН - ЦС1 - В30) |
50 |
Длительность паузы, мс (для ИНТЕЛЕКОН - ШД - В 30, ИНТЕЛЕКОН - ЦС1 - В30) |
50 |
Максимальная частота импульсов, Гц (для ИНТЕЛЕКОН - ШД - В30, ИНТЕЛЕКОН - ЦС1 - В30) |
10 |
Климатическое исполнение по ГОСТ 15150-69 |
У3 |
Степень защиты по ГОСТ 14254-2015 |
IP20 |
Габаритные размеры, мм, не более - длина - ширина - высота |
110 90 60 |
Масса, кг, не более |
0,3 |
Средняя наработка на отказ, ч, не менее |
200 000 |
Средний срок службы, лет |
20 |
Знак утверждения типа
наносят на титульный лист паспорта типографским способом, на корпус УСПД методом трафаретной печати или другим, не ухудшающим качества способом.
Комплектность
Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
УСПД |
АВМЮ.426487.009 |
1 шт. |
Руководство по эксплуатации |
АВМЮ. 426487.009 РЭ |
1 экз. |
Паспорт: - для исполнения ИНТЕЛЕКОН - ШД - для исполнения ИНТЕЛЕКОН - ЦС1 |
АВМЮ.426487.009 ПС АВМЮ.426487.009 - 15 ПС |
1 экз. |
Упаковка |
- |
1 шт. |
Методика поверки |
МП 41-262-2018 |
1 экз. |
Поверка
осуществляется по документу МП 41-262-2018 «ГСИ. Устройства сбора и передачи данных «Контроллер «ИНТЕЛЕКОН». Методика поверки», утверждённому ФГУП «УНИИМ» 26 декабря 2018 г.
Основные средства поверки:
- рабочий эталон 4-го разряда единицы времени в диапазоне значений от 1 до 108 с и национальной шкалы времени. Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 (приемник навигационный МНП-М3, рег. номер в Федеральном информационном фонде 38133-08);
- рабочий эталон 4-го разряда единицы времени в диапазоне значений от 0,1 мкс до 1-104 с, единицы частоты в диапазоне значений от 0,1 Гц до 500 МГц, ПГ=±1-10"6 Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 (частотомер электронно-счётный Ч3-47А, рег. номер в Федеральном информационном фонде 6509-78);
- генератор импульсов Г5-60, ЛТ=±1х10-6 Т, Лт=±(0,1хт+10 нс),
Лт2,3=±(1х10-6хт+10нс), Ли=±(0,01хи+2 мВ) (рег. номер в Федеральном информационном фонде № 5463-76).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на место стыковки верхнего и нижнего кожухов УСПД.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 Государственная поверочная схема для средств измерений времени и частоты
АВМЮ.426487.009 ТУ Устройство сбора и передачи данных «Контроллер «ИНТЕЛЕКОН». Технические условия
