Комплекты мер для поверки установок лазерных измерительных BLAZER
| Номер в ГРСИ РФ: | 75119-19 |
|---|---|
| Производитель / заявитель: | Фирма "METROPTIC Technologies Ltd.", Израиль |
Комплекты мер для поверки установок лазерных измерительных BLAZER (меры) предназначены для передачи единицы в области измерений геометрических параметров поверхностей сложной формы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75119-19 |
| Наименование | Комплекты мер для поверки установок лазерных измерительных |
| Модель | BLAZER |
| Страна-производитель | ИЗРАИЛЬ |
| Срок свидетельства (Или заводской номер) | 31.05.2024 |
Производитель / Заявитель
Фирма "METROPTIC Technologies Ltd.", Израиль
ИЗРАИЛЬ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 26 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 18 (69%) |
| Неуспешных поверок (СИ непригодно) | 8 (31%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 75119-19: Описание типа СИ | Скачать | 330.4 КБ | |
| 75119-19: Методика поверки | Скачать | 3.5 MБ |
Описание типа
Назначение
Комплекты мер для поверки установок лазерных измерительных BLAZER (меры) предназначены для передачи единицы в области измерений геометрических параметров поверхностей сложной формы.
Описание
Принцип действия мер основан на измерении при помощи установок лазерных измерительных BLAZER отклонений параметров мер, входящих в комплект, от значений, установленных при их поверке (калибровке).
В комплект мер для поверки установок лазерных измерительных BLAZER входят:
- мера-цилиндр (рисунок 1, 2);
- мера-сфера (рисунок 3, 4);
- мера-диполь (рисунок 5);
- мера-плоскопараллельная пластина (рисунок 6).

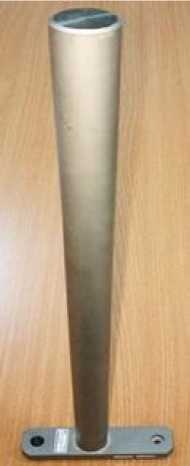

Мера-цилиндр (рисунок 1) представляет собой металлический цилиндр c номинальными высотой и диаметром в соответствии с типоразмером , закреплённый на платформе, устанавливаемой на рабочий стол установки.
Рисунок 1 - Общий вид меры-цилиндра

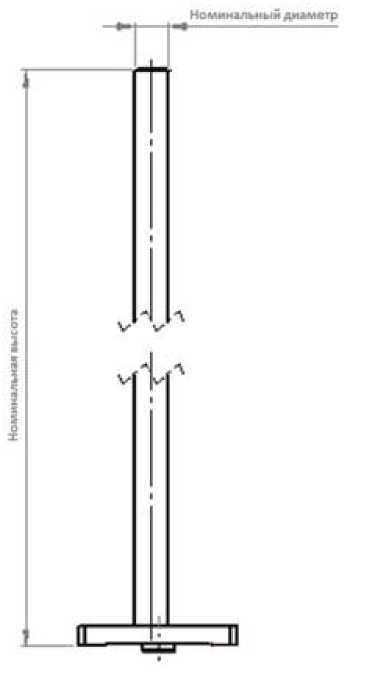

Платформа имеет различное конструктивное исполнение (рисунки 2а, 2б), что позволяет расположить ось цилиндра перпендикулярно поверхности рабочего стола. При использовании дополнительных средств измерительных установок BLAZER мера-цилиндр может быть оснащена специальными переходниками, обеспечивающими перпендикулярность.
а)
б)
Рисунок 2 - Конструктивные исполнения меры-цилиндра

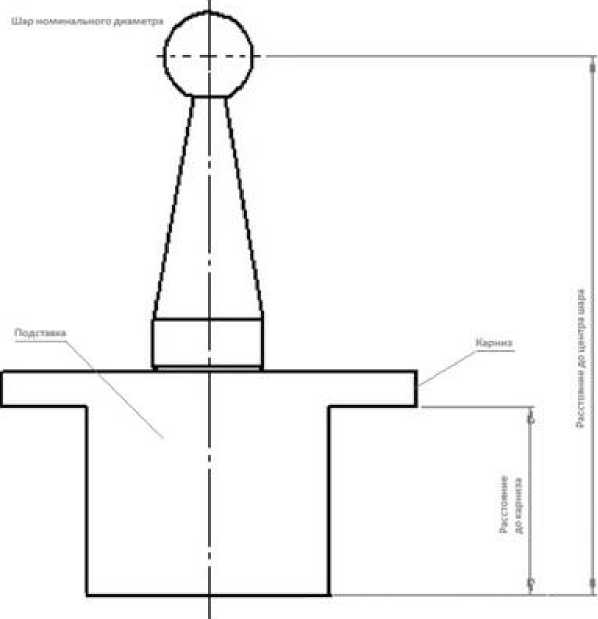

Мера-сфера (рисунок 3) представляет собой меговую металлическую сферу номинального диаметра, закреплённую на подставке, устанавливаемой на рабочий стол установки.
Рисунок 3 - Общий вид меры - сфера

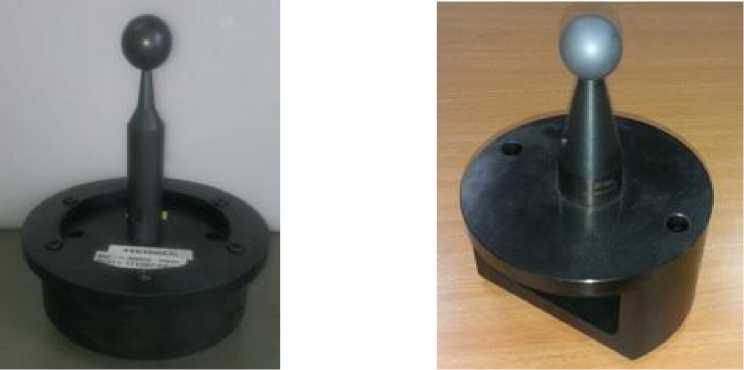

В зависимости от типоразмеров системы BLAZER конструктивное исполнение подставки может варьироваться (рисунки 4а, 4б), а также оснащаться переходниками при использовании дополнительных средств измерительных установок BLAZER.
а) б)
Рисунок 4 - Конструктивные исполнения подставок меры-сферы

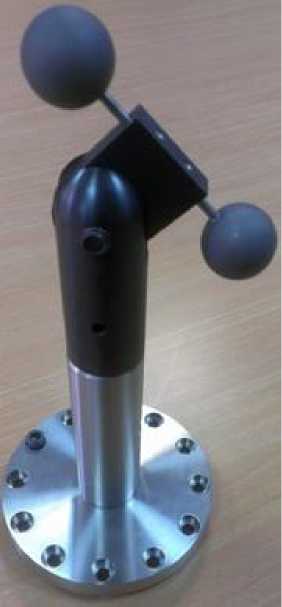

Мера-диполь представляет собой меру из двух матовых металлических сфер номинального диаметра, закрепленных на штанге, обеспечивающей номинальное межцентровое расстояние (Рисунок 5). Мера крепится к подставке, устанавливаемой на рабочий стол установки. Высота подставки может варьироваться в зависимости от типоразмера установки BLAZER.
Рисунок 5 - Общий вид меры-диполь

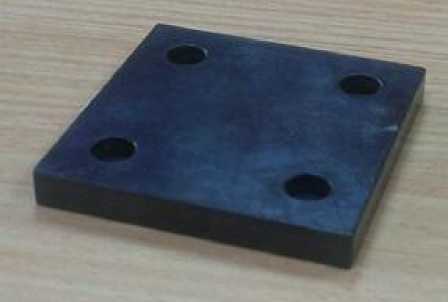

Мера-плоскопараллельная пластина (рисунок 6) представляет собой металлическую пластину, верхняя и нижняя поверхности которой параллельны. Пластина закрепляется посредством винтов на фланце гониометра, устанавливаемом на рабочем столе установок BLAZER.
Рисунок 6 - Общий вид меры-плоскопараллельной пластины
Пломбировка комплекта мер от несанкционированного доступа не предусмотрена.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики мер
|
Наименование характеристики |
Значение характеристики |
|
Мера-цилиндр | |
|
Диапазон номинальных диаметров, мм |
От 20 до 40 |
|
Диапазон номинальных высот, мм |
От 100 до 1000 |
|
Пределы допускаемого отклонения диаметра от номинального вдоль оси Z, мкм |
±10 |
|
Масса, кг, не более, |
10 |
|
Мера-сфера | |
|
Номинальный диаметр сферы, мм |
25,40; 30,00 |
|
Диапазон номинальных расстояний от основания до центра сферы, мм |
От 180 до 205 |
|
Диапазон номинальных расстояний от основания до карниза, мм |
От 45 до 120 |
|
Допускаемое отклонение расстояний от номинальных, мм |
0,025 |
|
Пределы допускаемого отклонения диаметра сферы, мкм |
±15 |
|
Допускаемое отклонение от круглости, мкм |
0,3 |
|
Параметр шероховатости Ra поверхности сферы, мкм |
< 0,01, диффузно отражающая |
|
Материал сферы |
Титан (Satin Finish Titanium) |
|
Масса, кг, не более, |
2,5 |
|
Мера-диполь | |
|
Номинальный диаметр сфер, мм |
25,400 |
|
Номинальное межцентровое расстояние, мм |
76,100 |
|
Допускаемое отклонение от круглости, мкм |
0,3 |
|
Пределы допускаемого отклонения диаметров, мкм |
±5 |
|
Пределы допускаемого отклонения межцентрового расстояния, мкм |
±15 |
|
Параметр шероховатости Ra поверхности сферы, мкм |
< 0,01, диффузно отражающая |
|
Материал сфер |
Титан (Satin Finish Titanium) |
|
Масса, кг, не более, |
1,5 |
|
Мера-плоскопараллельная пластина | |
|
Допускаемое отклонение от параллельности поверхностей, мкм |
1,5 |
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры, мм, не более -длина -ширина |
80 80 |
|
Материал |
Сталь |
|
Масса, кг, не более, |
0,5 |
|
Условия эксплуатации комплекта мер | |
|
Рабочая область значений температур, °С |
От +19 до +21 |
|
Относительная влажность воздуха, не более, % |
80, без конденсата |
Знак утверждения типа
наносится типографским способом на титульный лист Паспорта.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование изделия |
Обозначение |
Количество |
|
Комплект мер для поверки установок лазерных измерительных BLAZER |
1 комплект* | |
|
Паспорт |
1 экз. | |
|
Методика поверки |
МП № 203-33-2018 |
1экз. |
|
*Возможна поставка отдельных мер из комплекта | ||
Поверка
осуществляется по документу МП № 203-33-2018 «Комплекты мер для поверки установок лазерных измерительных BLAZER. Методика поверки», утвержденному
ФГУП «ВНИИМС» 25 июля 2018 года.
Основное средство поверки: координатно-измерительная машина (КИМ) с пределом допускаемой абсолютной погрешности 1,2+L/400 мкм, где L - измеряемая длина в мм (Рег. № 51180-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
изложены в эксплуатационных документах
Нормативные документы
Приказ Росстандарта № 2340 от 09.11.2018 г. об утверждении Государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы
ГОСТ 8.648 -2015 Государственная поверочная схема для средств измерений параметров отклонений формы и расположения поверхностей вращения
Техническая документация фирмы METROPTIC Technologies Ltd, Израиль
