Антенны измерительные логопериодические ЕЛВ-26

Номер в ГРСИ РФ: 75120-19
Категория: Антенны измерительные
Производитель / заявитель: ЗАО ПФ "Элвира", г.Железнодорожный
Скачать
75120-19: Описание типа СИ Скачать 368.7 КБ
75120-19: Методика поверки Скачать 3.7 MБ
Нет данных о поставщике
Антенны измерительные логопериодические ЕЛВ-26 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Антенны измерительные логопериодические ЕЛВ-26 (далее - антенны ЕЛВ26) предназначены для измерений плотности потока энергии (совместно с измерительными приемными устройствами).

Информация по Госреестру

Основные данные
Номер по Госреестру 75120-19
Наименование Антенны измерительные логопериодические
Модель ЕЛВ-26
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 31.05.2024
Производитель / Заявитель

АО ПФ "ЭЛВИРА", г.Балашиха

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 49
Найдено поверителей 3
Успешных поверок (СИ пригодно) 48 (98%)
Неуспешных поверок (СИ непригодно) 1 (2%)
Актуальность информации 17.11.2024

Поверители

Скачать

75120-19: Описание типа СИ Скачать 368.7 КБ
75120-19: Методика поверки Скачать 3.7 MБ

Описание типа

Назначение

Антенны измерительные логопериодические ЕЛВ-26 (далее - антенны ЕЛВ26) предназначены для измерений плотности потока энергии (совместно с измерительными приемными устройствами).

Описание

Принцип действия антенн измерительных логопериодических ЕЛВ-26 (далее - антенны ЕЛВ26) основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.

Конструктивно антенны ЕЛВ-26 состоят из двух диэлектрических пластин, содержащие логопериодические структуры, пересекающиеся под острым углом в месте расположения вибраторов высоких частот. Диэлектрические пластины, содержащие логопериодические структуры, закрыты радиопрозрачным кожухом (колпаком) для защиты от механических воздействий.

Конструкция антенн ЕЛВ-26 позволяет обеспечить работу в сверхшироком диапазоне рабочих частот со стабильной зависимостью коэффициента усиления.

Антенны ЕЛВ-26 запитываются через коаксиальный вход типа SMA (розетка).

Для измерения параметров электромагнитных полей антенны ЕЛВ-26 подключают к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного приемного устройства.

Антенны ЕЛВ-26 могут использоваться в комплекте с генератором сигналов для создания переменного электромагнитного поля с заданной плотностью потока энергии. Для генерирования электромагнитного поля антенны ЕЛВ-26 подключают к выходу генератора сверхвысоких частот.

Элементы антенны ЕЛВ26, влияющие на ее метрологические характеристики, защищены от несанкционированного доступа пломбой и лакокрасочным покрытием. Общий вид антенны ЕЛВ-26 приведен на рисунке 1.

Схема пломбирования от несанкционированного доступа приведена на рисунке 2.

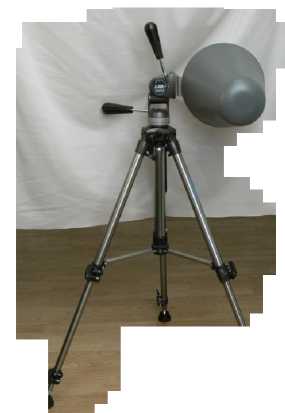

Рисунок 1 - Общий вид антенны ЕЛВ-26

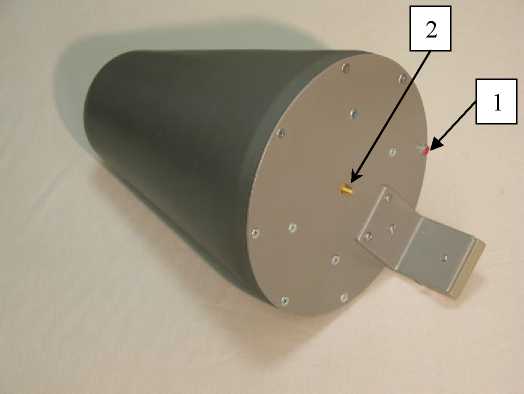

1 - место пломбировки от несанкционированного доступа

2 - коаксиальный вход типа SMA (розетка)

Рисунок 2 - Схема пломбирования от несанкционированного доступа

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочих частот, ГГц

от 1,0 до 26,0 включ.

КСВН выхода, не более

2,5

Номинальный коэффициент усиления в диапазоне рабочих частот, дБ

9

Пределы допускаемой абсолютной погрешности коэффициента усиления, дБ

±3,0

Коэффициент кроссполяризации, дБ, не более

-20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Тип выходного ВЧ соединителя

SMA (розетка)

Масса, кг, не более

1,0

Габаритные размеры, мм, не более:

- длина

270

- ширина

218

- высота

218

Рабочие условия применения:

- температура окружающего воздуха, °С

от +5 до +40

- относительная влажность воздуха при +25 °С, %, не более

80

- атмосферное давление, кПа (мм рт.ст.)

от 84,0 до 106,7 (от 630 до 800)

Знак утверждения типа

наносится на титульный лист документа ЕЛКБ.464651.608 РЭ «Антенна измерительная логопериодическая ЕЛВ-26. Руководство по эксплуатации» методом компьютерной графики и на шильдик с типом и заводским номером антенны (шильдик крепится на тыльной части корпуса антенны).

Комплектность

Таблица 3 - Комплектность антенны ЕЛВ-26

Наименование

Обозначение

Количество

Антенна измерительная логопериодическая ЕЛВ26

_

1 шт.

Штатив

Jinli 998A*

1 шт.*

Руководство по эксплуатации

ЕЛКБ.464651.608 РЭ

1 экз.

Методика поверки

ЕЛКБ.464651.608 МП

1 экз.

* - допускается комплектация штативами другого типа

Поверка

осуществляется по документу ЕЛКБ.464651.608 МП «Антенны измерительные логопериодические ЕЛВ-26. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 30 ноября 2018 года.

Основные средства поверки

- рабочий эталон единицы коэффициента усиления измерительных антенн РЭИА-2 (по ГОСТ Р 8.574-2000), диапазон частот от 0,3 до 40 ГГц, диапазон измерений коэффициента усиления поверяемых антенн от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ±0,5 дБ;

- рабочий эталон единиц комплексных коэффициентов передачи в диапазоне от 0 до минус 60 дБ и комплексных коэффициентов отражений в диапазоне от 0,002 до 1 в диапазоне частот от 0,05 до 65 ГГц (вторичный эталон по ГОСТ Р 8.813-2013), пределы допускаемой погрешности измерений модуля коэффициента отражения S11 равны ±0,010 в диапазоне частот от 0,05 до 18 ГГц и от ±0,015 до ±0,030 в диапазоне частот свыше 18 до 30 ГГц.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик антенн ЕЛВ-26 с требуемой точностью.

Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц

Антенна измерительная логопериодическая ЕЛВ26. Технические условия

ЕЛКБ.464651.608 ТУ
