Гири 2000 кг класса точности М1
| Номер в ГРСИ РФ: | 75125-19 |
|---|---|
| Категория: | Гири |
| Производитель / заявитель: | ООО "Научно-производственная компания "АВС", г.Новокузнецк |
Гири 2000 кг класса точности М1 (далее — гири), предназначены для хранения и воспроизведения единицы массы с нормированной погрешностью.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75125-19 |
| Наименование | Гири 2000 кг класса точности М1 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | на 30 шт. с зав.№ 198 … 227 |
Производитель / Заявитель
ООО "НПК "АВС", г.Новокузнецк
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 182 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 182 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 75125-19: Описание типа СИ | Скачать | 312.7 КБ | |
| 75125-19: Методика поверки | Скачать | 900.1 КБ |
Описание типа
Назначение
Гири 2000 кг класса точности М1 (далее — гири), предназначены для хранения и воспроизведения единицы массы c нормированной погрешностью.
Описание
Принцип действия гирь основан на пропорциональности их массы и веса, воздействующего на твердую поверхность, на которой они покоятся. О массе испытуемых гирь судят по массе уравновешивающих их эталонных гирь и отношению соответствующих им показаний весов.
Конструктивно гиря представляет собой отливку из серого чугуна в форме
параллелепипеда с утопленной в тело грузовой скобой для перемещения, снабженную двумя подгоночными полостями. Подгоночные полости, расположенные на торцевых плоскостях гири, закрыты стальными крышками с резиновыми уплотнениями посредством четырех винтов. Два винта с каждой стороны имеют отверстия, в которые вставляются закрепительные штифты, выполненные из свинца, для нанесения клейма поверителя. Для предотвращения перемещения во время транспортировки и штабелирования в теле гири имеются посадочные гнезда.
Гиря имеет маркировку в соответствии с ГОСТ OIML R 111-1-2009. Маркировка состоит из надписи «2000 кг М1», где 2000 кг - номинальное значение массы гири в килограммах, М1 - класс точности по ГОСТ OIML R 111-1-2009. На торцах гири нанесен заводской номер.

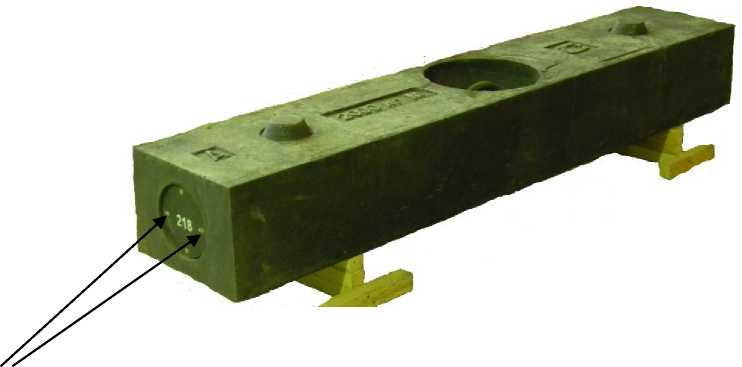

Общий вид гири с обозначением мест пломбирования (клеймения) представлен на рисунке 1.
Рисунок 1 - Общий вид гири 2000 кг класса точности M1
Места клеймения
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение массы гири, кг |
2000 |
|
Класс точности по ГОСТ OIML R 111-1-2009 |
M1 |
|
Пределы допускаемой абсолютной погрешности гири, ±6m, г |
±100 |
|
Значение плотности материала гири, р, 103 кгм'. не менее |
4,4 |
|
Максимальная остаточная магнитная индукция гири, ц0 М, мкТл, не более |
250 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм длина ширина высота |
от 2270 до 2305 от 435 до 450 от 300 до 320 |
|
Условия эксплуатации: Диапазон рабочих температур, оС Изменение температуры в течение 1 ч, оС, не более |
от -30 до +50 2 |
|
Относительная влажность воздуха, % |
от 30 до 80 |
|
Средняя наработка до отказа, ч |
4000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность
Таблица 3 - Комплектность гири 2000 кг класса точности М1
|
Наименование |
Обозначение |
Количество |
|
Гиря |
2000 кг М1 |
1 шт. |
|
Паспорт |
001 ПС |
1 экз. |
|
Методика поверки |
МП 2301-0177-2018 |
1 экз. |
Поверка
осуществляется по документу МП 2301-0177-2018 «ГСИ. Гири 2000 кг класса точности М1. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 24.10.2018.
Основные средства поверки:
- гиря 2-го разряда по приказу Росстандарта от 29 декабря 2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
- компаратор массы с максимальной нагрузкой не менее 20 кг, СКО не более 33,3 мг, цена деления d не более 20 мг;
- комплект замещающих грузов- гири параллелепипедной формы массой 20 кг ± 5 г, общей массой 2000 кг± 500 г;
- компаратор массы с максимальной нагрузкой не менее 2000 кг, СКО не более 11,1 г, цена деления d не более 20 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на закрепительные штифты, блокирующие доступ к подгоночным полостям гири, методом клеймения (пломбирования).
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ OIML R 111-1-2009 ГСИ. Гири классов Е1, Е2, F1, F2, М1, М1-2, М2, М2-3 и М3.
Часть 1. Метрологические и технические требования
Приказ Росстандарта от 29 декабря 2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
