Источники питания постоянного тока серий N6900, N7900 (далее по тексту - источники) предназначены для воспроизведения напряжения и силы постоянного тока.

Информация по Госреестру

Основные данные
Номер по Госреестру 75127-19
Наименование Источники питания постоянного тока
Модель N6900, N7900
Страна-производитель МАЛАЙЗИЯ
Срок свидетельства (Или заводской номер) 31.05.2024
Производитель / Заявитель

Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия

МАЛАЙЗИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 39
Найдено поверителей 9
Успешных поверок (СИ пригодно) 39 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 26.03.2024

Поверители

Скачать

75127-19: Описание типа СИ Скачать 463.8 КБ
75127-19: Методика поверки Скачать 1.5 MБ

Описание типа

Назначение

Источники питания постоянного тока серий N6900, N7900 (далее по тексту - источники) предназначены для воспроизведения напряжения и силы постоянного тока.

Описание

Источники питания являются программируемыми электронными устройствами различной мощности, формирующие на выходе из напряжения сети питания, регулируемые стабилизированные напряжения и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжения, сила постоянного тока и параметры мощности измеряются и отображается на дисплее с высокой точностью.

Источники могут функционировать в режимах стабилизации напряжения, стабилизации тока, стабилизации выходной мощности, локального управления, дистанционного управления.

Регулировка выходных напряжения и силы тока осуществляется независимо. Возможно параллельное соединение источников для увеличения выходной мощности.

Источники выпускаются в различных модификациях в виде 2 серий N6900 и N7900, отличающихся между собой значениями выходных напряжения, тока, мощности, уровнем пульсаций, форм-фактором корпуса.

Источники питания постоянного тока серии N6900 предназначены для использования в автоматизированных испытательных системах, в которых требуется очень высокая производительность.

Источники питания постоянного тока серии N7900 предназначены для использования в автоматизированных испытательных системах, в которых требуется быстродействующий динамический источник и высокая скорость измерений.

Для этих целей источники имеют следующие особенности:

- высокое быстродействие обработки команд: порядка 2 мс на операцию;

- быстрое установление и сброс напряжения: до 500 мкс;

- полный двухквадрантный режим работы для тестирования аккумуляторных батарей;

- АЦП тока и напряжения с высоким разрешением для выполнения динамических измерений;

- функцию интеллектуального запуска для защиты тестируемых устройств.

Конструктивно источники предназначены для монтажа в промышленную стойку с вертикальными размерами 1U или 2U в зависимости от мощности.

На передней панели источников расположены: жидкокристаллический дисплей для отображения параметров напряжения и тока на выходе в цифровой форме, а так же других режимов работы источников; клавиша включения/выключения источника; светодиодный индикатор работы включен/выключен; блок функциональных клавиш для выбора режимов работы источника; блок клавиш навигации для перемещения по меню и выбора соответствующих параметров источника; клавиши вывода; блок цифровых клавиш для установки цифровых значений параметров.

На задней панели источников расположены: выходные контакты; разъемы интерфейсов GPIB, USB, LAN и цифровой порт ввода-вывода; разъем сети питания; клемма заземления; отверстия для вентиляции; разъем перераспределения тока; разъем дистанционного сбора данных; силовые выходы и разъем для подключения блока рассеивания мощности.

Общий вид источников питания представлен на рисунках 1 - 7.

Пломбирование источников питания постоянного тока серий N6900, N7900 не предусмотрено.

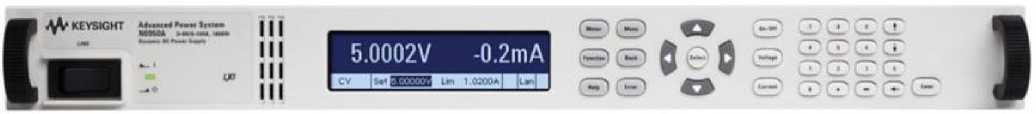

Рисунок 1 - Общий вид источников питания N6950A (размер 1U)

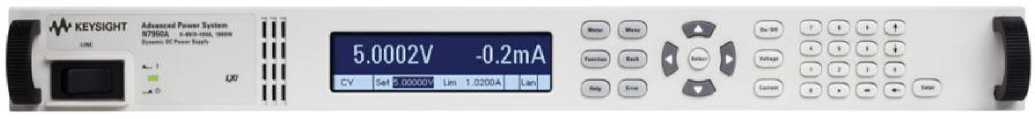

Рисунок 2 - Общий вид источников питания N7950A (размер 1U)

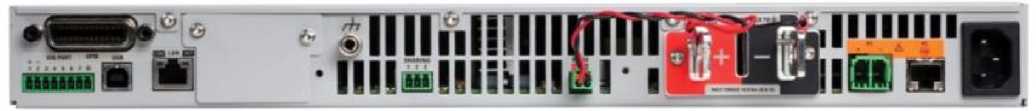

Рисунок 3 - Тыльная сторона источников питания серий N6900, N7900 (размер 1U)

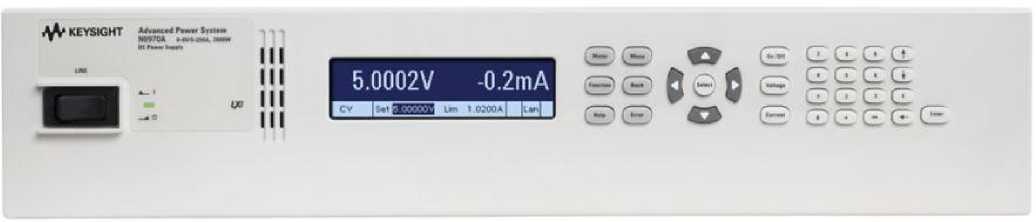

Рисунок 4 - Общий вид источников питания N6970A (размер 2U)

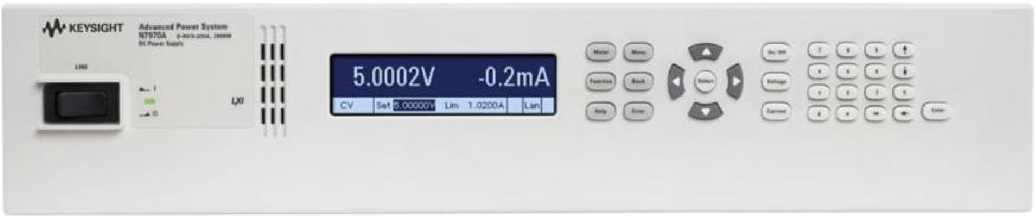

Рисунок 5 - Общий вид источников питания N7970A (размер 2U)

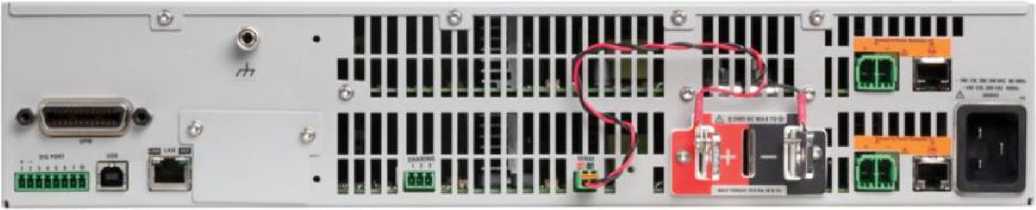

Рисунок 6 - Тыльная сторона источников питания серий N6900, N7900 (размер 2U)

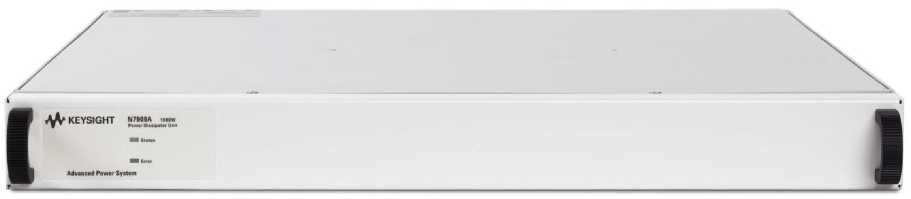

Рисунок 7 - Общий вид блока рассеивания мощности N7909A

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Выходные параметры источников питания серии N6900

Модификация

Диапазон воспроизведения напряжения постоянного тока, В

Диапазон воспроизведения силы постоянного тока, А

Максимальная выходная мощность, Вт

N6950A

от 0 до 9

от 0 до 100

900

N6951A

от 0 до 20

от 0 до 50

1000

N6952A

от 0 до 40

от 0 до 25

1000

N6953A

от 0 до 60

от 0 до 16,7

1000

N6954A

от 0 до 80

от 0 до 12,5

1000

N6970A

от 0 до 9

от 0 до 200

1800

N6971A

от 0 до 20

от 0 до 100

2000

N6972A

от 0 до 40

от 0 до 50

2000

N6973A

от 0 до 60

от 0 до 33

2000

N6974A

от 0 до 80

от 0 до 25

2000

N6976A

от 0 до 120

от 0 до 16,7

2000

N6977A

от 0 до 160

от 0 до 12,5

2000

Таблица 2 - Основные метрологические характеристики источников питания серии N6900 в режиме стабилизации напряжения

Модификация

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В

Нестабильность выходного напряжения при изменении тока нагрузки, мВ

Уровень пульсаций выходного напряжения, мВ

N6950A

±(0,0003-U+0,0019)

0,5

1

N6951A

±(0,0003-U+0,004)

0,75

1

N6952A

±(0,0003-U+0,0079)

1,5

1

N6953A

±(0,0003-U+0,012)

2

1

N6954A

±(0,0003 -U+0,016)

2

1

N6970A

±(0,0003 -U+0,0019)

0,5

1

N6971A

±(0,0003 •U+0,004)

0,75

1

N6972A

±(0,0003 -U+0,0079)

1,5

1

N6973A

±(0,0003-U+0,012)

2

1

N6974A

±(0,0003-U+0,016)

2

1

N6976A

±(0,0003-U+0,023)

4

2

N6977A

±(0,0003-U+0,032)

4

3

Примечание -

J - воспроизводимое значение напряжения, В

Таблица 3 - Основные метрологические характеристики источников питания серии N6900 в режиме стабилизации тока

Модификация

Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А

Нестабильность выходного тока при изменении напряжения на нагрузке, мА

Уровень пульсаций выходного тока, мА

N6950A

±(0,001 -1+0,030)

8

15

N6951A

±(0,001-1+0,015)

3

15

N6952A

±(0,001-1+0,008)

1

15

N6953A

±(0,001-I+0,005)

1

15

N6954A

±(0,001-I+0,004)

0,8

15

N6970A

±(0,001-1+0,060)

15

20

N6971A

±(0,001-I+0,030)

6

20

N6972A

±(0,001-I+0,015)

2

15

N6973A

±(0,001-I+0,010)

1,5

15

N6974A

±(0,001-1+0,008)

1,5

15

N6976A

±(0,0014+0,005)

1

15

N6977A

±(0,001 •I+0,004)

0,8

15

Примечание - I

- воспроизводимое значение силы тока, А

Таблица 4 - Дополнительные погрешности источников питания серии N6900

Модификация

Пределы допускаемой дополнительной абсолютной погрешности воспроизведения напряжения постоянного тока, В/°С

Пределы допускаемой дополнительной абсолютной погрешности воспроизведения силы постоянного тока, А/°С

N6950A

0,000022^U+3040’6

0,0000574+25040’6

N6951A

0,000022^U+6040’6

0,0000584+12540’6

N6952A

0,000022/U+12040’6

0,0000584+6040’6

N6953A

0,000022/U+18040’6

0,0000584+4040’6

N6954A

0,000022/U+22040-6

0,0000584+3040’6

N6970A

0,000022^U+3040’6

0,0000484+50040’6

N6971A

0,000022^U+6040’6

0,0000494+25040’6

N6972A

0,000022/U+12040’6

0,0000494+12040’6

N6973A

0,000022/U+18040’6

0,0000494+8040’6

N6974A

0,000022/U+22040-6

0,0000494+6040’6

N6976A

0,000022/U+43040’6

0,0000654+1240’6

\6977А

0,000022/U+57040’6

0,0000584+3040’6

Примечания

U - воспроизводимое значение напряжения, В;

I - воспроизводимое значение силы тока, А

Таблица 5 - Выходные параметры источников питания серии N7900

Модификация

Диапазон воспроизведения напряжения постоянного тока, В

Диапазон воспроизведения силы постоянного тока, А

Максимальная выходная мощность, Вт

диапазон низких токов

диапазон высоких токов

N7950A

от 0 до 9

от 0 до 11

от 0 до 100

900

N7951A

от 0 до 20

от 0 до 5,5

от 0 до 50

1000

N7952A

от 0 до 40

от 0 до 2,75

от 0 до 25

1000

N7953A

от 0 до 60

от 0 до 1,84

от 0 до 16,7

1000

N7954A

от 0 до 80

от 0 до 1,37

от 0 до 12,5

1000

N7970A

от 0 до 9

от 0 до 22

от 0 до 200

1800

N7971A

от 0 до 20

от 0 до 11

от 0 до 100

2000

N7972A

от 0 до 40

от 0 до 5,5

от 0 до 50

2000

N7973A

от 0 до 60

от 0 до 3,67

от 0 до 33

2000

N7974A

от 0 до 80

от 0 до 2,75

от 0 до 25

2000

N7976A

от 0 до 120

от 0 до 1,84

от 0 до 16,7

2000

N7977A

от 0 до 160

от 0 до 1,37

от 0 до 12,5

2000

Таблица 6 - Основные метрологические характеристики источников питания серии N7900 в режиме стабилизации напряжения

Модификация

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В

Нестабильность выходного напряжения при изменении тока нагрузки, мВ

Уровень пульсаций выходного напряжения, мВ

N7950A

±(0,0003-U+0,0014)

0,5

1

N7951A

±(0,0003 •U+0,003)

0,75

1

N7952A

±(0,0003 •U+0,0059)

1,5

1

N7953A

±(0,0003 •U+0,009)

2

1

N7954A

±(0,0003-U+0,012)

2

1

N7970A

±(0,0003-U+0,0014)

0,5

1

N7971A

±(0,0003 -U+0,003)

0,75

1

N7972A

±(0,0003 -U+0,0059)

1,5

1

N7973A

±(0,0003-U+0,009)

2

1

N7974A

±(0,0003U+0,012)

2

1

N7976A

±(0,0003 •U+0,017)

4

2

N7977A

±(0,0003 •U+0,022)

4

3

Примечание -

J - воспроизводимое значение напряжения, В

Таблица 7 - Основные метрологические характеристики источников питания серии N7900 в режиме стабилизации тока

Модификация

Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А

Нестабильность выходного тока при изменении напряжения на нагрузке, мА

Уровень пульсаций выходного тока, мА

диапазон низких токов

диапазон высоких токов

N7950A

±(0,0005-1+0,003)

±(0,00044+0,015)

8

15

N7951A

±(0,00054+0,001)

±(0,00044+0,008)

3

15

N7952A

±(0,00054+0,0006)

±(0,00044+0,004)

1

15

N7953A

±(0,0005^+0,0003)

±(0,0004-1+0,0025)

1

15

N7954A

±(0,0005 -1+0,00025)

±(0,00044+0,002)

0,8

15

N7970A

±(0,0005 -1+0,006)

±(0,00044+0,030)

15

20

N7971A

±(0,0005 -1+0,002)

±(0,0004^I+0,015)

6

20

N7972A

±(0,00054+0,0012)

±(0,00044+0,008)

2

15

N7973A

±(0,00054+0,0006)

±(0,00044+0,005)

1,5

15

N7974A

±(0,00054+0,0005)

±(0,00044+0,004)

1,5

15

N7976A

±(0,00054+0,0004)

±(0,0004-1+0,0025)

1

15

N7977A

±(0,00054+0,00025)

±(0,00044+0,002)

0,8

15

Примечание - I - воспроизводимое значение силы тока, А

Таблица 8 - Дополнительные погрешности источников питания серии N7900

Модификация

Пределы допускаемой дополнительной абсолютной погрешности воспроизведения напряжения постоянного тока, В/ОС

Пределы допускаемой дополнительной абсолютной погрешности воспроизведения силы постоянного тока, АЛ С

диапазон низких токов

диапазон высоких токов

N7950A

0,000022^U+3040’6

0,0000424+8040’6

0,0000354+25040’6

N7951A

0,000022^U+6040’6

0,0000454+4040’6

0,0000354+12540’6

N7952A

0,000022^+12040’6

0,0000504+2040’6

0,0000424+6040’6

N7953A

0,000022^+18040’6

0,0000464+1240’6

0,0000374+404 0’6

N7954A

0,000022^+22040’6

0,0000454+940’6

0,0000364+3040’6

N7970A

0,000022^U+3040’6

0,0000404+16040’6

0,0000294+50040’6

N7971A

0,000022^U+6040’6

0,0000414+8040’6

0,0000314+250-10’6

N7972A

0,000022^+12040’6

0,0000454+4040’6

0,0000354+12040’6

N7973A

0,000022^+18040’6

0,0000424+2440’6

0,0000324+804 0’6

N7974A

0,000022^+22040’6

0,0000414+1840’6

0,0000324+604 0’6

N7976A

0,000022^+43040’6

0,0000464+1240’6

0,0000364+404 0’6

Ю977А

0,000022^+57040’6

0,0000454+940’6

0,0000364+3040’6

Примечания

U - воспроизводимое значение напряжения, В;

I - воспроизводимое значение силы тока, А

Таблица 9 - Основные технические характеристики источников питания серий N6900, N7900

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

от 100 до 240 50/60/400

Габаритные размеры, мм, (длинахширинахвысота) - источники с выходной мощностью 1000 Вт - источники с выходной мощностью 2000 Вт

568,7x426,9x44,45

633,2x426,9x88,1

Масса, кг

- источники с выходной мощностью 1000 Вт

- источники с выходной мощностью 2000 Вт

10,9

15,5

Нормальные условия измерений:

- температура окружающего воздуха, °С - относительная влажность воздуха, %

от +18 до +28

80

Рабочие условия измерений:

- температура окружающего воздуха, °С - относительная влажность воздуха, %

от 0 до +55

95 без конденсации

Знак утверждения типа

наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 10 - Комплектность средства измерений

Наименование

Обозначение

Количество

Источник питания постоянного тока серий N6900, N7900 (модификация по заказу)

_

1 шт.

Кабель сетевой

_

1 шт.

Программное обеспечение 1)

N7906A

1 шт.

Комплект 1)

N7907A

1 шт.

Модуль 1)

N7908A

1 шт.

Модуль рассеивания мощности 1)

N7909A

1 шт.

Реле отключения 1)

_

1 шт.

Реле отключения и смены полярности 1)

_

1 шт.

Руководство по эксплуатации

_

1 экз.

Методика поверки

МП 206.1-024-2019

1 экз.

Примечание - 1) опция

Поверка

осуществляется по документу МП 206.1-024-2019 «Источники питания постоянного тока серий N6900, N7900. Методика поверки», утвержденному ФГУП «ВНИИМС» 05.03.2019 г.

Основные средства поверки: мультиметр 3458А (регистрационный номер в Федеральном информационном фонде № 25900-03); катушки электрического сопротивления Р310 (регистрационный номер в Федеральном информационном фонде № 1162-58); шунт токовый АКИП-7501   (регистрационный номер в Федеральном информационном фонде

№ 49121-12); микровольтметр В3-57 (регистрационный номер в Федеральном информационном фонде № 7657-80).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель корпуса прибора.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

Другие Источники питания

75128-19
NGL201, NGL202 Источники питания постоянного тока линейные
Фирма "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия
Источники питания постоянного тока линейные NGL201, NGL202 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока, а также потребления тока в режиме электронной нагрузки.
75129-19
NGE102B, NGE103B Источники питания постоянного тока линейные
Фирма "Rohde & Schwarz Technologies Malaysia Sdn Bhd", Малайзия
Источники питания постоянного тока линейные NGE102B, NGE103B (далее -источники) предназначены для воспроизведения напряжения и силы постоянного тока.
75131-19
GPP Источники питания постоянного тока
Фирма "Good Will Instrument Co., Ltd.", Тайвань
Источники питания постоянного тока серии GPP (далее - источники) предназначены для воспроизведения регулируемых стабилизированных напряжения и силы постоянного тока, а также потребления тока в режиме электронной нагрузки.
75436-19
APS-1200, APS-2200, APS-3200, APS-4200 Источники питания
Фирма "T&M Atlantic China Co., Ltd.", Китай
Источники питания серий APS-1200, APS-2200, APS-3200, APS-4200 (далее по тексту -источники питания) предназначены для воспроизведения стабилизированных напряжения и силы постоянного тока.
Системы измерительно-испытательные Profline 2100 с источниками питания NSG 1007 (далее - системы) предназначены для измерения уровня гармонических составляющих потребляемого техническими средствами (ТС) тока, доз фликера и воспроизведения постоянного...
