Источники питания постоянного тока линейные NGL201, NGL202

Номер в ГРСИ РФ: 75128-19
Категория: Источники питания
Производитель / заявитель: Фирма "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия
Скачать
75128-19: Описание типа СИ Скачать 436.4 КБ
75128-19: Методика поверки Скачать 6.6 MБ
Заказать
Поставщик: ООО ТК «Олдис»
Источники питания постоянного тока линейные NGL201, NGL202 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Источники питания постоянного тока линейные NGL201, NGL202 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока, а также потребления тока в режиме электронной нагрузки.

Информация по Госреестру

Основные данные
Номер по Госреестру 75128-19
Наименование Источники питания постоянного тока линейные
Модель NGL201, NGL202
Страна-производитель ЧЕШСКАЯ РЕСПУБЛИКА
Срок свидетельства (Или заводской номер) 31.05.2024
Производитель / Заявитель

Фирма "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия

ЧЕШСКАЯ РЕСПУБЛИКА

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 19
Найдено поверителей 7
Успешных поверок (СИ пригодно) 19 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

75128-19: Описание типа СИ Скачать 436.4 КБ
75128-19: Методика поверки Скачать 6.6 MБ

Описание типа

Назначение

Источники питания постоянного тока линейные NGL201, NGL202 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока, а также потребления тока в режиме электронной нагрузки.

Описание

Принцип действия источников основан на понижении напряжения сети с помощью трансформатора, с последующим выравниванием диодным мостом и подачей через стабилизатор и фильтр на выходные гнезда и на схемы измерения и автоматического регулирования. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер. Установка выходных параметров и управление режимами работы осуществляется с помощью функциональных клавиш и/или поворотного переключателя, расположенных на лицевой панели, а также с помощью сенсорного дисплея. Источники могут работать как в режиме генерации тока, так и потребления тока (режим электронной нагрузки).

Источники выполнены в виде моноблока со съемным сетевым шнуром питания.

Источники оснащены цифровыми измерителями напряжения и тока, которые позволяют контролировать одновременно оба параметра. Источники обеспечивают защиту от перегрузок, короткого замыкания на выходе и перегрева для каждого отдельного канала.

На передней панели источников расположены: кнопка включения питания, цветной жидкокристаллический сенсорный дисплей, функциональные клавиши, поворотный регулятор, USB разъем, разъемы выходных каналов: один канал с компенсацией для модели NGL201 и два канала для модели NGL202.

На задней панели источников расположены разъем питания от сети переменного тока, разъем канала 1, разъем канала 2 -для модели NGL202, разъемы интерфейсов дистанционного управления: USB, LAN, цифровой разъем ввода/вывода - в стандартной комплектации, GPIB -опциональный.

Модели NGL201 и NGL202 различаются числом выходных каналов.

Общий вид источников и место нанесения знака утверждения типа приведены на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2. Пломбировка осуществляется в виде наклейки на стык панелей снизу корпуса источников.

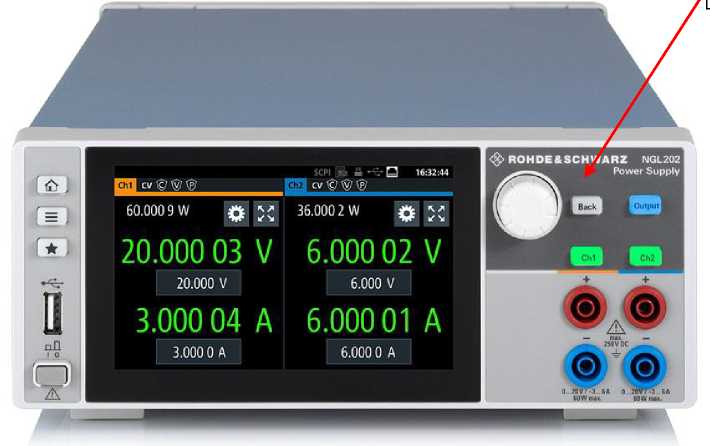

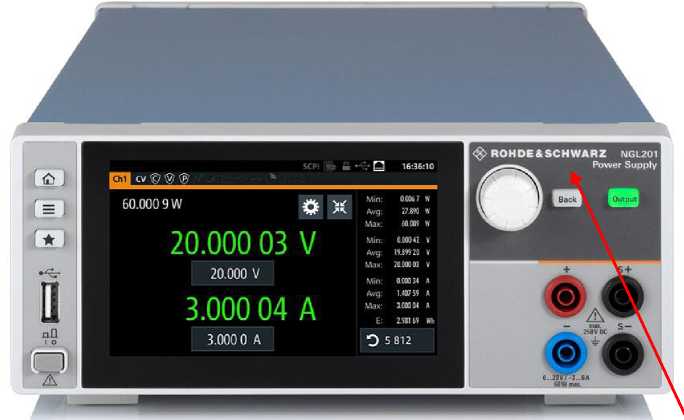

Рисунок 1 - Общий вид источников, место нанесения знака утверждения типа (А)

Б

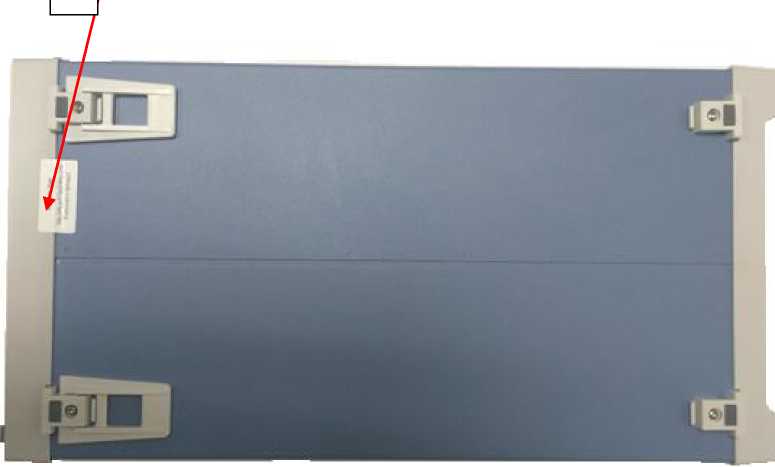

Рисунок 2 - Схема пломбирования источников (Б)

Программное обеспечение

источников встроено в защищенную от записи память микроконтроллера, что исключает возможность непреднамеренного и преднамеренного вмешательства в настройки, влияющие на достоверность результатов измерений.

Метрологические характеристики источников нормированы с учетом влияния программного обеспечения.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «низкий».

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FW NGL

Номер версии (идентификационный номер ПО)

01.107 и выше

Технические характеристики

Таблица 2 - Метрологические и технические характеристики источников

Наименование характеристики

Значение

NGL201

NGL202

1

2

3

Число каналов с регулируемыми параметрами

1

2

Диапазон воспроизведения напряжения постоянного тока, В

от 0 до 20

от 0 до 20

Пределы допускаемой абсолютной погрешности установки выходного напряжения постоянного тока, В

±(0,0002-иВых+0,003)

Пределы допускаемой абсолютной погрешности измерения выходного напряжения постоянного тока, В

±(0,0002-иВых+0,002)

Нестабильность выходного напряжения при изменении силы тока на нагрузке от 10 до 90 %, В

±(0,0001-иВых+0,0005)

Нестабильность выходного напряжения при изменении напряжения питания на ±10 %, В

Уровень пульсаций выходного напряжения, мВСКЗ, не более (в полосе частот от 5 Гц до 5 МГц, без нагрузки)

0,5

Верхний предел воспроизведения силы постоянного тока, А - при выходном напряжении < 6 В

- при выходном напряжении > 6 В

6

3

Пределы допускаемой абсолютной погрешности установки силы постоянного тока на выходе, А

±(0,0005<[вых+0,002)

Пределы допускаемой абсолютной погрешности измерения силы постоянного тока на выходе, А

±(0,0005^выК+0,00025)

Нестабильность силы постоянного тока на выходе при изменении напряжения на нагрузке от 10 до 90 %, А

±(0,0001-febK+0,0001)

Нестабильность силы постоянного тока на выходе при изменении напряжения питания на ±10 %, А

Температурный коэффициент дополнительной погрешности (относительно основной погрешности установки/измерения напряжения и силы тока) от изменения температуры окружающей среды на каждый 1 °С изменения температуры в диапазоне температур от +5 до +20 °С и от +30 до +40 °С

0,15

Продолжение таблицы 2

1

2

3

Характеристики в режиме электронной нагрузки

Диапазон установки постоянного сопротивления в режиме электронной нагрузки, Ом

от 0,001 до 100

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в режиме электронной нагрузки, В

±(0,0002-Ubx+0,002)

Пределы допускаемой абсолютной погрешности измерения силы постоянного тока в режиме электронной нагрузки, А

±(0,0005-!вх+0,00025)

Общие технические характеристики

Максимальная выходная мощность на канал, Вт

60

Суммарная выходная мощность по всем каналам, Вт

60

120

Максимальная потребляемая мощность на канал в режиме электронной нагрузки, Вт

60

Максимальная сила тока потребления на канал в режиме электронной нагрузки, А

3

Нормальные условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

от +20 до +30

80

Примечания

иВЫХ — значение напряжения на выходе источника по встроенному индикатору, В;

иВХ — измеряемое значение напряжения на входе источника в режиме электронной нагрузки, В;

1вых — значение силы тока на выходе источника по встроенному индикатору, А;

1вх — измеряемое значение напряжения на входе источника в режиме электронной нагрузки, А; СКЗ — среднее квадратическое значение.

Таблица 3 - Масса, габаритные размеры и условия эксплуатации

Наименование характеристики

Значение

NGL201

NGL202

Значения напряжения сети питания, В

от 90 до 110, от 103,5 до

126,5 от 207 до 253

Частота сети питания, Гц

50/60

Потребляемая мощность, Вт, не более

400

Габаритные размеры (ширинахвысотахглубина), мм

222x97x436

Масса, кг

7,1

7,3

Условия эксплуатации:

— температура окружающего воздуха, °С

— относительная влажность воздуха при 30 °С, %, не более

от +5 до +40

80

Знак утверждения типа

наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом

Комплектность

Таблица 4 - Комплектность источников

Наименование и обозначение

Обозначение

Количество

Источник

1 шт.

Кабель питания

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

ПР-02-2019МП

1 экз.

Поверка

осуществляется по документу ПР-02-2019МП «ГСИ. Источники питания постоянного тока линейные NGL201, NGL202. Методика поверки», утвержденному АО «ПриСТ» 31 января 2019 г.

Основные средства поверки:

- мультиметр цифровой 2002 (регистрационный номер в Федеральном информационном фонде       (регистрационный       номер)       25787-08,       2       разряд       по

ГОСТ 8.648- 2015);

- нагрузка электронная АКИП-1303 (регистрационный номер 38205-08);

- шунт токовый PCS-71000 (регистрационный номер 61767-15, 2 разряд по ГОСТ 8.022-91);

- источник питания APS-77100 (регистрационный номер 63133-16);

- источник питания постоянного тока АКИП-1141 (регистрационный номер 62887-15);

- микровольтметр В3-57 (регистрационный номер 7657-80).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 30 А

Техническая документация изготовителя
