Источники питания постоянного тока линейные NGE102B, NGE103B

Номер в ГРСИ РФ: 75129-19
Категория: Источники питания
Производитель / заявитель: Фирма "Rohde & Schwarz Technologies Malaysia Sdn Bhd", Малайзия
Скачать
75129-19: Описание типа СИ Скачать 531.6 КБ
75129-19: Методика поверки Скачать 3.7 MБ
Заказать
Поставщик: ООО ТК «Олдис»
Источники питания постоянного тока линейные NGE102B, NGE103B поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Источники питания постоянного тока линейные NGE102B, NGE103B (далее -источники) предназначены для воспроизведения напряжения и силы постоянного тока.

Информация по Госреестру

Основные данные
Номер по Госреестру 75129-19
Наименование Источники питания постоянного тока линейные
Модель NGE102B, NGE103B
Страна-производитель МАЛАЙЗИЯ
Срок свидетельства (Или заводской номер) 31.05.2024
Производитель / Заявитель

Фирма "Rohde & Schwarz Technologies Malaysia Sdn Bhd", Малайзия

МАЛАЙЗИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 166
Найдено поверителей 16
Успешных поверок (СИ пригодно) 166 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.11.2024

Поверители

Скачать

75129-19: Описание типа СИ Скачать 531.6 КБ
75129-19: Методика поверки Скачать 3.7 MБ

Описание типа

Назначение

Источники питания постоянного тока линейные NGE102B, NGE103B (далее -источники) предназначены для воспроизведения напряжения и силы постоянного тока.

Описание

Принцип действия источников основан на понижении напряжения сети с помощью трансформатора, с последующим выравниванием диодным мостом и подачей через стабилизатор и фильтр на выходные гнезда и на схемы измерения и автоматического регулирования. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер. Установка выходных параметров осуществляется с помощью функциональных клавиш и/или поворотного переключателя, расположенных на лицевой панели.

Источники представляют собой портативные измерительные приборы, конструктивно выполненные в защищенном корпусе. Питание приборов осуществляется от сети переменного тока.

Источники оснащены цифровыми измерителями напряжения и тока, которые позволяют контролировать одновременно оба параметра. Источники обеспечивают защиту от перегрузок, короткого замыкания на выходе и перегрева для каждого отдельного канала.

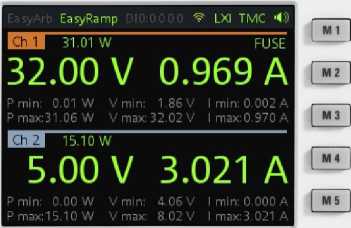

На передней панели источников расположены: кнопка включения питания, цветной жидкокристаллический дисплей, функциональные клавиши, поворотный переключатель с курсорными клавишами, USB разъем, разъемы выходных каналов.

Модели NGE102B и NGE103B различаются числом выходных каналов.

На задней панели источников расположены разъем питания от сети переменного тока, разъемы интерфейсов дистанционного управления: USB - в стандартной комплектации, LAN -опциональный, цифровой разъем ввода/вывода - опциональный.

Внешний вид источников и место нанесения знака утверждения типа приведены на рисунках 1 и 2. Схема пломбировки от несанкционированного доступа приведена на рисунке 3. Пломбировка осуществляется в виде наклейки на стык панелей снизу корпуса источников.

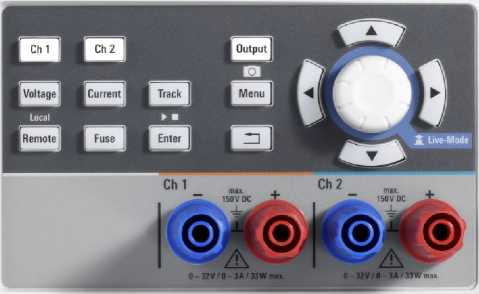

Рисунок 1 - Общий вид источников NGE102B, место нанесения знака утверждения типа (А)

ROHDE&SCHWARZ NGE1OO ■ Power Supply Series

Рисунок 2 - Общий вид источников NGE103B, место нанесения знака утверждения типа (А)

Б

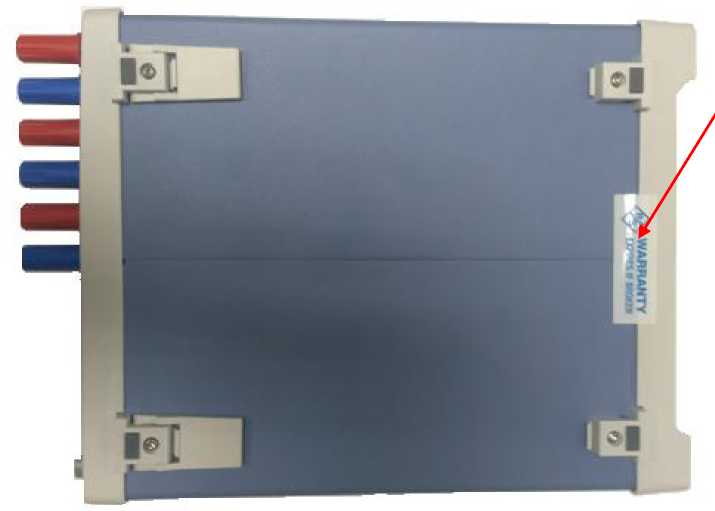

Рисунок 3 - Схема пломбирования источников (Б)

Программное обеспечение

Программное обеспечение источников встроено в защищенную от записи память микроконтроллера, что исключает возможность непреднамеренного и преднамеренного вмешательства в настройки, влияющие на достоверность результатов измерений.

Метрологические характеристики источников нормированы с учетом влияния программного обеспечения.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «низкий».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FW NGE100B

Номер версии (идентификационный номер ПО)

версия 1.40 и выше

Технические характеристики

Таблица 2 - Метрологические и технические характеристики источников

Наименование характеристики

Значение

NGE102B

NGE103B

Число каналов с регулируемыми параметрами

2

3

Диапазон воспроизведения напряжения постоянного тока, В

от 0 до 32

от 0 до 32

Пределы допускаемой абсолютной погрешности установки/измерения выходного напряжения постоянного тока, В

±(0,001-ивых+0,03)

Нестабильность выходного напряжения при изменении силы тока на нагрузке, В

±(0,001-ивых+0,02)

Нестабильность выходного напряжения при изменении напряжения питания на ±10 %, В

Уровень пульсаций выходного напряжения, мВСКЗ, не более (в полосе частот от 5 Гц до 5 МГц, без нагрузки)

1,5

Диапазон воспроизведения силы постоянного тока на выходе, А

от 0 до 3

Пределы допускаемой абсолютной погрешности установки/измерения силы постоянного тока на выходе, А

±(0,001-!вых+0,005)

Нестабильность силы постоянного тока на выходе при изменении напряжения на нагрузке, А

±(0,001-]вых+0,005)

Нестабильность силы постоянного тока на выходе при изменении напряжения питания на ±10 %, А

Общие технические характеристики

Максимальная выходная мощность на канал, Вт

33,6

Суммарная выходная мощность по всем каналам, Вт

66

100

Нормальные условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

от +20 до +30

80

Примечания

иВЫХ — значение напряжения на выходе источника по встроенному индикатору, В;

1вых — значение силы тока на выходе источника по встроенному индикатору, А; СКЗ — среднее квадратическое значение.

Таблица 3 - Масса, габаритные размеры и условия эксплуатации

Наименование характеристики

Значение

NGE102B

NGE103B

Значения напряжения сети питания, В

от 103,5 до 126,5 от 207 до 253

Частота сети питания, Гц

50/60

Потребляемая мощность, Вт, не более

180

Габаритные размеры (ширинахвысотахглубина), мм

222x97x310

Масса, кг

4,9

5

Условия эксплуатации:

— температура окружающего воздуха, °С

— относительная влажность воздуха при 30 °С, %, не более

от 0 до +40

80

Знак утверждения типа

наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность источников

Наименование и обозначение

Обозначение

Количество, шт.

Источник

1

Кабель питания

1

Руководство по эксплуатации

1 экз.

Методика поверки

ПР-01-2019МП

1 экз.

Поверка

осуществляется по документу ПР-01-2019МП «ГСИ. Источники питания постоянного тока линейные NGE102B, NGE103B. Методика поверки», утвержденному АО «ПриСТ» 31 января 2019 г.

Основные средства поверки:

- мультиметр цифровой 2002 (регистрационный номер в Федеральном информационном фонде       (регистрационный       номер)       25787-08,       2       разряд       по

ГОСТ 8.648-2015);

- нагрузка электронная АКИП-1303 (регистрационный номер 38205-08);

- шунт токовый PCS-71000 (регистрационный номер 61767-15, 2 разряд по ГОСТ 8.022-91);

- источник питания APS-77100 (регистрационный номер 63133-16);

- микровольтметр В3-57 (регистрационный номер 7657-80).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 30 А
