Мерники металлические эталонные 2-го разряда с нижним донным наливом М2р

Номер в ГРСИ РФ: 75133-19
Категория: Мерники
Производитель / заявитель: ООО "НПО "Эталон", г.Казань
Скачать
75133-19: Описание типа СИ Скачать 452 КБ
75133-19: Методика поверки Скачать 34.2 КБ
Нет данных о поставщике
Мерники металлические эталонные 2-го разряда с нижним донным наливом М2р поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Мерники металлические эталонные 2-го разряда с нижним донным наливом М2р предназначены для измерений объема жидкости, воспроизведения, хранения и передачи единицы объема жидкости.

Информация по Госреестру

Основные данные
Номер по Госреестру 75133-19
Наименование Мерники металлические эталонные 2-го разряда с нижним донным наливом
Модель М2р
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 31.05.2024
Производитель / Заявитель

ООО "НПО "Эталон", г.Казань

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 10
Найдено поверителей 4
Успешных поверок (СИ пригодно) 10 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

75133-19: Описание типа СИ Скачать 452 КБ
75133-19: Методика поверки Скачать 34.2 КБ

Описание типа

Назначение

Мерники металлические эталонные 2-го разряда с нижним донным наливом М2р предназначены для измерений объема жидкости, воспроизведения, хранения и передачи единицы объема жидкости.

Описание

Принцип действия мерников металлических эталонных 2-го разряда с нижним донным наливом М2р основан на измерении объема жидкости методом налива и слива. При измерении объема жидкости измеряемую среду подают в предварительно смоченный измеряемой средой мерник металлический эталонный 2-го разряда с нижним донным наливом М2р через кран (клапан) трубопровода нижнего донного налива или через измерительную горловину. После заполнения мерника металлического эталонного 2-го разряда с нижним донным наливом М2р измеряемую среду сливают через сливной кран (клапан) сплошной струей в поверяемое средство измерений (метод налива), а также выливают измеряемую среду из поверяемого средства измерений в мерник металлический эталонный 2-го разряда с нижним донным наливом М2р (метод слива).

Мерники металлические эталонные 2-го разряда с нижним донным наливом М2р состоят из резервуара, измерительной горловины со шкалой или выносной шкалой и фланцем переливного трубопровода, пеногасителя, сливного крана или клапана, наливного крана или клапана, сливного трубопровода, трубопровода нижнего донного налива, уровнемерной трубки, ампулы уровня. Мерники металлические эталонные 2-го разряда с нижним донным наливом М2р могут комплектоваться компенсатором вместимости, предохранителем огневым, датчиком предельного уровня, фланцевым соединением резервуара мерника и сливного трубопровода, дополнительным краном или клапаном сливного трубопровода. В верхней и центральной частях резервуара мерника смонтированы два термокармана для измерений температуры измеряемой среды термометром. Трубопровод нижнего донного налива включает в себя смотровой глазок (диоптр) с горизонтальной чертой, указывающей положение уровня измеряемой среды до начала налива и после налива, контрольный кран, трубки рассекателя потока, переливной трубки, наружного трубопровода, внутреннего трубопровода с отсекателем потока. Сливной трубопровод включает в себя смотровой глазок (диоптр) и контрольный кран или клапан. Мерники металлические эталонные 2-го разряда с нижним донным наливом М2р изготавливаются с краном для регулирования уровня жидкости, который может находится на горловине мерника или на трубопроводе нижнего донного налива.

Общий вид мерников металлических эталонных 2-го разряда с нижним донным наливом М2р представлен на рисунке 1.

Пломбировка мерников металлических эталонных 2-го разряда с нижним донным наливом М2р осуществляется нанесением знака поверки давлением на мастику, расположенную в пломбировочных чашечках винтов крепления шкалы, уровнемерной трубки и нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные с помощью проволоки, проведенной через специальные отверстия на кране для регулирования уровня жидкости, в смотровом окне (диоптре) сливного трубопровода, фланцевом соединении резервуара мерника и сливного трубопровода (при наличии), контрольном кране и сливном кране или клапане сливного трубопровода с помощью проволоки. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.

Рисунок 1 - Общий вид мерников металлических эталонных 2-го разряда с нижним донным наливом М2р

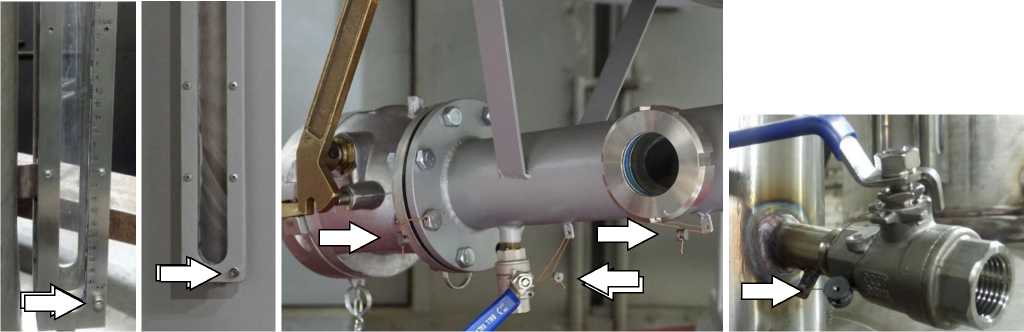

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерников металлических эталонных 2-го разряда с нижним донным наливом М2р

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость мерников при температуре плюс 20 °С, дм3

от 50 до 3000

Пределы допускаемой относительной погрешности при измерении объема жидкости при температуре плюс 20 °С, %

±0,05; ±0,1

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Измеряемая среда

неагрессивные жидкости по отношению

к материалам мерников

Температура измеряемой среды, °С

от -30 до +40

Габаритные размеры, мм, не более*

- высота

3600

- ширина

2400

- длина

2200

Масса, кг, не более*

650

Условия эксплуатации:

- температура окружающего воздуха, °С

от -30 до +40

- относительная влажность

окружающего воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 107

Средний срок службы, лет

10

Средняя наработка на отказ, ч

20000

Примечание - градуированная часть горловины мерника должна быть 2% - 4% от

номинальной вместимости мерника. Вместимость, соответствующая верхней и нижней

отметкам шкалы при температуре плюс 20 °С указаны в паспорте.

* - габаритные размеры и масса мерников указаны в паспорте.

Знак утверждения типа

наносится на маркировочную табличку, закрепленную к резервуару мерника металлического эталонного 2-го разряда с нижним донным наливом М2р, методом гравировки и в верхнюю часть по центру титульного листа паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Мерник металлический эталонный 2-го разряда с нижним донным наливом

М2р

1 шт.

Паспорт

-

1 экз.

Поверка

осуществляется по документу ГОСТ 8.400-2013 «Государственная система обеспечения единства измерений. Мерники металлические эталонные. Методика поверки».

Основные средства поверки:

- рабочий эталон единицы объема жидкости 1-го разряда в соответствии с частью 3 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256.

Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, а также давлением на пломбы в соответствии с рисунком 2.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 4381-005-04884450-2018 Технические условия. Мерники металлические эталонные 2го разряда с нижним донным наливом М2р
