Твердомеры Бринелля ZНВ3000
| Номер в ГРСИ РФ: | 75134-19 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | Фирма "Indentec hardness testing machines limited", Великобритания |
Твердомеры Бринелля 2НВ3000 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75134-19 |
| Действует | по 31.05.2024 |
| Наименование | Твердомеры Бринелля |
| Модель | ZНВ3000 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 55175af6-121d-b050-c538-56c20ceb7ada |
Производитель / Заявитель
Фирма "Indentec hardness testing machines limited", Великобритания
СОЕДИНЕННОЕ КОРОЛЕВСТВО
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
75134-19: Описание типа
2023-75134-19.pdf
|
Скачать | 83.6 КБ | |
|
75134-19: Методика поверки
2022-mp75134-19.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Твердомеры Бринелля ZHB3OOO (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Описание
Принцип действия твердомеров основан на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Твердомеры состоят из устройства приложения нагрузки и измерительного устройства.
Измерительное устройство может быть представлено микроскопом HiLight с двадцатикратным увеличением или оптической системой измерения твердости по Бринеллю B.O.S.S. В системе B.O.S.S. применяется сканирующая головка, соединенная с компьютером, программное обеспечение которого позволяет определять значение твердости. Система B.O.S.S. может работать как в ручном, так и в автоматическом режиме.

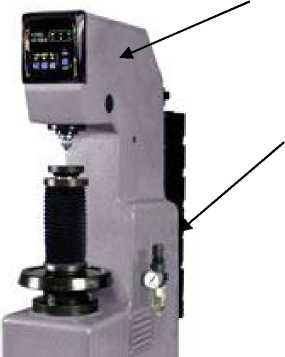

Общий вид твердомера с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
место нанесения
знака утверждения
место расположения пломбы изготовителя

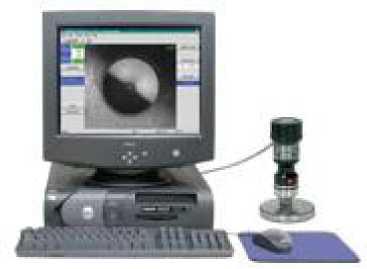

оптическая система BOSS
микроскоп HiLight
Рисунок 1 - Общий вид твердомера
Программное обеспечение
Программное обеспечение (ПО) для оптической системы измерения твердости по Бринеллю B.O.S.S. используется для визуального изображения отпечатков, измерения их диаметров и вычисления значения твердости, а также для хранения и статистической обработки результатов измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 5O.2.O77-2O14. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
c.a.m.s. |
|
Номер версии (идентификационный номер) ПО |
не ниже v 5.0/w32 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
Испытательные нагрузки по шкалам Бринелля, пределы допустимого отклонения испытательных нагрузок и диапазоны измерений твердости приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля
|
Шкала Бринелля |
Нагрузка, Н |
Пределы допустимого отклонения нагрузки, % |
Диапазон измерений твердости, HBW |
|
HBW 2,5/187,5 |
1839 |
±1 |
от 95 до 650 включ. |
|
HBW 5/250 |
2452 |
от 32 до 218 включ. | |
|
HBW 10/500 |
4903 |
от 16 до 108 включ. | |
|
HBW 5/750 |
7355 |
от 95 до 650 включ. | |
|
HBW 10/1000 |
9807 |
от 32 до 218 включ. | |
|
HBW 10/1500 |
14710 |
от 48 до 220 включ. | |
|
HBW 10/3000 |
29420 |
от 95 до 650 включ. |
Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля приведены в таблице 3.
Таблица 3 - Метрологические характеристики твердомеров по шкалам Бринелля
|
Обозначение шкал измерения твёрдости |
Диапазон измерений твёрдости, HBW | |||||
|
от 16 до 50 включ. |
св. 50 до 100 включ. |
св. 100 до 150 включ. |
св. 150 до 200 включ. |
св. 200 до 250 включ. |
св. 250 до 300 включ. | |
|
Пределы допускаемой абсолютной погрешности | ||||||
|
твердомеров, HBW, (± | ||||||
|
HBW 10/500 |
1,5 |
3,0 |
4,5 |
- |
- |
- |
|
HBW 5/250; HBW 10/1000; HBW 10/1500 |
1,5 |
3,0 |
4,5 |
6,0 |
7,5 |
- |
|
HBW 2,5/187,5; HBW 5/750, HBW 10/3000 |
- |
3,0 |
4,5 |
6,0 |
7,5 |
9,0 |
Продолжение таблицы 3
|
Обозначение шкал измерения твёрдости |
Диапазон измерений твёрдости, HBW | ||||
|
св. 300 до 350 включ. |
св. 350 до 400 включ. |
св. 400 до 450 включ. |
св. 450 до 550 включ. |
св. 550 до 650 включ. | |
|
Пределы допускаемой абсолютной погрешности твердомеров, HBW, (±) | |||||
|
HBW 2,5/187,5; HBW 5/750, HBW 10/3000 |
10,5 |
12,0 |
13,5 |
16,5 |
19,5 |
Примечание - Метрологические характеристики действительны для 5 измерений
Технические характеристики твердомеров приведены в таблице 4.
Таблица 4 - Технические характеристики твердомеров
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +30 |
|
- относительная влажность окружающего воздуха, %, не более |
80 |
|
Параметры электропитания: | |
|
- напряжение переменного тока, В |
от 207 до 253 |
|
- частота переменного тока, Гц |
от 49,8 до 50,2 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
200 |
|
- ширина |
800 |
|
- высота |
700 |
|
Масса, кг, не более |
150 |
Знак утверждения типа
наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист
руководства по эксплуатации типографским или иным способом.
Комплектность
Таблица 5 - Комплектность твердомеров
|
Наименование |
Обозначение |
Количество |
|
Твердомер Бринелля |
ZHB3OOO |
1 шт. |
|
Измерительное устройство: - микроскоп с двадцатикратным увеличением* или - оптическая система измерения твердости по Бринеллю* |
- HiLight B.O.S.S. |
1 шт. |
|
Комплект принадлежностей |
- |
1 шт. |
|
Методика поверки |
ZHB3OOO-O1 мп |
1 экз. |
|
Руководство по эксплуатации |
ZHB3OOO-O1 РЭ |
1 экз. |
* В соответствии с заказом
Поверка
осуществляется по документу ZHB3000 - 01 МП «Твердомеры Бринелля ZHB3000. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 04.02.2019 г.
Основные средства поверки: рабочие эталоны твердости 2-го разряда по шкалам Бринелля по ГОСТ 8.062-85.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационной документации
Нормативные документы
ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю
ГОСТ 8.062-85 ГСИ. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования
Техническая документация фирмы-изготовителя
