Вибровыключатели SV02
| Номер в ГРСИ РФ: | 75135-19 |
|---|---|
| Производитель / заявитель: | ООО "ГлобалТест", г.Саров |
Вибровыключатели SV02 (далее - датчик) предназначены для измерений виброскорости объекта и выдачи сигнала превышения заданного уровня вибрации в виде замкнутых или разомкнутых контактов электронного реле.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75135-19 |
| Наименование | Вибровыключатели |
| Модель | SV02 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 31.05.2024 |
Производитель / Заявитель
ООО "ГлобалТест", г.Саров
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 75135-19: Описание типа СИ | Скачать | 337.5 КБ | |
| 75135-19: Методика поверки | Скачать | 5.8 MБ |
Описание типа
Назначение
Вибровыключатели SV02 (далее - датчик) предназначены для измерений виброскорости объекта и выдачи сигнала превышения заданного уровня вибрации в виде замкнутых или разомкнутых контактов электронного реле.
Описание
Датчик представляет собой устройство с встроенным пьезоэлектрическим акселерометром и электронным блоком, осуществляющим однократное интегрирование и вычисление среднего квадратического значения (СКЗ) виброскорости, по заданному значению которого формируется сигнал предупреждения, подаваемый на встроенное реле.
Принцип действия датчика основан на использовании прямого пьезоэфекта - генерации электрического сигнала, пропорционального воздействующему ускорению.
Пьезокерамический чувствительный элемент, работающий по «сдвиговой» схеме, и электронный блок находятся в герметичном металлическом корпусе и имеют выходной разъем типа 2РМ14БШ1В1. К разъему подключается цепь питания, через которое управляется электронное реле. Функция реле (замыкание или размыкание контактов), порог срабатывания и диапазон измерений датчика устанавливается при заказе, либо при помощи пульта AG18-01. Крепление датчика к объекту контроля осуществляется при помощи шпильки М6х12 из комплекта поставки. Материал корпусных элементов датчика - нержавеющая сталь. Датчик имеет степень защиты от внешних воздействий IP65.
Внешний вид датчика представлен на рисунке 1.

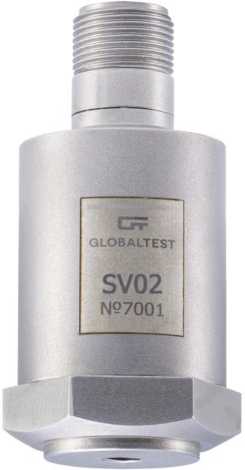

Рисунок 1 - Внешний вид вибровыключателей SV02
Пломбирование вибровыключателей SV02 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений СКЗ виброскорости,* мм/с |
от 0,2 до 20 включ. от 0,4 до 40 включ. от 0,6 до 60 включ. от 0,8 до 80 включ. от 1,0 до 100 включ. от 1,2 до 120 включ. от 1,4 до 140 включ. от 1,6 до 160 включ. от 1,8 до 180 включ. от 2,0 до 200 включ. |
|
Рабочий диапазон частот (минус 10 %), Гц |
от 10 до 1000 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости VU3M, мм/с, на базовой частоте 80 Гц, % |
±(0,05+0,1/Vu3mH00 |
|
Пределы допускаемой погрешности срабатывания, % |
в пределах погрешности измерений |
|
Диапазон задания порога срабатывания (СКЗ виброскорости),* мм/с |
от 1 до 200 |
|
Номинальное значение коэффициента преобразования,** мА/(мм-с-1) |
0,80; 0,40; 0,27; 0,20; 0,16; 0,13; 0,11; 0,10; 0,09; 0,08 |
|
Отклонение действительного значения коэффициента преобразования от номинального значения в пределах, % |
±10 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Коэффициент влияния температуры окружающего воздуха на коэффициент преобразования, %/°С, в пределах |
±0,2 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от 18 до 25 80 |
|
* - диапазон измерений и порог срабатывания устанавливается при заказе; * * - номинальное значение коэффициента преобразования зависит от диапазона измерений и устанавливается при заказе | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры контакта: - напряжение питания постоянного тока, В - ток коммутации, мА, не менее |
от 12 до 25 1000 |
|
Напряжение питания постоянного тока, |
от 12 до 25 |
|
Ток потребления, мА, не более |
35 |
|
Масса датчика, кг, не более |
0,16 |
|
Габаритные размеры датчика (диаметрхвысота), мм, не более |
37x75 |
|
Рабочие условия эксплуатации датчика: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 35 °С, % |
от -40 до +85 до 95 |
|
Гарантийный срок хранения с момента изготовления, месяцев |
42 |
|
Гарантийный срок эксплуатации с момента поставки заказчику, месяцев |
36 |
Знак утверждения типа
на заглавный лист паспорта АБКЖ.421453.002ПС и руководства по эксплуатации
АБКЖ.421453.002РЭ типографским способом в левом верхнем углу.
Комплектность
Таблица 3 - Комплектность датчика
|
Наименование |
Обозначение |
Кол-во |
|
Вибровыключатель SV02 |
АБКЖ421453.002 |
1 шт. |
|
Шпилька М6х 12 |
АН0106 |
1 шт. |
|
Вибровыключатель SV02. Паспорт |
АБКЖ.421453.002ПС |
1 шт. |
|
Вибровыключатель SV02. Руководство по эксплуатации |
АБКЖ.421453.002РЭ |
одно |
|
Вибровыключатели SV02. Методика поверки |
А3009.0292.МП-2019 |
на партию |
|
HART-модем AG18-01 |
АБКЖ.431134.019-01 |
по требо- |
|
Дополнительные принадлежности |
ванию |
Поверка
осуществляется по документу А3009.0292.МП-2019 «Вибровыключатель SV02. Методика поверки», утвержденному руководителем ЦИ СИ «РФЯЦ-ВНИИЭФ» 20.02.2019 г.
Основные средства поверки: рабочий эталон 2-го разряда по Государственной поверочной схеме для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 в составе: поверочная виброустановка DVC-500 (диапазон частот от 10 до 1000 Гц, погрешность воспроизведения на базовой частоте ±2 %), рег. № 58770-14; мультиметр цифровой 34410А, рег. № 47717-11.
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
АБКЖ.421453.002ТУ Вибровыключатель SV02. Технические условия
