Трансформаторы напряжения НКФ-220-58

Номер в ГРСИ РФ: 75136-19
Категория: Трансформаторы
Производитель / заявитель: ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье
Скачать
75136-19: Описание типа СИ Скачать 329 КБ
75136-19: Методика поверки Скачать 34.2 КБ
Заказать
Поставщик: ООО "ЭТК "Оникс"
Трансформаторы напряжения НКФ-220-58 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Трансформаторы напряжения НКФ-220-58 (далее по тексту - трансформаторы напряжения), изготовленные в период с 1981 по 1990 гг., предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Информация по Госреестру

Основные данные
Номер по Госреестру 75136-19
Наименование Трансформаторы напряжения
Модель НКФ-220-58
Страна-производитель УКРАИНА
Срок свидетельства (Или заводской номер) на 20 шт. с зав.№ НКФ-220-58: 10631, 10938, 11006, 15458, 15979, 16146, 19941, 21895, 21896; НКФ-220-58 У1: 42212, 42241, 42430, 42520, 42527, 42534, 50104, 50160, 51487, 51553, 51682
Производитель / Заявитель

Запорожский завод высоковольтной аппаратуры, Украина, г.Запорожье

УКРАИНА

Поверка

Межповерочный интервал / Периодичность поверки 4 года
Зарегистрировано поверок 27
Найдено поверителей 4
Успешных поверок (СИ пригодно) 27 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

75136-19: Описание типа СИ Скачать 329 КБ
75136-19: Методика поверки Скачать 34.2 КБ

Описание типа

Назначение

Трансформаторы напряжения НКФ-220-58 (далее по тексту - трансформаторы напряжения), изготовленные в период с 1981 по 1990 гг., предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Описание

Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.

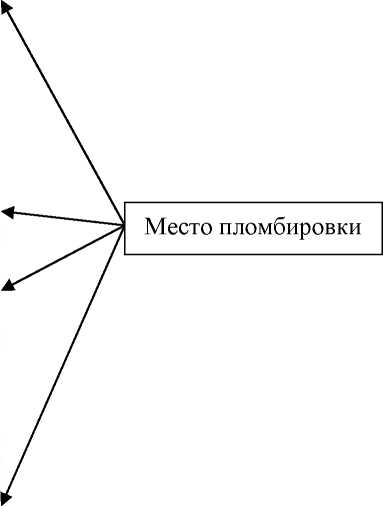

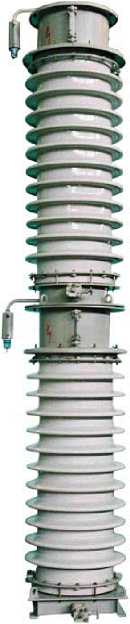

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Рисунок 1 - Общий вид средства измерений и схема пломбировки

от несанкционированного доступа

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение первичной обмотки

Uihom, кВ

220/\3

Номинальное напряжение вторичной обмотки

U2hom, В

100/\3

Номинальная частота £ном, Гц

50

Класс точности основной вторичной обмотки

0,5

Номинальная мощность основной вторичной обмотки, 1ГА

400

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора напряжения типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения

(заводские номера: 19941, 21896, 21895, 10631, 10938, 11006, 16146, 15458, 15979)

НКФ-220-58

9 шт.

Трансформатор напряжения (заводские номера: 42520, 42212, 42534, 42241, 42430, 42527, 51487, 51553, 51682, 50160, 50104)

НКФ-220-58 У1

11 шт.

Паспорт

НКФ-220-58

9 экз.

Паспорт

НКФ-220-58 У1

11 экз.

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);

- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
