Комплексы измерительные ГСП-01
| Номер в ГРСИ РФ: | 75137-19 |
|---|---|
| Производитель / заявитель: | ООО "Прогресс", г.Ростов-на-Дону |
Комплексы измерительные ГСП-01 (далее - комплексы) предназначены для измерений объема газа, приведенного к стандартным условиям (температура плюс 20 °С, абсолютное давление 101,325 кПа).
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 75137-19 | ||||||||||||
| Действует | по 31.05.2029 | ||||||||||||
| Наименование | Комплексы измерительные | ||||||||||||
| Модель | ГСП-01 | ||||||||||||
| Модификации |
ГСП-01-2,5 ГСП-01-4 ГСП-01-6 ГСП-01-10 ГСП-01-16 ГСП-01-25 ГСП-01-40 ГСП-01-65 ГСП-01-100 |
||||||||||||
| Приказы |
№930 от
15.05.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 7c1e07df-3c58-51e3-bfb0-2a17d33a5411 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Прогресс», РОССИЯ, 344090, г. Ростов-на-Дону. пер. Машиностроительный, влд. 7/110, литер Б1
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
МП 01-9102-2019 ГСИ. Комплексы измерительные ГСП-01. Методики поверки
МП-968-2025 ГСИ. Комплексы измерительные ГСП-01. Методика поверки. Для вновь изготавливаемых средств измерений в дополнение к МП 01-9102-2019.
(с 15.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
10 лет
|
| Зарегистрировано поверок |
8746
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8742 (100%) |
| Неуспешных поверок (СИ непригодно) | 4 (0 %) |
| Актуальность информации | 24.05.2026 |
Поверители
Скачать
|
75137-19: Описание типа
2024-75137-19.pdf
Файл устарел
|
Скачать | 622.8 КБ | |
|
75137-19: Методика поверки
2019-mp75137-19.pdf
Файл устарел
|
Скачать | 2.3 MБ | |
|
75137-19: Методика поверки
МП 01-9102-2019
2019-mp75137-19-1.pdf
Файл устарел
|
Скачать | 2.3 MБ | |
|
75137-19: Описание типа
2024-75137-19-1.pdf
|
Скачать | 622.8 КБ | |
|
75137-19: Описание типа
2026-75137-19.pdf
|
Скачать | 382.4 КБ | |
|
75137-19: Методика поверки
МП 01-9102-2019
2019-mp75137-19-2.pdf
|
Скачать | 2.3 MБ | |
|
75137-19: Методика поверки
МП-968-2025
2026-mp75137-19.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Комплексы измерительные ГСП-01 (далее - комплексы) предназначены для измерений объема газа, приведенного к стандартным условиям (температура плюс 20 °С, абсолютное давление 101,325 кПа).
Описание
Принцип действия комплексов основан на вычислении объема газа, приведенного к стандартным условиям, на основе измерений объема газа при рабочих условиях, температуры газа и введенных условно-постоянных значений абсолютного давления и коэффициента сжимаемости газа.
Комплексы состоят из счетчика газа мембранного типа «G» (рег. № 72805-18) (далее -счетчик) и блока электронной коррекции (далее - БЭК).
БЭК состоит из корпуса, дисплея, термопреобразователя сопротивления, микропроцессора, интерфейсов связи и источника питания (основного и резервного).
Объем газа при рабочих условиях измеряется счетчиком. На лицевой стороне счетчика расположено отсчетное устройство с отсчетными роликами. В отсчетный ролик младшего разряда интегрирован магнит. Циклическое вращение магнита детектируется «герконом» БЭК с дальнейшим преобразованием в импульсный сигнал прямо пропорциональный прошедшему рабочему объему газа.
Температура газа измеряется термопреобразователем сопротивления, входящим в состав БЭК и установленным в корпусе счетчика для непосредственного контакта с потоком газа.
Основные функции комплексов:
- измерение объема газа при рабочих условиях, температуры газа;
- вычисление объема газа, приведенного к стандартным условиям;
- обработка, отображение, хранение измеренной информации и настроечных параметров;
- архивирование результатов измерений и вычислений (объемы, температура, давление, коэффициент сжимаемости);
- ведение журналов событий;
- передача измеренной и вычисленной информаций по цифровым интерфейсам;
- защита информации от несанкционированного доступа;
- самодиагностика.
Комплексы в зависимости от типоразмера счетчика выпускаются в следующих исполнениях ГСП-01-2,5; ГСП-01-4; ГСП-01-6; ГСП-01-10; ГСП-01-16; ГСП-01-25; ГСП-01-40; ГСП-01-65;
ГСП-01-100.
Знак поверки наносится давлением ударного клейма (плашки) на свинцовую (пластмассовую) пломбу, закрепленную на проволоку.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки на табличку, прикрепленную к корпусу БЭК.
Рисунок 1 - Общий вид комплексов (1 - счетчик, 2 - БЭК)

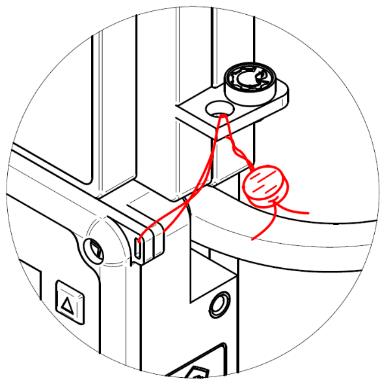

а) общий вид мест установки пломб поверителя «П» и изготовителя «И»
в) пломба поверителя «П» (место нанесения знака поверки)
б) пломба изготовителя «И»
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Комплексы имеют встроенное программное обеспечение (далее - ПО), разделенное на метрологически значимую и метрологически незначимую части.
Метрологически значимая часть ПО хранит все процедуры, функции и подпрограммы, осуществляющие измерения, обработку, хранение, контроль и индикацию результатов измерений и вычислений, а также защиту и идентификацию ПО.
Метрологически незначимая часть ПО хранит все библиотеки, протоколы передачи, процедуры и подпрограммы взаимодействия с периферийными устройствами, не связанные с измерениями и вычислениями.
Защита ПО осуществляется с помощью разграничения уровней доступа, ведением журнала событий, механическим пломбированием.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GSP |
|
Номер версии (идентификационный номер) ПО |
1.ХХХ |
|
Цифровой идентификатор ПО (CRC-16) |
7399 |
|
Примечания: 1. Номер версии (идентификационный номер) ПО состоит из двух частей: старшая часть (слева от точки) - номер версии метрологически значимой части ПО, младшая часть (справа от точки) - номер версии метрологически незначимой части. 2. «Х» может принимать значения 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E или F. 3. В таблице представлен цифровой идентификатор метрологически значимой части ПО. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода газа при рабочих условиях, м3/ч |
приведен в таблице 3 |
|
Диапазон измерений температуры газа, °С |
от -30 до +60 |
|
Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям (без учета погрешности от принятия абсолютного давления и коэффициента сжимаемости газа за условно-постоянные значения), %: - в диапазоне Qмин < Q < 0,1^ном - в диапазоне 0,1^ном < Q < Qмакс |
±3,1 ±1,6 |
|
Пределы допускаемой относительной погрешности измерений температуры газа, % |
±0,5 |
|
Пределы допускаемой относительной погрешности вычислений объема газа, приведенного к стандартным условиям, % |
±0,01 |
|
Примечание - Введены следующие обозначения: Qмин - минимальный расход при рабочих условиях, м3/ч; Qном - номинальный расход при рабочих условиях, м3/ч; Qмакс - максимальный расход при рабочих условиях, м3/ч; Q - измеренный расход при рабочих условиях, м3/ч. | |
Таблица 3 - Диапазоны расходов газа при рабочих условиях комплексов
|
Исполнение комплекса |
Минимальный расход (Qmhii), м3/ч |
Номинальный расход (Qhcm), м3/ч |
Максимальный расход (Qмакс), М3/ч |
|
ГСП-01-2,5 |
0,025 |
2,5 |
4 |
|
ГСП-01-4 |
0,04 |
4 |
6 |
|
ГСП-01-6 |
0,06 |
6 |
10 |
|
ГСП-01-10 |
0,1 |
10 |
16 |
|
ГСП-01-16 |
0,16 |
16 |
25 |
|
ГСП-01-25 |
0,25 |
25 |
40 |
|
ГСП-01-40 |
0,4 |
40 |
65 |
|
ГСП-01-65 |
0,65 |
65 |
100 |
|
ГСП-01-100 |
1 |
100 |
160 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
природный газ по ГОСТ 5542-2022 и другие неагрессивные газы |
|
Температура измеряемой среды, °С |
от -30 до +60 |
|
Избыточное давление измеряемой среды, кПа, не более |
50 |
|
Интерфейсы связи* |
GSM, GPRS, LTE, Bluetooth, RS-232, RS-485 и USB |
|
Элементы питания (основной и резервный) |
литиевая батарея 3,6 В |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -40 до +70 до 95, при температуре +35 °С от 84,0 до 106,7 |
|
Габаритные размеры, мм: - высота - ширина - длина |
от 220 до 935 от 195 до 790 от 181 до 516 |
|
Масса, кг |
от 2,9 до 142,5 |
|
*п В зависимости от заказа. Примечание - Комплексы сохраняют свою работу с метрологическими характеристиками, указанными в таблице 2, при замене основного элемента питания. | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
Знак утверждения типа
наносится на лицевую панель корпуса БЭК методом печати и на титульный лист паспорта типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Комплекс измерительный |
ГСП-01 |
1 |
|
Паспорт |
НРФП.407169.001 ПС |
1 |
|
Руководство по эксплуатации |
НРФП.407169.001 РЭ |
1 |
|
Комплект монтажных частей |
_ |
по заказу |
Сведения о методах измерений
приведены в пункте 1.3 «Устройство и работа» руководства по эксплуатации НРФП.407169.001 РЭ.
Нормативные документы
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
НРФП.407169.001 ТУ Комплексы измерительные ГСП-01. Технические условия
