Теплосчетчики ТЭМ-104-КУ
| Номер в ГРСИ РФ: | 75149-19 |
|---|---|
| Категория: | Теплосчетчики |
| Производитель / заявитель: | ООО "Арвас", Беларусь, г.Минск |
| 75149-19: Описание типа СИ | Скачать | 820.2 КБ |
Теплосчетчики ТЭМ-104-КУ предназначены для измерений тепловой энергии и количества теплоносителя в закрытых системах теплоснабжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75149-19 |
| Наименование | Теплосчетчики |
| Модель | ТЭМ-104-КУ |
| Страна-производитель | БЕЛАРУСЬ |
| Срок свидетельства (Или заводской номер) | 31.05.2024 |
Производитель / Заявитель
СООО "АРВАС", Беларусь, г.Минск
БЕЛАРУСЬ
Поверка
| Межповерочный интервал / Периодичность поверки | 6 лет |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 75149-19: Описание типа СИ | Скачать | 820.2 КБ |
Описание типа
Назначение
Теплосчетчики ТЭМ-104-КУ предназначены для измерений тепловой энергии и количества теплоносителя в закрытых системах теплоснабжения.
Описание
Принцип работы теплосчетчиков основан на измерении расхода, объема, температуры в трубопроводах и последующем определении тепловой энергии путем обработки результатов измерений.
По конструктивному решению теплосчетчики относятся к единым теплосчетчикам по классификации ГОСТ Р ЕН 1434-1-2011. Теплосчетчики состоят из вычислителя, датчика потока (ультразвуковой преобразователь расхода) и комплекта датчиков температуры (термопреобразователи сопротивления с номинальной статической характеристикой Pt1000 по ГОСТ 6651-2009), калиброванных совместно с вычислителем.
Теплосчетчик может устанавливаться на подающем или обратном трубопроводе. До и после теплосчетчика наличие прямых отрезков трубопровода не требуется.
Значения давления устанавливаются программно.
Теплосчетчик поддерживает обмен информацией по интерфейсу M-Bus, посредством которого считываются текущие и статистические данные параметров системы теплоснабжения, а также данные о конфигурации теплосчетчика. Программное обеспечение, необходимое для вывода накопленных данных, поставляется в комплекте с теплосчетчиком.
Теплосчетчик осуществляет:
а) индикацию:
- усреднённого текущего значения объемного расхода теплоносителя;
- текущей температуры теплоносителя в трубопроводах, на которых установлены преобразователи температуры;
- текущей разности температуры между подающим и обратным трубопроводами;
- усредненной мощности;
- потребленного (отпущенного) количества теплоты (тепловой энергии);
- потребленного (отпущенного) количества теплоты (тепловой энергии) на отчетную дату за последние 12 месяцев;
- массы и объема теплоносителя;
- времени работы прибора без остановки счета с нарастающим итогом;
- времени работы прибора при наличии технической неисправности или нештатной ситуации с остановом счёта;
- кодов возникающих нештатных ситуаций и (или) технических неисправностей;
б) регистрацию:
- потребленного количества теплоты (тепловой энергии) за каждый час (сутки, месяц);
- массы и объема теплоносителя;
- среднечасовых и среднесуточных значений температуры теплоносителя в трубопроводах;
- среднечасовой и среднесуточной разности температуры между подающим и обратным трубопроводами;
- программируемых значений давления в трубопроводах;
- времени работы в штатном режиме (время наработки);
- времени работы прибора при наличии технической неисправности или нештатной ситуации с остановом счёта;
- кодов возникающих нештатных ситуаций и (или) технических неисправностей.
Общий вид теплосчетчика представлен на рисунке 1.
Места пломбировки теплосчетчика от несанкционированного доступа представлены на рисунках 2, 3, 4 и 5, обозначение места нанесения знака поверки представлено на рисунке 6.
Место нанесения
знака утверждения типа

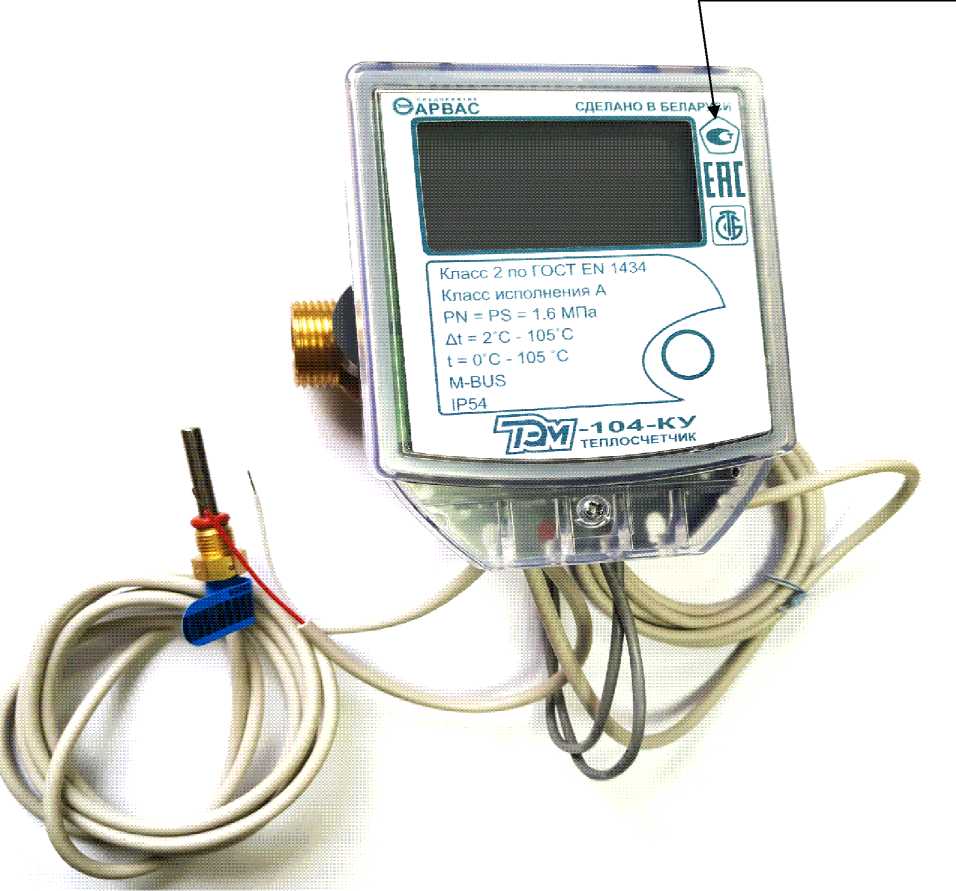

Рисунок 1 - Общий вид теплосчетчика

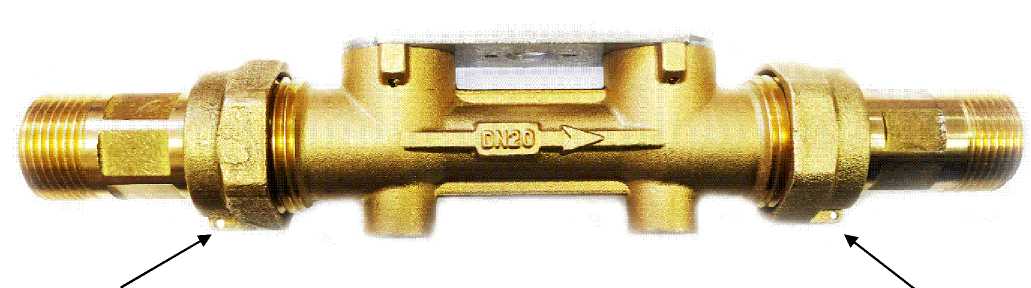

Рисунок 2 - Место пломбировки

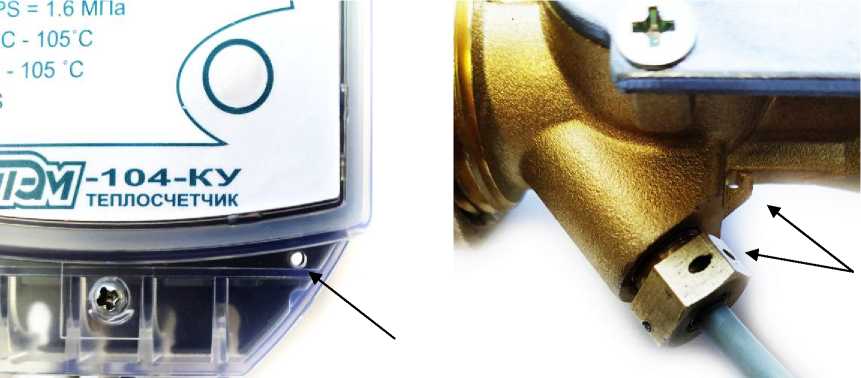

Рисунок 3 - Место пломбировки
вычислителя

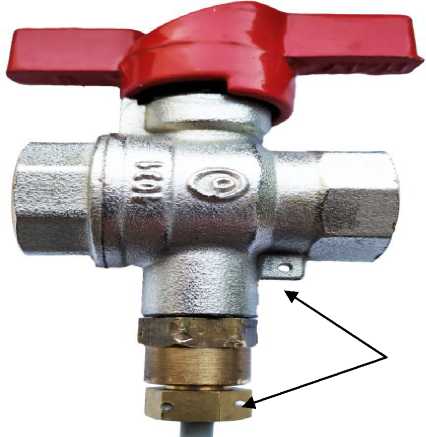

Рисунок 4 - Место пломбировки
датчика температуры
Рисунок 5 - Место пломбировки
Рисунок 6 - Место нанесения знака поверки
датчика температуры
Программное обеспечение
Вычислитель теплосчётчика имеет встроенное программное обеспечение (далее - ПО).
Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе изготовления. ПО предназначено для сбора, обработки, вычислений и передачи полученной информации на периферийные устройства. Доступ к программе микроконтроллера исключен конструкцией апаратной части прибора. Внесение изменений в данные, содержащие результаты измерений, функционально невозможно.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АРВС.746967.055.410УД |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.57.3 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений расходов теплоносителя, м3/ч |
см. таблицу 4 |
|
Диапазон измерений температуры теплоносителя, °С |
от 0 до 105 |
|
Диапазон измерений разности температуры теплоносителя, °С |
от 2 до 105 |
|
Пределы допускаемой относительной погрешности измерений тепловой энергии, % где Л1н - минимальное измеряемое значение разности температуры между подающим и обратным трубопроводами, °C; G и Gв - измеренное и наибольшее значения расхода, м3/ч |
±(3+4\G /At+0,02Ge /G) |
|
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя, % |
±(2+0,02Gb /G), но не более ±5 % |
|
Пределы допускаемой относительной погрешности измерений тепловой энергии вычислителем в комплекте с датчиками температуры, % |
±(1+4 Д1н /At) |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±(0,6+0,004t) |
|
Пределы допускаемой относительной погрешности измерений текущего времени, % |
±0,01 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Рабочее давление, МПа, не более |
1,6 | |
|
Максимальная потеря давления при максимальном расходе, МПа, не более |
0,01 | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +5 до +55 до 93 от 84 до 106,7 | |
|
Параметры электропитания: - номинальное напряжение встроенной батареи питания, В - емкость встроенной батареи питания, мА^ч - срок службы встроенной батареи питания, лет, не менее |
3,6 2400 10 | |
|
Емкость архива: - часового, суток - суточного, лет - месячного, лет - архив событий, записей |
60 1 3 256 | |
|
Номинальный размер резьбовых соединений |
G 1/2’’, G 3/4’’ | |
|
Г абаритные размеры теплосчетчика, мм, не более - высота - ширина - длина |
Ду 15 |
Ду 20 |
|
95 |
104 | |
|
87 |
87 | |
|
117 |
130 | |
|
Масса теплосчетчика, кг, не более |
0,8 | |
|
Степени защиты, обеспечиваемые оболочками, по ГОСТ 14254-2015 |
IP 54 | |
|
Средняя наработка на отказ, ч, не менее |
80 000 | |
|
Средний срок службы, лет, не менее |
15 | |
Таблица 4 - Диапазон измерений расхода
|
Номинальный диаметр DN |
Минимальный расход Gh, м3/ч (qi по ГОСТ Р ЕН 1434) |
Максимальный расход Gв, м3/ч (qp по ГОСТ Р ЕН 1434) |
Максимальный расход qs, м3/ч по ГОСТ Р ЕН 1434 |
|
15 |
0,015 |
1,5 |
3,0 |
|
20 |
0,03 |
3,0 |
6,0 |
|
Примечания 1 Минимальный расход qi - минимальное значение расхода, выше которого теплосчетчик должен функционировать без превышения максимально допускаемых погрешностей; 2 Максимальный расход qp - максимальное значение расхода, при котором теплосчетчик должен непрерывно функционировать без превышения максимально допускаемых погрешностей; 3 Максимальный расход qs - максимальное значение расхода, при котором теплосчетчик должен функционировать в течение коротких промежутков времени (менее 1 ч в сутки, менее 200 ч в год) без превышения максимально допускаемых погрешностей. | |||
Знак утверждения типа
наносится на переднюю панель вычислителя методом офсетной печати или лазерной гравировки в соответствии с рисунком 1 и на титульный лист паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Теплосчетчик |
ТЭМ-104-КУ |
1 шт. |
|
Паспорт |
АРВС.746967.055.400ПС |
1 экз. |
|
Методика поверки |
РТ-МП-5738-442-2019 |
1 экз. на партию |
Поверка
осуществляется по документу РТ-МП-5738-442-2019 «ГСИ. Теплосчетчики ТЭМ-104-КУ.
Методика поверки», утвержденному ФБУ «Ростест-Москва» 29.03.2019 г.
Основные средства поверки:
- установка поверочная «ВЗЛЕТ ПУ» (регистрационный номер в Федеральном информационном фонде 20015-06);
- термостаты переливные прецизионные ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07);
- термометры сопротивления платиновые вибропрочные эталонные ПТСВ (регистрационный номер в Федеральном информационном фонде 32777-06);
- измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный номер в Федеральном информационном фонде 19736-11);
- частотомер электронно-счетный Ч3-88 (регистрационный номер в Федеральном информационном фонде 41190-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

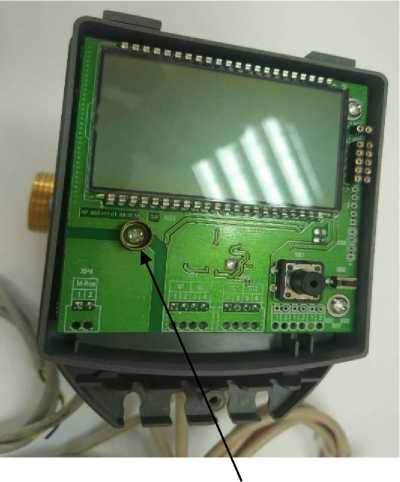

Знак поверки наносится на мастику в пломбировочной чашке, установленной на креплении защитного экрана внутри корпуса вычислителя в соответствии с рисунком 6, а также в паспорт и (или) на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования
Приказ Минстроя России от 17.03.2014 г. №99/пр Об утверждении методики осуществления коммерческого учёта тепловой энергии, теплоносителя
ТУ BY 100082152.020-2018 Теплосчетчики ТЭМ-104-КУ. Технические условия
Другие Теплосчетчики
