Резервуары стальные вертикальные цилиндрические с понтоном РВСП-1000
| Номер в ГРСИ РФ: | 75154-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Востокмонтажгаз", г. Бугульма |
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-1000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75154-19 |
| Наименование | Резервуары стальные вертикальные цилиндрические с понтоном |
| Модель | РВСП-1000 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | на 4 шт. с зав.№ 4, 12, 13, 21 |
Производитель / Заявитель
ООО "Востокмонтажгаз", г.Бугульма
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 8 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 24.11.2024 |
Поверители
Скачать
| 75154-19: Описание типа СИ | Скачать | 344.5 КБ | |
| 75154-19: Методика поверки | Скачать | 34.8 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-1000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуаров - стальные вертикальные цилиндрические с понтоном, номинальной вместимостью 1000 м3.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки, днища, крыши и алюминиевого понтона.
Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов полистовой сборки.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары РВСП-1000 с заводскими номерами 13, 12, 4, 21 расположены по адресу:
422541, Республика Татарстан, г. Зеленодольск, ул. Футбольная, 10, ООО «Связь петролеум».

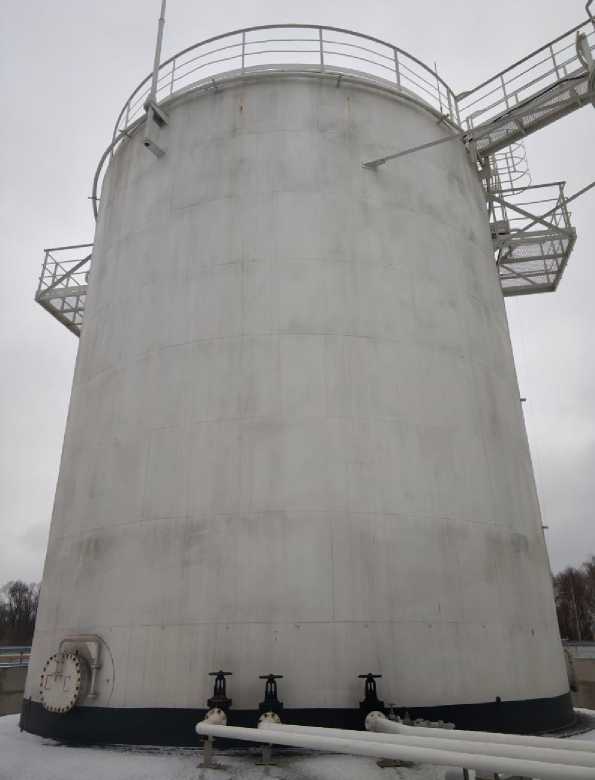

Общий вид резервуаров стальных вертикальных цилиндрических с понтоном РВСП-1000 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара РВСП-1000
Пломбирование резервуаров стальных вертикальных цилиндрических с понтоном РВСП-1000 не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
1000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, оС |
от - 50 до +50 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический с понтоном |
РВСП-1000 |
4 шт. |
|
Резервуар стальной вертикальный цилиндрический с понтоном. Паспорт |
РВСП-1000 |
4 экз. |
|
Градуировочная таблица |
4 экз. |
Поверка
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 19368-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Сведения о методах измеренийНормативные документы
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
