Резервуары стальные вертикальные цилиндрические РВС-1950
| Номер в ГРСИ РФ: | 75155-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ЗАО "Саратовский завод резервуарных металлоконструкций", г.Саратов |
Резервуары стальные вертикальные цилиндрические РВС-1950 предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75155-19 |
| Наименование | Резервуары стальные вертикальные цилиндрические |
| Модель | РВС-1950 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | на 4 шт. с зав.№ 1, 2, 3, 4 |
Производитель / Заявитель
АО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 8 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 75155-19: Описание типа СИ | Скачать | 377.1 КБ | |
| 75155-19: Методика поверки | Скачать | 34.8 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВС-1950 предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 1950 м3.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов полистовой сборки.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары РВС-1950 с заводскими номерами 1, 2, 3, 4 расположены по адресу: Ростовская область, Аксайский район, станица Грушевская, Аэропорт, ООО «ТЗК «Южный».
Общий вид резервуаров стальных вертикальных цилиндрических РВС-1950 представлен на рисунке 1.

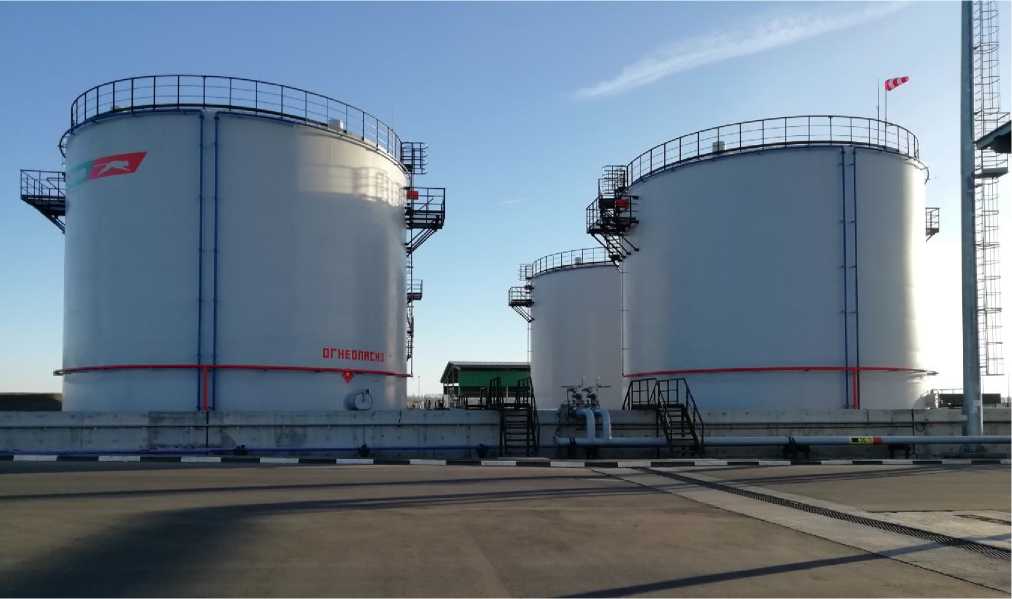

Рисунок 1 - Общий вид резервуаров РВС-1950
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-1950 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики_______________________________________________
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
1950 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,20 |
|
Таблица 2 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, оС |
от - 29 до +40 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
|
Таблица 3 - Комплектность средства измерений | ||
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-1950 |
4 шт. |
|
Резервуар стальной вертикальный цилиндрический. Паспорт |
РВС-1950 |
4 экз. |
|
Градуировочная таблица |
4 экз. | |
Поверка
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 19368-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
