Резервуары стальные вертикальные цилиндрические РВС-400
| Номер в ГРСИ РФ: | 75156-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Востокмонтажгаз", г. Бугульма |
Резервуары стальные вертикальные цилиндрические РВС-400 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75156-19 |
| Наименование | Резервуары стальные вертикальные цилиндрические |
| Модель | РВС-400 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | на 6 шт. с зав.№ 1 … 6 |
Производитель / Заявитель
ООО "Востокмонтажгаз", г.Бугульма
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 12 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 75156-19: Описание типа СИ | Скачать | 350.9 КБ | |
| 75156-19: Методика поверки | Скачать | 34.8 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВС-400 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 400 м3.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Цилиндрическая стенка резервуара включает в себя пять цельносварных поясов полистовой сборки.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары РВС-400 с заводскими номерами 1, 2, 3, 4, 5, 6 расположены по адресу: 422541, Республика Татарстан, г. Зеленодольск, ул. Футбольная, 10, ООО «Связь петролеум».

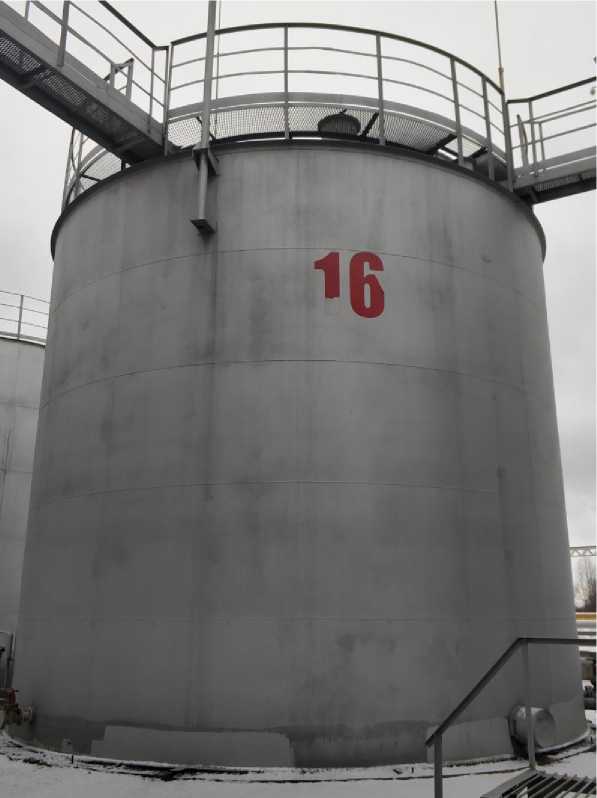

Общий вид резервуаров стальных вертикальных цилиндрических РВС-400 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара РВС-400
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-400 не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
400 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, оС |
от - 50 до +50 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-400 |
6 шт. |
|
Резервуар стальной вертикальный цилиндрический. Паспорт |
РВС-400 |
6 экз. |
|
Градуировочная таблица |
6 экз. |
Поверка
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 19368-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
