Резервуары горизонтальные стальные цилиндрические РГСН-20, РГСН-30, РГСН-50
| Номер в ГРСИ РФ: | 75161-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Стальные конструкции", г.Новосибирск |
Резервуары горизонтальные стальные цилиндрические РГСН-20, РГСН-30, РГСН-50 (далее по тексту - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75161-19 |
| Наименование | Резервуары горизонтальные стальные цилиндрические |
| Модель | РГСН-20, РГСН-30, РГСН-50 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | на 6 шт. с зав.№ РГСН-20: 158-1, 158-2; РГСН-30: 160-1, 160-2; РГСН-50: 157-1, 157-2 |
Производитель / Заявитель
ООО "Стальные конструкции", г.Новосибирск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 7 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 75161-19: Описание типа СИ | Скачать | 497.7 КБ | |
| 75161-19: Методика поверки | Скачать | 35.2 КБ |
Описание типа
Назначение
Резервуары горизонтальные стальные цилиндрические РГСН-20, РГСН-30, РГСН-50 (далее по тексту - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Принцип действия резервуаров основан на измерении объема нефти и нефтепродуктов в зависимости от уровня их наполнения.
Резервуары представляют собой стальные сосуды, состоящие из цилиндрической стенки и двух конических или усечено-конических днищ. Резервуары оборудованы приемнораздаточными патрубками и технологическими люками.
Тип резервуаров - горизонтальные стальные цилиндрические надземные.
Резервуары горизонтальные стальные цилиндрические РГСН-20 (зав. №№ 158-1, 158-2), РГСН-30 (зав. №№ 160-1, 160-2), РГСН-50 (зав. №№ 157-1, 157-2) расположены на складе горюче-смазочных материалов (топливозаправочный комплекс) «Украинка» АО «Газпромнефть-Аэро»: 676440, Амурская обл., Серышевский р-н, с. Украинка.
Общий вид резервуаров представлен на рисунках 1-3.

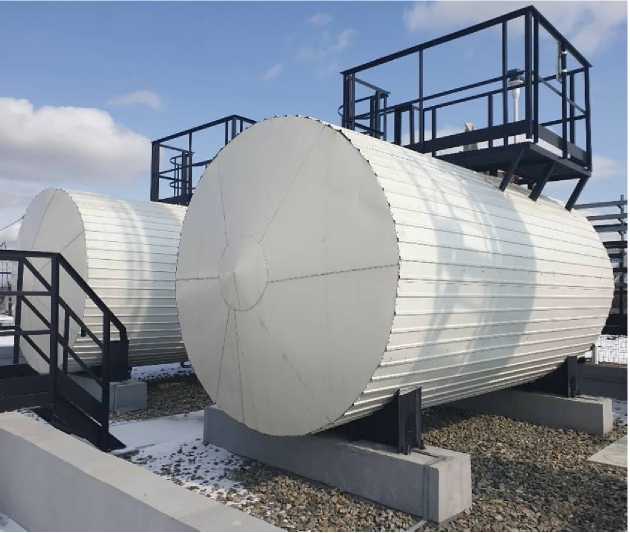

Рисунок 1 - Общий вид резервуаров РГСН-20 (зав. №№ 158-1, 158-2)
Рисунок 2 - Общий вид резервуаров РГСН-30 (зав. №№ 160-1, 160-2)

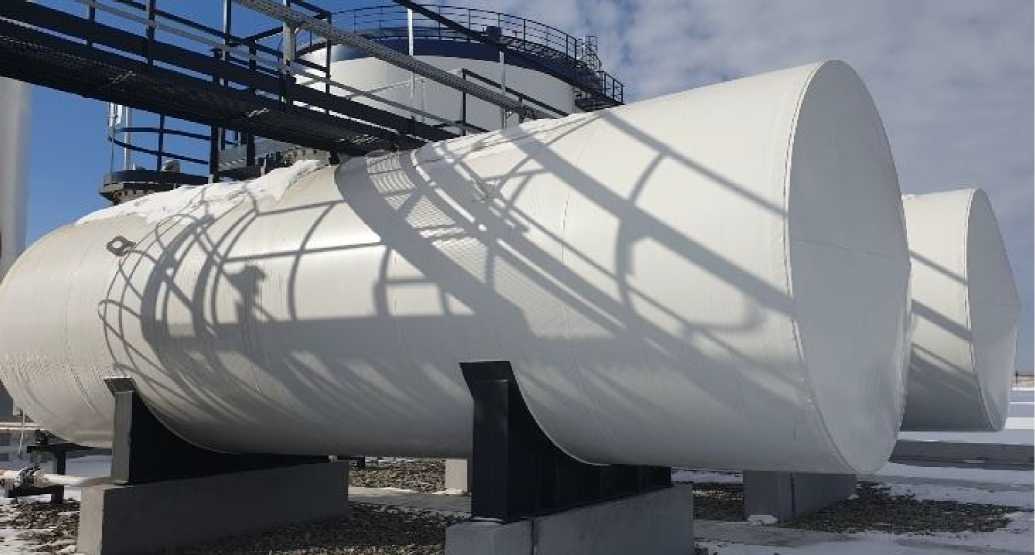

Рисунок 3 - Общий вид резервуаров РГСН-50 (зав. №№ 157-1, 157-2)
Пломбирование резервуаров не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Модификация | ||
|
РГСН-20 |
РГСН-30 |
РГСН-50 | |
|
Значение | |||
|
Номинальная вместимость, м3 |
20 |
30 |
50 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,25 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Модификация | ||
|
РГСН-20 |
РГСН-30 |
РГСН-50 | |
|
Значение | |||
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -29 до +38 от 84,0 до 106,7 |
от -41 до +25 от 84,0 до 106,7 | |
|
Средний срок службы, лет, не менее |
10 | ||
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной цилиндрический |
РГСН-20 |
1 шт. |
|
Резервуар горизонтальный стальной цилиндрический |
РГСН-30 | |
|
Резервуар горизонтальный стальной цилиндрический |
РГСН-50 | |
|
Паспорт |
1 экз. |
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетки измерительные металлические YC50/5 (рег. № 22003-07): номинальная длина шкалы 50 м, 2-ой класс точности;
- рулетка измерительная металлическая Р30У2Г (рег. № 55464-13): номинальная длина шкалы 30 м, 2-ой класс точности;
- штангенциркуль ЩЦ-I (рег. № 260-05): диапазон измерений от 0 до 150 мм, 1-ый класс точности;
- толщиномер ультразвуковой ТТ100 (рег. №19411-00): диапазон измерений от 1,2 до 225,0 мм, пределы допускаемой абсолютной погрешности измерений ±(0,01 h+0,1), где h - измеренная толщина, мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик резервуаров с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Государственной поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
