Резервуары стальные горизонтальные цилиндрические РГС-175
| Номер в ГРСИ РФ: | 75163-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АООТ "Волгограднефтемаш", г.Волгоград |
Резервуары стальные горизонтальные цилиндрические РГС-175 предназначены для измерения объема при приеме, хранении и отпуске сжиженных углеводородных газов (СУГ).
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 75163-19 | |||||||||||||||||||||
| Наименование | Резервуары стальные горизонтальные цилиндрические | |||||||||||||||||||||
| Модель | РГС-175 | |||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2243a6b9-86ca-170f-6994-3de9c42eb504 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ОАО "Волгограднефтемаш", г. Волгоград
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
75163-19: Описание типа
2023-75163-19.pdf
|
Скачать | 165.1 КБ | |
|
75163-19: Методика поверки
2022-mp75163-19.pdf
|
Скачать | 70 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГС-175 предназначены для измерения объема при приеме, хранении и отпуске сжиженных углеводородных газов (СУГ).
Описание
Резервуары стальные горизонтальные цилиндрические РГС-175 представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемораздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-175 №№ 6830(3-7), 6853(3-17), 7107(3-6), 7139(3-18), 7140(3-1), 7141(3-3) расположены:
Российская Федерация, Республика Башкортостан, п. Приютово, ООО «Шкаповское ГПП», Участок по эксплуатации товарно-сырьевого парка и сливо-наливной эстакады, карта №3.

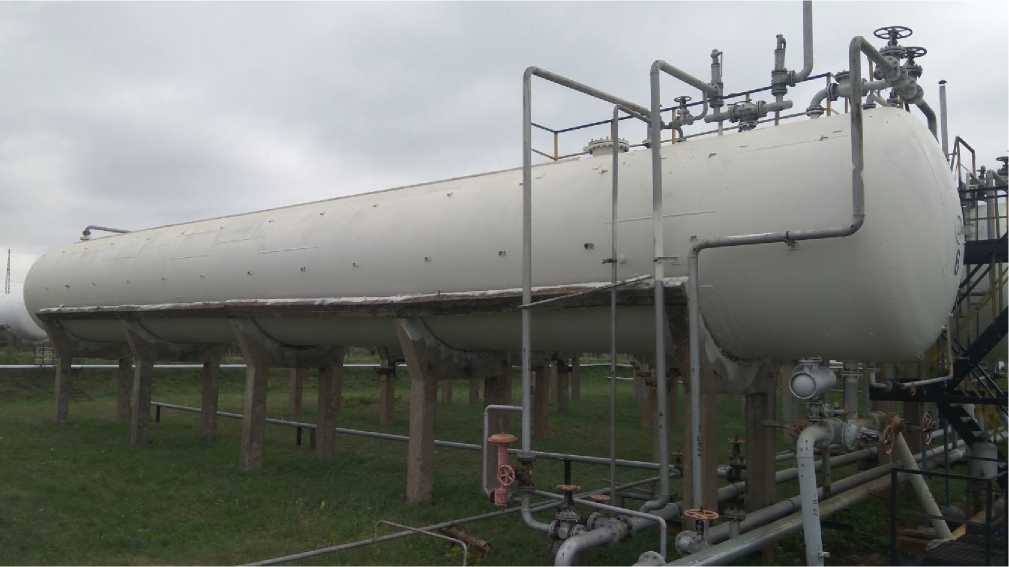

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-175 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара стального горизонтального цилиндрического РГС-175
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-175 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
175 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара | |
|
на уровне наполнения от 0 до 500 мм, % |
±5,0 |
|
на уровне наполнения от 500 до 2910 мм, % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-175 |
6 шт. |
|
Паспорт |
- |
6 экз. |
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ТПЦ-1-150-0,1 (регистрационный № 260-05);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методах измеренийНормативные документы
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
