Резервуары стальные горизонтальные цилиндрические РГС-175
| Номер в ГРСИ РФ: | 75164-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | Металлургический завод им.Мао Цзэдуна, Румыния |
Резервуары стальные горизонтальные цилиндрические РГС-175 предназначены для измерения объема при приеме, хранении и отпуске сжиженных углеводородных газов (СУГ).
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 75164-19 | ||||||||||||||||||||||||||||||
| Наименование | Резервуары стальные горизонтальные цилиндрические | ||||||||||||||||||||||||||||||
| Модель | РГС-175 | ||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b36ba21c-eb4e-ce6b-d147-318099efb265 | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
Металлургический завод им.Мао Цзэдуна, Румыния
РУМЫНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
75164-19: Описание типа
2023-75164-19.pdf
|
Скачать | 159.6 КБ | |
|
75164-19: Методика поверки
2022-mp75164-19.pdf
|
Скачать | 70 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГС-175 предназначены для измерения объема при приеме, хранении и отпуске сжиженных углеводородных газов (СУГ).
Описание
Резервуары стальные горизонтальные цилиндрические РГС-175 представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемораздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-175 №№ 5193(3-8), 5360(3-9), 5488(3-10), 5489(3-16), 5491(3-12), 5492(3-15), 5493(3-11), 5494(3-13), 5500(3-14) расположены:
Российская Федерация, Республика Башкортостан, п. Приютово, ООО «Шкаповское ГПП», Участок по эксплуатации товарно-сырьевого парка и сливо-наливной эстакады, карта №3.

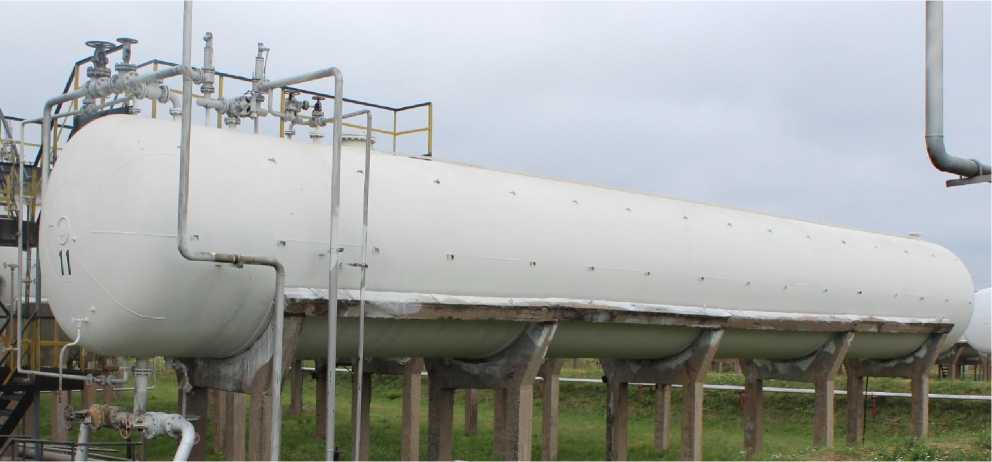

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-175 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара стального горизонтального цилиндрического РГС-175
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-175 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
175 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара | |
|
на уровне наполнения от 0 до 500 мм, % |
±4,0 |
|
на уровне наполнения от 500 до 2990 мм, % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-175 |
9 шт. |
|
Паспорт |
- |
9 экз. |
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ТПЦ-1-150-0,1 (регистрационный № 260-05);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методах измеренийНормативные документы
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические.
Методика поверки
