Трансформаторы напряжения GSES24D

Номер в ГРСИ РФ: 75165-19
Категория: Трансформаторы
Производитель / заявитель: Фирма "RITZ Instrument Transformers GmbH", Германия
Скачать
75165-19: Описание типа СИ Скачать 328.8 КБ
75165-19: Методика поверки Скачать 34.2 КБ
Заказать
Поставщик: ООО "ЭТК "Оникс"
Трансформаторы напряжения GSES24D поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Трансформаторы напряжения GSES24D (далее - трансформаторы), предназначены для масштабного преобразования высокого фазного напряжения в напряжение, пригодное для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.

Информация по Госреестру

Основные данные
Номер по Госреестру 75165-19
Наименование Трансформаторы напряжения
Модель GSES24D
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) на 30 шт. с зав.№ 30954047 … 30954076
Производитель / Заявитель

Фирма "RITZ Instrument Transformers GmbH", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 8 лет
Актуальность информации 17.11.2024

Поверители

Скачать

75165-19: Описание типа СИ Скачать 328.8 КБ
75165-19: Методика поверки Скачать 34.2 КБ

Описание типа

Назначение

Трансформаторы напряжения GSES24D (далее - трансформаторы), предназначены для масштабного преобразования высокого фазного напряжения в напряжение, пригодное для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции одного напряжения переменного тока в другое напряжения переменного тока при неизменной частоте.

Трансформаторы - однофазные, индуктивные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется.

Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию и образует корпус трансформатора.

Трансформаторы с двумя вторичными обмотками, смонтированными на едином сердечнике. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. На основании трансформатора имеется клемма для заземления с винтом М8. Контактная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой.

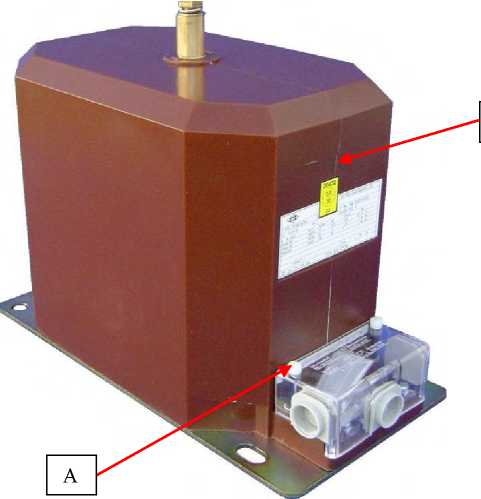

Общий вид трансформаторов,   места пломбирования и нанесения знака поверки

представлены на рисунке 1.

А

Б

Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа (A) и места нанесения знака поверки (Б)

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжения первичной обмотки, кВ

13,8^3

Номинальное напряжение вторичных обмоток, В - (1а-1х)

- (2а-2х)

100/\3 100/3

Класс точности вторичных обмоток - (1а-1х) - (2а-2х)

0,5

0,5

Номинальная мощность вторичных обмоток, В^А - (1а-1х) - (2а-2х)

50

50

Номинальная частота переменного тока, Гц

50

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры трансформатора, мм, не более

- длина

355

- ширина

178

- высота

364

Масса, кг, не более

35

Условия эксплуатации:

- температура окружающей среды, оС

от -45 до +55

Средний срок службы, лет

30

Средняя наработка на отказ не менее, ч, не менее

270000

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения (зав. №№ 30954047, 30954048, 30954049, 30954050, 30954051, 30954052, 30954053, 30954054, 30954055, 30954056, 30954057, 30954058, 30954059, 30954060, 30954061, 30954062, 30954063, 30954064, 30954065, 30954066, 30954067, 30954068, 30954069, 30954070, 30954071, 30954072, 30954073, 30954074, 30954075, 30954076)

GSES24D

30 шт.

Паспорт

30 экз.

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

- трансформатор напряжения лабораторный измерительный НЛЛ-15, регистрационный номер в Федеральном информационном фонде 5811-00 (Госреестр 5811-00);

- прибор сравнения КНТ-05 (Госреестр № 37854-08);

- магазин нагрузок МР 3025 (Госреестр № 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска клейма поверителя.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
