Резервуар стальной шаровой РШС-600
| Номер в ГРСИ РФ: | 75166-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | Тольяттинский завод "Волгоцеммаш", г.Тольятти |
Резервуар стальной шаровой РШС-600 (далее - резервуары) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 75166-19 | ||||||
| Наименование | Резервуар стальной шаровой | ||||||
| Модель | РШС-600 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 732e3674-1bd1-e72b-1cc3-ec1ad4c18274 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Тольяттинский завод "Волгоцеммаш", г. Тольятти
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
75166-19: Описание типа
2023-75166-19.pdf
|
Скачать | 226.8 КБ | |
|
75166-19: Методика поверки
2022-mp75166-19.pdf
|
Скачать | 70.3 КБ |
Описание типа
Назначение
Резервуар стальной шаровой РШС-600 (далее - резервуары) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Принцип действия резервуара основан на измерении объема нефтепродуктов в зависимости от уровня их наполнения.
Резервуар представляет собой наземный шаровой сварной (полистовой сборки) сосуд, установленный на стальных опорах с железобетонным фундаментом. Резервуар оборудован люками-лазами, штуцерами, лестницами для доступа к нижней и верхней площадкам для обслуживания резервуара, необходимыми техническими устройствами для приема, хранения и отпуска нефтепродуктов. Резервуар оснащен защитой от статического электричества, молниезащитой.
Резервуар с заводским № Е-11 расположен на площадке резервуарного парка Т-8 ПАО «Нижнекамскнефтехим», Российская Федерация, Республика Татарстан, г. Нижнекамск.

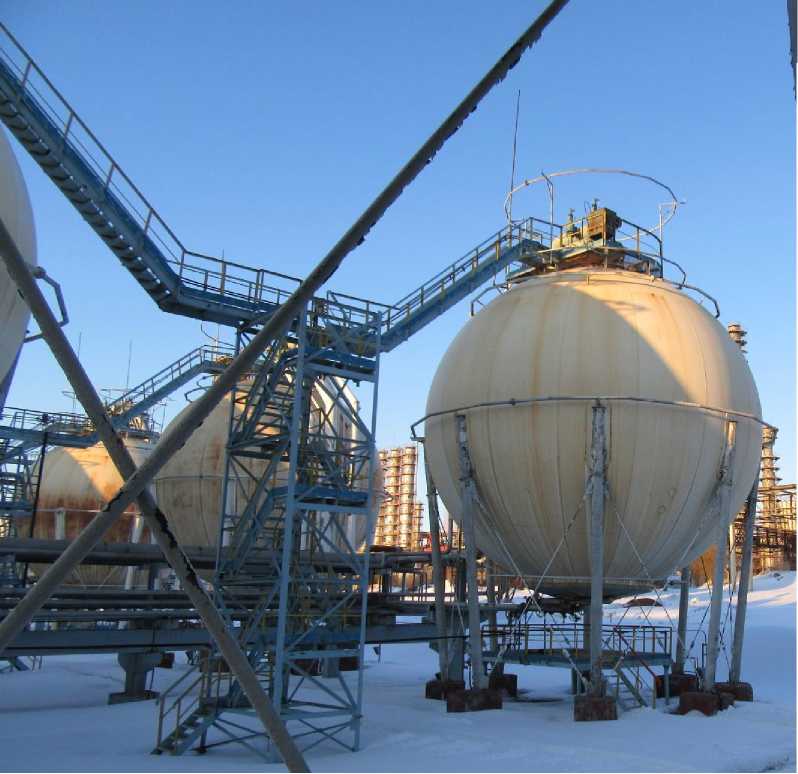

Общий вид резервуара приведен на рисунке 1.
Рисунок 1 - Общий вид резервуара РШС-600
Пломбирование резервуара РШС-600 не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
600 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа |
от -40 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной шаровой |
РШС-600 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Поверка
осуществляется по документу МИ 3601-2018 «Государственная система обеспечения единства измерений. Резервуары стальные шаровые. Методика поверки с применением сканера лазерного».
Основные средства поверки:
- государственный рабочий эталон единицы объема (вместимости) 2-го разряда в диапазоне от 3 до 160000 м3 (регистрационный номер 3.1.ZZ3.OO67.2O18);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Сведения о методах измерений
отсутствуют.
Нормативные документы
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
