Прибор тестирования коэффициента заполнения сталью SFT 300

Номер в ГРСИ РФ: 75182-19
Производитель / заявитель: Фирма "Brockhaus Messtechnik", Германия
Скачать
75182-19: Описание типа СИ Скачать 444.1 КБ
75182-19: Методика поверки Скачать 4.2 MБ
Нет данных о поставщике
Прибор тестирования коэффициента заполнения сталью SFT 300 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Прибор тестирования коэффициента заполнения сталью SFT 300 (далее - прибор) предназначен для измерений высоты спрессованного образца электротехнической стали и последующего расчета коэффициента заполнения согласно ГОСТ Р 53934-2010, ГОСТ 33212-2014.

Информация по Госреестру

Основные данные
Номер по Госреестру 75182-19
Наименование Прибор тестирования коэффициента заполнения сталью
Модель SFT 300
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) зав.№ ВМ1544131840
Производитель / Заявитель

Фирма "Brockhaus Messtechnik", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 4
Успешных поверок (СИ пригодно) 4 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 24.03.2024

Поверители

Скачать

75182-19: Описание типа СИ Скачать 444.1 КБ
75182-19: Методика поверки Скачать 4.2 MБ

Описание типа

Назначение

Прибор тестирования коэффициента заполнения сталью SFT 300 (далее - прибор) предназначен для измерений высоты спрессованного образца электротехнической стали и последующего расчета коэффициента заполнения согласно ГОСТ Р 53934-2010, ГОСТ 33212-2014.

Описание

Принцип действия прибора основан на измерении высоты образца, состоящего из листов электротехнической стали, спрессованного при заданном давлении. Образец электротехнической стали взвешивается, помещается между губками пресса и сдавливается. Значение давления выбирается в соответствии с требованиями стандарта, по которому проводится измерение. После достижения заданного давления начинается автоматизированный процесс измерения. Высота спрессованного образца измеряется в четырех точках, после чего усредняется и производится расчет коэффициента заполнения согласно ГОСТ Р 53934-2010, ГОСТ 33212-2014.

Прибор состоит из персонального компьютера, распределительного шкафа и автоматического укладчика, который включает в себя защитный корпус с защитной блокировкой, пневматическую систему создания давления с зажимными губками и s-образным датчиком измерения нагрузки, датчики измерения высоты образца. Общий вид прибора представлен на рисунке 1. Общий вид автоматического укладчика представлен на рисунке 2.

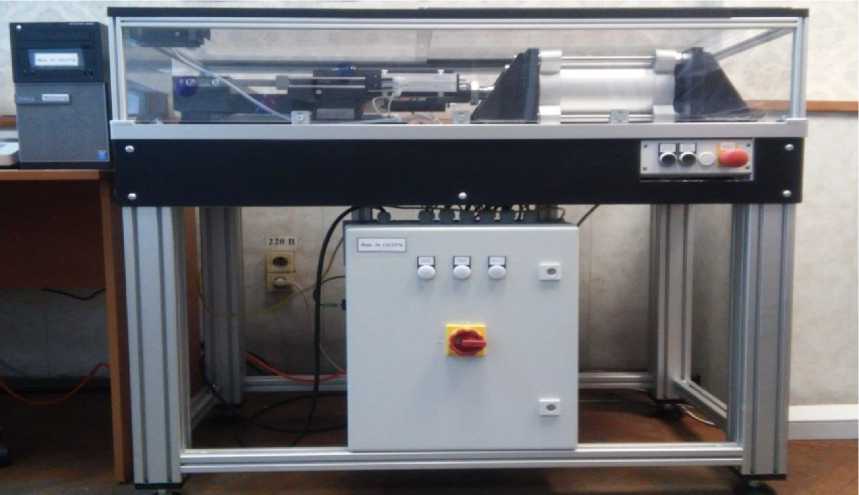

Рисунок 1 - Общий вид прибора тестирования коэффициента заполнения сталью SFT 300

Рисунок 2 - Общий вид автоматического укладчика

Пломбирование прибора тестирования коэффициента заполнения сталью SFT 300 не предусмотрено.

Программное обеспечение

Управление процессом измерений и обработки информации осуществляется с помощью специализированного пакета программного обеспечения (далее - ПО) сбора данных Stacking Factor. Результаты измерений запоминаются в виде таблиц и при необходимости могут быть распечатаны.

ПО установлено на персональном компьютере (далее - ПК), входящего в комплект поставки прибора.

Идентификация и защита метрологически значимой части ПО системы в ПК обеспечивается отображением в соответствующих диалоговых окнах и элементах интерфейса пользователя идентификационного наименования ПО и номера версии.

Уровень защиты ПО прибора от непреднамеренных и преднамеренных изменений «Средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Stacking Factor

Номер версии (идентификационный номер) ПО

не ниже 1.0.0.0,

Цифровой идентификатор ПО

32070DA56BF28F3F9637586A450FA2EA по файлу

StackingFactor Setup1.0.5.268.ехе

Алгоритм вычисления цифрового идентификатора ПО

MD 5

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений высоты спрессованного образца, мм

от 20 до 80

Пределы допускаемой относительной погрешности измерений высоты спрессованного образца, %

± 0,2

Диапазон вычислений коэффициента заполнения сталью

от 0,9 до 1,0

Пределы допускаемой приведенной погрешности вычислений коэффициента заполнения сталью, % *

± 0,4

Диапазон задаваемых значений давления, Н/мм2

от 0,2 до 1,0

Пределы допускаемой абсолютной погрешности задаваемых значений давления, Н/мм2

± 0,05

* За нормирующее значение принимается верхнее значение диапазона вычислений коэффициента заполнения сталью

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Геометрические размеры спрессованного образца, мм, не более:

- ширина

30

- длина

305

Количество точек замера высоты спрессованного образца

4

Габаритные размеры, мм, не более:

- высота

1150

- ширина

600

- длина

1150

Масса, кг, не более

286

Условия эксплуатации:

- температура окружающей среды, °С

от +10 до +35

-  относительная влажность воздуха, %, не более

90

Питание от сети переменного тока:

- напряжение, В

220 ± 22

- частота, Гц

50 ± 1

Знак утверждения типа

наносится на руководство по эксплуатации прибора и паспорт методом наклейки, типографским способом или иным способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Прибор тестирования коэффициента заполнения сталью SFT 300:

- автоматический укладчик

SFT 300

1 шт.

- распределительный шкаф

-

1 шт.

- персональный компьютер

ПК

1 шт.

- контрольный образец

КО

1 шт.

Эксплуатационная документация:

- руководство по эксплуатации автоматического ук-

-

1 экз.

ладчика

- руководство по эксплуатации прибора тестирова-

-

1 экз.

ния коэффициента заполнения сталью

- Прибор тестирования коэффициента заполнения

ПС

1 экз.

сталью SFT 300. Паспорт. 216600 ПС

ГСИ. Прибор тестирования коэффициента заполнения сталью SFT 300. Методика поверки

МП 113-261-2017

1 экз.

Поверка

осуществляется по документу МП 113-261-2017 «ГСИ. Прибор тестирования коэффициента за

полнения сталью SFT 300. Методика поверки», утвержденному ФГУП «УНИИМ» 15.11.2018 г.

Основные средства поверки:

- рабочий эталон единицы силы 2-го разряда по ГОСТ 8.640-2014 в диапазоне значений от 2 до 20 кН (динамометр электронный сжатия ДМС-2/0,5МГ4, рег.№ 35793-07);

- штангенциркуль нониусный с глубиномером TESA SWISSCAL 2, диапазон измерений от 0 до 150 мм, Д = ± 0,03 мм, рег.№ 36601-07;

- весы лабораторные электронные (II) высокого класса точности, НмПВ 5 г, НПВ 6100 г, КТ II (высокий), рег. № 23652-02.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик прибора с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

ГОСТ Р 53934-2010 Прокат тонколистовой холоднокатаный из электротехнической анизотропной стали. Технические условия

ГОСТ 33212-2014 Прокат тонколистовой холоднокатаный из электротехнической изотропной стали. Технические условия

Нормативные документы

Техническая документация фирмы «Brockhaus Messtechnik» (Германия)
