Измерители сопротивления рельсовых стыков малогабаритные ИСРС-01

Номер в ГРСИ РФ: 75183-19
Производитель / заявитель: ЗАО "НПП ПРОМТРАНСАВТОМАТИКА", г.С.-Петербург
Скачать
75183-19: Описание типа СИ Скачать 378.1 КБ
75183-19: Методика поверки Скачать 3.4 MБ
Нет данных о поставщике
Измерители сопротивления рельсовых стыков малогабаритные ИСРС-01 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Измерители сопротивления рельсовых стыков малогабаритные ИСРС-01 (далее -измерители) предназначены для измерения электрического сопротивления неизолирующих стыков железнодорожного пути на рельсах типа Р-50, Р-65, Р-75 на участках железной дороги с автономной и электрической тягой постоянного и переменного тока.

Информация по Госреестру

Основные данные
Номер по Госреестру 75183-19
Наименование Измерители сопротивления рельсовых стыков малогабаритные
Модель ИСРС-01
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 31.05.2024
Производитель / Заявитель

АО "НПП "Промтрансавтоматика", г.С.-Петербург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 28
Найдено поверителей 7
Успешных поверок (СИ пригодно) 26 (93%)
Неуспешных поверок (СИ непригодно) 2 (7%)
Актуальность информации 17.11.2024

Поверители

Скачать

75183-19: Описание типа СИ Скачать 378.1 КБ
75183-19: Методика поверки Скачать 3.4 MБ

Описание типа

Назначение

Измерители сопротивления рельсовых стыков малогабаритные ИСРС-01 (далее -измерители) предназначены для измерения электрического сопротивления неизолирующих стыков железнодорожного пути на рельсах типа Р-50, Р-65, Р-75 на участках железной дороги с автономной и электрической тягой постоянного и переменного тока.

Описание

Принцип действия измерителей основан на одновременном измерении рабочего тока (1р) и напряжения (Up) на измеряемом сопротивлении стыка (Ru) по четырехпроводной схеме и последующим вычислении и индикации в цифровой форме значения сопротивления стыка.

Измерители выполнены в виде переносного блока и конструктивно состоит из следующих узлов: корпуса, процессорного модуля, четырех измерительных штырей, четырех ограничительных пластин, аккумуляторного отсека и П-образной ручки с кнопкой включения питания.

Верхняя крышка измерителей снабжена смотровым окном, содержащим цифровой индикатор.

Измерительные штыри крепятся к нижней крышке корпуса и снабжены пружинным механизмом, обеспечивающим плавное перемещение внутри ограничительных упоров и контакт штырей с поверхностью рельсов измеряемого стыка.

Измерение электрического сопротивления выполняется методом амперметра-вольтметра. Измеритель формирует рабочий ток в виде последовательности импульсов, который через токовые контакты подается к исследуемому участку, с помощью потенциальных контактов снимается падение напряжения на измеряемом сопротивлении.

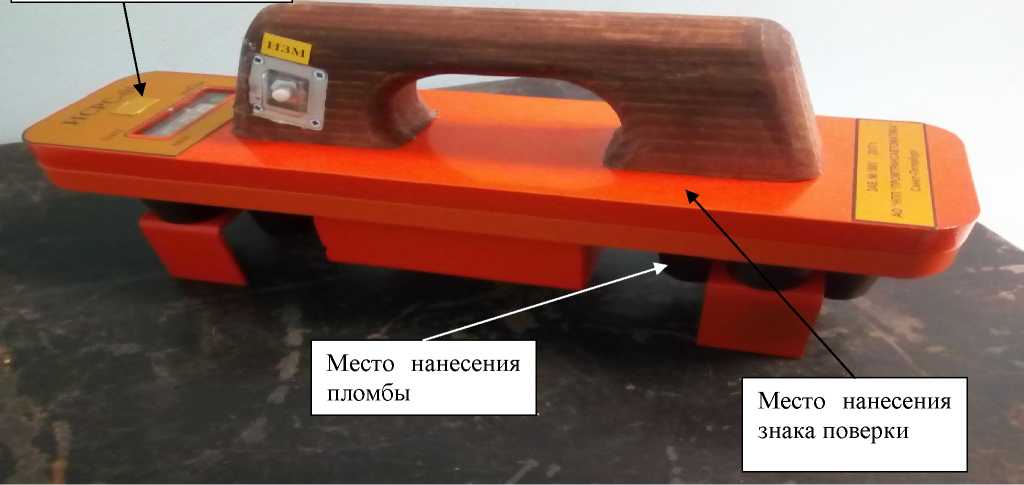

Общий вид измерителей, мест нанесения знака утверждения типа, знака поверки и пломбы от несанкционированного доступа представлены на рисунке 1.

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид измерителей

Программное обеспечение

Идентификационные данные ПО «ИСРС-01» отсутствуют.

ПО записывается на контроллер при производстве и защищается от записи и чтения. Уровень защиты ПО «ИСРС-01» от непреднамеренных и преднамеренных изменений «Высокий» в соответствии с Р 50.2.077-2014 - для встроенного программного обеспечения.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазоны измерений, мкОм

от 50 до 500 включ.

св. 500 до 5000

Пределы допускаемой абсолютной погрешности, мкОм

±(5 + 0,025 Ru)*

±(20 + 0,025 Ru)*

* где Ru - измеренное значение сопротивления

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Входное сопротивление постоянному току, Ом

от 90 до 110

Амплитуда рабочего тока, А, не более

Частота следования импульсов рабочего тока, Гц

5

12,5±0,5

Напряжение питания постоянного тока от аккумуляторной батареи, В

от 5,8 до 6,9

Время измерения, с, не более

6

12

Время индикации, с

от 2 до 3

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность при температуре 25°С, %, не более

- атмосферное давление, кПа

- значение тягового постоянного тока, А, не более

- значение тягового переменного тока, А, не более

от -40 до +50 98

от 84 до 106 1000

250

Габаритные размеры, мм, не более:

- высота

- ширина

- длина

185

355

92

Масса, кг, не более

3,5

Показатели надежности:

средняя наработка на отказ без учета аккумуляторной батареи, ч, не менее

срок службы до списания, лет, не менее

10000

10

Знак утверждения типа

наносится на эксплуатационную документацию типографским методом, а на корпус измерителя сопротивления рельсовых стыков малогабаритный ИСРС-01 методом металлографики.

Комплектность

Таблица 3 - Комплектность измерителей

Наименование

Обозначение

Количество

Измеритель сопротивления рельсовых стыков малогабаритный

ИСРС-01

1 шт.

Автоматическое зарядное устройство (с паспортом)

ChAPb-220-6-500

1 шт.

Аккумулятор

Delta DT6045 6В 4,5 АЧ

1 шт.

Чехол приборный переносной

-

1 шт.

Формуляр

ПТА.ИСРС-01.000 ФО

1 экз.

Руководство по эксплуатации

ПТА.ИСРС-01.000 РЭ

1 экз.

Методика поверки

ПТА.ИСРС-01.000 МП

1 экз.

Поверка

осуществляется по документу ПТА.ИСРС-01.000 МП «Измеритель сопротивления рельсовых стыков     малогабаритный     ИСРС-01     Методика     поверки»,     утвержденному

ФБУ «Тест-С.-Петербург» 03.12.2018 г.

Основные средства поверки:

- шунты измерительные стационарные взаимозаменяемые 75ШСМ с номинальными значениями сопротивлений 50; 150; 250; 375; 500; 1000; 2500; 7500; 15000 мкОм, КТ 0,5 (регистрационный № 26907-04);

- катушки электрического сопротивления измерительные Р310 0,001 Ом, 0,01 Ом, Р321 0,1 Ом, 1 Ом, КТ 0,01 (регистрационный № 1162-58);

Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

Знак поверки при первичной поверке наносится в формуляр в виде оттиска, при периодической поверке на свидетельство о поверке в виде клейма и на прибор в виде наклейки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. N 146 Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 4381-002-50893629-2001. Измерители сопротивления рельсовых стыков малогабаритные ИСРС-01. Технические условия
