Капсюли микрофонные конденсаторные МК-234

ALL-Pribors default picture
Номер в ГРСИ РФ: 75184-19
Категория: Микрофоны
Производитель / заявитель: ПО "Виброприбор", г.Таганрог
Поставщик:
ООО «Западприбор»
Капсюли микрофонные конденсаторные МК-234 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Капсюли микрофонные конденсаторные МК-234 (далее - капсюли) предназначены для измерения звукового давления в воздушной среде в качестве электроакустических преобразователей в составе звукоизмерительной аппаратуры.

Скачать

75184-19: Описание типа СИ Скачать 361.6 КБ
75184-19: Методика поверки ИМ5.843.004РЭ Скачать 6 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 75184-19
Наименование Капсюли микрофонные конденсаторные
Модель МК-234
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 03.06.2024
Производитель / Заявитель

ООО "Виброприбор", г.Таганрог

РОССИЯ

Назначение

Капсюли микрофонные конденсаторные МК-234 (далее - капсюли) предназначены для измерения звукового давления в воздушной среде в качестве электроакустических преобразователей в составе звукоизмерительной аппаратуры.

Описание

Принцип действия капсюлей основан на преобразовании колебаний звукового давления в воздухе с помощью легкой подвижной мембраны в электрические колебания. Под воздействием колебаний звукового давления электрическая ёмкость капсюлей изменяется, что приводит к появлению напряжения переменного тока на обкладках конденсатора, пропорционального звуковому давлению.

Конструктивно капсюли состоят из металлического корпуса, изолятора, неподвижного электрода и мембраны, которые образуют замкнутую камеру, связанную с окружающей средой специальным отверстием для выравнивания медленно меняющегося статического (атмосферного) давления. Выравнивающее отверстие находится в задней части капсюлей. Мембрана и неподвижный электрод электрически изолированы друг от друга и являются обкладками конденсатора. Чувствительным элементом является мембрана. На неподвижный электрод капсюлей через предусилитель от блока питания подают постоянное поляризующее напряжение 200 В, необходимое для работы капсюлей.

В соответствии с ГОСТ 27.003-90 капсюли относят к невосстанавливаемым, неремонтируемым, однофункциональным изделиям. Несанкционированный доступ к конструкции капсюлей невозможен.

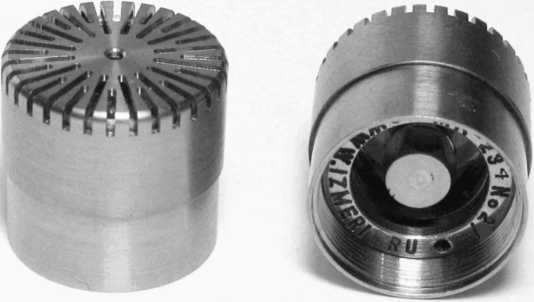

Общий вид капсюлей представлен на рисунке 1.

Пломбирование капсюлей не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Уровень чувствительности на холостом ходу по давлению на частоте 250 Гц, дБ относительно 1 В Па-1

-38,0±1,5

Допускаемое отклонение уровня чувствительности на холостом ходу по давлению при напряжении внешней поляризации 200 В от уровня чувствительности на частоте 250 Гц в диапазоне частот, дБ относительно 1 В Па-1:

-    от 1,25 до 20 Гц включ.

-    св. 20,0 до 4000 Гц включ.

-    св. 4000 до 8000 Гц включ.

-    св. 8000 до 20000 Гц включ.

от -6,0 до +0,5 ±0,5 ±1,25 ±2,0

Верхний предел динамического диапазона при коэффициенте нелинейных искажений не более 4 %, дБ относительно 2 10- Па, не менее

160

Уровень собственных шумов, дБ(А), не более

30

Коэффициент влияния температуры на уровень чувствительности на частоте 250 Гц при изменении температуры от минус 10 до плюс 55 °С, дБ/°С

±0,01

Коэффициент влияния относительной влажности на уровень чувствительности на частоте 250 Гц при изменении относительной влажности от 10 до 90 %, дБ/%, не более

0,001

Коэффициент влияния атмосферного давления на уровень чувствительности на частоте 250 Гц при изменении атмосферного давления от 84,0 до 106,7 кПа, дБ/кПа

-0,010±0,005

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

-    внешний диаметр (диаметр с сеткой)

-    высота

13,20 -0,03 12,6±0,1

Масса, г, не более

6,0

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха (при температуре 30 °С),%

-    атмосферное давление, кПа

от -10 до +55 от 10 до 90 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Примечание

Капсюль микрофонный конденсаторный МК-234

ИМ5.843.001

1 шт.

в футляре

Паспорт

ИМ5.843.004ПС

1 шт.

Свидетельство о приемке

1 экз.

Руководство по эксплуатации

ИМ5.843.004РЭ

1 экз.

Поверка

осуществляется по документу ИМ5.843.004РЭ "Руководство по эксплуатации. Раздел "Методика поверки", утвержденному ФГУП "ВНИИФТРИ" 15.05.2018.

Основные средства поверки:

-    генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (регистрационный номер 45344-10 в Федеральном информационном фонде);

-    калибратор акустический CAL250 (регистрационный номер 39217-08 в Федеральном информационном фонде);

-    мультиметр 34401А (регистрационный номер 16500-97 в Федеральном информационном фонде).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых капсюлей с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ P 8.765-2011 ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот 2 Гц - 100 кГц

ТУ 26.51.53.160-018-24207680-2018 Капсюль микрофонный конденсаторный МК-234. Технические условия
