Счетчики универсальные СТК МАРС NEO
| Номер в ГРСИ РФ: | 75191-19 |
|---|---|
| Производитель / заявитель: | ООО "Декаст", г.Москва |
Счётчики универсальные СТК МАРС NEO (далее - счётчики) предназначены для измерения тепловой энергии (тепловой мощности), объёмного расхода (объёма), температуры, разности температур, текущего времени, подсчёта количества импульсов, формируемых приборами учёта, оборудованных импульсным выходом, а также для измерения объёма воды, потребляемой в тепловых сетях, сетях горячего и холодного водоснабжения, с возможностью передачи данных в системы автоматизированного сбора и передачи данных.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75191-19 |
| Действует | по 03.06.2029 |
| Наименование | Счетчики универсальные |
| Модель | СТК МАРС NEO |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 56dfa5ea-7988-b85f-a6fe-f0c7b04e2763 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Декаст» (ООО «Декаст»), Московская обл., г.о. Ступино, д. Шматово. Общество с ограниченной ответственностью "Декаст М" (ООО "Декаст М"), г. Калуга (срок свидетельства: 03.06.2024 г.);
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок |
149114
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 149074 (100%) |
| Неуспешных поверок (СИ непригодно) | 40 (0 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
75191-19: Описание типа
2023-75191-19.pdf
|
Скачать | 369.1 КБ | |
|
75191-19: Методика поверки
2023-mp75191-19.pdf
|
Скачать | 3.9 MБ |
Описание типа
Назначение
Счётчики универсальные СТК МАРС NEO (далее - счётчики) предназначены для измерения тепловой энергии (тепловой мощности), объёмного расхода (объёма), температуры, разности температур, текущего времени, подсчёта количества импульсов, формируемых приборами учёта, оборудованных импульсным выходом, а также для измерения объёма воды, потребляемой в тепловых сетях, сетях горячего и холодного водоснабжения, с возможностью передачи данных в системы автоматизированного сбора и передачи данных.
Описание
Принцип работы счётчиков состоит в измерении объёма и температуры теплоносителя в трубопроводах и последующем определении тепловой энергии или объёма воды, путем обработки результатов измерений вычислителем.
Счётчики изготовлены в виде единого блока и включают в себя преобразователь расхода и вычислитель. В зависимости от исполнения в состав счётчиков могут быть включены платиновые термопреобразователи сопротивления.
Счётчики выпускаются в двух модификациях отличающихся друг от друга принципом действия первичного преобразователя расхода: крыльчатый или ультразвуковой.
Счётчики измеряют, вычисляют и отображают на индикаторном устройстве вычислителя следующие параметры:
- тепловую энергию: Гкал (Мкал), ГДж (МДж), МВт*ч (кВт*ч);
- объём полученного (возвращенного) теплоносителя, м3;
- температуру теплоносителя в подающем и обратном трубопроводах, °С;
- разность температур подающего и обратного трубопроводах, °С;
- мгновенный расход теплоносителя, м3/ч;
- мгновенную тепловую мощность, Гкал/ч;
- текущее время (GMT+3);
- объёмы воды, измеренные другими счётчиками с импульсным выходом, подключенными к счётным входам, м3;
- объём воды, прошедший через счётчик с температурой большей или равной заданному значению, м3 (только для исполнения 2Т);
- объём воды, прошедшей через счётчик с температурой менее заданного значения, м3 (только для исполнения 2Т);
- время работы в штатном режиме и режиме ошибки, ч;
- коды ошибок;
- серийный номер счётчика.
Счётчики имеют энергонезависимую память, в которой регистрируются помесячные значения тепловой энергии не менее чем за 144 месяца, посуточные значения не менее чем за 365 суток и почасовые значения не менее чем за 60 суток. Данные об объёме воды, прошедшей через счётчик, воды с температурой ниже заданного значения не менее чем за 60 суток (только для исполнения 2Т). Данные об объёме воды, прошедшей через счётчик, с температурой большей или равной заданному значению не менее чем за 60 суток (только для исполнения 2Т).
Счётчики исполнения 2Т предназначены для измерения объёма воды, с температурой в диапазонах: от +5 °С до ti и от ti (включительно) до +105 °С, где ti заданная температура воды.
Структура условного обозначения счётчиков:
СТК МАРС NEO -
Диаметр условного прохода.
Тип преобразователя расхода:
__- крыльчатый;
У - ультразвуковой.
Комплектация и функционал:
П - c двумя термопреобразователями сопротивления, предназначенный для измерения тепловой энергии, объёма и температуры теплоносителя для установки на подающий трубопровод;
О - с двумя термопреобразователями сопротивления, предназначенный для измерения тепловой энергии, объёма и температуры теплоносителя для установки на обратный трубопровод;
2Т - с одним термопреобразователем сопротивления, предназначенный для измерения объёма воды, потребляемой в тепловых сетях, сетях горячего водоснабжения с температурой большей, равной и (или) меньшей заданного значения (ti);
Т - без термопреобразователей сопротивления, предназначенный для измерения объёма воды, потребляемой в тепловых сетях, сетях холодного и горячего водоснабжения.
Постоянное значение расхода, qp, (Номинальный расход, qn), м3/ч
Способ коммуникации (возможно несколько коммуникаций): ___- без коммуникации;
Imp - с импульсным выходом, предназначенная для дистанционной передачи показаний посредством импульсного выхода;
RS - с выходом RS-485 и двумя импульсными входами, предназначенная для дистанционной передачи показаний и считывания архивов, посредством протокола RS-485, а также для снятия показаний со счётчиков, оборудованных импульсными выходами;
M-BUS - с выходом M-BUS предназначенная для дистанционной передачи показаний и считывания архивов, посредством протокола M-BUS;
RF - с радиомодулем, предназначенная для дистанционной передачи показаний и архивов по радиоканалу;
NFC - с интерфейсом NFC, предназначенная для снятия показаний и архивов при помощи устройств, оснащенных NFC.
Общий вид счётчиков, места пломбирования с нанесением знака поверки на пломбу, и места нанесения знака утверждения типа представлены на рисунках 1 - 2. Заводские номера счётчиков указываются на лицевой поверхности типографским способом в цифровом формате в соответствии с рисунком 3.
Места нанесения
знака утверждения типа
Места пломбирования
с нанесения знака поверки на пломбу
Рисунок 1 - Внешний вид модификации счётчика с крыльчатым преобразователем
Рисунок 2 - Внешний вид модификации счётчика с ультразвуковым преобразователем
расхода
расхода

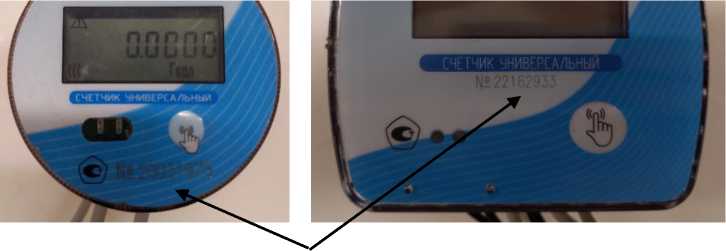

Места нанесения заводского номера
Рисунок 3 - Места нанесения заводского номера
Программное обеспечение
Счётчики имеют встроенное программное обеспечение (ПО), которые устанавливается (прошивается) в памяти вычислителя при изготовлении, в зависимости от модификации счётчиков. В процессе эксплуатации ПО не может быть изменено, так как пользователь не имеет к нему доступа.
ПО не разделено на метрологически значимую часть и метрологически незначимую часть. ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве вычислителя и передачи результатов измерений и диагностической информации в измерительные системы.
Нормирование метрологических характеристик счётчиков проведено с учётом влияния
ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DECAST |
|
Номер версии (идентификационный номер) ПО, не ниже |
3.0.1 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||||
|
Диаметр условного прохода, DN |
15 |
20 | ||||||||
|
Постоянное значение расхода, qp, (Номинальный расход, qn)1), м3/ч |
0,6 |
0,6 |
1,0 |
1,0 |
1,5 |
1,5 |
1,5 |
1,5 |
2,5 |
2,5 |
|
Нижнее значение расхода, qi, (Минимальный расход, qmin,)2), м3/ч |
0,0064) |
0,01 2 |
0,01 |
0,02 |
0,015 |
0,03 |
0,0 63) |
0,03 |
0,05 |
0,103) |
|
Верхнее значение расхода, qs, (Максимальный расход, qmax), м3/ч |
1,2 |
1,2 |
2,0 |
2,0 |
3,0 |
3,0 |
3,0 |
3,0 |
5,0 |
5,0 |
|
Переходный расход qt, м3/ч |
- |
0,124) |
0,153) |
- |
0,204) |
0,253) | ||||
|
Порог чувствительности, м3/ч |
0,004 |
0,015 | ||||||||
|
Пределы допускаемой относительной погрешности измерения тепловой энергии (тепловой мощности), % |
- класс 1: ±(2+4Atmin/At+0,01qp/q) - класс 2: ±(3+4Atmin/At+0,02qp/q) | |||||||||
|
Пределы допускаемой относительной погрешности измерения объёмного расхода (объёма) теплоносителя, % |
- класс 1: ±(1+0,01qp/q), но не более ±3,5 - класс 2: ±(2+0,02qp/q), но не более ±5 | |||||||||
|
Пределы допускаемой относительной погрешности измерения объема, %4): - в диапазоне расходов от qmin до qt - в диапазоне расходов от qt до qmax включительно |
±5 ±2 | |||||||||
|
Диапазон измерения температуры, °С |
от 1 до 105 (от 1 до 130)5) | |||||||||
|
Пределы допускаемой абсолютной погрешности измерения температуры, °С |
±(0,6+0,0044), где t - измеренное значение температуры прямого или обратного потоков теплоносителей, °С | |||||||||
|
Диапазон измерения разности температур, At, °C |
от 2 до 105 (от 2 до 130)5) | |||||||||
|
Пределы допускаемой относительной погрешности измерения разности температуры, % |
±(0,5+3-Atmin/At) | |||||||||
|
Пределы допускаемой относительной погрешности измерения текущего времени, % |
±0,05 | |||||||||
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерения количества импульсов дополнительными входами, импульсов за период измерения, имп |
±1 |
|
1)- Gmax в соответствии с Приказом Минстроя России от 17.03.2014 № 99/пр; 2) - Gmin в соответствии с Приказом Минстроя России от 17.03.2014 № 99/пр; 3) - Для исполнений 2Т и Т при вертикальной установке; 4) - Для исполнений 2Т и Т; 5) - Конкретный диапазон указан в эксплуатационной документации на счётчик. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Диаметр условного прохода, DN |
15 |
20 |
|
Максимальное рабочее давление, МПа |
1,6 | |
|
Потеря давления при qp, МПа, не более |
0,025 | |
|
Напряжение элемента питания, В |
3,6 | |
|
Срок службы элемента питания, лет, не менее |
6 | |
|
NFC - тип метки |
13,56 | |
|
Габаритные размеры (длина х ширина х высота), мм, не более: - с крыльчатым преобразователем расхода - с ультразвуковым преобразователем расхода |
110х85х100 110x144x92 |
130x85x100 130x144x92 |
|
Масса, кг, не более |
0,85 |
0,95 |
|
Условия хранение, транспортирования и эксплуатации: - температура окружающего воздуха, °С - температура окружающего воздуха при хранении, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от 5 до 50 от -40 до +55 от 20 до 95 от 61 до 106,7 | |
|
Класс защиты по ГОСТ 14254-2015 |
IP65 | |
|
Средний срок службы, лет, не менее |
12 | |
|
Средняя наработка на отказ, ч, не менее |
110000 | |
Знак утверждения типа
наносится на лицевую панель счётчика методом печати в соответствии с рисунком 3 и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность счётчика
|
Наименование |
Обозначение |
Количество |
|
Счётчик |
СТК МАРС NEO |
1 шт. |
|
Паспорт |
ПС 26.30.11.190-023-77986247-2018 |
1 экз. |
|
Руководство по эксплуатации |
РЭ 26.30.11.190-023-77986247-2018 |
1 экз. |
|
Комплект монтажных частей и принадлежностей1) |
- |
1 комплект |
|
1) Комплект монтажных частей и принадлежностей определяется договором на поставку. | ||
Сведения о методах измерений
приведены в п. «Функционал устройства» РЭ 26.30.11.190-023-77986247-2018.
Нормативные документы
ГОСТ Р ЕН 1434-1-2011 «Теплосчётчики. Часть 1. Общие требования»;
ГОСТ Р 51649-2014 «Теплосчётчики для водяных систем теплоснабжения. Общие технические условия»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
ТУ 26.30.11.190-023-77986247-2018 «Счётчики универсальные СТК МАРС NEO. Технические условия»;
Приказ Росстандарта от 23 декабря 2020 г. № 2198 «Об утверждении Государственного первичного эталона единицы температуры в диапазоне от 0 до 3200 С°»;
Приказ Росстандарта от 13 октября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
