Микробарометры дифференциальные измерительные эталонные К-304-АМ1И

Номер в ГРСИ РФ: 75195-19
Категория: Барометры
Производитель / заявитель: ООО НТЦ "Геофизические измерения", г.Новосибирск
Нужна поверка? Найдите поверителя на сайте www.ktopoverit.ru

Микробарометры дифференциальные измерительные эталонные К-304-АМ1И (далее -микробарометры) предназначены для измерений звукового давления (ЗД).

Скачать

75195-19: Описание типа СИ Скачать 100.2 КБ
75195-19: Методика поверки 340-1018-18 МП Скачать 5.4 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 75195-19
Наименование Микробарометры дифференциальные измерительные эталонные
Модель К-304-АМ1И
Межповерочный интервал / Периодичность поверки 2 года
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 03.06.2024
Производитель / Заявитель

ООО НТЦ "Геофизические измерения", г.Новосибирск

РОССИЯ

Назначение

Микробарометры дифференциальные измерительные эталонные К-304-АМ1И (далее -микробарометры) предназначены для измерений звукового давления (ЗД).

Описание

Принцип действия микробарометра основан на преобразовании инфразвукового давления с помощью мембраны в модулированный высокочастотный электрический сигнал с последующей его демодуляцией и усилением. Микробарометр имеет устройство для контроля работоспособности сквозного тракта микробарометра.

Конструктивно микробарометр состоит из первичного измерительного преобразователя (1111), вторичного преобразователя (ВП) и контрольного устройства, размещённых в металлическом цилиндрическом корпусе.

В качестве ПП используют капсюль конденсаторного микрофона, состоящий из неподвижного электрода и лёгкой подвижной мембраны. Мембрана и неподвижный электрод электрически изолированы друг от друга и являются обкладками конденсатора. Под действием ЗД мембрана колеблется, изменяя ёмкость конденсатора. ВП служит для преобразования изменения ёмкости капсюля в пропорциональное электрическое напряжение с помощью ёмкостного моста, питаемого от генератора опорной частоты. Кроме того, на плате ВП размещены: синхронный детектор, дифференциальный усилитель, усилитель постоянного тока, фильтр низких частот с дифференциальным выходом, контрольное устройство и стабилизированный источник питания.

Микробарометры используют при передачи размера единицы ЗД рабочим инфразвуковым микробарометрам (микрофонам, приёмникам акустического давления).

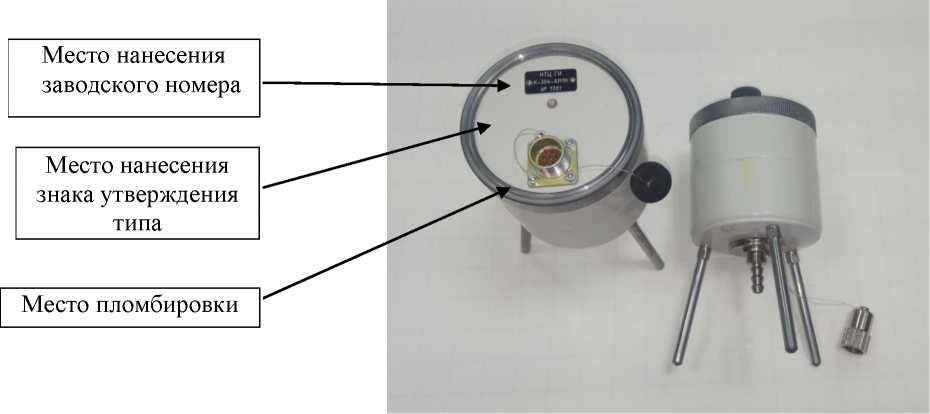

Общий вид микробарометра с указанием места пломбировки (МП) от несанкционированного доступа, мест размещения знака утверждения типа (ЗТ) приведен на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная чувствительность Мн по полю (уровень чувствительности Ен) на симметричном выходе на опорной частоте 1,0 Гц, мВ/Па (дБ отн. 1 В/Па)

60,0 (-24,4)

Предельное допустимое отклонение чувствительности (уровня чувствительности) от номинального значения, мВ/Па (дБ)

±20,0 (от -3,5 до +2,5)

Рабочий диапазон частот, Гц

от 0,003 до 63

Пределы допускаемой погрешности отклонения чувствительности (уровня чувствительности) от опорной чувствительности М0 (от уровня чувствительности Е0) на частоте 1 Гц в рабочем диапазоне частот:

-    от 0,003 до 0,005 Гц включ.

-    св. 0,005 до 0,01 Гц включ.

-    св. 0,01 до 0,02 Гц включ.

-    св. 0,02 до 10,0 Гц включ.

-    св. 10,0 до 40,0 Гц включ.

-    св. 40,0 до 63,0 Гц включ.

от 0,67М0 до 1,07М0 (от -3,5 до +0,6 дБ) от 0,79М0 до 1,07М0 (от -2,0 до +0,6 дБ) от 0,94М0 до 1,07М0 (от -0,5 до +0,6 дБ) от 0,94М0 до 1,06М0 (от -0,5 до +0,5 дБ) от 0,94М0 до 1,19М0 (от -1,0 до +1,5 дБ) от 0,89М0 до 1,33М0 (от -1,0 до +2,5 дБ)

Предельное значение амплитуды колебаний переменного давления, Па, не менее

150

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

-    диаметр

-    высота

135

220

Масса без упаковки/с упаковкой, кг, не более

3/12

Напряжение постоянного тока питания микробарометра, В

от 10,8 до 13,2

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха при температуре 20 °С, %

-    атмосферное давление, кПа

от +15 до +25

от 30 до 80 от 96 до 104

Знак утверждения типа

наносится на корпус микробарометра в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность микробарометра

Наименование

Обозначение

Количество

Микробарометр дифференциальный измерительный эталонный К-304-АМ1И

АСМИ.406222.102

1 шт.

Блок питания 220/12 В c кабелем соединительным 1,5 м

АСМИ.436221.101

1 шт.

Звуковод 0,5 м

АСМИ.723181.100

1 шт.

Ящик укладочный

АСМИ.312242.101

1 шт.

Формуляр

АСМИ.400622.102ФО

1 экз.

Руководство по эксплуатации

АСМИ.400622.102РЭ

1 экз.

Методика поверки

340-1018-18 МП

1 экз.

Поверка

осуществляется по документу 340-1018-18 МП «Микробарометры дифференциальные измерительные эталонные К-304-АМ1И. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 18.10.2018.

Основные средства поверки:

-    государственный первичный эталон единицы звукового давления в воздушной среде и аудиометрических шкал ГЭТ 19-2018;

-    генератор сигналов специальной формы ГСС-93/1 (регистрационный номер 22721-05 в Федеральном информационном фонде);

-    капсюль измерительный конденсаторных микрофонов 4147 (регистрационный номер 7149-79 в Федеральном информационном фонде);

-    капсюль микрофонный конденсаторный 4193 (регистрационный номер 65095-16 в Федеральном информационном фонде);

-    осциллограф цифровой запоминающий АКИП-75242В (регистрационный номер 63649-16 в Федеральном информационном фонде).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых микробарометров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.765-2011 ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц

АСМИ400622.102ТУ Микробарометр дифференциальный измерительный эталонный К-304-АМ1И. Технические условия
