Датчики температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex

Номер в ГРСИ РФ: 75208-19
Категория: Датчики температуры
Производитель / заявитель: ООО ПК "Тесей", г.Обнинск

Датчики температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex предназначены для измерений температуры жидких и газообразных сред, неагрессивных к материалу защитного корпуса, а также сыпучих и твердых тел.

Нужна поверка? Найдите поверителя на сайте www.ktopoverit.ru

Скачать

75208-19: Описание типа СИ Скачать 219 КБ
75208-19: Методика поверки Скачать 1.4 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 75208-19
Наименование Датчики температуры
Модель ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex
Межповерочный интервал / Периодичность поверки 5 лет - для группы условий эксплуатации I; 2 года - для группы условий эксплуатации II; 1 год - для группы условий эксплуатации III; первичная поверка до ввода в эксплуатацию для многозонных датчиков температуры ТСМТ, ТСПТ, ТСМТ Ех, ТСПТ Ех
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 03.06.2024
Производитель / Заявитель

ООО "ПК "ТЕСЕЙ", г.Обнинск

РОССИЯ


Назначение

Датчики температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex предназначены для измерений температуры жидких и газообразных сред, неагрессивных к материалу защитного корпуса, а также сыпучих и твердых тел.

Описание

Принцип работы датчиков температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex основан на изменении электрического сопротивления термочувствительного элемента от температуры.

Датчики температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex состоят из одного или нескольких конструктивно связанных, первичных преобразователей температуры, защитного корпуса с монтажными элементами или без них и коммутационных устройств в виде клеммной головки, коробки, разъема или кабеля.

Чувствительный элемент(ЧЭ) первичного преобразователя выполнен из металлической проволоки бифилярной намотки или пленки, нанесенной на диэлектрическую подложку в виде меандра. ЧЭ имеет выводы для крепления соединительных проводов и известную зависимость электрического сопротивления от температуры.

Для защиты от механических воздействий ЧЭ помещен в защитный корпус.

В датчики температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex с конструктивной модификацией, предусматривающей коммутационные устройства в виде клеммной головки или коробки могут устанавливаться измерительные преобразователи (ИП).

Измерительные преобразователи преобразуют сигнал от первичного преобразователя в унифицированный выходной сигнал постоянного тока по ГОСТ 26.011-80 и (или) цифровой сигнал по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, Wireless HART.

В датчики температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex с клеммной головкой, предусматривающей визуализацию результатов измерений, встраивается дисплей.

Номинальная статическая характеристика (НСХ) датчиков температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex в соответствии с ГОСТ 6651-2009.

Модификации и схема обозначения датчиков температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex представлены в таблице 1.

х

х

х

хх

7 8 9 10

— | ххх | — | х |—| х | /

11 12 13 14

ТСхх

ххх

- ххх

х

ххх

2

4

5

1

3

6

№ поля

Описание поля

Код поля

Расшифровка

1

Тип датчика

ТСМТ, ТСПТ

Тип

Не заполнено

Общепромышленное исполнение

2

Вид взрывозащиты

Ex(x)

Взрывозащищенное исполнение (согласно нормативной документации

(НД))

3

Конструктивная

модификация

Согласно НД

4

Узел коммутации

5

Количество ЧЭ

Не заполнено

Один ЧЭ

n

п ЧЭ

6

НСХ

PtR, КП

Pt, П - платиновый ЧЭ; R — номинальное сопротивление

НСХ по ГОСТ 66512009

КМ

М — медный ЧЭ; R — номинальное сопротивление

7

Класс допуска первичного преобразователя

АА, А, В, С

Класс допуска по ГОСТ 6651-2009, подробнее в таблице 3

8

Схема соединения

2; 3; 4

2-х, 3-х, 4-х проводная

Не заполняется

Сопротивление в соответствии с НСХ

Т

4^-20мА

9

Выходной сигнал

Н

4-20mA+HART

Р

Profibus

F

Fieldbus

W

Wireless HART

10

Условное обозначение точности датчика температуры с ИП

05 - 70

Согласно таблице 4

11

Материал наружной оболочки

12

Наружный диаметр рабочей части d, мм

Согласно НД

13

Монтажная длина датчика, мм

14

В спомогательный размер, мм

Ex(x)

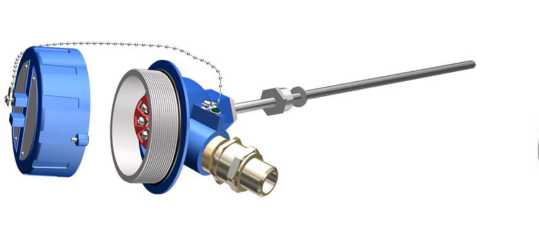

Внешний вид некоторых модификаций датчиков температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex приведен на рисунке 1.

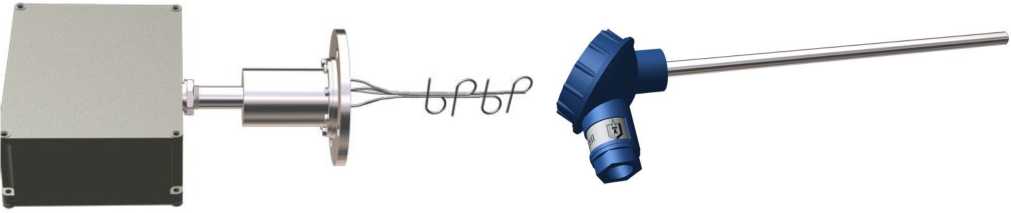

Коструктивная модификация 203

ЬРЬР

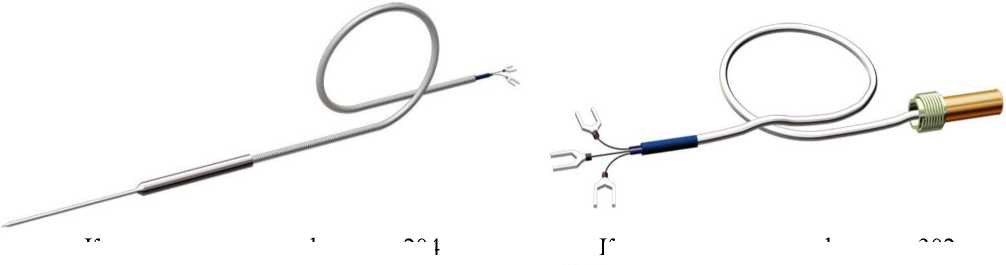

Рисунок 1 - Датчики температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex

Пломбирование датчиков температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) состоит из встроенного и автономного ПО. Метрологически значимым является встроенное ПО. Данное ПО предназначено для обработки сигнала электрического сопротивления и преобразования его в унифицированный сигнал и (или) цифровой сигнал. Конструкция датчика температуры исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование

Firmware

Номер версии (идентификационный номер)

не ниже 01.01.00

Цифровой идентификатор

отсутствует

Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню: «Высокий» по Р 50.2.077-2014 - для встроенного программного обеспечения.

Технические характеристики

Метрологические характеристики изложены в таблицах 3 - 9.

Таблица 3 - Метрологические характеристики датчиков температуры с аналоговым выходным сигналом

Тип датчика температуры

Класс

допуска

Диапазон измерений1, °С

Пределы допускаемых отклонений от НСХ, °С

от

до

ТСМТ, ТСМТ Ex

A

-50

+120

±(0,15 + 0,002 • t)

B

-50

+200

±(0,3 + 0,005 • t)

C

-180

+200

±(0,6 + 0,01 • |t|)

ТСПТ, ТСПТ Ex

AA

-50

+250

±(0,1 + 0,0017 • t)

A

-100

+450

±(0,15 + 0,002 • t)

B

-196

+600

±(0,3 + 0,005 • t)

C

-196

+600

±(0,6 + 0,01 • |t|)

1 - Указаны предельные значения. Конкретный диапазон в зависимости от конструктивной модификации указан в паспорте и в маркировке датчика температуры; t - абсолютное значение температуры, °С, без учета знака

Таблица 4 - Метрологические характеристики датчиков температуры с выходным сигналом постоянного тока и (или) цифровым сигналом по протоколам HART, Profibus, Fieldbus, Wireless

HART

Тип датчика температуры

Вид выходного сигнала и условное обозначение точности датчика температуры с ИП согласно таблице 1

Диапазон преобразования tn, °С

Пределы допускаемой основной абсолютной погрешности, °С

ТСМТ, ТСМТ Ex ТСПТ, ТСПТ Ex

H25

от 10 до 120 включ.

±0,3

св. 120 до 800

±0,25 % • tn

P25, F25, W25

от 10 до 160 включ.

±0,4

св. 160 до 800

±0,25 % • tn

H70, P70, F70, W70

от 10 до 150 включ.

±1,0

св. 150 до 800

±0,7 % • tn

H10, F10, P10

от 10 до 100 включ.

±0,15

св. 100 до 800

±0,1 % • tn

T25

от 10 до 200 включ.

±0,5

св. 200 до 800

±0,25 % • tn

T70

от 10 до 150 включ.

±1,0

св. 150 до 800

±0,7 % • tn

ТСПТ Ex

H05

от 10 до 150 включ.

±0,07

св. 150 до 800

±0,05 % • tn

Примечания:

а)    tn = tmax - tmin, °С, где tmax и tmin - верхний и нижний пределы диапазона преобразования (указаны в паспорте и в маркировке датчика температуры);

б)    Пределы допускаемой основной абсолютной погрешности датчиков температуры, приведенные в таблице 4, обеспечиваются при условии, если нижний предел диапазона преобразования tmin находится в диапазоне температур от минус 200 до 0 °С

Таблица 5 - Метрологические характе

ристики ИП, входящих в состав датчиков температуры

Вид выходного сигнала и условное обозначение точности датчика температуры согласно таблице 1

Диапазон преобразования tn, °С

Пределы допускаемой основной абсолютной погрешности, °С

T25

от 10 до 300 включ.

±0,3

св. 300 до 800

±0,1 % • tn

T70

от 10 до 120 включ.

±0,3

св. 120 до 800

±0,25 % • tn

H10, F10, P10, H25, P25, F25, W25

от 10 до 200 включ.

±0,1

св. 200 до 800

±0,05 % • tn

H70, P70, F70, W70

от 10 до 200 включ.

±0,2

св. 200 до 800

±0,1 % • tn

H05

от 10 до 800

±0,04

Таблица 6 - Пределы допускаемой дополнительной абсолютной погрешности, вызванной отклонением окружающей температуры от нормальной (от +18 до +28) °С, на каждый 1°С

Вид выходного сигнала и условное обозначение точности датчика температуры с ИП согласно таблице 1

Диапазон преобразования tn, °С

Пределы допускаемой дополнительной абсолютной погрешности, °С

T25, T70

от 10 до 100 включ.

±0,01

св. 100 до 800

±0,01 % • tn

H10, F10, P10, H25, P25, F25, W25, H70, P70, F70, W70

от 10 до 100 включ.

±0,005

св. 100 до 800

±0,005 % • tn

H05

от 10 до 800

±0,002

Таблица 7 - Пределы допускаемых значений дрейфа метрологических характеристик за интервал между поверками (ИМП)

Тип датчика температуры

Класс

допуска

Температура применения1, °С

ИМП

Пределы допускаемых значений дрейфа за ИМП, °С

от

до

ТСМТ, ТСМТ Ex

A

—50

+120

2 года

±(0,3 + 0,005 • |t|)

B

—50

+200

C

—180

+200

ТСПТ, ТСПТ Ex

AA

—50

+150

2 года

±(0,1 + 0,0017 • t)

—50

+250

1 год

±(0,3 + 0,005 • t)

A, B, C

—50

+300

5 лет

±(0,15 + 0,002 • t)

А

—100

—50

2 года

±(0,3 + 0,005 • |t|)

A, B, C

+300

+450

B, C

—196

—50

B, C

+450

+600

1 год

1 —Указаны предельные значения. Конкретный диапазон в зависимости от конструктивной модификации указан в паспорте и в маркировке датчика температуры; t - абсолютное значение температуры, °С, без учета знака

Таблица 8 - Пределы допускаемых значений дрейфа метрологических характеристик измерительных преобразователей за ИМП_

Время

эксплуатации

ИМП

Вид выходного сигнала и условное обозначение точности датчика температуры с ИП

Пределы допускаемых значений дрейфа, °С

2 года

Н05, H10, F10, P10, H25, P25, F25, W25, T25

01

,0

0,

T70 H70, P70, F70, W70

±0,0015 • tn

5 лет

Н05, H10, F10, P10, H25, P25, F25, W25, T25

±0,0025 • tn

T70 H70, P70, F70, W70

±0,004 • tn

Таблица 9 - Нормальные и рабочие условия эксплуатации

Нормальные условия эксплуатации для датчиков с установленными ИП

Температура +15 до +35 °С, относительная влажность не более 95%

Рабочие условия эксплуатации для датчиков с установленными ИП

Температура от -55 до +85 °С, относительная влажность не более 98 %

Рабочие условия эксплуатации для датчиков с дисплеем

Температура от -40 до +85 °С, относительная влажность не более 98 %

Рабочие условия эксплуатации для датчиков без ИП, с клеммными головками

Температура от -60 до +120 °С, относительная влажность не более 98 %

Рабочие условия эксплуатации для датчиков без ИП, с удлиняющими проводами

Температура от -60 до +200 °С, относительная влажность не более 98 %

Основные технические характеристики приведены в таблицах 10 и 11.

Показатели надежности датчиков температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex установлены в соответствии с ГОСТ 27883-88 и учитывают условия их эксплуатации.

Таблица 10 - Показатели надежности

Г руппа условий эксплуатации

Вероятность безотказной работы

Средний срок службы

Г арантийный срок эксплуатации

I

0.95 за 40 000 часов

10 лет

5 лет

II

0.95 за 16 000 часов

4 года

2 года

III

0.95 за 8 000 часов

2 года

1 год

Назначенный срок службы зависит от группы условий эксплуатации и равен интервалу между поверками (ИМП). При успешном прохождении датчиком температуры периодической поверки, срок службы продлевается на величину следующего ИМП.

Таблица 11 - Технические характеристики

Параметр

Значение

1

2

Напряжение питания ИП, В

от 7 до 48

Сопротивлением внешней нагрузки, Ом

от 0,1 до К-нагр _ (Цпитания - 7,2)/0,23

Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее:

100

Устойчивость к воздействию синусоидальной вибрации согласно ГОСТ Р 52931-2008

В зависимости от конструктивной модификации от L1 до F3, конкретная группа указывается в паспорте датчика

Группы механического исполнения по ГОСТ 30631-99, по ГОСТ 17516.1-90

В зависимости от конструктивной модификации М1, М2, М4, М5, М6, М7, М11, М27, М36, М37, М41. Конкретная группа указывается в паспорте датчика

1

2

Сейсмостойкость согласно ГОСТ 30546.1-98

9 баллов по шкале MSK-64

Степень защиты оболочки

по ГОСТ 14254-2015 (IEC 60529:2013)

В зависимости от конструктивной модификации IP40, IP55, IP65, IP66, IP68. Конкретная степень указывается в паспорте датчика

На отдельном шильдике датчики температуры ТСМТ Ex, ТСПТ Ex имеют маркировку вида 1ЕхdIICT4/Т6 X, PBЕхdI X, PBЕхdI X/1ЕхdIICT4/Т6 X («взрывонепроницаемая оболочка»), либо 0ЕхiaIICT4/Т6Х, POЕхiaIX («искробезопасная электрическая цепь»).

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом (в правом верхнем углу), а также на корпус датчиков температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex при помощи наклейки.

Комплектность

Таблица 12 - Комплект поставки

Наименование

Обозначение

Количество

Датчик температуры

ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex

1 шт.

Паспорт

ЮНКЖ.400520.003ПС

1 экз.

Руководство по эксплуатации

РЭ 4211-003-10854341-2013

1 экз.*

Методика поверки

435-158-2019МП

1 экз.*

* - на партию в один адрес

Поверка

осуществляется по документу 435-158-2019МП «Датчики температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 28.02.2019 г.

Основные средства поверки:

-    мегаомметр типа ЭС0202/1-Г (регистрационный №14883-95);

-    термостат переливной прецизионный ТПП-1.0 (регистрационный №33744-07);

-    термометр сопротивления платиновый эталонный ПТС-10М 1 разряд (регистрационный №11804-99).

-    термометр сопротивления платиновый вибропрочный эталонный ПТСВ-1-2 (регистрационный №32777-06);

-    многоканальный прецизионный измеритель температуры МИТ 8.10 (регистрационный №19736-00);

-    калибратор многофункциональный МСХ-II-R (регистрационный №21591-01);

-    калибратор RTC-700В в комплекте с угловым термометром STS200 A 970, (регистрационный №46576-11);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 6651-2009 ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные

ТУ 4211-003-10854341-2013 Датчики температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex. Технические условия

Другие Датчики температуры

Датчики температуры КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА Ex, КТХК Ex КТНН Ex, КТЖК Ex, КТМК Ex предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитного корпуса, а также сыпучих и твердых тел.
75904-19
iTHERM TrustSens мод. TM371 Датчики температуры
Фирма "Endress+Hauser Wetzer GmbH + Co. KG", Германия
Датчики температуры iTHERM TrustSens модели TM371 (далее по тексту - датчики) предназначены для измерений температуры химически неагрессивных к материалу защитной арматуры жидких и газообразных сред.
76111-19
M100 TEMP-D Датчики температуры цифровые
ООО "Савкор АРТ Рус", г.Москва
Датчики температуры цифровые M100 TEMP-D (далее по тексту - датчики) предназначены для измерений температуры различных конструкций.
74164-19
ТР, ТП Датчики температуры
ООО "Теплоприбор-Сенсор", г.Челябинск
Датчики температуры серий ТР, ТП (далее по тексту - датчики) предназначены для измерений температуры жидких, газообразных и сыпучих неагрессивных, а также агрессивных сред, не разрушающих защитный корпус датчиков, в том числе во взрывоопасных зонах....
