Комплекты измерительные Testo 440

Номер в ГРСИ РФ: 75219-19
Производитель / заявитель: Фирма "Testo AG", Германия
Скачать
75219-19: Описание типа СИ Скачать 791.5 КБ
75219-19: Методика поверки РТ-МП-5737-442-2019 Скачать 1.4 MБ
Заказать
Поставщик: ЦИТ «Эталонприбор»
Комплекты измерительные Testo 440 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Комплекты измерительные Testo 440 предназначены для измерений климатических параметров: температуры, относительной влажности, скорости потока воздуха, абсолютного и дифференциального давления, уровня освещенности, концентрации монооксида (СО) диоксида (СО2) углерода в атмосфере.

Информация по Госреестру

Основные данные
Номер по Госреестру 75219-19
Наименование Комплекты измерительные
Модель Testo 440
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) 03.06.2024
Производитель / Заявитель

Фирма "Testo SE & Co. KGaA", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 3253
Найдено поверителей 63
Успешных поверок (СИ пригодно) 3084 (95%)
Неуспешных поверок (СИ непригодно) 169 (5%)
Актуальность информации 21.11.2024

Поверители

Скачать

75219-19: Описание типа СИ Скачать 791.5 КБ
75219-19: Методика поверки РТ-МП-5737-442-2019 Скачать 1.4 MБ

Описание типа

Назначение

Комплекты измерительные Testo 440 предназначены для измерений климатических параметров: температуры, относительной влажности, скорости воздушного потока, абсолютного давления и разности давлений, уровня освещенности, концентрации монооксида (СО) и диоксида (СО2) углерода в атмосфере.

Описание

Комплекты измерительные Testo 440 представляют собой наборы (рисунок 1), состоящие из:

- аналоговых измерительных зондов;

- цифровых измерительных зондов;

- цифровых измерительных модулей;

- коммутационных рукояток;

- измерительных приборов Testo 440 и Testo 440 dP;

- планшета с предустановленным программным обеспечением (ПО).

Аналоговые измерительные зонды (таблица 1) состоят из одного или нескольких первичных преобразователей. Принцип действия аналоговых измерительных зондов основан на преобразовании измеряемых параметров в эквивалентные электрические сигналы. Для работы аналоговые измерительные зонды подключаются к измерительным приборам Testo 440 и Testo 440 dP. Аналоговые измерительные зонды отличаются друг от друга назначением, конструктивным исполнением и диапазоном измерений. Кроме этого зонды одного артикула могут выпускаться с различными диапазонами измерений.

Цифровые измерительные зонды состоят из одного или нескольких первичных преобразователей и электронного блока. Принцип действия цифровых измерительных зондов основан на преобразовании измеряемых параметров в эквивалентные электрические сигналы, поступающие в электронный блок, который преобразует их в цифровой сигнал для дальнейшей передачи на устройство индикации . Цифровые измерительные зонды выпускаются с пластмассовыми рукоятками, на которых располагаются световой LED-индикатор и кнопка включения/выключения.

Цифровые измерительные модули состоят из одного или нескольких первичных преобразователей и электронного блока. Принцип действия аналогичен цифровым измерительным зондам. Цифровые измерительные модули подключаются к коммутационной рукоятке.

Коммутационные рукоятки предназначены для подключения к ним цифровых измерительных модулей с целью обеспечения их электропитанием, а также передачи от них цифрового сигнала на средство индикации. Коммутационные рукоятки выпускаются в пластмассовых корпусах, на которых располагаются световой LED-индикатор и кнопка включения/выключения. Коммутационные рукоятки могут быть проводными и беспроводными с модулем Bluetooth.

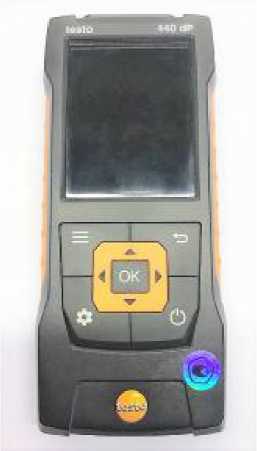

Измерительные приборы Testo 440 и Testo 440 dP предназначены для измерений и индикации измеренных значений от аналоговых измерительных зондов, а также для индикации измеренных значений от цифровых измерительных зондов и цифровых измерительных модулей. Принцип действия измерительных приборов Testo 440 и Testo 440 dP основан на преобразовании электрических сигналов, поступающих от аналоговых измерительных зондов в цифровой сигнал и преобразования цифрового сигнала в значения измеренных величин, отображаемых на экране. Измерительные приборы Testo 440 и Testo 440 dP состоят из батарейного отсека, электронного блока с кнопками управления и разъемами для подключения измерительных зондов и проводной коммутационной рукоятки , модуля Bluetooth для подключения беспроводной коммутационной рукоятки и экрана. Измерительный прибор Testo 440 dP в дополнение имеет модуль измерений разности давлений. Корпус измерительных приборов Testo 440 и Testo 440 dP пластмассовый.

Планшеты с предустановленным ПО предназначены для индикации измеренных значений от цифровых измерительных модулей через беспроводные коммутационные рукоятки с модулем Bluetooth. Кроме измерительных приборов Testo 440, Testo 440 dP и планшета, в качестве устройств индикации измеренных значений от цифровых измерительных зондов и цифровых измерительных модулей могут быть использованы другие средства измерений Testo, имеющие возможность сопряжения с указанными зондами и модулями.

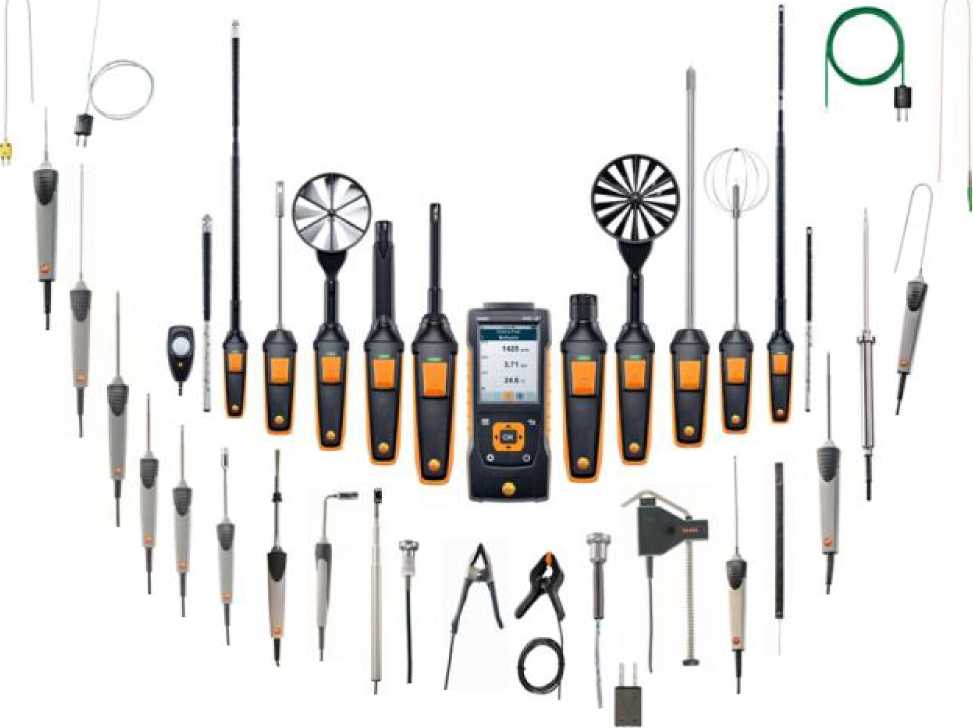

Рисунок 1 - Общий вид комплектов измерительных Testo 440

а) в качестве отдельной наклейки    или       б) на информационной этикетке

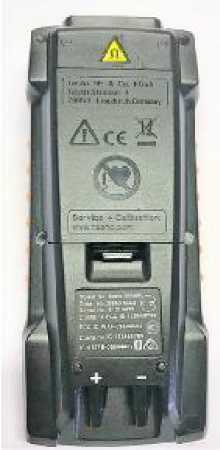

Рисунок 2 - Место нанесения знака утверждения типа

Таблица 1 - Общий вид аналоговых измерительных зондов

Артикул

Внешний вид

0615 1212

0615 1712

0615 5505

0602 1793

0602 0393

0602 0193

0602 0693

-

0602 0993

"Г }

0602 2394

0602 4792

"**,,,,*****,,,,,,*^^^ф

0602 4892

0602 1993

—^МО"---’

0628 0020

0615 4611

0602 4592

0615 5605

------------

0602 0092

0602 4692

0602 0593

0602 2693

0602 5792

*__________

х

0602 5793

0602 5693

1

0602 1293

-«^^v___чшш —

0602 0493

0602 2292

—nJ-

------- Г- -

0602 0644

0602 0645

к )

0602 0646

0602 0743

Таблица 2 - Общий вид цифровых измерительных зондов

Артикул

Внешний вид

0635 1032

0635 9532

-(           -и ■

* -"F-1 *

ОЙВВШМ^Й-ф;

0636 9775

j    J

0628 0152

J _ JP

0635 1052

0635 0551

0618 0275

ж

0618 0073

--

0618 7072

--------.        --Г11'---*

0618 0072

0618 0071

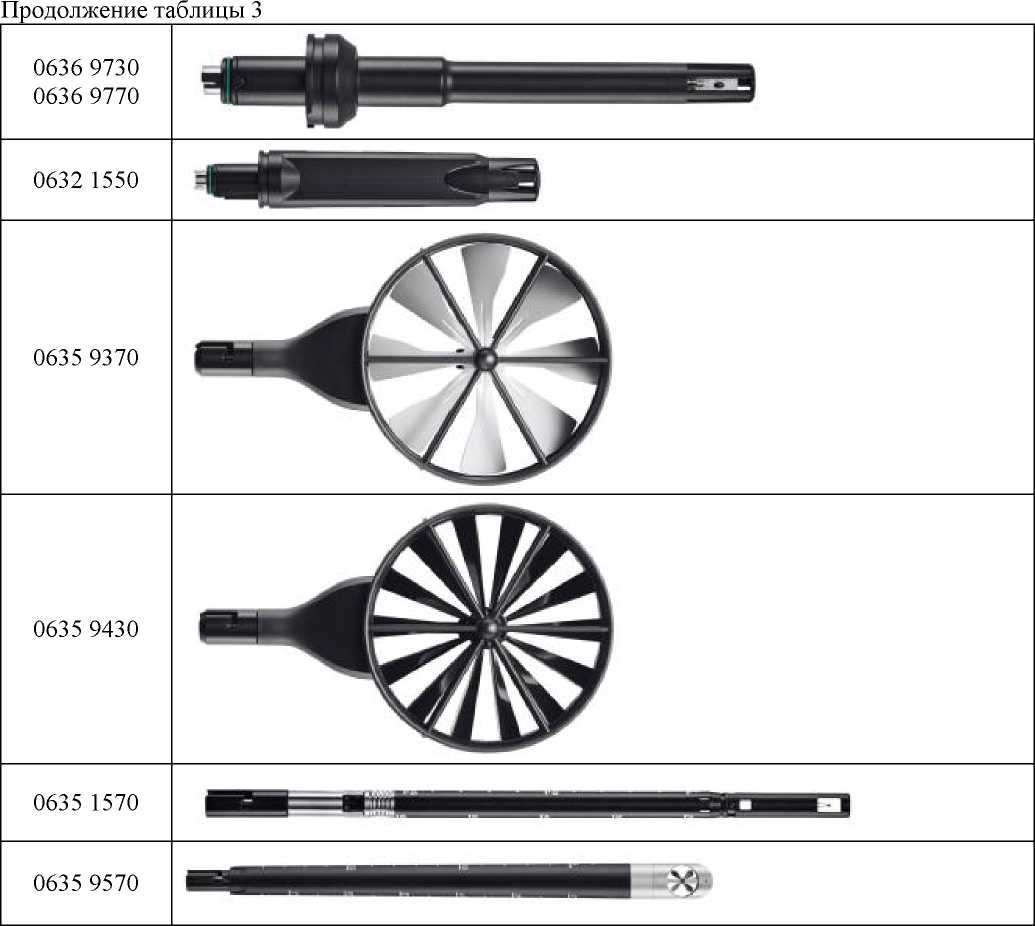

Таблица 3 - Общий вид цифровых измерительных модулей

Артикул

Внешний вид

0632 1270

Пломбирование комплектов измерительных Testo 440 не предусмотрено.

Программное обеспечение

Внутреннее (встроенное) программное обеспечение (ПО) является метрологически значимым и устанавливается при изготовлении комплектов измерительных Testo 440. Пользователь не имеет возможности считывания и модификации ПО.

Таблица 4 - Идентификационные данные программного обеспечения________________________

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

single climate rel.bin

Номер версии (идентификационный номер) ПО

Недоступно пользователю

Цифровой идентификатор ПО  (контрольная  сумма

исполняемого кода)

Недоступно пользователю

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения   «высокий»   в соответствии

с Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики комплектов измерительных Testo 440 представлены в таблицах 5-10.

Таблица 5 - Метрологические характеристики аналоговых измерительных зондов

Артикул

Тип чувствительного элемент а

Диапазон показаний температуры, °С

Диапазон измерений температуры, * °С

Пределы допускаемой абсолютной погрешности измерений температуры, °С

0615 1212

NTC

-

от -50 до +150

±0,4 (от -50 до -25 °С включ.) ±0,2 (св. -25 до +75 °С включ.) ±0,4 (св. +75 до +100 °С включ.) ±0,005Чизм (св. +100 до +150 °С)

0615 1712

NTC

-

от -50 до +125

±0,4 (от -50 до -25 °С включ.) ±0,2 (св. -25 до +85 °С включ.) ±0,4 (св. +85 до +125 ° С)

0615 5505

NTC

от -40 до +125

от -40 до +85

±1,0 (от -40 до +85 °С)

0602 1793

Тип К

-

от -60 до +400

±2,5 (от -60 до +333 °С включ.) ±0,0075Чизм (св. +333 до +400 °С)

0602 0393

Тип К

от -60 до +300

от -50 до +300

±5 (от -50 до +100 °С включ.) ±0,05Чизм (св. +100 до +300 °С)

0602 0193

Тип К

-

от 0 до +300

±5 (от 0 до +100 °С включ.) ±0,05Чизм (св. +100 до +300 °С)

0602 0693

Тип К

от -60 до +1000

от -50 до +600

±5 (от -50 до +50 °С включ.) ±0,1 ^зм (св. +50 до +600 °С)

0602 0993

Тип К

от -60 до +300

от -50 до +300

±5 (от -50 до +100 °С включ.) ±0,05Чизм (св. +100 до +300 °С)

0602 2394

Тип К

-

от -50 до +250

±5 (от -50 до +100 °С включ.) ±0,05Чизм (св. +100 до +250 °С)

0602 4792

Тип К

-

от -50 до +170

±2,5

0602 4892

Тип К

-

от -50 до +400

±5 (от -50 до +100 °С включ.) ±0,03Чизм (св. +100 до +400 °С)

0602 1993

Тип К

от -60 до +400

от -50 до +400

±5 (от -50 до +50 °С включ.) ±0,КЮм (св. +50 до +400 °С)

0628 0020

Тип К

-

от -50 до +120

±5

0615 4611

NTC

-

от -50 до +70

±(5+0,07'|1изм|)

0602 4592

Тип К

от -60 до +130

от -50 до +130

±5 (от -50 до +100 °С включ.) ±0,05Чизм (св. +100 до +130 °С)

0615 5605

NTC

от -50 до +120

от -25 до +80

±2 (от -25 до +30 °С включ.) ±3 (от +30 до +50 °С включ.) ±7 (от +50 до +80 °С)

0602 0092

Тип К

от -60 до +130

от -50 до +130

±5 (от -50 до +100 °С включ.) ±0,05Чизм (св. +100 до +130 °С)

0602 4692

Тип К

-

от -50 до +100

±5

0602 0593

Тип К

-

от -60 до +1000

±2,5 (от -60 до -40 °С включ.) ±1,5 (от -40 до +375 °С включ.) ±0,004Чизм (св. +375 до +1000 °С)

0602 2693

Тип К

от -60 до +800

от -60 до +600

±2,5 (от -60 до -40 °С включ.) ±1,5 (от -40 до +375 °С включ.) ±0,004Чизм (св. +375 до +600 °С)

0602 5792

Тип К

-

от -200 до +1000

±0,035-М

(от -200 до -167 °С включ.) ±2,5 (св. -167 до -40 °С включ.) ±1,5 (св. -40 до +375 °С включ.) ±0,004Чизм (св. +375 до +1000 °С)

0602 5793

Тип К

-

от -200 до +40

±0,015-М (от -200 до -167 °С включ.) ±2,5 (св. -167 до +40 °С)

0602 5693

Тип К

от -200 до +1300

от -90 до +1300

±6 (от -90 до -40 °С включ.) ±1,5 (св. -40 до +375 °С включ.) ±0,004Чизм (св. +375 до +1300 °С)

0602 1293

Тип К

-

от -60 до +400

±2,5 (от -60 до +333 °С включ.) ±0,0075Чизм (св. +333 до +400 °С)

0602 0493

Тип К

от -200 до +1000

от -90 до +1000

±6 (от -90 до -50 °С включ.) ±1,5 (св. -50 до +375 °С включ.) ±0,004Чизм (св. +375 до +1000 °С)

0602 2292

Тип К

-

от -60 до +400

±2,5 (от -60 до +333 °С включ.) ±0,0075Чизм (св. +333 до +400 °С)

0602 0644

Тип К

-

от -50 до +400

±2,5 (от -50 до +333 °С включ.) ±0,0075Чизм (св. +333 до +400 °С)

0602 0645

Тип К

-

от -50 до +400

±2,5 (от -50 до +333 °С включ.) ±0,0075Чизм (св. +333 до +400 °С)

0602 0646

Тип К

-

от -50 до +250

±2,5

0602 0743

Тип К

-

от 0 до +120

±1,5

Примечания:

1 NTC - терморезистор NTC;

2 Тип К - преобразователь термоэлектрический типа К

3 tmM — измеренное значение температуры, °C

4 Допускаемая погрешность измерений температуры комплектов измерительных Testo 440 при работе с аналоговыми измерительными зондами равна сумме допускаемых погрешностей измерительного прибора Testo 440 или Testo 440 dP в соответствии с таблицей 9 и подключенного аналогового измерительного зонда

5 * - указан максимально возможный диапазон измерений аналоговых измерительных зондов.

Таблица 6 - Метрологические характеристики комплектов измерительных Testo 440 при работе с цифровыми измерительными зондами

Артикул

Измеряемая величина (тип чувствительного элемента)

Диапазон показаний

Диапазон измерений

Пределы допускаемой абсолютной погрешности измерений

0635 1032

Скорость воздушного потока (обогреваемая струна), м/с

от 0 до 30

от 0,05 до 30

±(0,04+0,04^Vu3m) (от 0,05 до 20 м/с включ.) ±(0,5+0,05^Vu3m) (св. 20 до 30 м/с)

Температура (терморезистор NTC), °С

-

от -20 до +70

±0,5

Абсолютное давление, гПа

-

от 700 до 1100

±3

0635 9532

Скорость воздушного потока (крыльчатка), м/с

-

от 0,6 до 50

±(0,2+0,015^изм) (от 0,6 до 25 м/с включ.) ±(0,2+0,02^изм) (св. 25 до 50 м/с)

0636 9775

Температура (терморезистор NTC), °С

-

от -20 до +180

±0,5

(от -20 до 0 °С включ.) ±0,4

(св. 0 до +50 °С включ.) ±0,5 (св. +50 до +180 °С)

Относительная влажность (емкостный), %

-

от 0 до 100

±3 (от 0 до 10 % включ.) ±2 (св. 10 до 90 % включ.) ±3 (св. 90 до 100 %)

0628 0152

Скорость воздушного потока (обогреваемая струна), м/с

от 0 до 5

от 0,05 до 5

±(0,03+0,04^Vu3m)

Температура (терморезистор NTC), °С

-

от 0 до +50

±0,5

Абсолютное давление, гПа

-

от 700 до 1100

±3

0635 1052

Скорость воздушного потока (обогреваемая струна), м/с

от 0 до 5

от 0,05 до 5

±(0,02+0,05^изм)

Температура (терморезистор NTC), °С

-

от 0 до +50

±0,5

Абсолютное давление, гПа

-

от 700 до 1100

±3

0618 0275

Температура (термопреобразователь сопротивления Pt100), °С

-

от -80 до +300

±0,3

(от -80 до -40 °С включ.) ±(0,1+0,0005-|1ИЗм|) (св. -40 до -0,001 °С) ±0,05 (от 0 до +100 °С) ±(0,05+0,0005Чизм) (св. +100 до +300 °С)

0618 0073

Температура (термопреобразователь сопротивления Pt100), °С

-

от -100 до +400

±(0,15+0,002-|1ИЗм|)

(от -100 до -0,01 °С) ±(0,15+0,0005^) (от 0 до +100 °С включ.) ±(0,15+0,002^) (св. +100 до +350 °С включ.)

±(0,5+0,005Чизм)

(св. +350 до +400 °С)

0618 7072

Температура (термопреобразователь сопротивления Pt100), °С

-

от -50 до +400

±(0,3+0,003qM)

(от -50 до +300 °С включ.) ±(0,4+0,006Чизм)

(св. +300 до +400 °С)

0618 0072

Температура (термопреобразователь сопротивления Pt100), °С

-

от -100 до +400

±(0,15+0,002-|tH3M|)

(от -100 до -0,01 °С) ±(0,15+0,0005^) (от 0 до +100 °С включ.) ±(0,15+0,002Чизм) (св. +100 до +350 °С включ.) ±(0,5+0,005Чизм)

(св. +350 до +400 °С)

0618 0071

Температура (термопреобразователь сопротивления Pt100), °С

-

от -100 до +265

±(0,3+0,003-М)

Примечания:

1 VU3M — измеренное значение скорости воздушного потока, м/с

2 1изм- измеренное значение температуры, °С

Таблица 7 - Метрологические характеристики комплектов измерительных Testo 440 при работе с цифровым измерительным зондом 0635 0551

Артикул

Измеряемая величина (тип чувствительного элемента)

Диапазон показаний, лк

Диапазон измерений, лк

Пределы допускаемой относительной погрешности измерений

0635 0551

Освещенность (кремниевый фотодиод)

от 0 до 100000

от 0,01 до 99999

±15 %

Таблица 8 - Метрологические характеристики комплектов измерительных Testo 440 при работе с цифровыми измерительными модулями

Артикул

Измеряемая величина (тип чувствительного элемента)

Диапазон показаний

Диапазон измерений

Пределы допускаемой абсолютной погрешности измерений

0632 1270

Концентрация СО (электрохимический сенсор), млн-1

-

от 0 до 500

Основная при ^аб=+20 °С: ±(3+0,1-СсО изм)

Дополнительная:

+ 100 % основной погрешности при отклонении ^аб на каждые 10 °С от +20 °С

0636 9730

Температура (терморезистор NTC), °С

-

от -20 до +70

±0,5

Относительная влажность (емкостный), %

от 0 до 100

от 5 до 90

±2

0636 9770

Температура (терморезистор NTC), °С

-

от -20 до +70

±0,5 (от -20 до +15 °С включ.) ±0,3 (св. +15 до +30 °С включ.) ±0,5 (св. +30 до +70 °С)

Относительная влажность (емкостный), %

-

от 0 до 100

±1 (от 0 до 90 % включ.) ±(1+0,007<ИНизм) (св. 90 до 100 %)

0632 1550

Температура (терморезистор NTC), °С

-

от 0 до +50

±0,5

Относительная влажность (емкостный), %

-

от 5 до 95

±5 (от 5 до 10 % включ.) ±3 (св. 10 до 90 % включ.) ±5 (св. 90 до 95 %)

Концентрация СО2 (инфракрасный сенсор), млн-1

-

от 0 до 10000

±(100+0,05^2 изм)

Абсолютное давление, гПа

-

от 700 до 1100

±3

0635 9370

Скорость воздушного потока (крыльчатка), м/с

-

от 0,1 до 15

±(0,2+0,015^изм)

Температура (терморезистор NTC), °С

-

от -20 до +70

±0,5

0635 9430

Скорость воздушного потока (крыльчатка), м/с

-

от 0,3 до 35

±(0,1+0,05^изм) (от 0,3 до 20 м/с включ.)

±(0,2+0,05^изм) (св. 20 до 35 м/с)

Температура (терморезистор NTC), °С

-

от -20 до +70

±0,5

0635 1570

Скорость воздушного потока (обогреваемая струна), м/с

от 0 до 50

от 0,05 до 50

±(0,04+0,05^изм) (от 0,05 до 20 м/с) ±(0,5+0,05^изм) (св. 20 до 50 м/с)

Температура (терморезистор NTC), °С

-

от -20 до +70

±0,8 (от -20 до -0,1 °С) ±0,5 (от 0 до 70 °С)

Относительная влажность (емкостный), %

-

от 5 до 95

±5 (от 5 до 10 % включ.) ±3 (св. 10 до 35 % включ.) ±2 (св. 35 до 65 % включ.) ±3 (св. 65 до 90 % включ.) ±5 (св. 90 до 95 %)

Абсолютное давление, гПа

-

от 700 до 1100

±3

0635 9570

Скорость воздушного потока (крыльчатка), м/с

-

от 0,6 до 50

±(0,2+0,015^изм) (от 0,6 до 25 м/с включ.) ±(0,2+0,02^изм) (св. 25 до 50 м/с)

Температура (терморезистор NTC), °С

-

от -10 до +70

±1,8

Примечания:

1 CCO изм — измеренное значение концентрации СО, млн-1;

2 ССО2 изм — измеренное значение концентрации СО2, млн-1;

3 VmH — измеренное значение скорости воздушного потока, м/с

4 КНизм - измеренное значение относительной влажности, %

Таблица 9 - Метрологические характеристики измерительных приборов Testo 440, Testo 440 dP

Артикул

Измеряемая величина (тип чувствительного элемента)

Диапазон измерений

Пределы допускаемой абсолютной погрешности измерений

0560 4401

0560 4402

Температура (терморезистор NTC), °С

от -50 до +150

±0,4 (от -50 до -25 °С включ.) ±0,2 (от -25 до +75 °С включ.) ±0,4 (от +75 до +100 °С включ.) ±0,005ЧЮм (св. +100 до +150 °С)

0560 4401

0560 4402

Температура (термопара типа К), °С

от -200 до +1370

±(0,3+0,001-М)

0560 4402

Разность давлений, гПа

от -150 до +150

±(0,2+0,015^|Ризм|)

Примечания:

1 1изм — измеренное значение температуры, °C

2 Ризм — измеренное значение разности давлений, гПа

Таблица 10 - Основные технические характеристики комплектов измерительных Testo 440

Наименование характеристики

Значение

Условия эксплуатации:

-температура окружающей среды, °С

- аналоговые измерительные зонды

от —20 до +70

- измерительные приборы Testo 440 и Testo 440 dP

от -20 до +50

- цифровой измерительный зонд 0635 1032

от -20 до +70

- цифровой измерительный зонд 0635 9532

от -10 до +70

- цифровой измерительный зонд 0636 9775

от -5 до +50

- цифровой измерительный зонд 0628 0152

от 0 до +50

- цифровой измерительный зонд 0635 1052

от 0 до +50

- цифровой измерительный зонд 0635 0551

от 0 до +50

- цифровой измерительный зонд 0618 0275

от -20 до +60

- цифровой измерительный зонд 0618 0073

от -20 до +60

- цифровой измерительный зонд 0618 7072

от -20 до +60

- цифровой измерительный зонд 0618 0072

от -20 до +60

- цифровой измерительный зонд 0618 0071

от -20 до +60

- цифровой измерительный модуль 0632 1270

от -5 до +50

- цифровой измерительный модуль 0636 9730

от -20 до +70

- цифровой измерительный модуль 0636 9770

от -20 до +70

- цифровой измерительный модуль 0632 1550

от 0 до +50

- цифровой измерительный модуль 0635 9370

от -20 до +70

- цифровой измерительный модуль 0635 9430

от -20 до +70

- цифровой измерительный модуль 0635 1570

от -20 до +70

- цифровой измерительный модуль 0635 9570

от -10 до +70

Температура транспортировки и хранения, °С - аналоговые измерительные зонды

от -20 до +70

- измерительные приборы Testo 440 и Testo 440 dP

от -20 до +50

- цифровой измерительный зонд 0635 1032

от -20 до +70

- цифровой измерительный зонд 0635 9532

от -10 до +70

- цифровой измерительный зонд 0635 9775

от -20 до +60

- цифровой измерительный зонд 0628 0152

от -20 до +60

- цифровой измерительный зонд 0635 1052

от -20 до +60

- цифровой измерительный зонд 0635 0551

от -20 до +50

- цифровой измерительный зонд 0618 0275

от -20 до +60

- цифровой измерительный зонд 0618 0073

от -20 до +60

- цифровой измерительный зонд 0618 7072

от -20 до +60

- цифровой измерительный зонд 0618 0072

от -20 до +60

- цифровой измерительный зонд 0618 0071

от -20 до +60

- цифровой измерительный модуль 0632 1270

от +10 до +30

- цифровой измерительный модуль 0636 9730

от -20 до +70

- цифровой измерительный модуль 0636 9770

от -20 до +70

- цифровой измерительный модуль 0632 1550

от 0 до +50

- цифровой измерительный модуль 0635 9370

от -20 до +70

- цифровой измерительный модуль 0635 9430

от -20 до +70

- цифровой измерительный модуль 0635 1570

от -20 до +70

- цифровой измерительный модуль 0635 9570

от -10 до +70

Элементы питания типа АА, шт.

3

Знак утверждения типа

наносится на переднюю панель измерительных приборов Testo 440 и Testo 440 dP с помощью отдельной наклейки или на информационную этикетку, наклеенную на тыльную сторону средства измерений (рисунок 2), и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 11 - Комплектность средства измерений

Наименование

Обозначение

Количество

Примечание

Комплект измерительный Testo 440

-

1 шт.

Состав в соответствии с заказом

Элементы питания

АА

В соответствии с заказом

-

Руководство по эксплуатации

-

1 экз.

на комплект (в электронном виде)

Методика поверки

РТ-МП-5737-442-2019 с

Изменением № 1

1 экз.

на комплект

Поверка

осуществляется по документу РТ-МП-5737-442-2019 с Изменением № 1 «ГСИ. Комплекты измерительные Testo 440. Методика поверки», утвержденному ФБУ «Ростест-Москва» 24 января 2020 года.

Основные средства поверки:

- эталонный термопреобразователь сопротивления, диапазон измерений температуры от минус 200 до плюс 600 °С, 3-й разряд по ГОСТ 8.558-2009;

- измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный номер в Федеральном информационном фонде 19736-11);

- термостаты переливные прецизионные ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07);

- калибраторы температуры поверхностные КТП-1, КТП-2 (регистрационный номер в Федеральном информационном фонде 53247-13);

- калибраторы температуры JOFRA серии ATC-125 и ATC-650 (регистрационный номер в Федеральном информационном фонде 46576-11);

- калибраторы температуры CTC-1200A (регистрационный номер в Федеральном информационном фонде 18844-03);

- генератор влажного воздуха HygroGen 2 (регистрационный номер в Федеральном информационном фонде № 32405-11);

- гигрометр Rotronic модификации HygroLog NT (регистрационный номер в Федеральном информационном фонде № 64196-16);

- установки аэродинамические измерительные эталонные по Приказу Росстандарта от 25.11.2019 г. № 2815;

- измерители давления цифровые ИДЦ-2(регистрационный номер в Федеральном информационном фонде № 63682-16);

- рабочие эталоны абсолютного давления, диапазон измерений от 700 до 1100 гПа, 3 разряд по Приказу Росстандарта от 06.12.2019 г. № 2900;

- стандартные образцы состава искусственной газовой смеси в азоте (N2-M3-1) (регистрационный номер в Федеральном информационном фонде 10706-2015);

- поверочный нулевой газ (ПНГ) азот марки Б по ТУ 6-21-39-96;

- группа из трех эталонных светоизмерительных ламп СИС 107-1000 с цветовой температурой 2860±25 К в ранге рабочего эталона в соответствии с приказом Росстандарта от 30 декабря 2019 г. № 3460.

Допускается применение аналогичных средств поверки и стандартных образцов, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.

3нак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов

Приказ Росстандарта от 25.11.2019 г. № 2815 Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока

Приказ Росстандарта от 06.12.2019 г. № 2900 Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па

Приказ Росстандарта от 30.12.2019 г. № 3460 Об утверждении Государственной поверочной схемы для средств измерений световых величин непрерывного и импульсного излучений

Техническая документация Testo SE &Co. KGaA, Германия

Смотрите также

Default ALL-Pribors Device Photo
Система измерительная автоматизированной системы управления технологическим процессом турбокомпрессора № 5 паровоздуходувной станции АО «ЕВРАЗ ЗСМК» (ИС) предназначена для измерений давления (кислорода, воздуха, пара, воды, кислородновоздушной смеси,...
75221-19
CoCo Приборы универсальные портативные
Компания "Crystal Instruments Corporation", США
Приборы универсальные портативные серии CoCo (далее по тексту - приборы) предназначены для измерений сигналов напряжения и частоты переменного электрического тока, поступающих от первичных измерительных преобразователей механических, тепловых, частот...
75222-19
Microx Газоанализаторы кислорода
Фирма "NTRON EUROPE LTD.", Ирландия
Газоанализаторы кислорода Microx (далее - газоанализаторы) предназначены для измерений объемной доли кислорода в смеси с азотом и в других невзрывоопасных смесях.
75223-19
AVL LIST GmbH Стенд динамометрический
Фирма "AVL List GmbH", Австрия
Стенд динамометрический AVL LIST GmbH (далее - стенд) предназначен для измерений основных параметров при стендовых испытаниях двигателей внутреннего сгорания, таких как крутящий момент на валу двигателя, частота вращения коленчатого вала, расход топл...
Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности ООО «Увадрев-Холдинг» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и пер...
